BIPV防水屋根は、建築一体型太陽光発電（BIPV）分野において重要な製品形態です。「デュアルカーボン」目標の下、炭素排出の主要因の一つである建築部門は、エネルギー構造の変革を推進しています。BIPV防水屋根は、従来の「建物＋後付け太陽光発電」モデルを打破し、太陽光発電モジュールを建物の外壁の一部として直接使用することで、従来の金属屋根パネルや瓦に取って代わり、屋根自体が発電機能と外装機能の両方を果たすことを可能にします。
製品説明

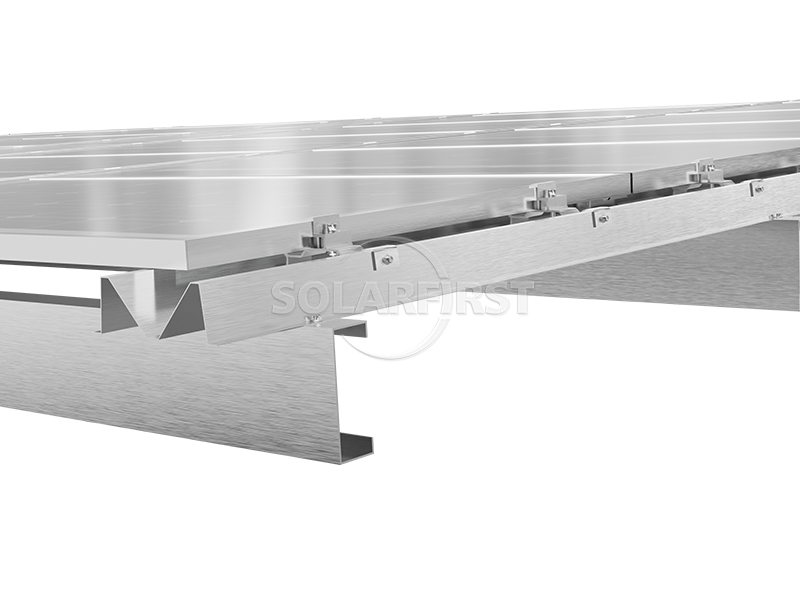

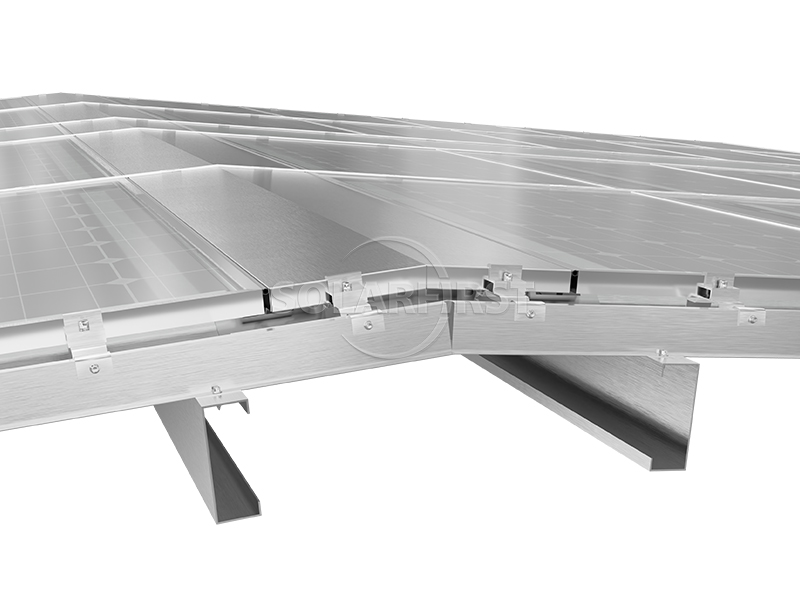

BIPV（建築一体型太陽光発電）屋根は、太陽光発電モジュールを発電ユニットと建物の防水層の両方として使用することを基本理念とした一体型屋根システムです。従来のBAPV（バランス型太陽光発電）屋根では、波形鋼板屋根の上に太陽光発電パネルが別々に設置されますが、BIPV屋根では、太陽光発電パネル、排水路、支持梁が構造的に一体化され、母屋に直接設置できるプレハブ式の屋根モジュールが形成されます。

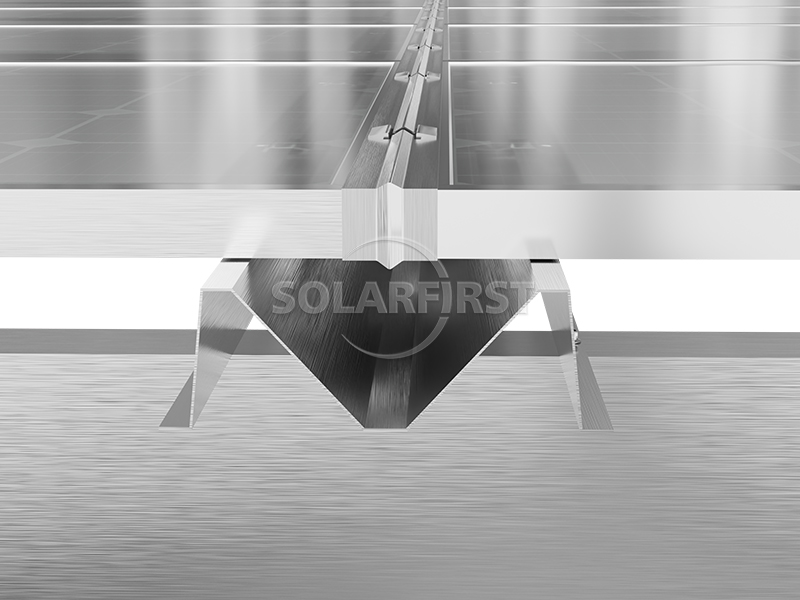

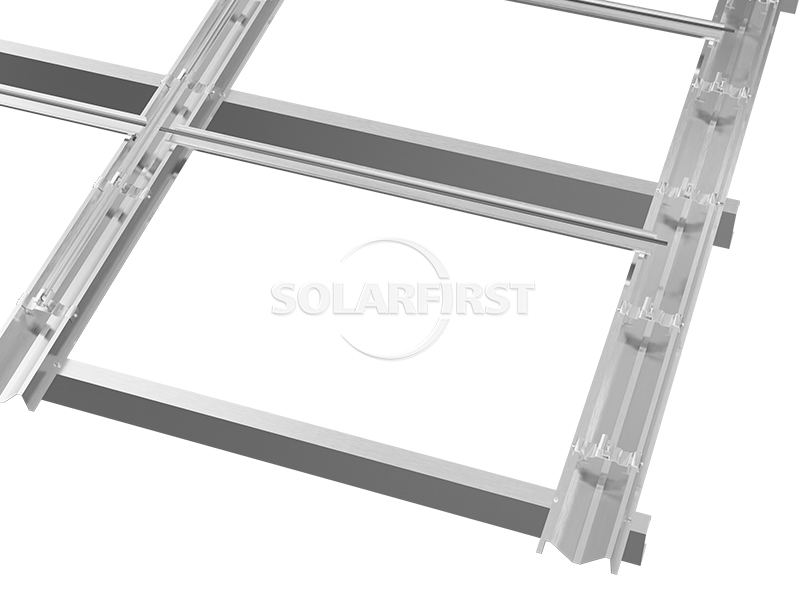

構造的には、このシステムは通常、縦方向の主排水路と横方向の二次排水路によって形成される格子状の排水フレームで構成されています。太陽光発電パネルが排水路を覆い、雨水は太陽光発電パネルの表面を通って排水路に流れ込み、集水されて軒樋に排出されます。一部の製品では、接合部からの漏水リスクを低減するために、360°シームロック構造または連続シームレスプレス加工を採用しています。太陽光発電モジュールは、多くの場合、二重ガラス構造（2mm強化ガラス＋2mmガラスバックシート）を採用しており、光透過率、耐荷重性、耐火性のバランスが取れています。一部の製品では、重ね合わせ部の密閉性を高めるために短辺にアルミニウム合金フレームを追加し、長辺の垂直重ね合わせ部を通して排水を行います。システム全体は、支持部材またはクランプを介して建物の主要構造に接続され、鉄骨構造やコンクリート構造など、さまざまな屋根形状に対応できます。

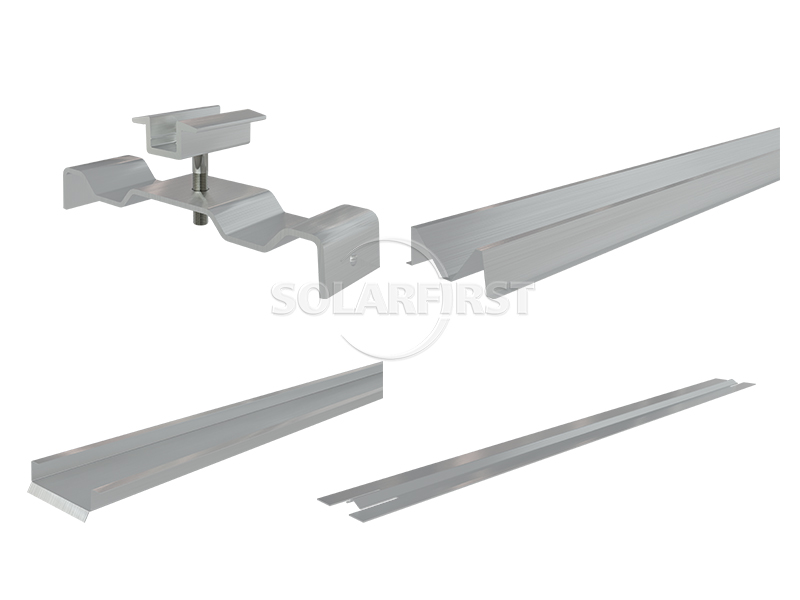

製品構成部品
アドバンテージ
▶ 防水性能：
BIPV防水屋根は、防水対策の中核として排水を最優先事項としています。段差のある排水システムと水路システムが雨水の流れを効果的に誘導し、水の滞留や浸透を防ぎます。垂直方向と水平方向の水路が完全な排水ネットワークを形成し、構造的な観点から漏水リスクを低減します。一部の製品では、360°シームロック構造と垂直方向の重なりがない連続設計を採用し、漏水リスクをさらに低減しています。また、一部のソリューションでは、冗長な「外部排水、内部浚渫」設計コンセプトを採用し、シーリング層の外側に排水路を設けることで、多層的な保護を実現しています。
▶ 耐火性：
このシステムは主に不燃性または難燃性の材料を使用しています。太陽光発電モジュールの表面は強化ガラス、底部はアルミメッキ亜鉛鋼板またはガラス裏板で構成されており、総合的な防火等級はAまたはA2です。一部のシステムには、異常事態発生時に回路を迅速に遮断できる自動遮断装置も搭載されており、安全性をさらに高めています。
▶ 耐風性と耐荷重性能：
構造用接着剤による接合やブラケット固定といった方法を用いることで、太陽光発電モジュールは建物の構造と一体化し、安定した一体構造を形成します。これにより、従来のボルト固定式の後付け太陽光発電ソリューションに比べて優れた耐風性を実現しています。一部の製品は、台風レベル17までの強風にも耐えることができます。前面の耐荷重は8.1kPaを超え、雹などの極端な気象条件にも耐えることが可能です。
▶ 発電効率と設備容量：
モジュールは通常、N型TOPConやHPBCなどの高効率セル技術を採用しており、変換効率は21～22%です。モジュールは歩行可能な構造のため、屋上でのメンテナンス作業は不要で、同じ面積で設置容量を約10～30%増加させることができます。一部の製品はフレームレス設計を採用しており、埃の蓄積による発電量の低下を軽減し、長期的な発電メリットをさらに高めています。
▶ 建物負荷最適化：
「従来の金属屋根＋太陽光発電パネル」という分離型ソリューションと比較して、BIPVシステムは統合設計により建物の荷重を軽減します。製品によっては、モジュール1枚の重量が従来の屋根瓦の約30%にまで抑えられています。業界データによると、システム全体で建物の荷重を約35%削減できるとされています（このデータは特定の製品モデルの試験結果に基づくものであり、実際の削減率は屋根構造や製品選択によって異なります）。
▶ 設置とメンテナンスの利便性：
プレハブ設計と標準化されたモジュール寸法により、現場での施工効率が大幅に向上します。一部のシステムではモジュール式の分解設計を採用しており、後から個々の部品を簡単に交換できます。歩行可能なパネル設計により、メンテナンス担当者は追加のメンテナンス通路を設けることなく、屋上での点検や清掃作業を行うことができます。
パラメータ
| 基本タイプ | PHC/現場打ち杭 |
| モジュール配列 | 横向き／縦向き |
| モジュール固定 | ボルト／クランプ |
| 角度 | ≤20°（カスタマイズ可能） |
| 環境温度 | -20℃～60℃ |
| 材料 | Q235B/Q355B/Q420など |
| 鋼線 | 高強度・低リラクゼーションプレストレス亜鉛メッキ鋼線 |
| アンカー装置 | スクイーズアンカー／クリップアンカー（ロック機構付き） |
| コーティング | 亜鉛メッキされたファスナー（厚さ45μm以上）。 構造物の亜鉛メッキ厚は65μm以上。 亜鉛アルミニウムマグネシウム両面合金、重量275g/m以上。 鋼線単位面積あたりの亜鉛層の重量：190g/m～350g/m。 |
適用可能なシナリオ
▶ 工業用および商業用プラント
工業用工場の屋根は面積が広く、勾配も適切であるため、BIPV防水屋根の主な適用対象となります。特に、屋根の老朽化、雨漏り、カラー鋼板の腐食といった問題を抱える既存工場の改修プロジェクトに最適です。屋根の改修と太陽光発電設備の設置を一度に完了できます。繊維、電子機器、精密製造など、生産環境に敏感な産業においては、BIPVシステムは発電しながら屋根の防水性と断熱性を向上させることができます。
▶ 倉庫・物流センター
倉庫建築物には、防水性と構造安定性に対する高い要求が求められます。BIPVシステムは、従来のカラー鋼板タイルを直接置き換えることができ、発電、防水、耐荷重といった機能を備えているため、その後のメンテナンス頻度を低減できます。
▶ 公共建築物および交通施設
駅、空港、スタジアム、学校などの大規模公共建築物の屋根改修や新築工事に適しています。また、高速道路のサービスエリアや料金所などの交通関連施設にも適用できるソリューションもあります。
▶ 既存建物のグリーン改修
二酸化炭素排出量削減の必要性がありながら予算が限られている既存建築物にとって、BIPV防水屋根は機能向上とエネルギー生産を両立させるソリューションです。特に、屋根の雨漏り問題を同時に解決する必要のある古い建築物に適しています。新築建築物の場合、BIPVシステムは設計段階で屋根材の選定プランとして活用でき、太陽光発電と建築物の同時設計・施工を実現できます。
▶ カーポートと廊下
軽量なBIPV製品の中には、駐車場のキャノピー、風雨よけ、その他様々な用途に使用できるものがあります。これらの部品自体が日よけや照明構造物として機能し、同時に発電も可能です。
重要な注意事項：
▶ 屋根構造の評価
工事に先立ち、既存の屋根の耐荷重能力を評価し、設置要件を満たしていることを確認する必要があります。古い屋根の場合は、母屋や波形鋼板などの主要構造の健全性を確認し、必要に応じて補強工事を行う必要があります。
▶ 防水ノード処理
太陽光発電モジュールと建物構造の接続部、およびモジュール間の接合部には、防水・排水設計を施す必要があります。構造設計によって雨水の浸入を防ぐことを優先し、浸入した少量の水は排水構造物を通して速やかに排水する、「予防と排水を組み合わせた」戦略が推奨されます。
▶ 電気安全および雷保護接地
太陽光発電モジュールの金属フレームと支持システムは、落雷のリスクを防ぎ、保守作業員の安全を確保するために、確実に接地する必要があります。ケーブル敷設は、雨水による腐食を防ぐため、適切に保護する必要があります。
▶ 建設環境および作業手順
雨天や強風時の屋根工事は厳禁です。傾斜屋根（傾斜10°以上）に設置する場合は、作業員や工具の滑りを防止するために、足場板などの安全対策を講じることをお勧めします。5. シーラントを塗布する前に、下地を清掃して乾燥し、油分やほこりがないことを確認し、良好な接着を確保する必要があります。
▶ 輸送と保管
輸送中は、太陽光発電モジュールを圧迫や激しい振動から保護する必要があります。設置前に、モジュールの外観の完全性と防水構造の健全性を確認してください。二重ガラスモジュールは、保管中および使用中に鋭利な物体による衝撃から保護する必要があります。
▶ 長期メンテナンス
雨季の前後には、シーリング材の状態、排水システムの通行性、モジュール表面の清掃状態を中心に、少なくとも年2回は総合的な点検を実施することをお勧めします。埃っぽい場所や風の強い場所では、発電効率を確保するために清掃頻度を増やす必要があります。シーリング材は、耐用年数が過ぎたら速やかに交換してください。
まとめ
BIPV（建築一体型太陽光発電）防水屋根は、太陽光発電を建物の外皮機能と統合することで、従来の「先に建物を建て、後から太陽光発電を設置する」モデルを再構築したものです。この製品の核となる価値は、排水主導型の防水システムによる屋根の漏水問題の解決、高効率太陽光発電モジュールによるクリーン電力供給の実現、そして統合設計による建物の負荷軽減にあります。市場検証の結果、BIPV防水屋根は、工業・商業施設、倉庫・物流施設、公共建築物などにおいて高い適用性を示し、建物の省エネルギー、二酸化炭素排出量の削減、運用上のメリットといった複数の目標を達成できることが実証されています。
技術的な成熟度という観点から見ると、BIPV防水屋根は概念実証段階から大規模応用へと順調に移行しています。主要企業は防水構造、耐火性、耐風性に関する十分な技術的専門知識を蓄積しており、その結果、製品ラインナップはますます多様化しています。しかし、BIPV防水屋根は建築グレードの製品であるため、その性能は設置品質とその後のメンテナンスに大きく左右されることに留意する必要があります。初期段階の屋根評価、設計、そして中期段階の建設管理は、いずれも同様に重要です。この製品の導入を検討している建物所有者は、ソリューションのメリットを最大限に引き出すために、自身の屋根の状態と電力需要を十分に理解した上で、実績のある事例と充実したサービス体制を備えたブランドを選択することをお勧めします。

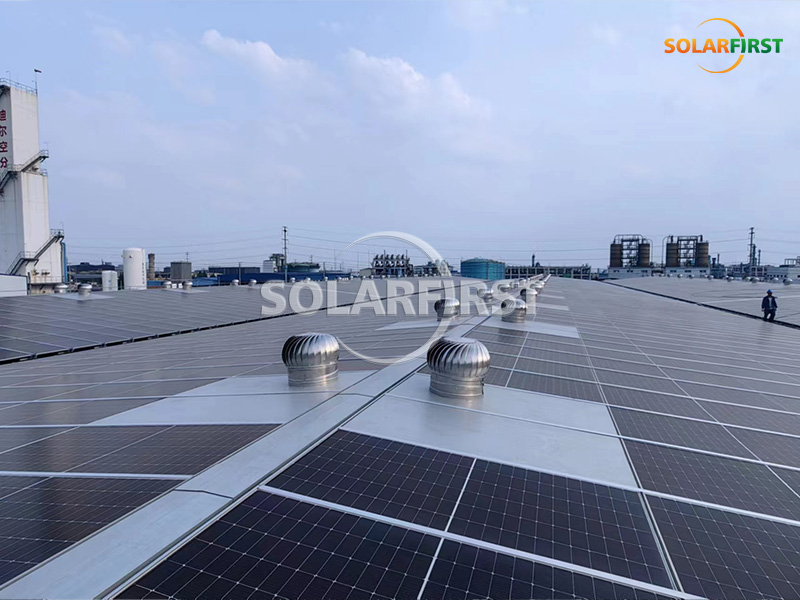

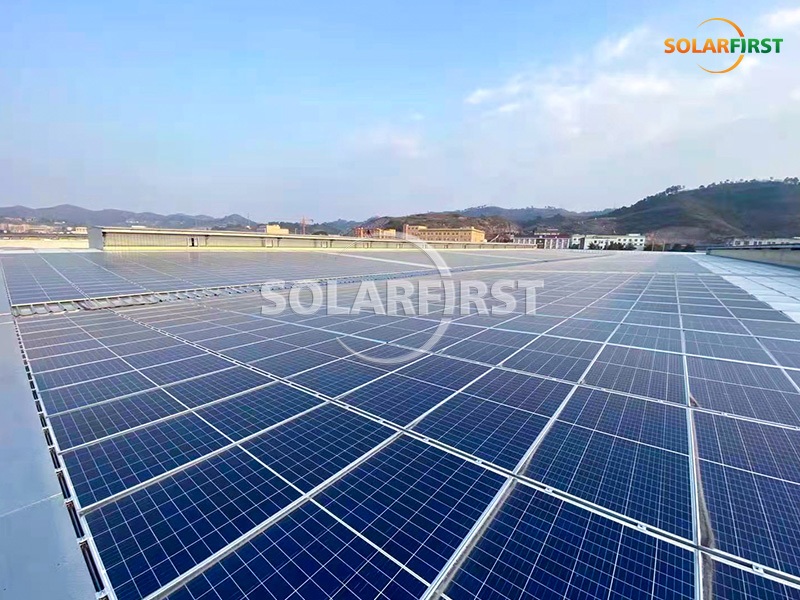

Solar Firstプロジェクトリファレンス
