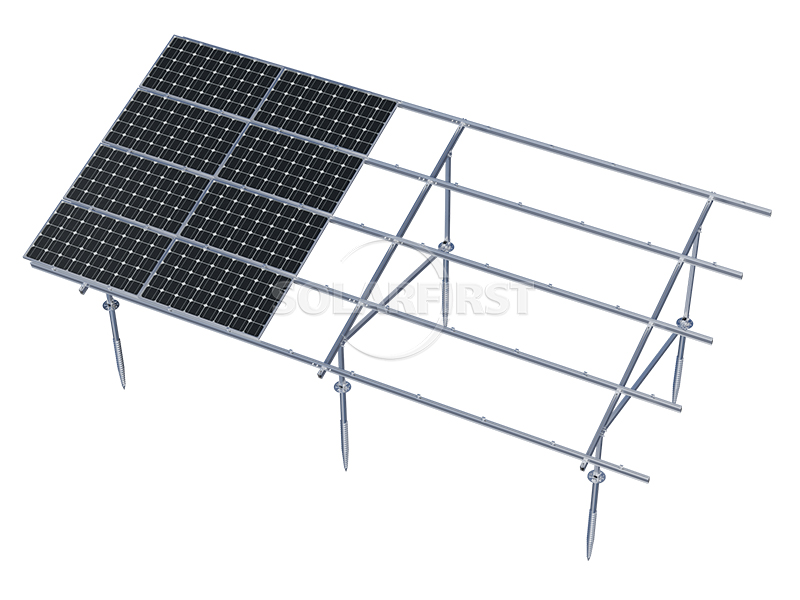

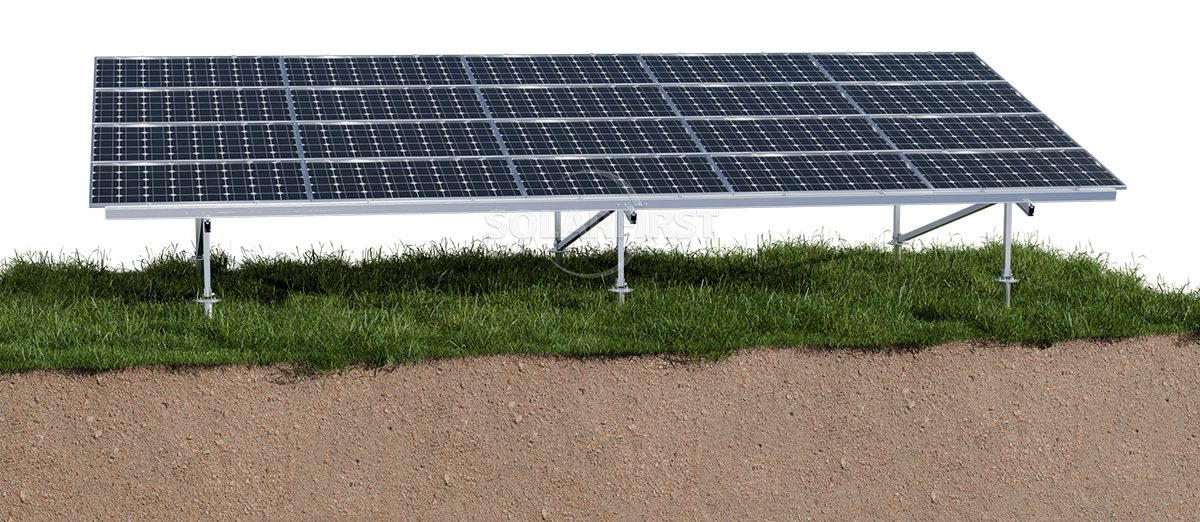

アルミニウム合金製のらせん状地中アンカーを用いた太陽光発電支持システムは、「回転挿入設置」と「完全アルミニウム防食」設計を採用しており、中小規模の太陽光発電プロジェクト向けに、環境負荷が低く、施工効率の高い地中設置ソリューションを提供します。
色 :
Natural silver（Colored according to customer requirements）認証 :
CE, TÜV, ISO9001, SGS材料 :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

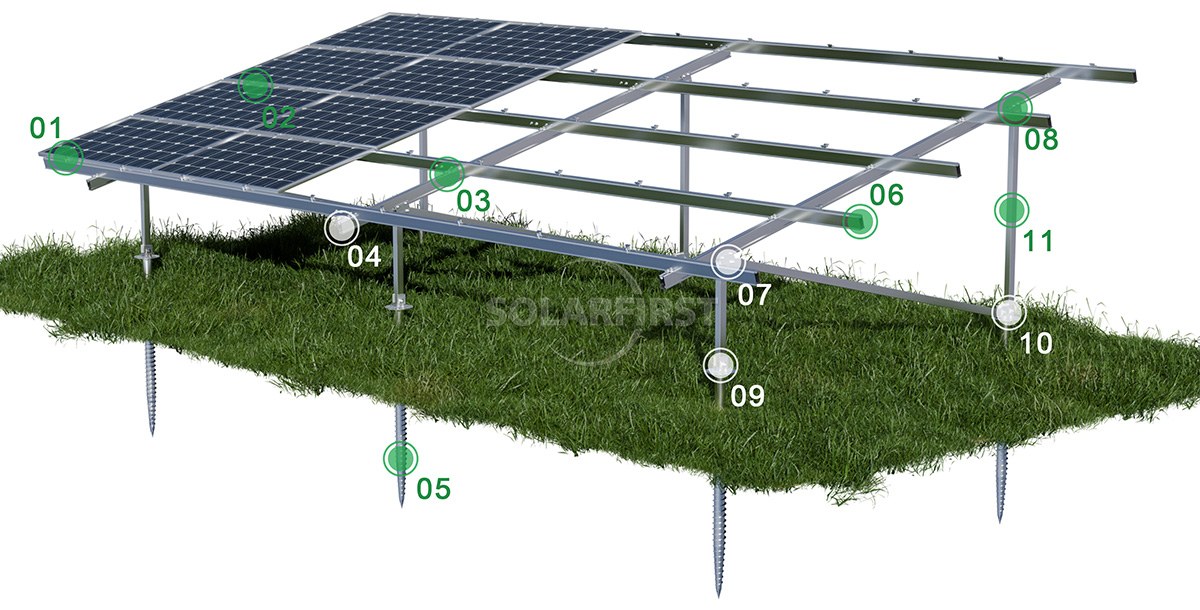

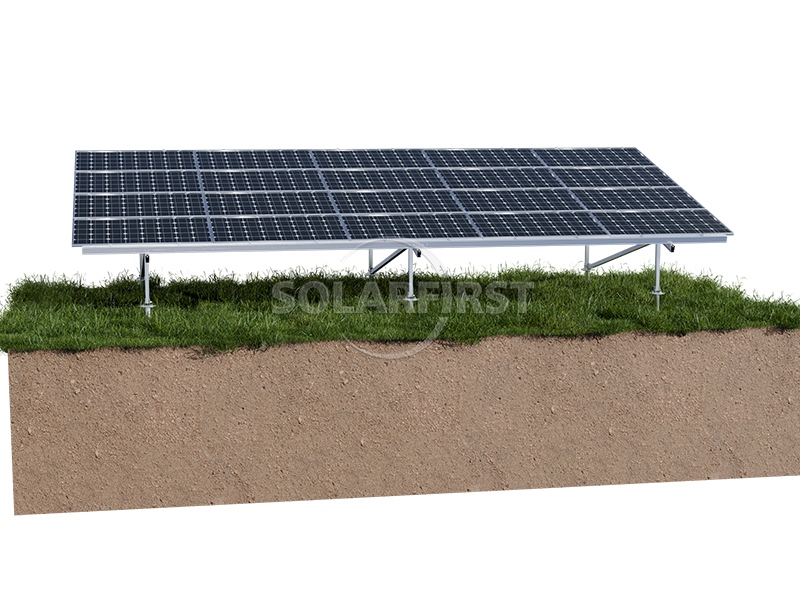

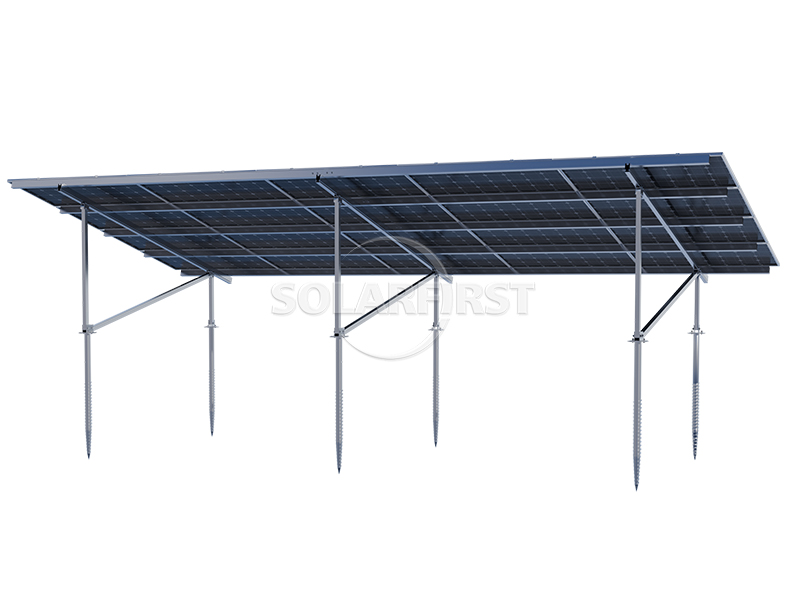

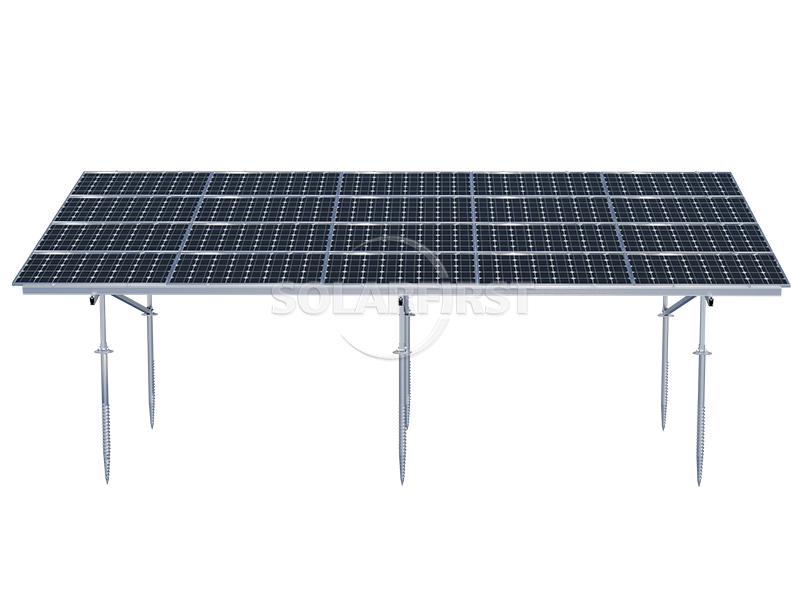

このシステムは、太陽光発電支持構造とらせん状の地盤アンカーを一体化したもので、商業用または公共規模の発電所に適しています。迅速かつ安定した地盤支持を実現します。
主要部品は高強度アルミニウム合金（AL6005-T5、AL6063-T5など）製で、調整可能ならせん状の地盤アンカーが装備されています。施工時には、専用機を用いてらせん状の地盤アンカーを地盤にねじ込み、その後、プレハブ式のオールアルミニウム製支持部材をアンカーに接続します。この工程全体を通して、基礎の掘削やコンクリートの使用は一切不要です。

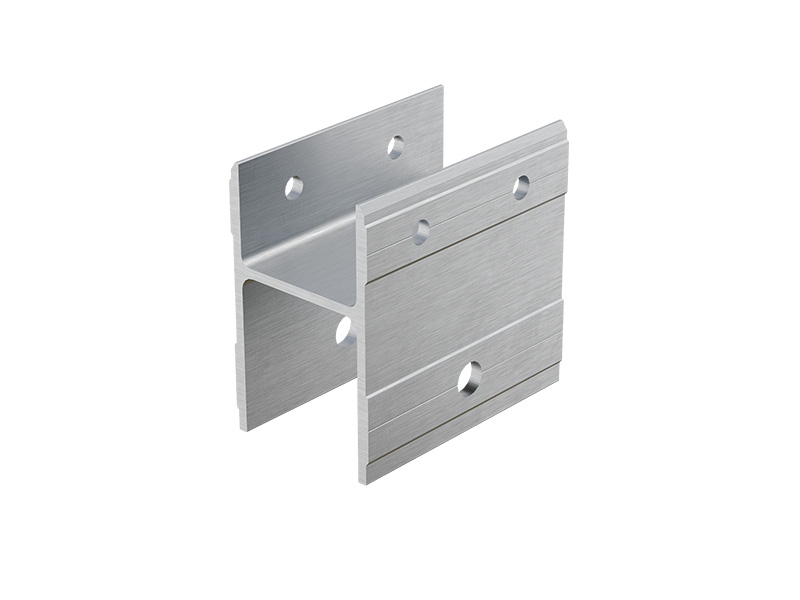

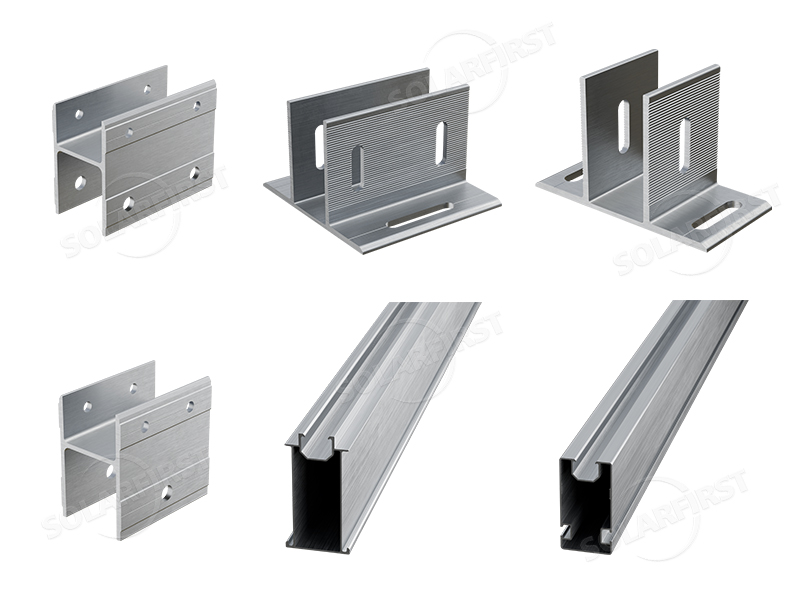

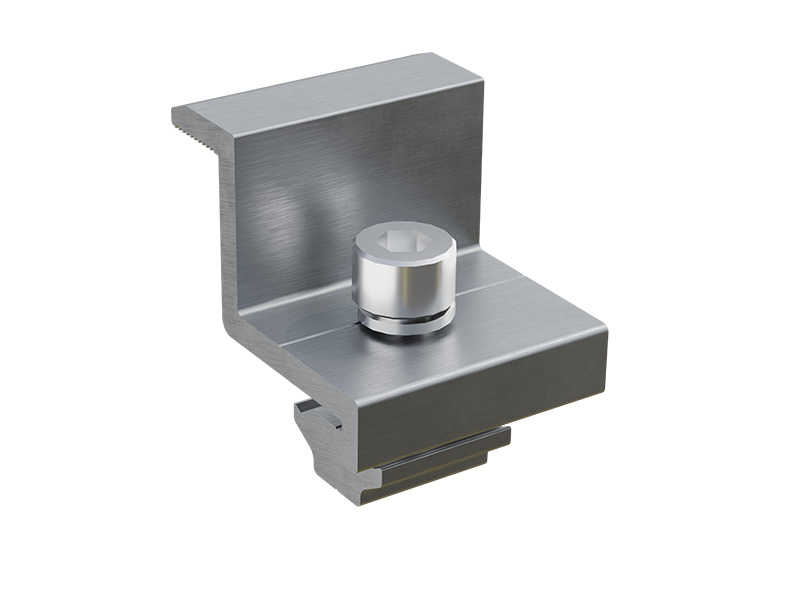

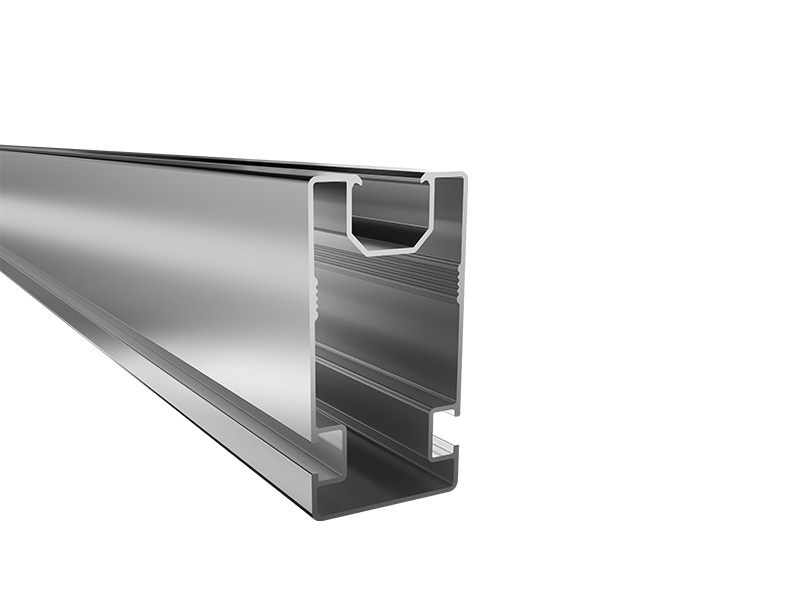

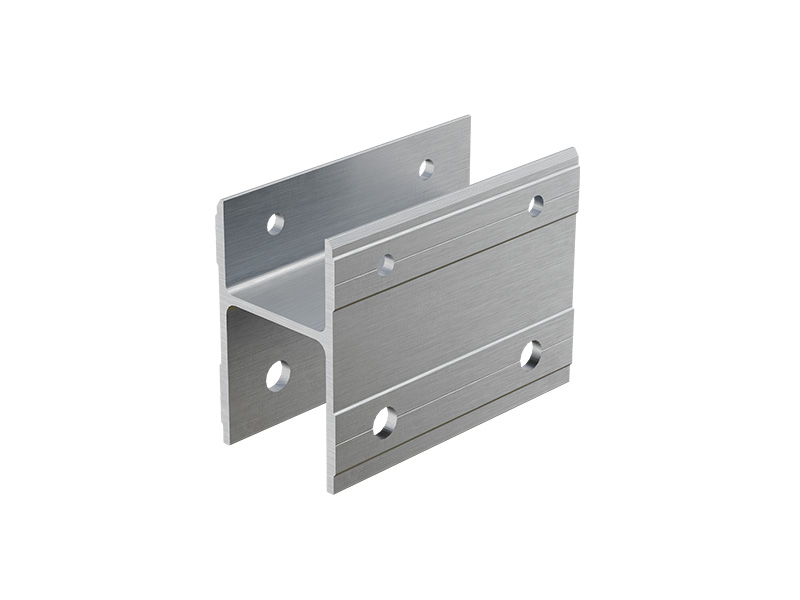

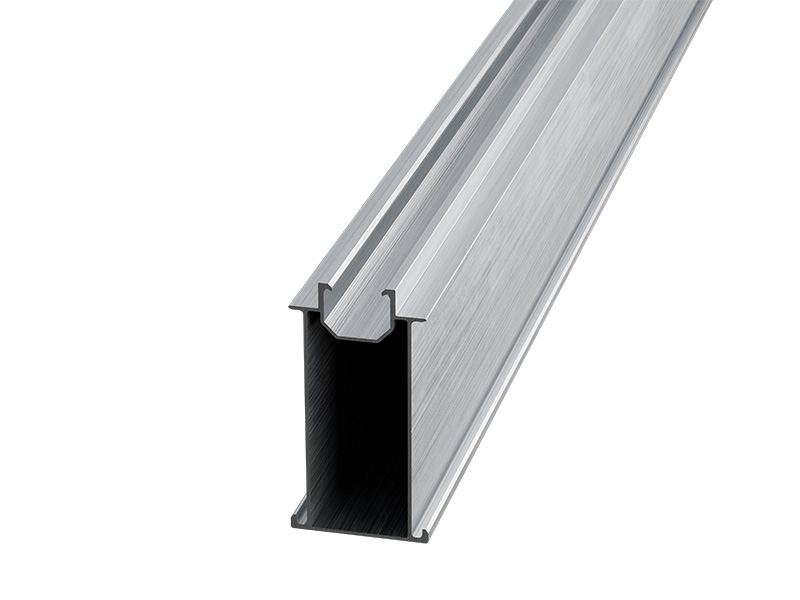

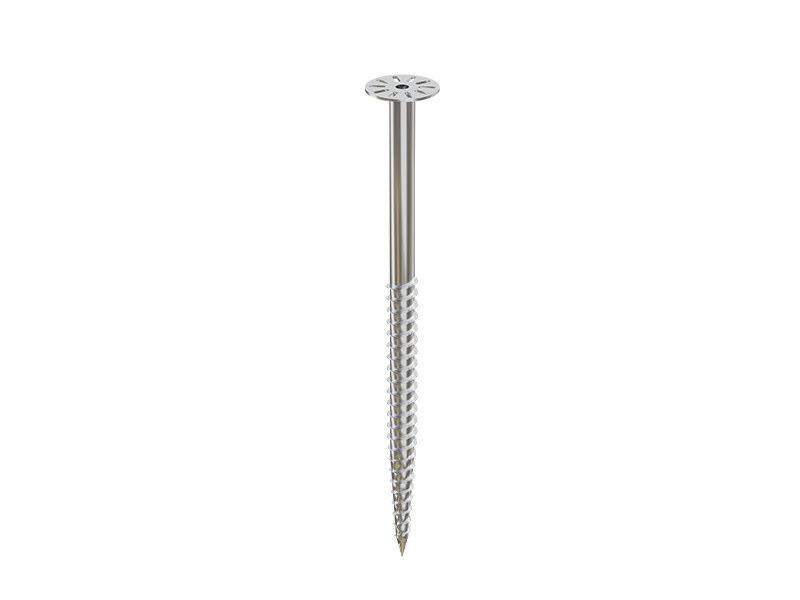

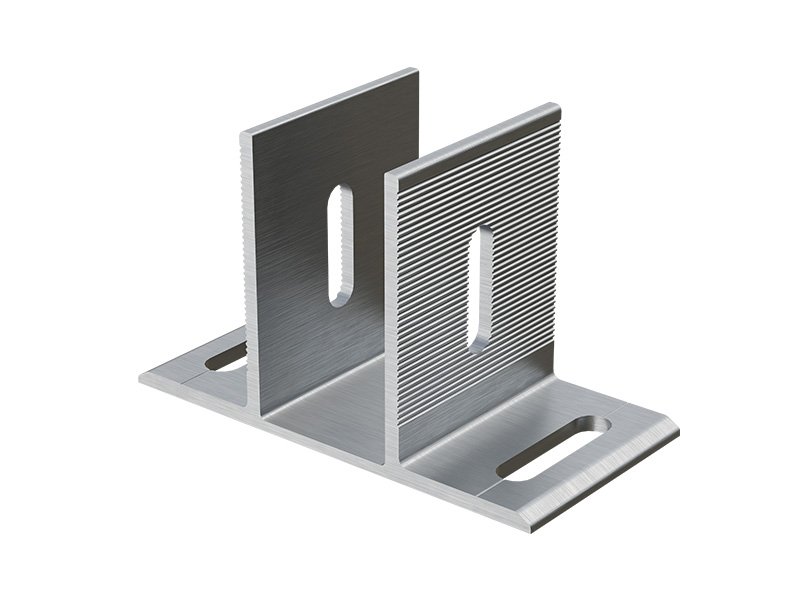

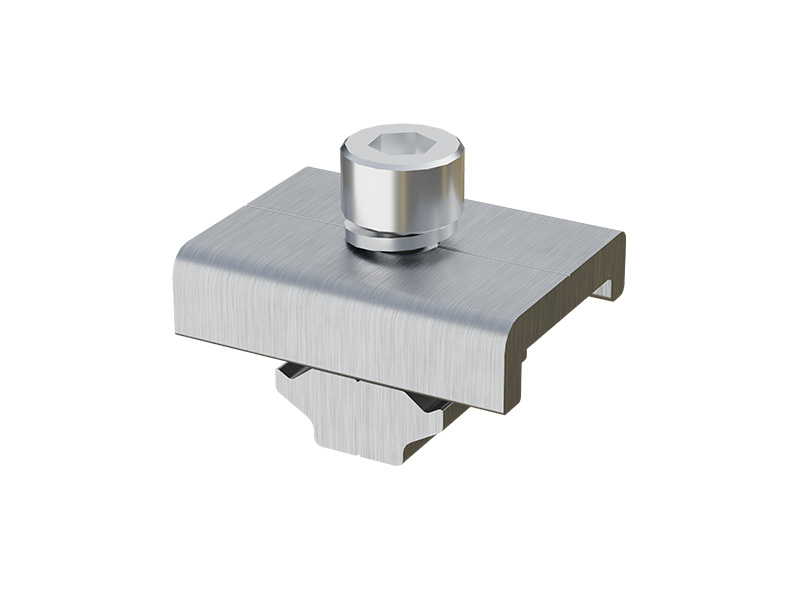

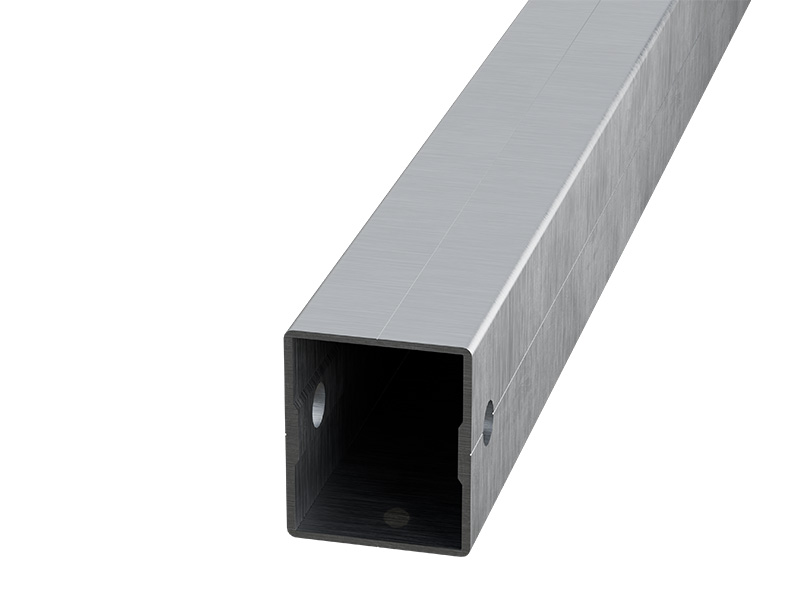

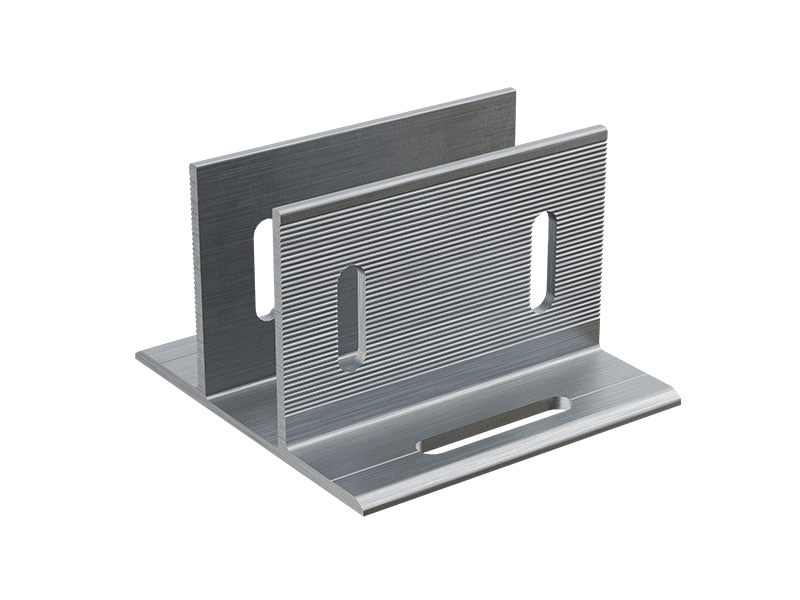

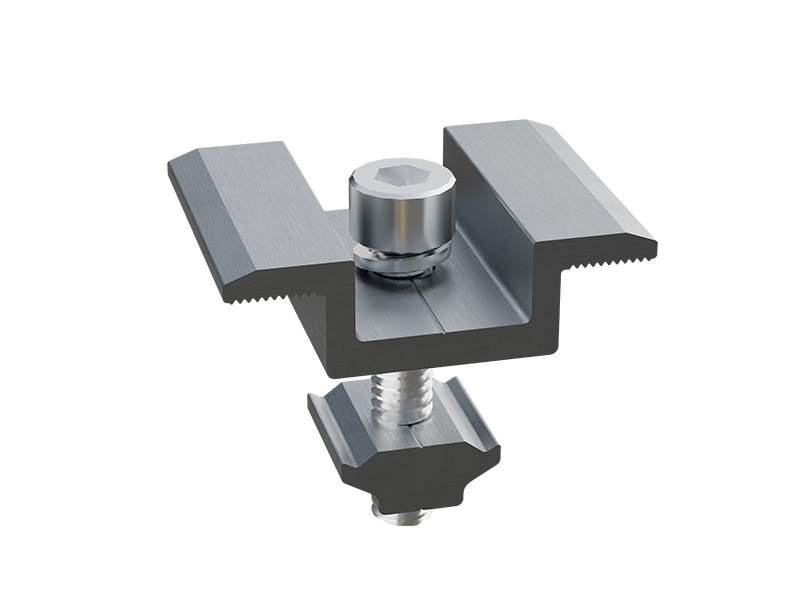

製品構成部品
アドバンテージ
パラメータ
| インストール | 地面 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 基準 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▶ 大規模集中型地上設置型太陽光発電所
迅速な設置が求められるメガワット級発電所に最適です。らせん状の地盤アンカーは掘削やコンクリート打設が不要で、従来型の基礎に比べて工期が大幅に短縮されます。
▶ 丘陵地および山岳地帯の太陽光発電プロジェクト
起伏のある地形にも適応でき、大規模な整地作業を必要としません。支柱の高さは地形に合わせて調整できるため、山地の表土への影響を最小限に抑えることができます。
▶ ゴビ砂漠と岩だらけの土壌
砂利、小石、または小粒の石塊を含むが、連続した岩盤層を形成していない土壌に適しています。らせん杭は通常通り挿入できます。必要に応じて、補助として下穴掘削を行うことも可能です。
▶ 農業用温室と太陽光発電・養魚複合プロジェクト
土壌への影響が少ないため、表土の保護に役立ちます。らせん状のブレードは引張抵抗力を高め、干潟や水位の高い地域に適しています。
▶ 砂質土壌と軟質土壌
砂質土壌や軟弱土壌での建設はより容易である。
▶ 分散型太陽光発電駐車場
工事速度が速く、地表面への損傷も少ない。
適用可能な土壌の種類
らせん杭基礎は、以下の一般的な土壌タイプに適しています。
考慮すべき地質学的制約
以下の地質条件は、施工に著しい困難を伴うか、または本工法には適していません。事前に地質調査を実施するか、別の基礎工法に変更する必要があります。
▶ 連続した、損傷のない硬岩層
地表または浅層は、花崗岩や石灰岩などの強固に一体化した純粋な岩盤で構成されています。このような岩盤にはらせん杭の挿入が困難なため、推奨されません。代わりに、ロックアンカーまたはプレキャストコンクリート基礎を検討することができます。
▶ 極めて流動性の高い砂層
流動性の高い緩い砂層では、地盤アンカーの支持力が不十分であり、効果は満足のいくものではない。
▶ 腐食性の高い土壌
アルミニウム合金はある程度の耐食性を持つものの、腐食性の高い環境下では、追加の防食対策を検討する必要がある。
▶ 石の含有量が高すぎる場合（例えば、体積比で30％を超え、かつ粒径が大きい場合）
設置の難易度は大幅に上昇します。事前に下穴を開けるか、別の基礎工法に変更するかを検討する必要があります。
まとめ
総じて、このシステムは「迅速な現場設置、環境への配慮、多様な地形への適応性」という中核的な競争力を特徴としています。太陽光発電所プロジェクトにおいて、工期に関する厳しい要件がある場合、複雑な地形や生態学的に敏感な地形に設置する場合、あるいは長期的なメンテナンスの手間を最小限に抑えたい場合、このシステムは従来のコンクリート工法よりも魅力的な選択肢となるでしょう。

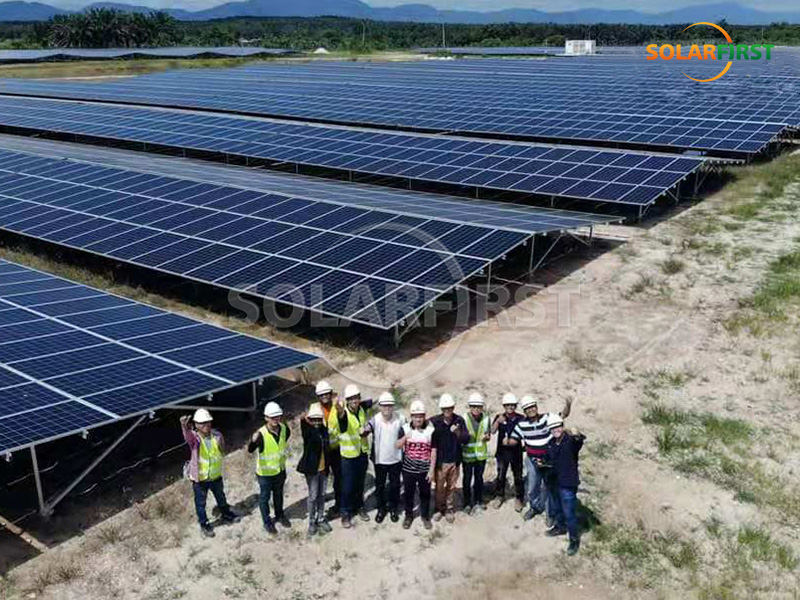

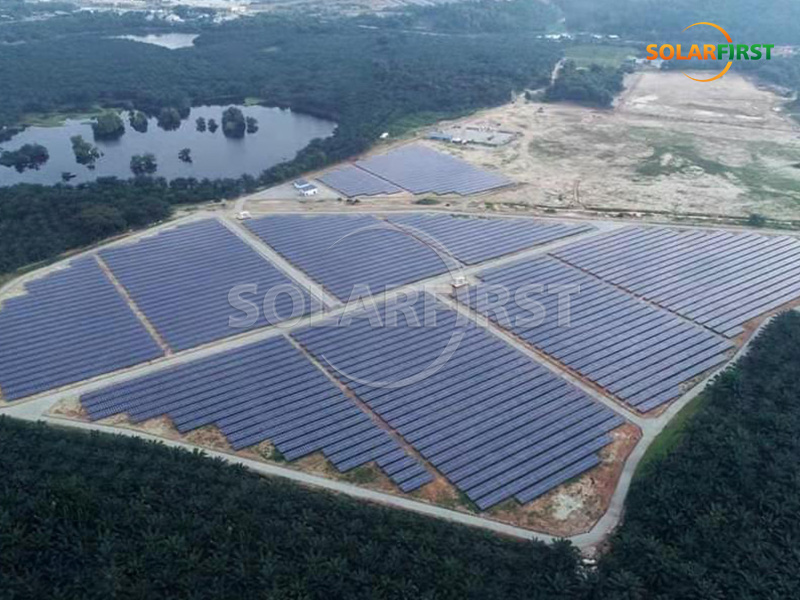

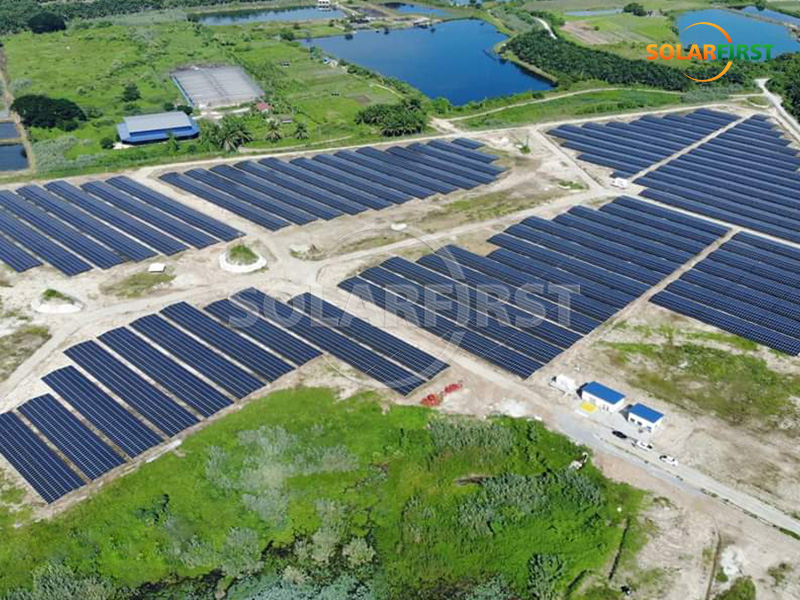

Solar Firstプロジェクトリファレンス
