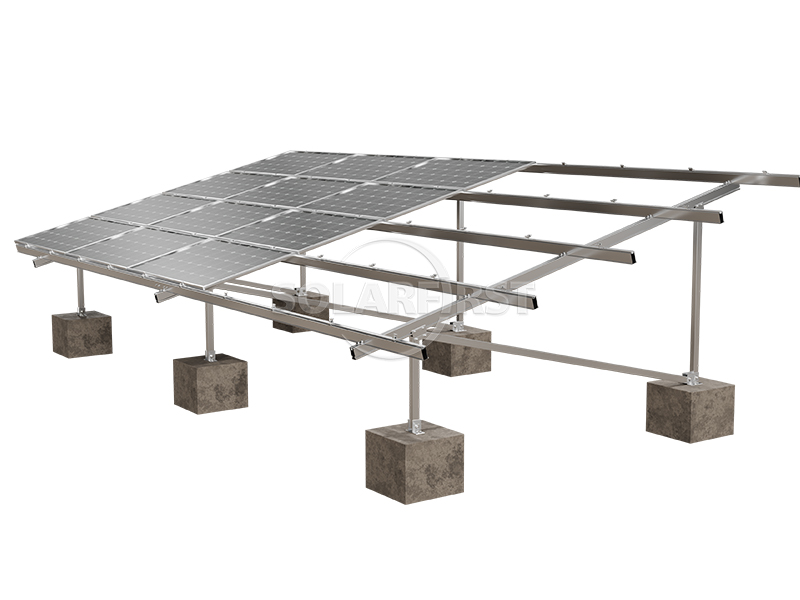

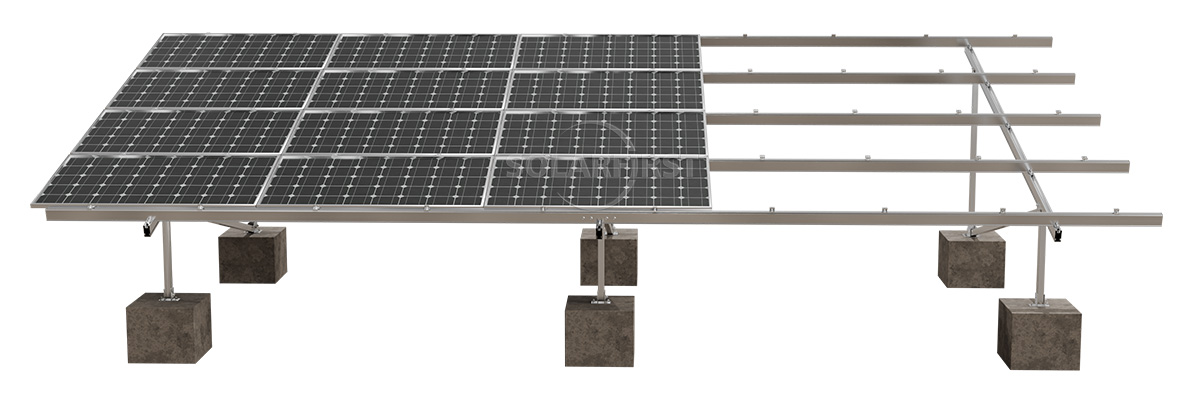

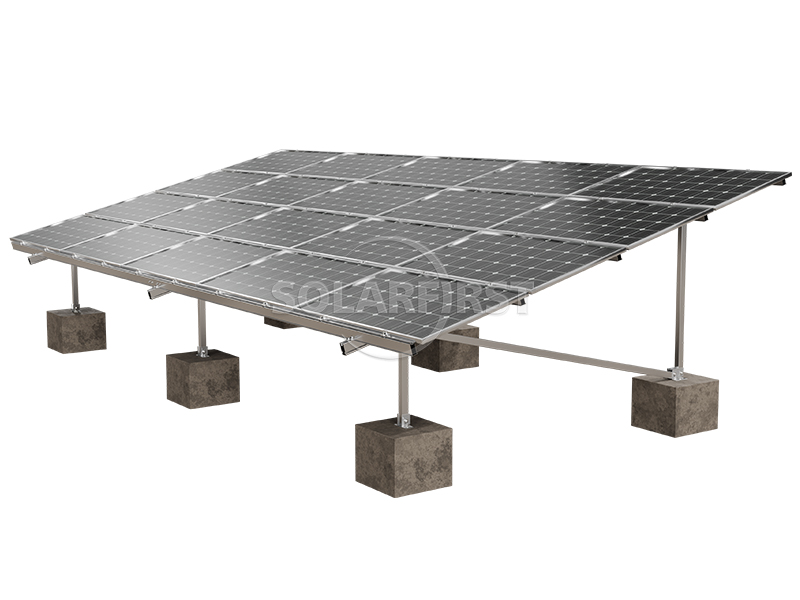

アルミニウム合金製地上設置型太陽光発電支持システム－コンクリート基礎方式とは、高強度アルミニウム合金を主要構造材料とし、現場で鋳造またはプレハブ化されたコンクリート部材を耐荷重基礎として用いる支持システムを指し、地上の開放空間に太陽光発電モジュールを固定するために使用される。
色 :
Natural silver（Colored according to customer requirements）認証 :
CE, TÜV, ISO9001, SGS材料 :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明
このシステムは、軽量性、高強度、耐腐食性に優れたアルミニウム合金製支持部材と、安定した信頼性の高いコンクリート基礎の耐荷重能力を組み合わせたものであり、現在、地上設置型太陽光発電所の建設において最も広く用いられている支持方式の一つとなっている。
本製品は、草原、砂地、砂漠、既存のコンクリート面など、様々な開けた地形に幅広く適用可能です。大規模集中型太陽光発電所、産業・商業分散型太陽光発電プロジェクト、農業用太陽光発電統合など、様々な用途に適しています。基礎形状に応じて、コンクリート帯状基礎、コンクリート独立基礎、らせん杭基礎など、様々な基礎工法と組み合わせて使用できます。

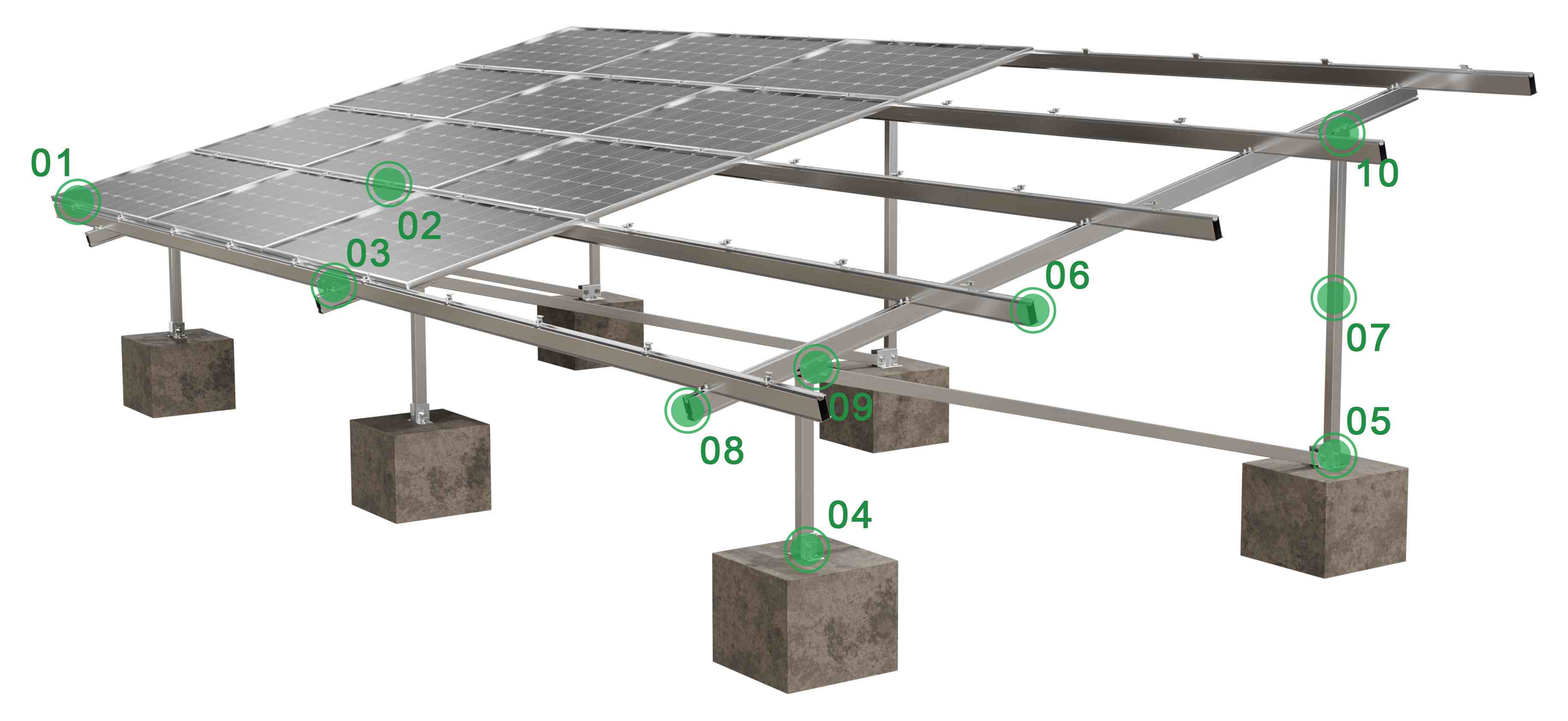

製品構成部品
アドバンテージ
アルミニウム合金製の太陽光発電（PV）用ブラケットは、従来の鋼製ブラケットに比べて、いくつかの点で大きな利点があります。
パラメータ
| インストール | 地面 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 基準 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
| 保証 | 10年間保証 |

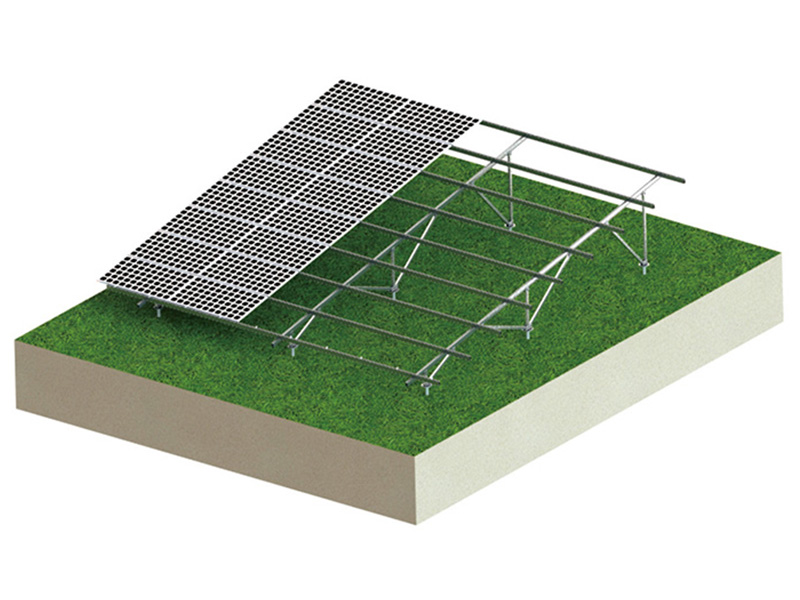

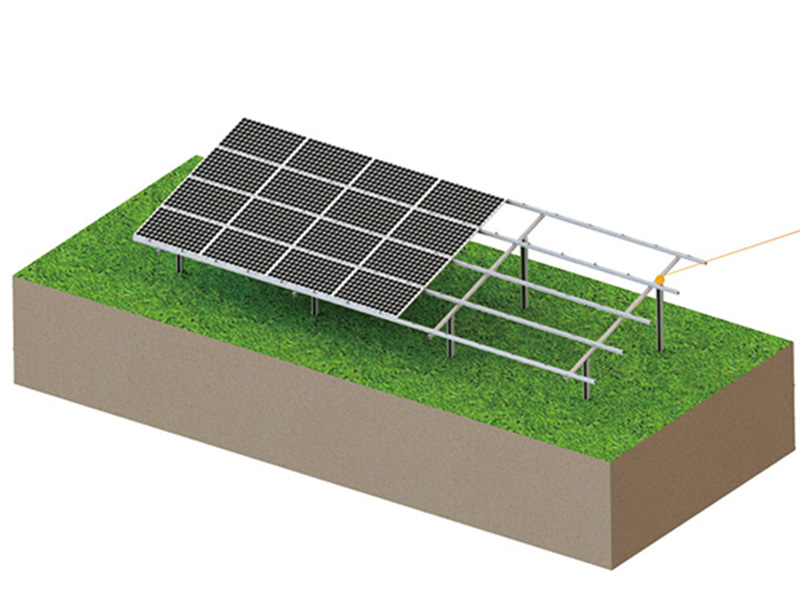

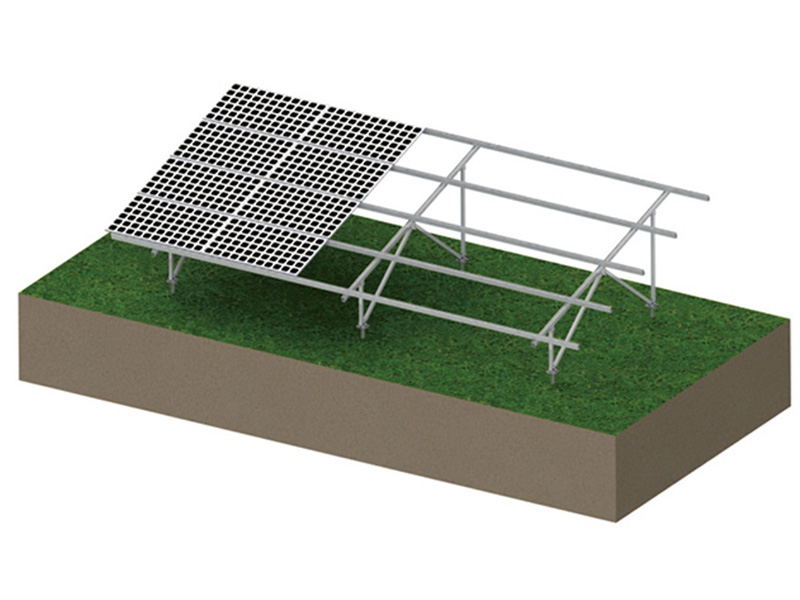

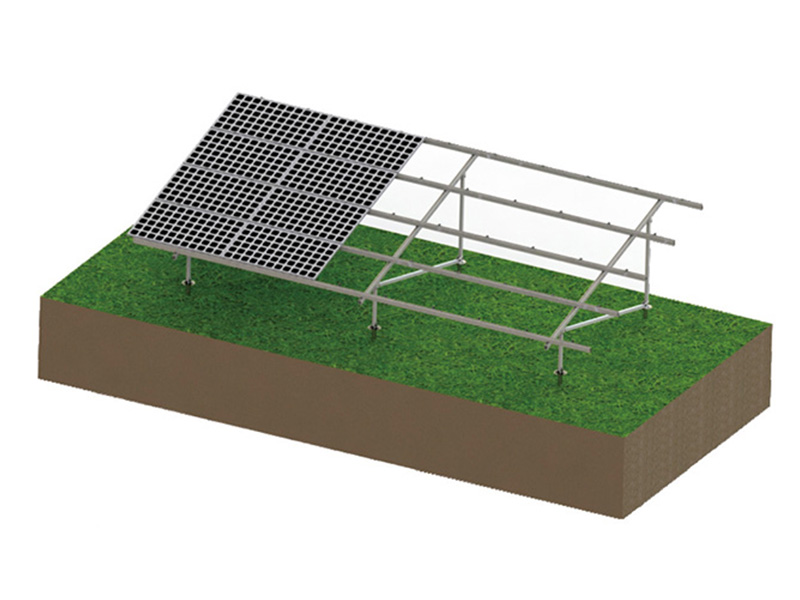

構造タイプ
適用可能なシナリオ
・大規模集中型地上設置型発電所：大規模（MW以上）、開けた地形。
軽量で効率的なアルミニウム合金製ブラケットと、安定性と信頼性に優れたコンクリート基礎を組み合わせたものが、主流の選択肢となっている。
・産業用および商業用分散型太陽光発電：工場の空き地や駐車場などの中小規模プロジェクト。
コンクリートバラスト基礎は柔軟性があり、既存の地盤条件に適応しやすく、設置期間も短い。
・農業用太陽光発電補完プロジェクト：太陽光発電モジュールの下に作物を植える。
コンクリート基礎の高さは調整可能（500～2000mm）で、農業利用のためのスペースを確保できます。
・漁業における太陽光発電の補完プロジェクト：養魚池の上に太陽光発電モジュールが設置されます。
コンクリート杭基礎は耐腐食性と安定性に優れており、水位変動のある地域に適しています。
・強風・強雪地域：強い風荷重と厚い積雪。
本システムは、風および雪に対する耐性限界状態計算によって検証されており、風速60m/s以下および大雪条件下に適しています。
適用可能な土壌の種類
考慮すべき地質学的制約
地質条件によっては、支持力不足や地盤の不安定性により、コンクリート基礎の設置が不適切または極めて困難になる場合があり、事前の評価や代替の基礎タイプの検討が必要となる。
▶ 軟弱な土壌
シルト、シルト質粘土、泥炭、埋め立て土を含む。高い天然含水率と極めて低い支持力（通常、偽） < 80 kPa）圧縮変形や全体的な不安定性を起こしやすい。
▶ 問題のある土壌
崩壊しやすい黄土、膨張性土壌、凍結土壌、塩類土壌。水と接触すると、著しい沈下、体積膨張、凍上が発生し、基礎の安定性が著しく損なわれる。
▶ 未固結盛土
▶ |69|
|70|
▶ |71|
|72|
|73|
|75|
|76|
