炭素鋼製太陽光発電地上設置システム - 内側に湾曲したC字型鋼材

内側に湾曲したC字型鋼材は、地上設置型太陽光発電（PV）支持システムの主要耐荷重部材であり、冷間成形薄肉鋼材に分類されます。断面はC字型で、両側に内側に湾曲した縁と補強リブを備えているため、「C字型PV母屋」とも呼ばれます。この製品は通常、Q235BまたはQ345Bの熱間圧延鋼板または鋼帯を連続冷間曲げ成形装置で加工し、腐食防止要件に応じて溶融亜鉛めっきまたは亜鉛アルミニウムマグネシウムめっきによる表面処理を施して製造されます。

太陽光発電アレイの縦方向支持構造として、杭基礎またはらせん杭を上部の太陽光発電モジュールに接続し、風や雪などの外部荷重を地面に伝達します。発電所の構造的な安全性と安定性を確保する上で重要な構成要素です。

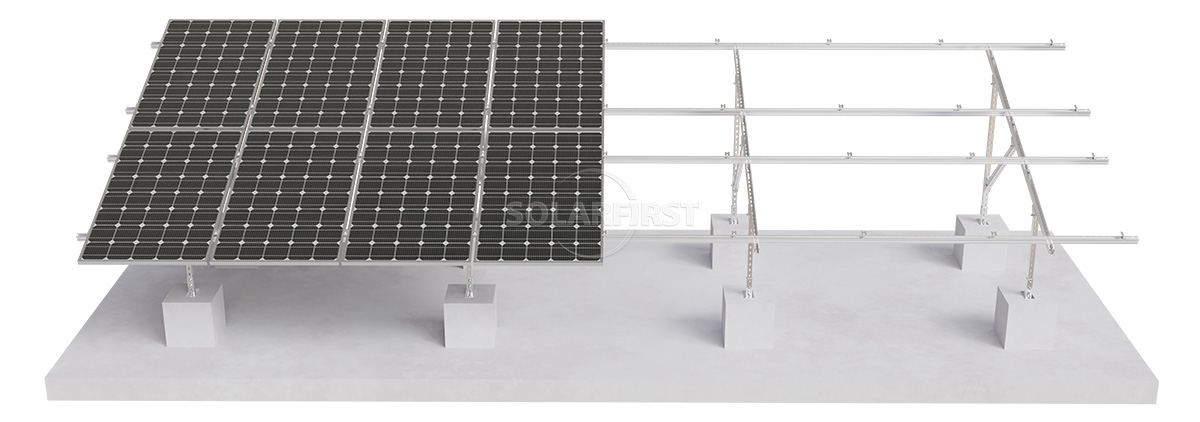

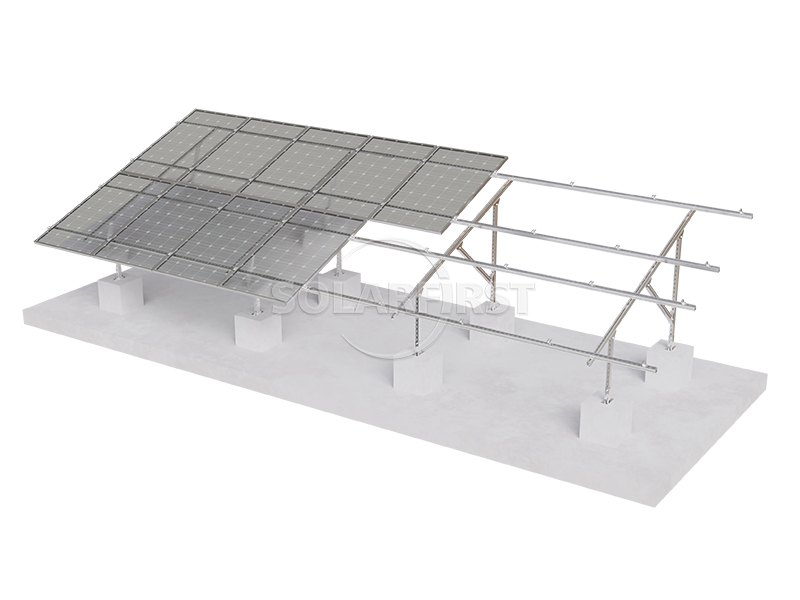

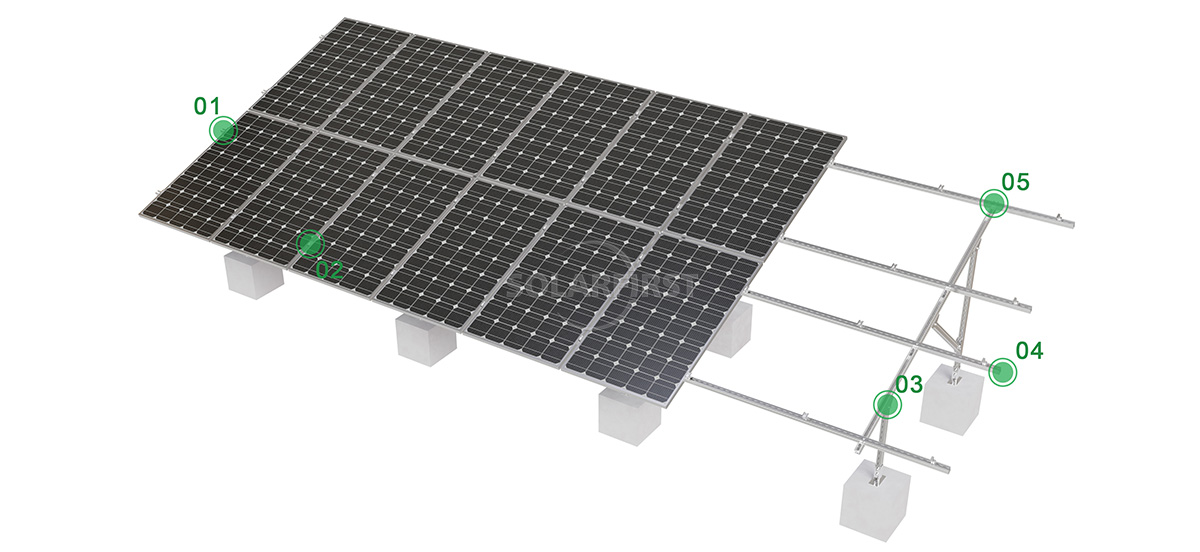

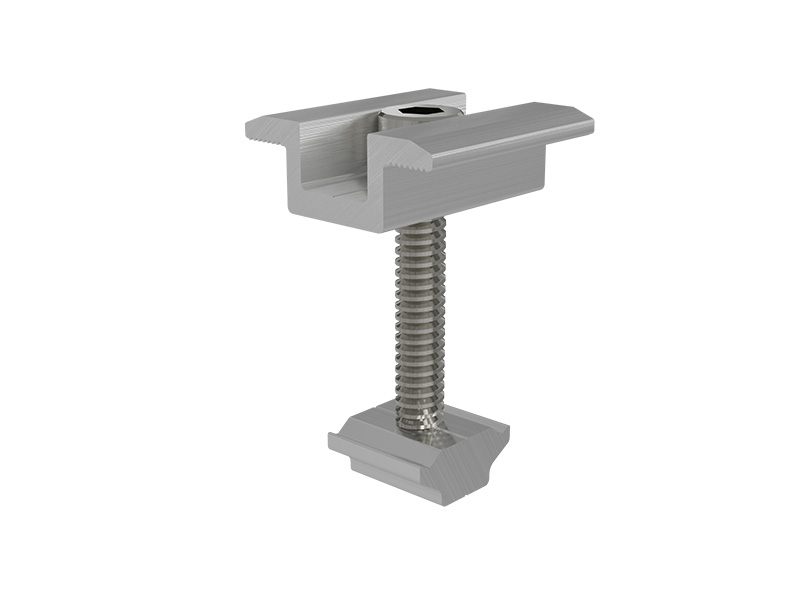

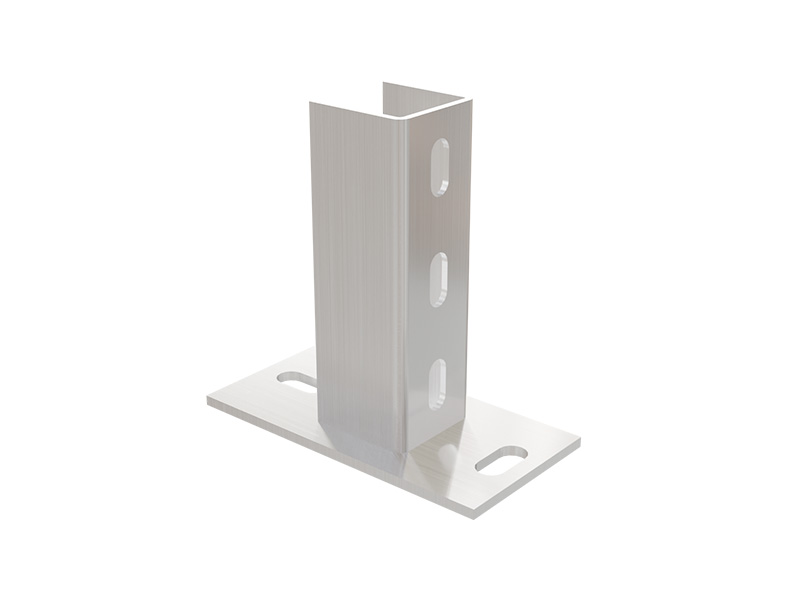

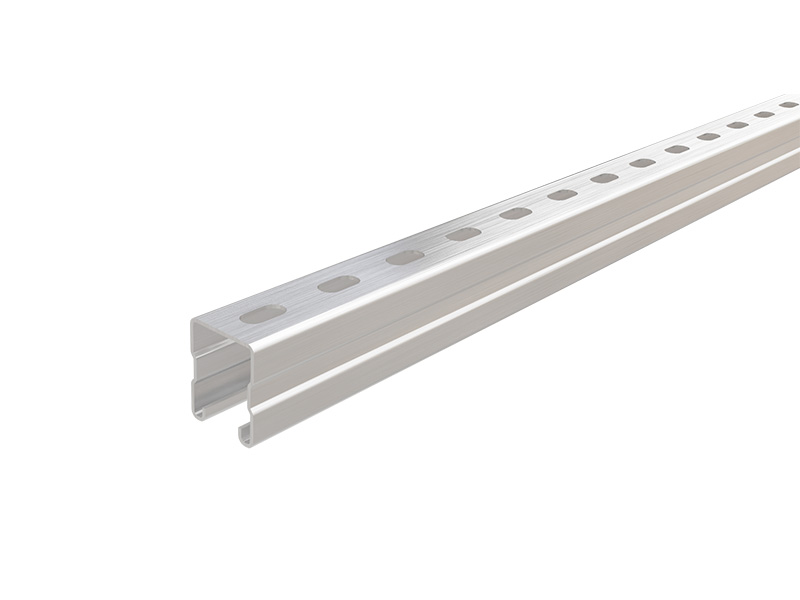

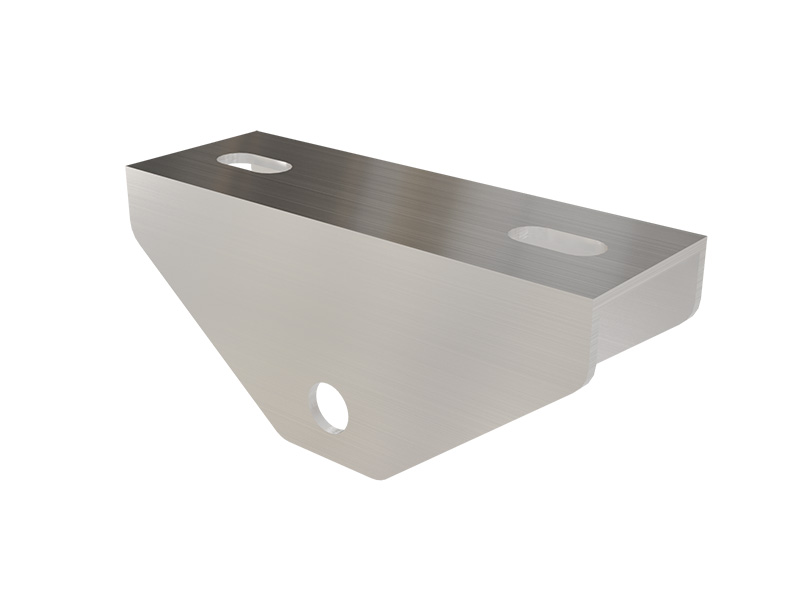

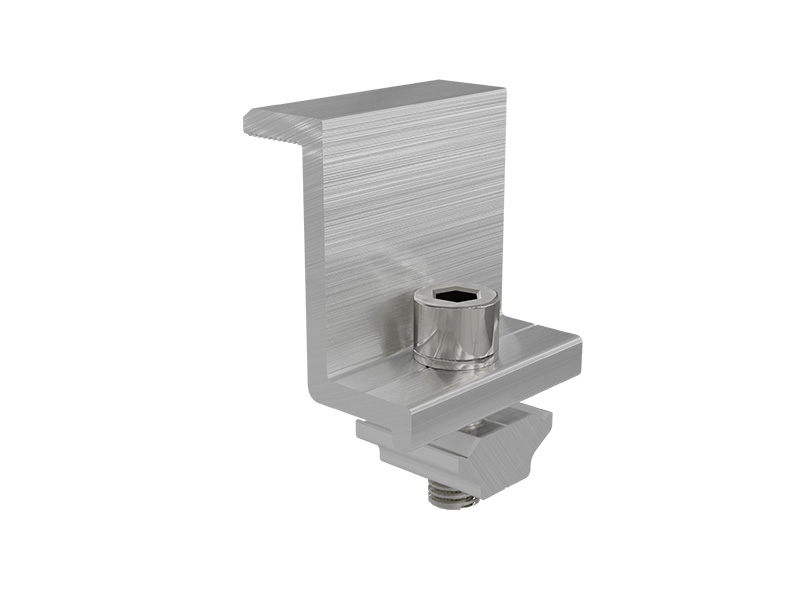

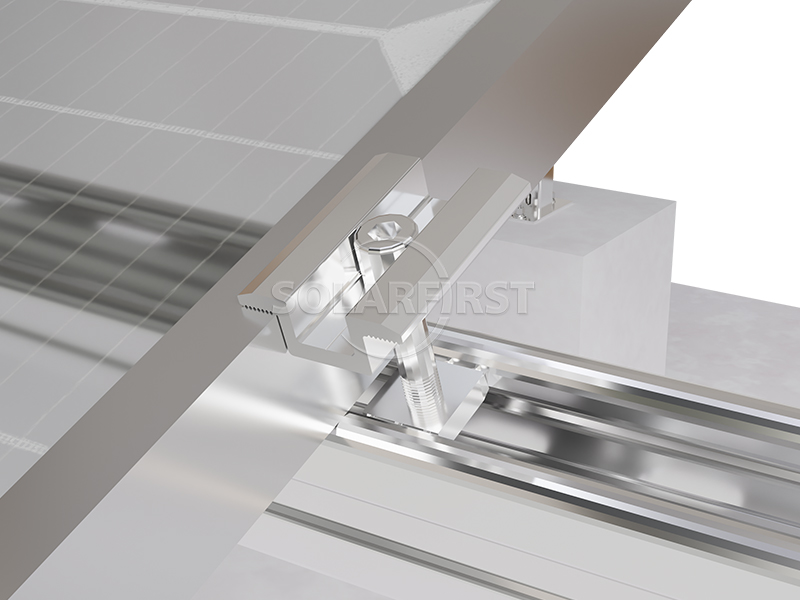

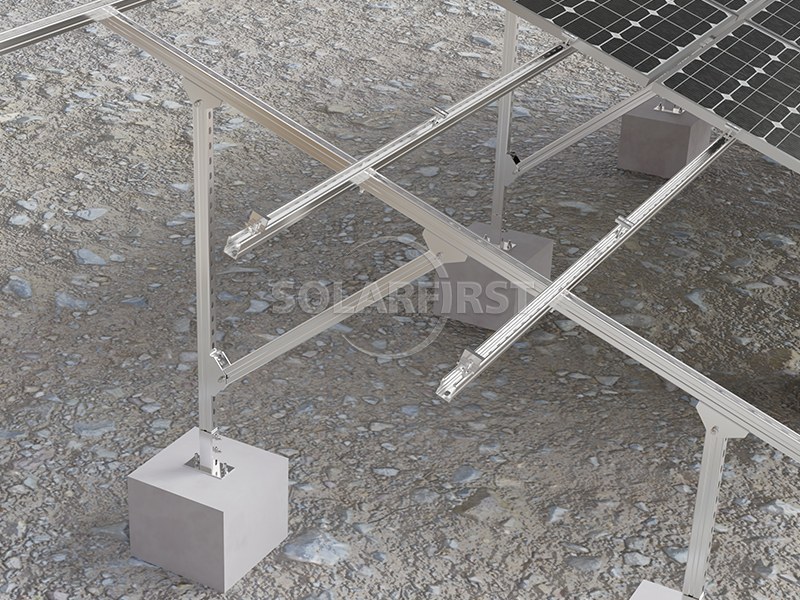

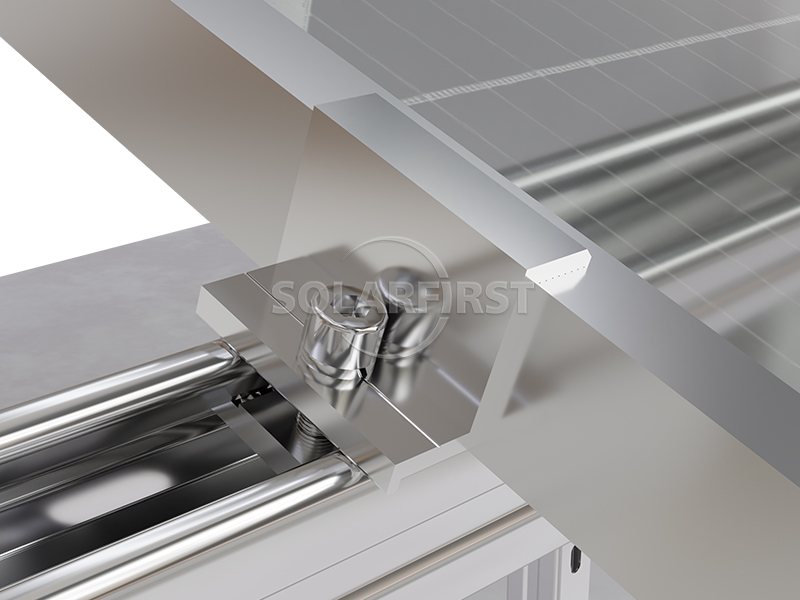

製品構成部品

アドバンテージ

▪ 高い構造強度と低い鋼材使用量：

独自のロールエッジ補強断面設計により、部材の曲げ、ねじり、座屈に対する耐性が大幅に向上します。一般的なC形鋼や開断面鋼と比較して、同等の強度を維持しながら鋼材を約20～30%削減できるため、支持システムのコストを効果的に削減できます。

▪ 優れた耐食性：

主流の用途では、溶融亜鉛めっき（めっき量275～600g/m²）またはより高度な亜鉛・アルミニウム・マグネシウム（ZAM）めっきプロセスが用いられます。亜鉛・アルミニウム・マグネシウムめっきは、自己修復性、耐擦傷性、耐アンモニア性、耐塩水噴霧腐食性を備えており、太陽光発電所の25年以上の耐用年数要件を満たしています。

▪ 設置が簡単で、適応性も高い：

専用コネクタ、スプリングナット、ボルトを使用することで、完全なボルト締め接続が可能になり、現場での溶接作業が不要になります。背面の長い取り付け穴（または長方形の穴）により、地面の凹凸や設置ミスに対応できるよう、柔軟な長さ調整が可能です。

▪ 持ち運びや積み重ねが簡単：

鋼材は積み重ねることができ、最小限のスペースしか占有しません。標準的な6メートルの長さは、通常のトラックでの輸送を容易にし、適切な切断を行うことで現場での二次加工を削減できます。

パラメータ

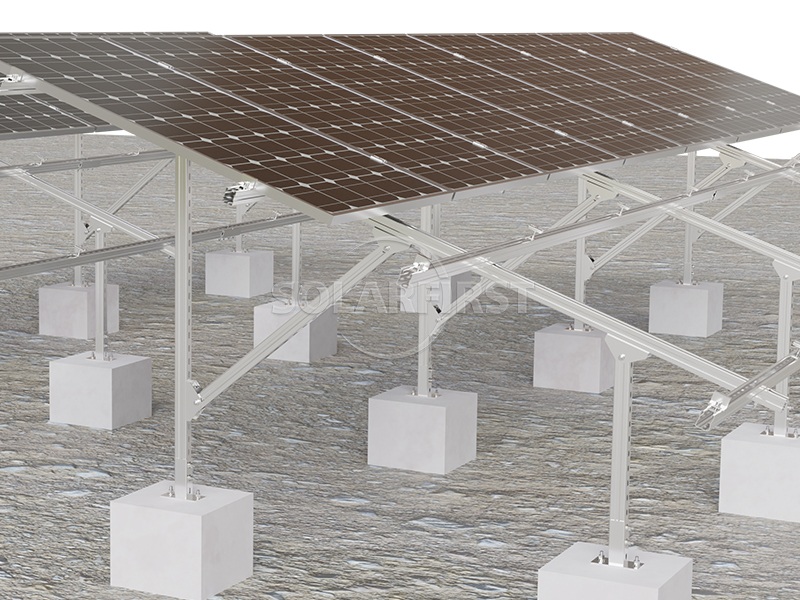

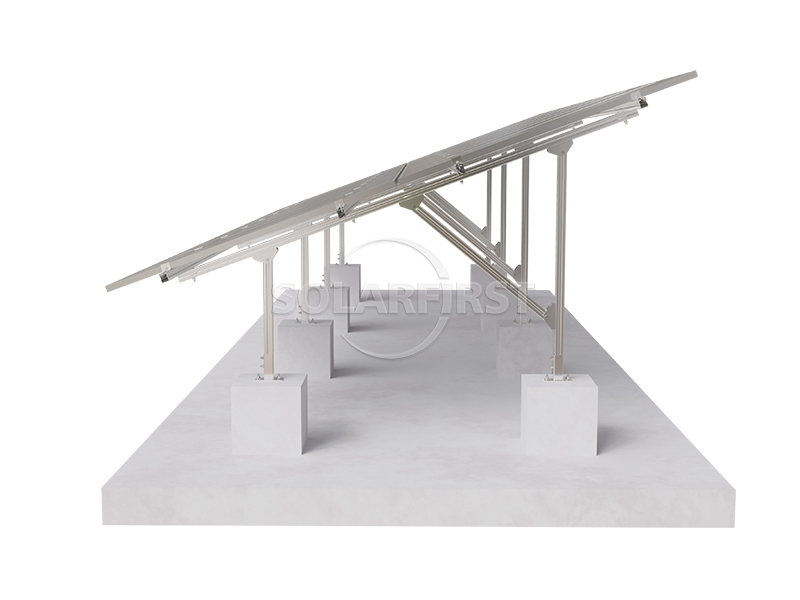

適用可能なシナリオ

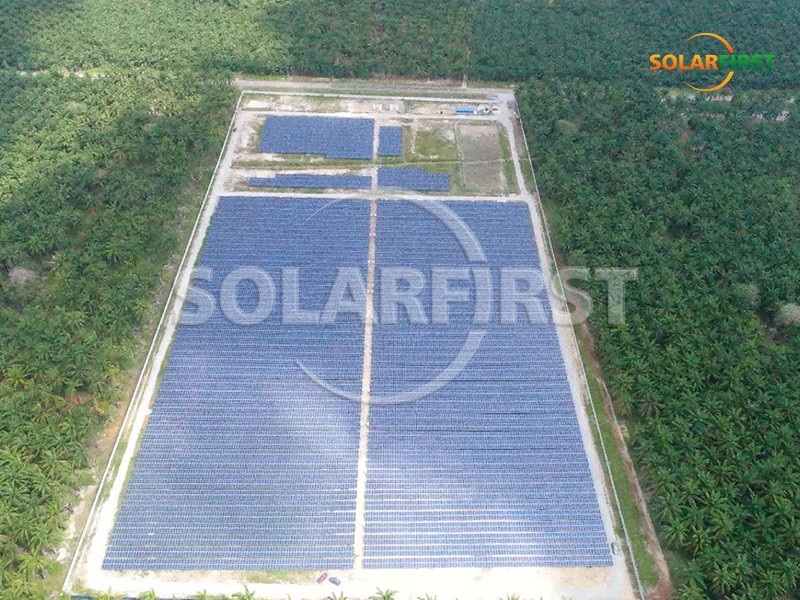

▶ 大規模集中型地上設置型発電所：

平地、草原、砂漠、ゴビ砂漠などの開けた場所で、主荷重支持母屋や斜めブレースとして使用され、単柱または二柱の支持システムを形成する。

▶ 商業用および住宅用地上設置型太陽光発電システム：

工場敷地、遊休農地、農業用温室周辺など、小規模から中規模の地上設置型プロジェクトにおいて、柱、斜め梁、水平ブレースとして使用されます。

▶ コンクリート製平屋根（追加支持構造付き）：

太陽光発電モジュールを支える傾斜母屋または平母屋として、バラスト基礎と組み合わせて使用​​されます。

▶ 養殖・太陽光発電ハイブリッドシステムおよび農業・太陽光発電ハイブリッドシステム：

天井高が高い場合の主要な耐荷重部材として使用され、風荷重や長期にわたる湿潤環境による腐食に効果的に抵抗します（亜鉛メッキアルミニウムマグネシウムめっきまたは強化防食処理が必要です）。

▶ 山がちで傾斜のある地形：

前後の支柱の高さの差を調整し、内圧延されたC字型鋼材の接続用長穴を使用することで、5～15°の傾斜地にも対応可能です。

適用可能な土壌の種類

内側に巻き込まれるC字型鋼製支持システムは、荷重が基礎を通して伝達されるため、ほぼすべての土壌タイプに適しています。基礎工事には、以下の土壌タイプが理想的です。

• 粘土およびシルト質粘土：支持力が高く、掘削孔の崩壊が起こりにくく、掘削杭またはプレキャスト杭に適しています。
• 砂および砂礫：排水性が良く、らせん杭工法に適しており、迅速な施工が可能で、地盤への影響も最小限です。
• 締め固め盛土：人工基礎や古い工場跡地には、プレキャスト杭またはマイクロホール掘削杭を使用することができます。
• 黄土および赤土（非崩壊性）：従来の掘削杭で十分であり、C字型鋼製支保工に特別な処理は必要ありません。

考慮すべき地質学的制約

C字型鋼製支保工は深層土に直接接触しないものの、以下の地質条件は基礎の選定やコストに影響を与え、間接的に経済的な適用範囲を制限する可能性がある。

▶ 岩石層または砂利層：

地表から0.5m下に中程度の風化岩や大きな砂利層が見られる場合、らせん杭を打ち込むことができず、杭の掘削とグラウト注入は困難かつ高コストになります。このような場合は、コンクリート製カウンターウェイト基礎（帯状基礎または独立基礎）を検討する必要がありますが、これにより掘削量とコンクリート使用量が増加します。

▶ 軟土とシルト質土壌：

これらは極めて低い耐荷重能力（<60kPa）の圧縮強度を持ち、沈下しやすい。より長いプレキャスト杭またはより深いグラウト杭が必要となり、杭基礎のコストが大幅に増加し、軽量C型鋼製支保工の利点が損なわれる可能性がある。

▶ 崩壊しやすい黄土：

水に触れると、さらに大きな沈下が発生します。防水処理や基礎処理（石灰土クッション層や事前浸透処理など）が必要です。そうしないと、支持基礎の不均一な沈下によりC字型鋼材が曲がり、太陽光発電モジュールに微細な亀裂が生じる可能性があります。

▶ 凍結しやすい土壌（シルト、シルト質粘土）：

寒冷地では、凍上力によって杭が上方に持ち上がる可能性があります。そのため、杭基礎は凍結深度より下に埋設し、C形鋼と杭頭との接合部における調整幅を大きくする必要があります。

▶ 地下水位が高い、または流砂層が存在する場合：

掘削中は、掘削孔の崩壊や流砂の流入が発生する可能性があり、現場打ち杭の品質に影響を与える。鋼製らせん杭や打ち込み式プレキャスト杭を使用できるが、C字型の鋼製接続継手には特別な防食処理が必要となる。

まとめ

内向きに湾曲したC字型鋼は、高い強度重量比、優れた耐食性、そして柔軟な設置調整能力を備え、地上設置型太陽光発電（PV）支持システムにおいて、最も主流な二次構造材および一次構造材となっています。冷間曲げ加工と圧延加工を施した断面形状は、鋼材使用量の削減と耐荷重能力のバランスを実現しており、平地から山岳地帯、通常の土壌から軽度の腐食環境まで、幅広い用途に適しています。



主な選定推奨事項：プロジェクトの初期段階では、まず現地の風荷重と積雪荷重に基づいた構造計算によって、C形鋼の断面形状と肉厚を決定する必要があります。次に、土壌の腐食性レベルに基づいて適切なコーティングを選択する必要があります（溶融亜鉛めっきは一般的にほとんどの内陸部に適しています。亜鉛アルミニウムマグネシウムめっきは、海岸線から5km以内の場所や重工業地帯に推奨されます）。最後に、岩盤、軟弱地盤、崩壊性黄土などの特殊な地質条件では、別途基礎設計が必要となります。C形鋼のユニバーサルジョイントだけに頼ることは推奨されません。





今後のトレンドは、高強度鋼（Q420やQ460など）と超耐食性コーティング（亜鉛・アルミニウム・マグネシウムプレコート鋼板）を組み合わせることであり、これにより支持構造物の総重量とライフサイクルコストをさらに削減するとともに、発電所の異常気象への対応能力を向上させることを目指している。
