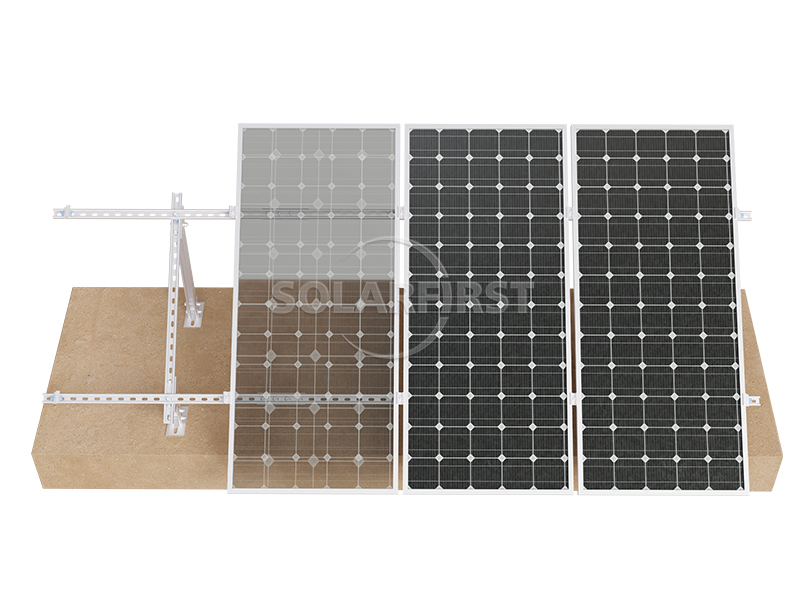

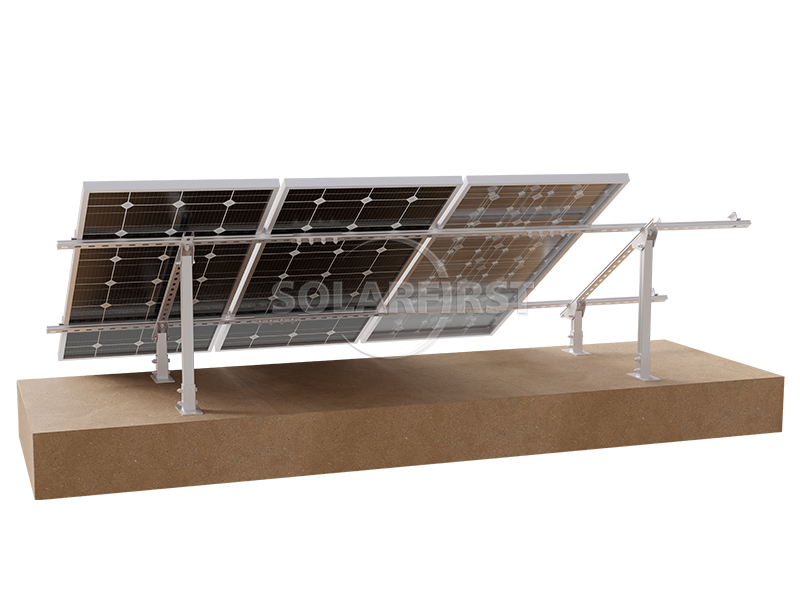

炭素鋼製太陽光発電地上設置システム - 内側に湾曲した鋼材

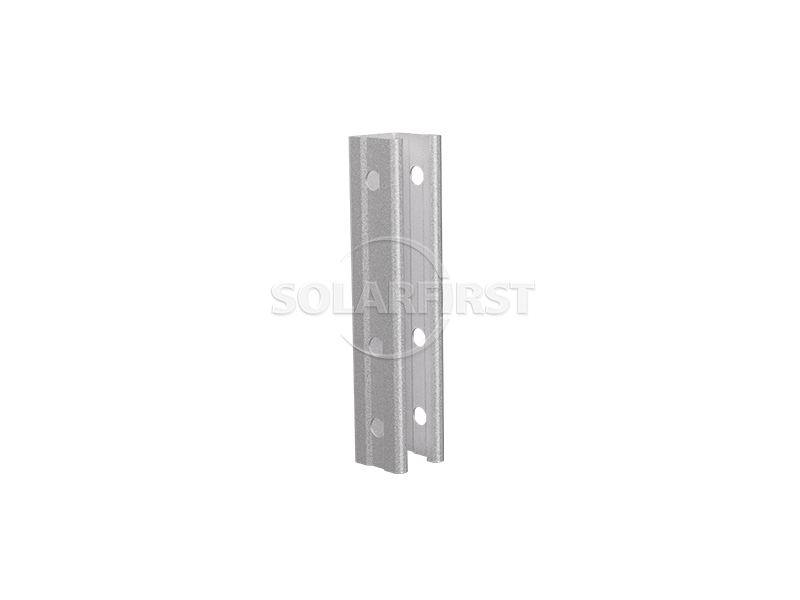

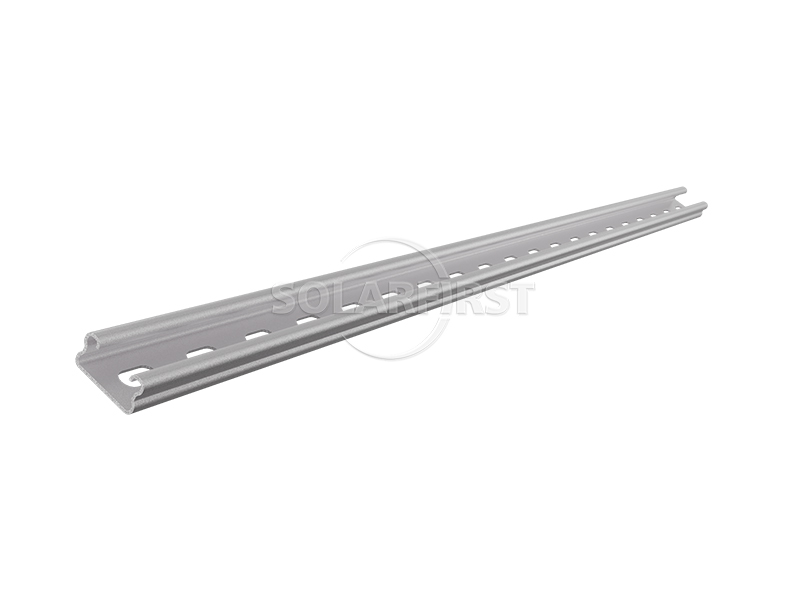

炭素鋼製太陽光発電地上設置システム - 内反鋼は、高品質の炭素構造用鋼（Q235Bなど）を連続冷間曲げ加工で製造した特殊な構造ブラケットです。その最大の特徴は、両側の縁を繰り返し圧延して内側に圧延された縁構造を形成し、断面に独自の強化スロット形状構造をもたらすことで、曲げ、ねじり、圧縮に対する耐性を大幅に向上させている点です。この製品は、太陽光発電ブラケット、建物支持構造、機器吊り​​下げなど、荷重がかかる用途向けに特別に設計されており、従来のアングル鋼や一般的なチャンネル鋼に代わる軽量かつ高強度なソリューションです。

通常の開放型鋼材と比較して、内側に圧延加工を施したエッジ設計により、同じ重量でも断面二次モーメントと回転半径を大きくすることが可能です。構造安定性は、同じ厚さの平圧延部品よりも大幅に優れています。

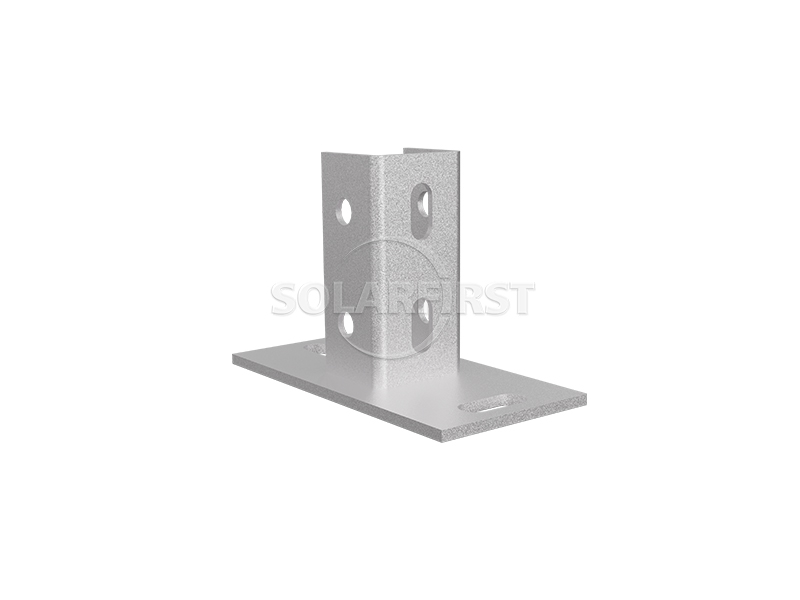

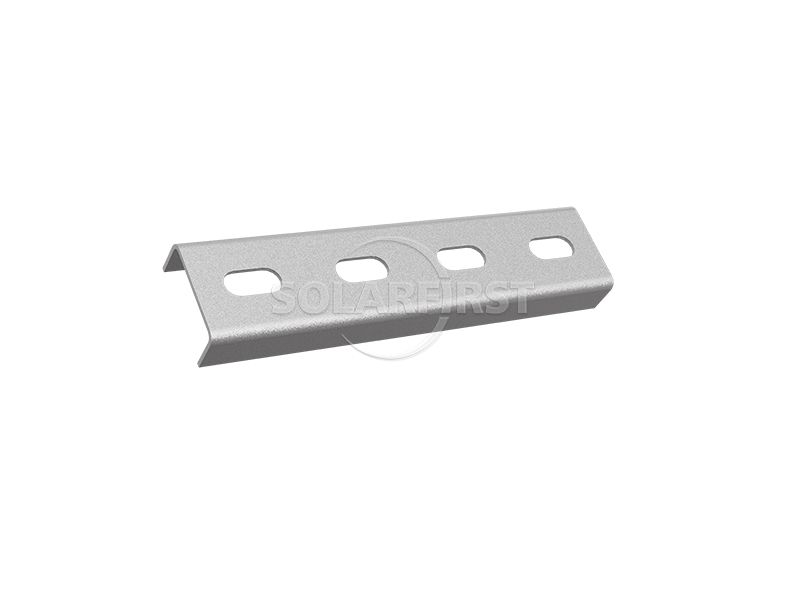

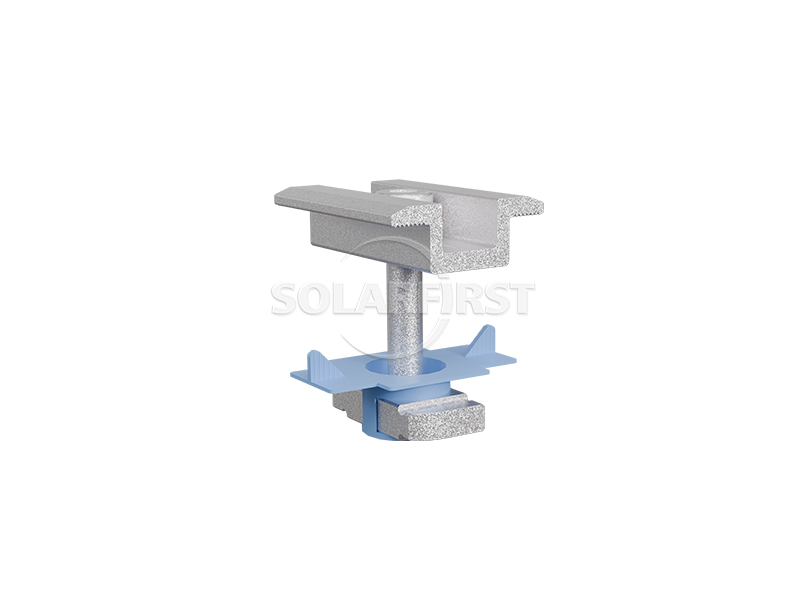

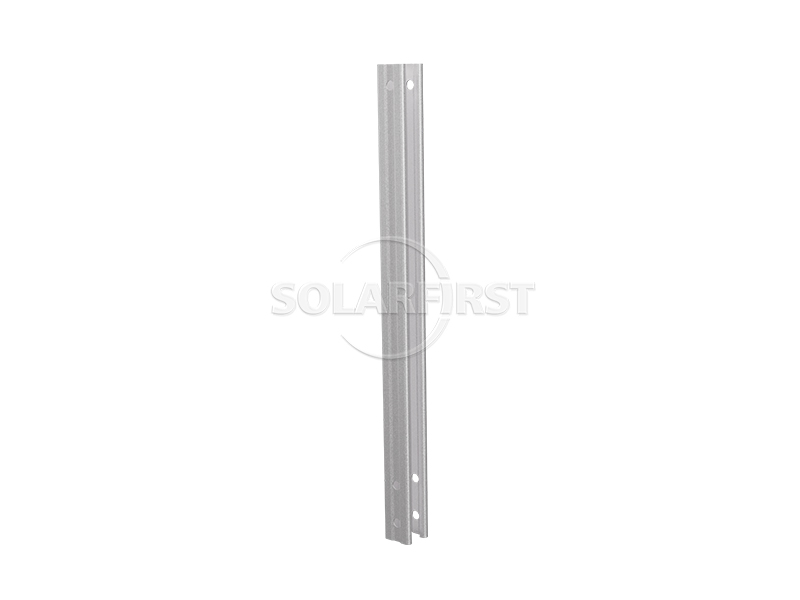

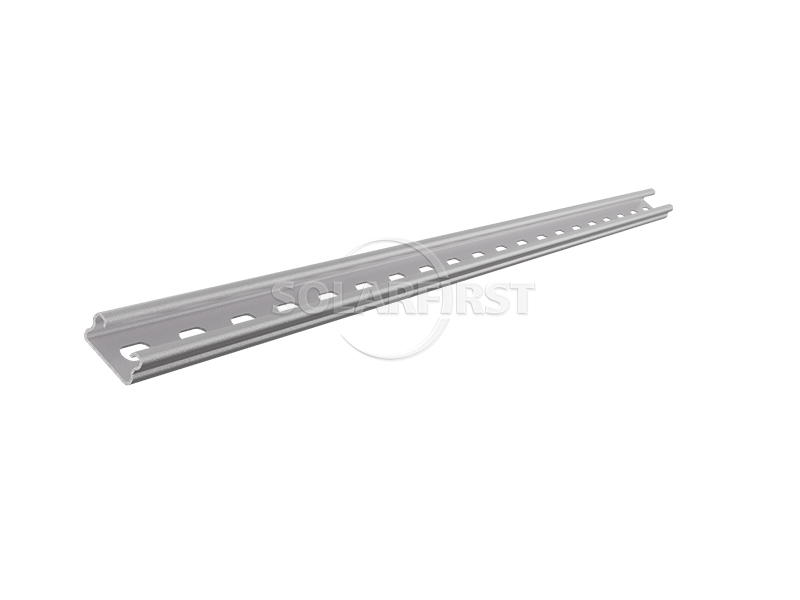

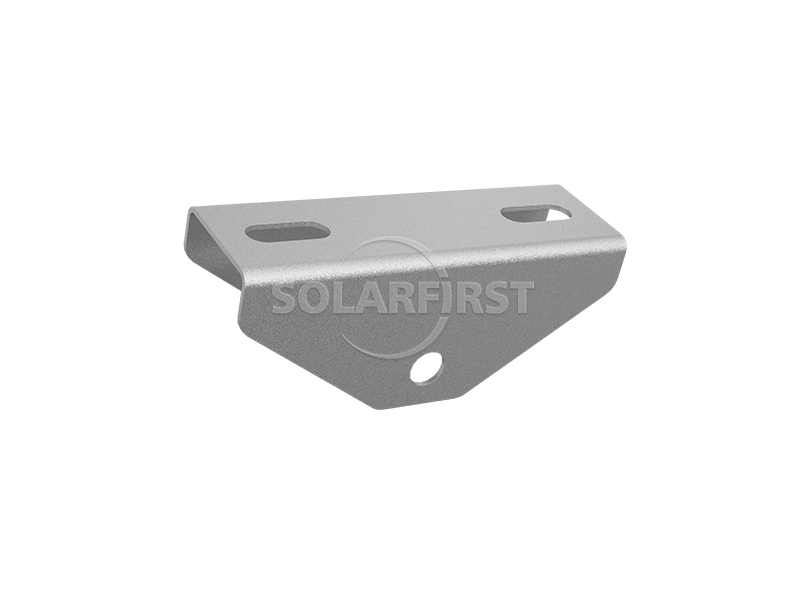

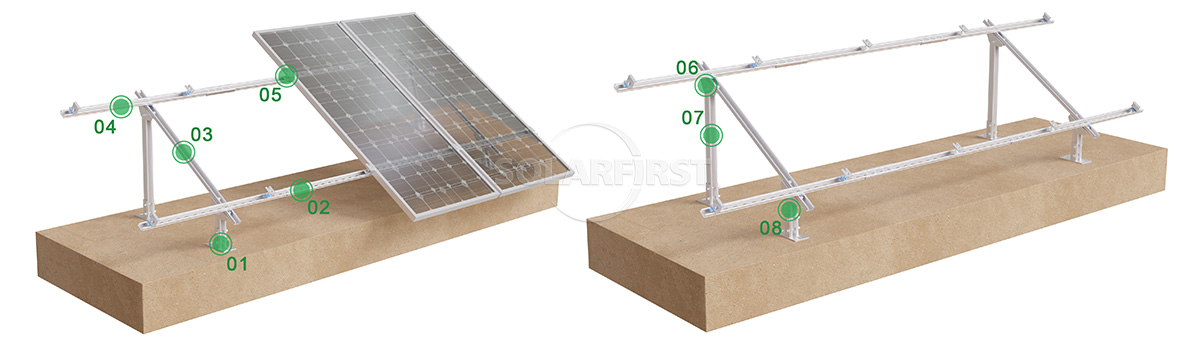

製品構成部品

アドバンテージ

▶ 優れた強度対重量比：

内側の圧延エッジ設計により、断面回転半径が大幅に増加し、同重量の通常のアングル鋼と比較して約25%～40%の能力向上を実現し、使用する鋼材の量を効果的に削減します。

▶ 優れたねじり抵抗：

両側の縁が閉じた設計は、閉じた断面形状と同様の効果を生み出し、通常のチャンネル鋼に比べて著しく優れたねじり抵抗と横方向の安定性を示します。

▶ 防錆寿命の延長：

溶融亜鉛めっき層は均一で緻密であり、屋外での耐用年数は（環境にもよるが）20～30年に達し、メンテナンスコストを大幅に削減できる。

▶ 柔軟で便利な処理：

通常の切断機やプレス機で切断・穴あけ加工が可能で、長さも現場で自由に調整できます。目盛りが付いているため、測定誤差を軽減できます。

▶ 高い設置効率：

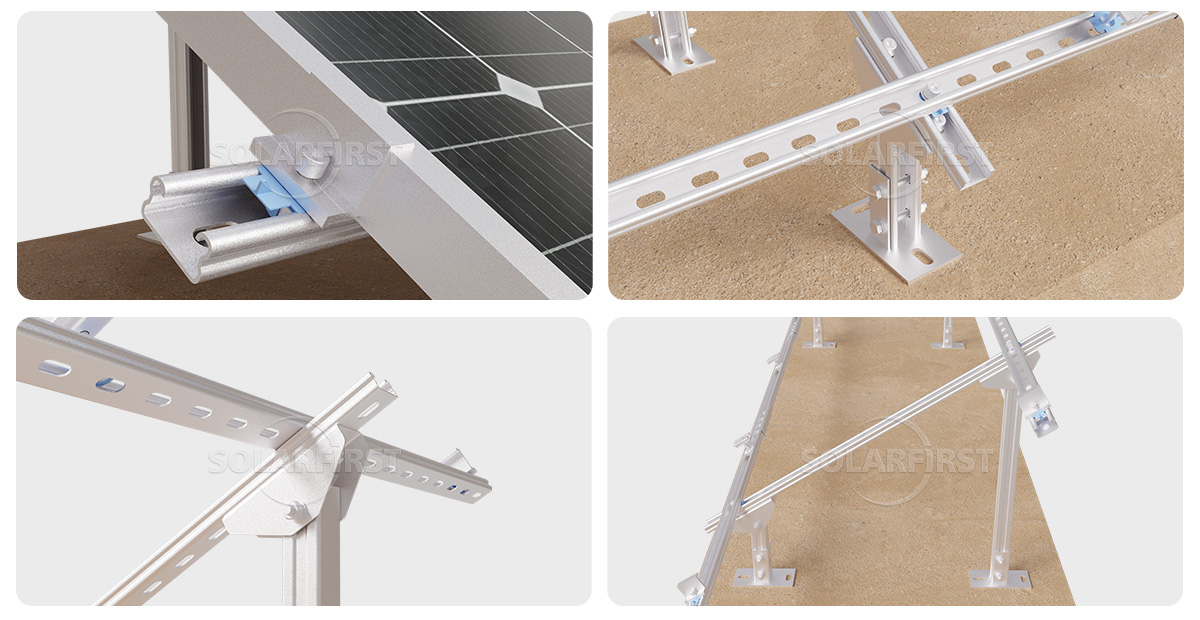

専用の接続部品を使用することで、「ボルト1本で固定」が可能です。溶接が不要なため、労力と補助材料費を削減できます。特に高所作業に適しています。

▶ 仕様はカスタマイズ可能です。

断面形状（しわの角度、しわの長さ）、壁厚、亜鉛メッキ層の厚さなど、すべてプロジェクトの荷重要件に応じて非標準的にカスタマイズでき、特別な設計ニーズに対応できます。

パラメータ

適用可能なシナリオ

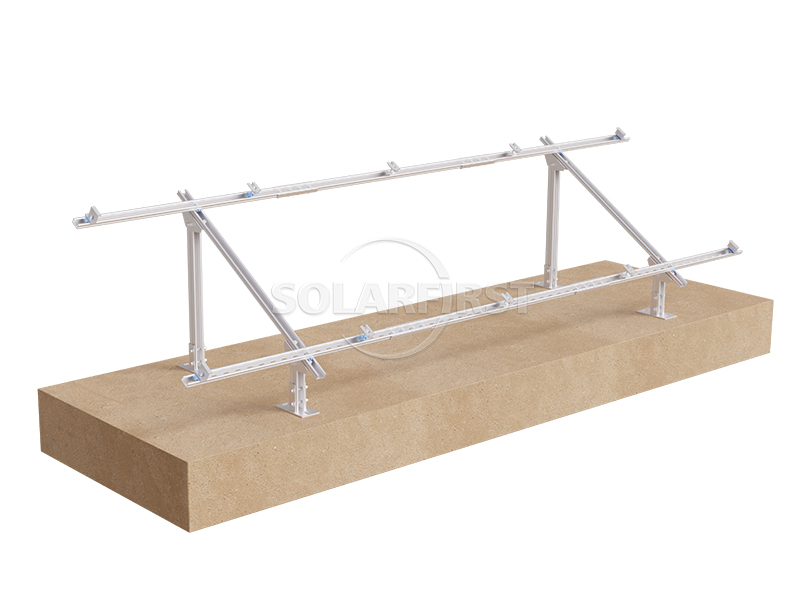

▪ 大規模集中型地上設置型発電所：

平地、草原、砂漠、ゴビ砂漠などの開けた場所で、主荷重支持母屋や斜めブレースとして使用され、単柱または二柱の支持システムを形成する。

▪ 商業用および住宅用地上設置型太陽光発電システム：

工場敷地、遊休農地、農業用温室周辺など、小規模から中規模の地上設置型プロジェクトにおいて、柱、斜め梁、水平ブレースとして使用されます。

▪ コンクリート製平屋根（追加支持構造付き）：

太陽光発電モジュールを支える傾斜母屋または平母屋として、バラスト基礎と組み合わせて使用​​されます。

▪ 養殖・太陽光発電ハイブリッドシステムおよび農業・太陽光発電ハイブリッドシステム：

天井高が高い場合の主要な耐荷重部材として使用され、風荷重や長期にわたる湿潤環境による腐食に効果的に抵抗します（亜鉛メッキアルミニウムマグネシウムめっきまたは強化防食処理が必要です）。

▪ 山がちで傾斜のある地形：

前後の支柱の高さの差を調整し、内圧延されたC字型鋼材の接続用長穴を使用することで、5～15°の傾斜地にも対応可能です。

重要な注意事項：

▶ 選択計算：

実際の荷重（静荷重、動荷重、風荷重、積雪荷重）と支持間隔に基づいて、構造技術者に当該断面の耐力について検討してもらうようにしてください。経験だけで安易に選択しないでください。

▶ 亜鉛めっき層の保護：

現場での切断や穴あけ作業後は、切断面に亜鉛を豊富に含む補修塗料を塗布し、表面からの錆の拡散を防ぐ必要があります。

▶ 接続金具：

内側の巻き込み形状に完全に適合する専用の接続部品のみを使用してください。通常のL字型アングルクリップではしっかりと固定できず、緩みやすいです。

▶ 取り付けトルク：

ボルトの締め付けトルクは、設計要件に従って行う必要があります。締め付けが強すぎると、端部が反り返るなどの変形が生じる可能性があり、緩すぎると、十分な滑り止め効果が得られません。

▶ 保管時の保護:

輸送および保管中は、重い物が上に乗って変形しないようにしてください。長期の屋外保管の場合は、湿気を防ぎ、亜鉛メッキの損傷を防ぐために、高い場所に置いてください。

▶ 溶接に関する制限事項：

溶接が必要な場合は、低水素溶接棒を選択し、入熱量を適切に制御する必要があります。溶接後は、防錆処理を再度施してください。ボルトによる完全接続を強く推奨します。

まとめ

炭素鋼ブラケット（内圧延鋼）は、冷間曲げ加工と内圧延エッジ構造により軽量かつ高強度を実現した特殊な構造材です。高い耐荷重性、優れたねじり抵抗、容易な設置、そして長期にわたる耐候性を兼ね備え、現代の鉄骨構造支持システムの理想的な基本部材となっています。従来の鋼材が抱える重量、多量の溶接、不十分な防食といった欠点を克服しています。特に、工期、後々のメンテナンス、そしてライフサイクルコストに厳しい要求があるエンジニアリングプロジェクトに最適です。太陽光発電、建築機械・電気設備、公共施設など、あらゆる分野において、内圧延鋼ブラケットは安全で経済的、かつ持続可能な支持ソリューションを提供します。
