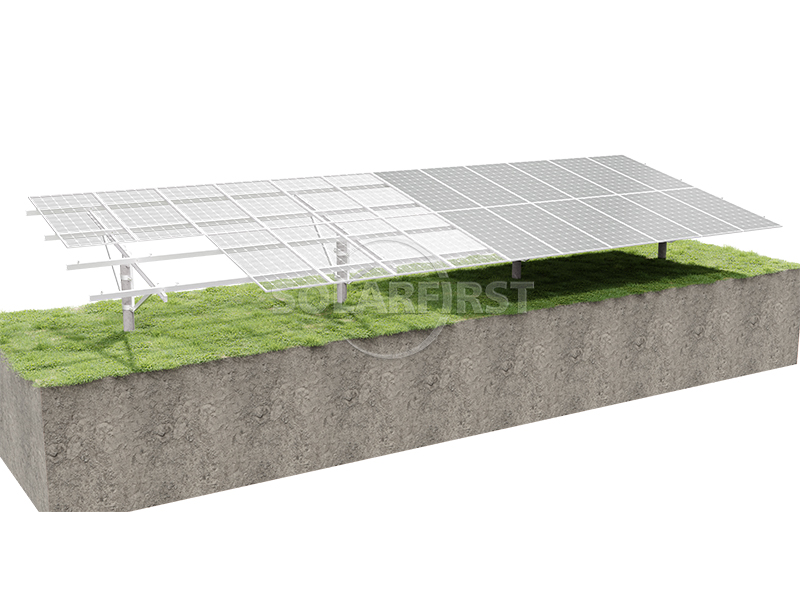

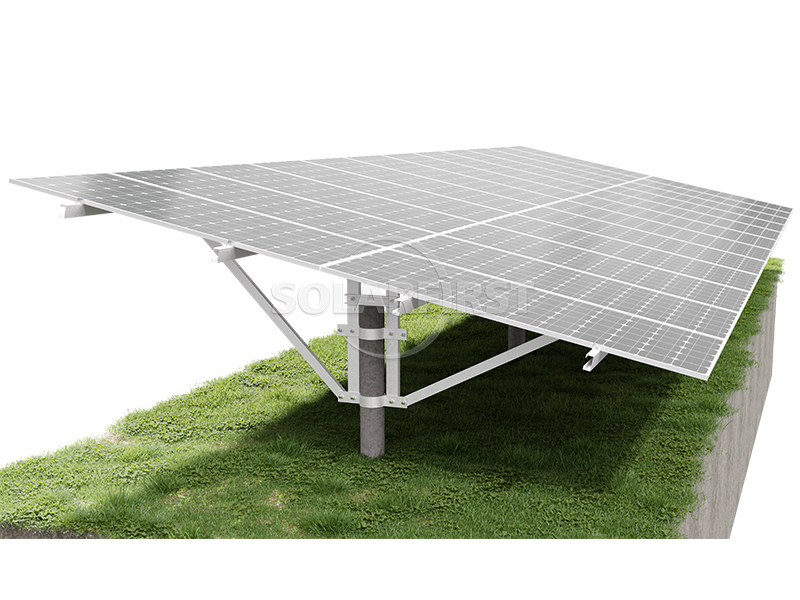

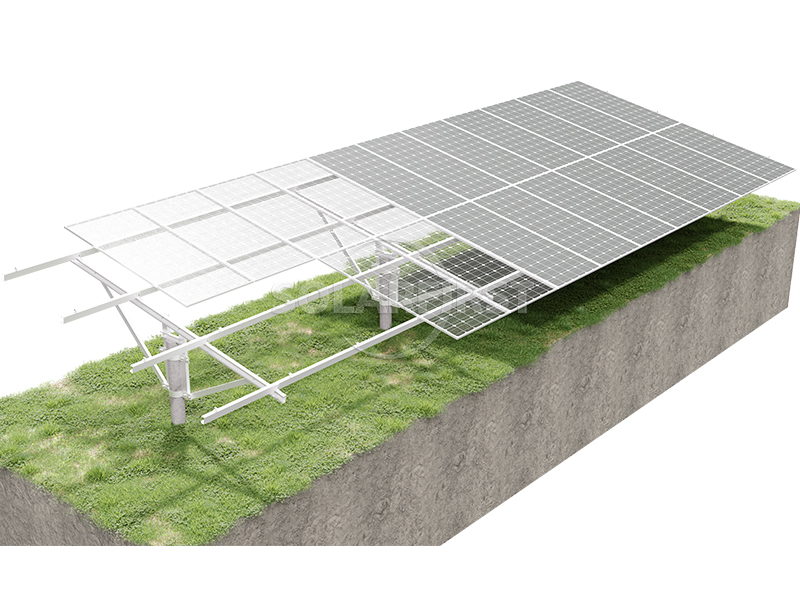

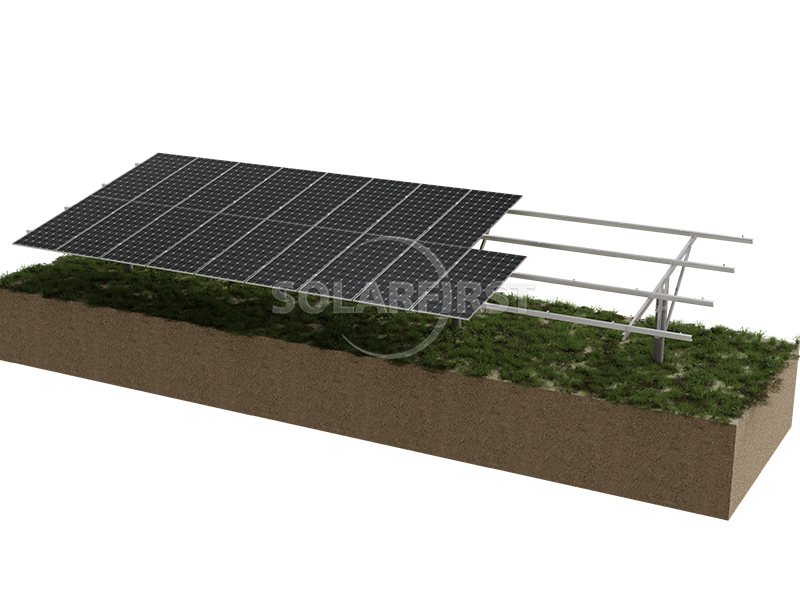

PHC製パイル式ソーラー地上設置型架台 - 炭素鋼

炭素鋼製地上設置型太陽光発電（PV）支持システム（PHCパイプ杭）は、プレストレスト高強度コンクリートパイプ杭（PHC杭）を基礎とし、炭素鋼製PV支持システムを組み合わせた一体構造です。PHCパイプ杭は、静圧またはハンマー打ち込みによって地中に打ち込まれ、従来のコンクリート製独立基礎や帯状基礎に取って代わります。上部支持システムには、Q235BまたはQ355B炭素鋼形材が使用され、溶融亜鉛めっきまたは亜鉛アルミニウムマグネシウム防錆処理が施され、太陽光発電モジュールを固定します。

本製品は、PHC鋼管杭の高い耐荷重性、優れた曲げ抵抗性、迅速かつ環境に優しい施工性といった特長と、炭素鋼製支保工の高い強度、コスト管理の容易さ、加工の容易さといった特長を兼ね備えています。現在、大規模地上設置型発電所、特に漁業と太陽光発電の統合プロジェクトや軟弱地盤地域における基礎支持ソリューションとして広く採用されています。

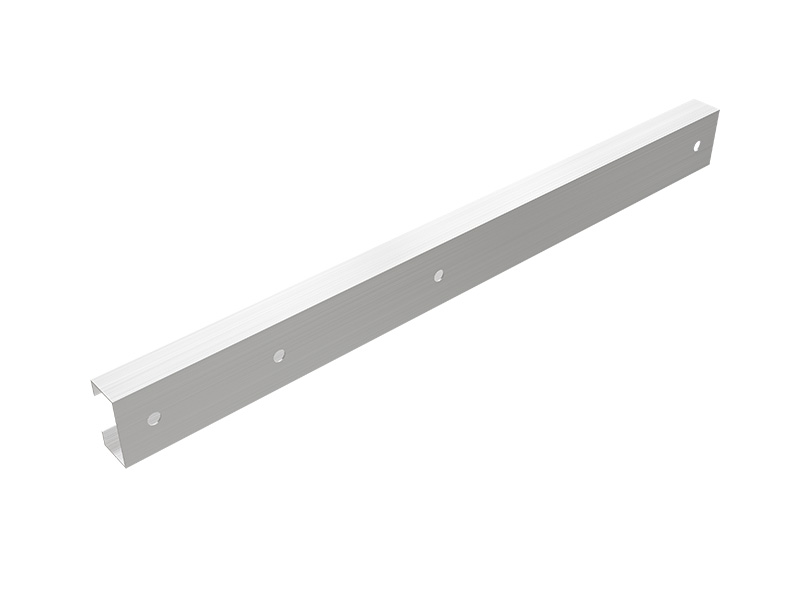

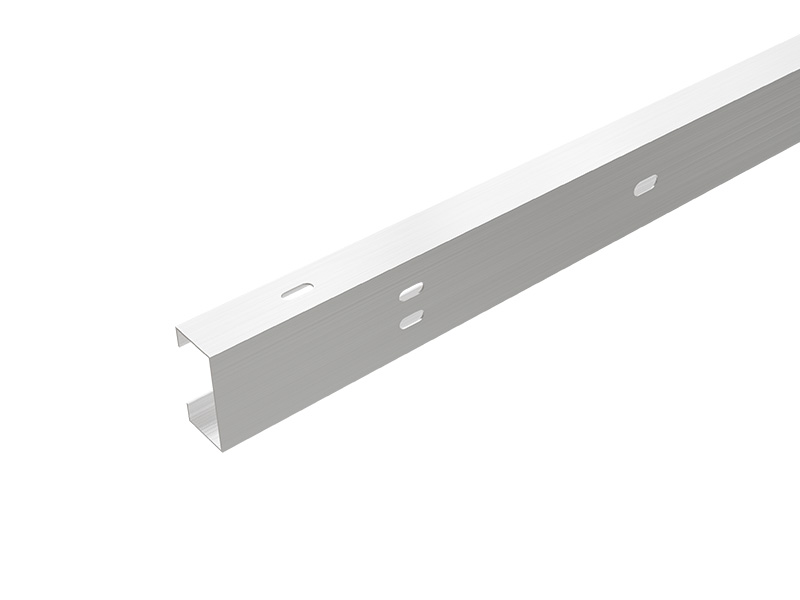

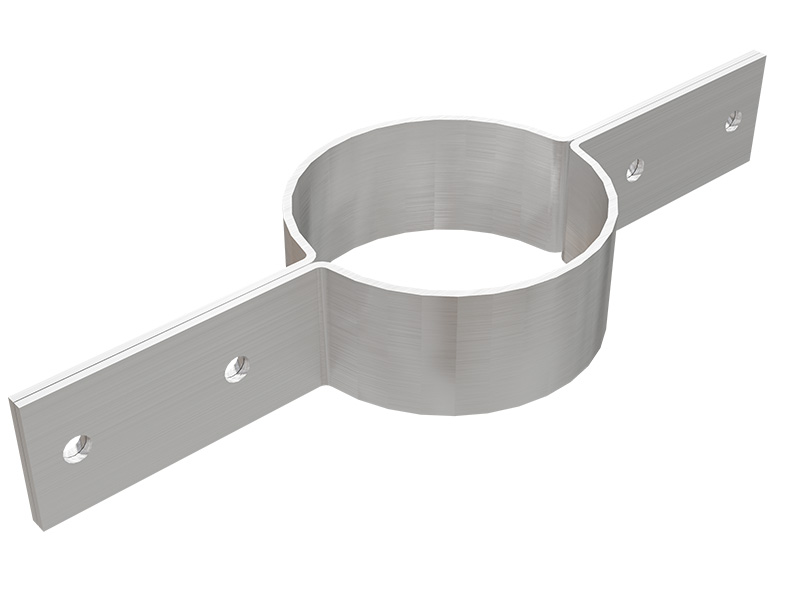

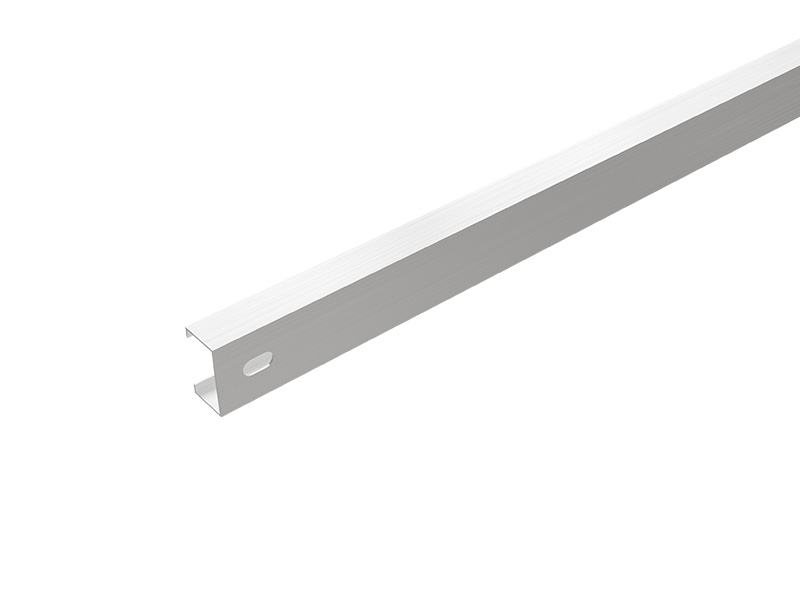

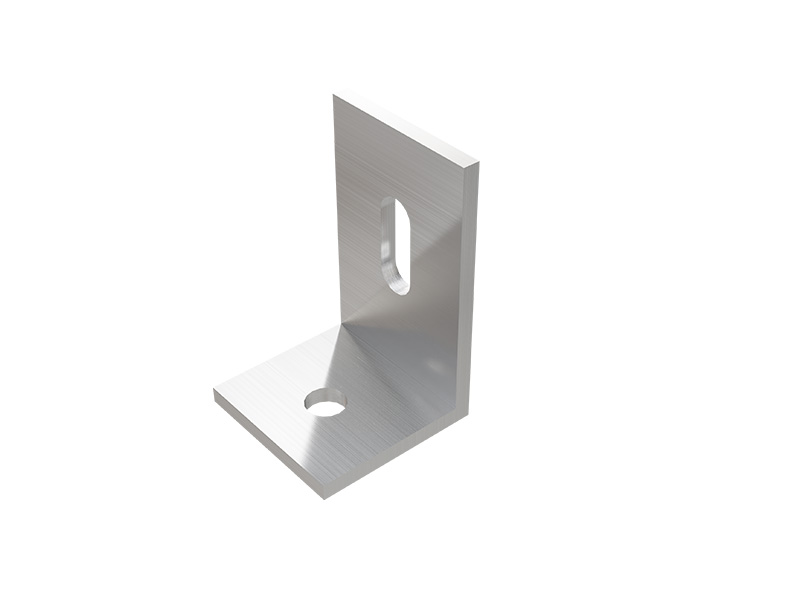

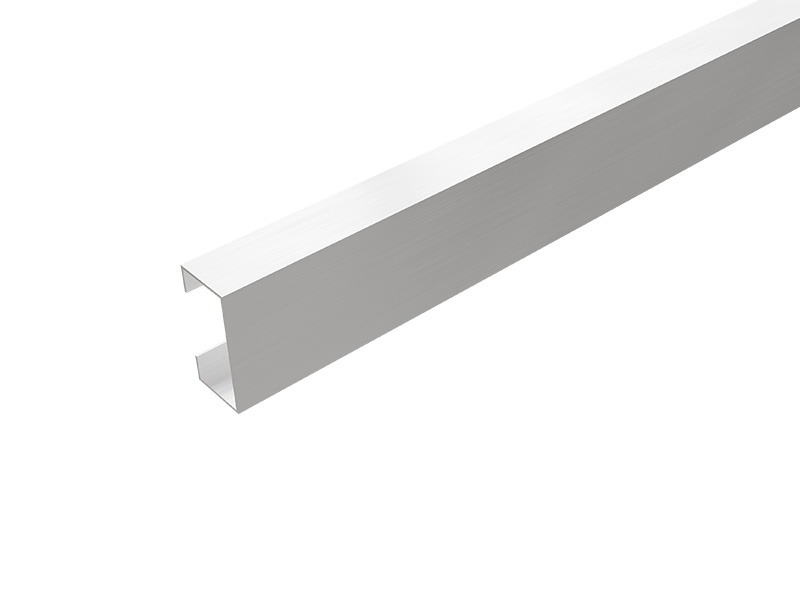

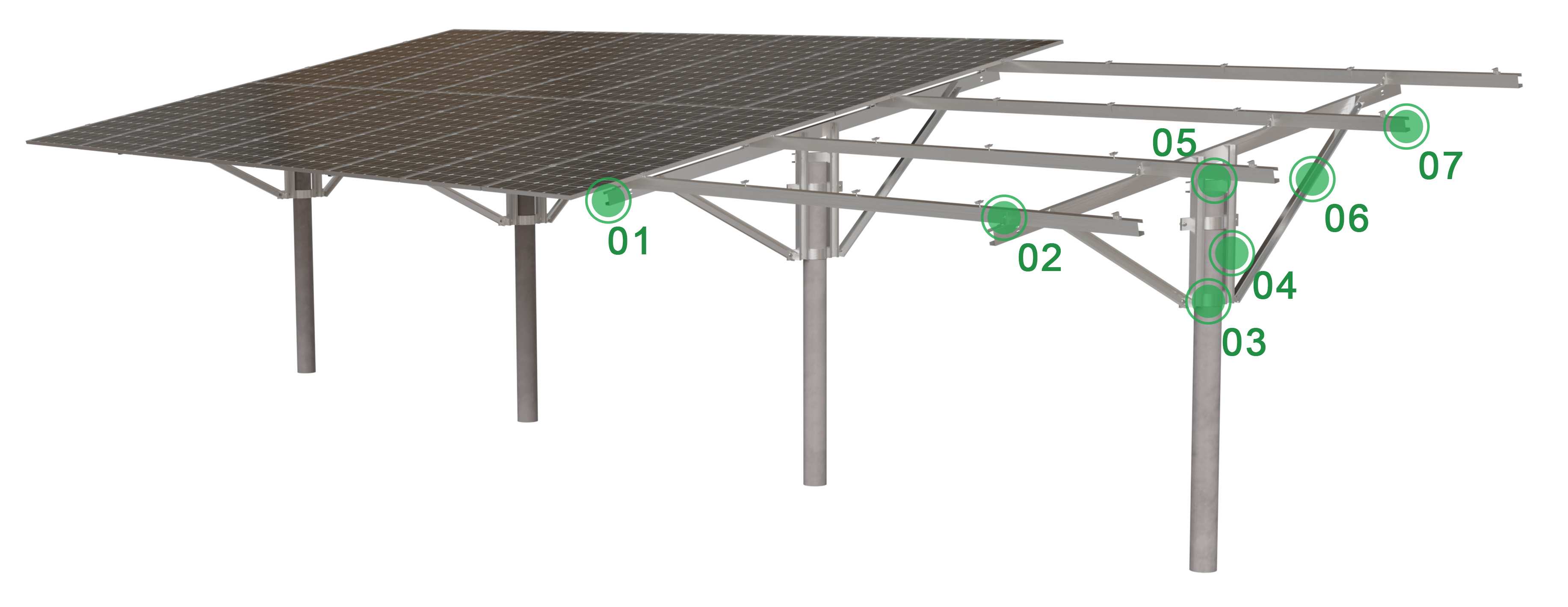

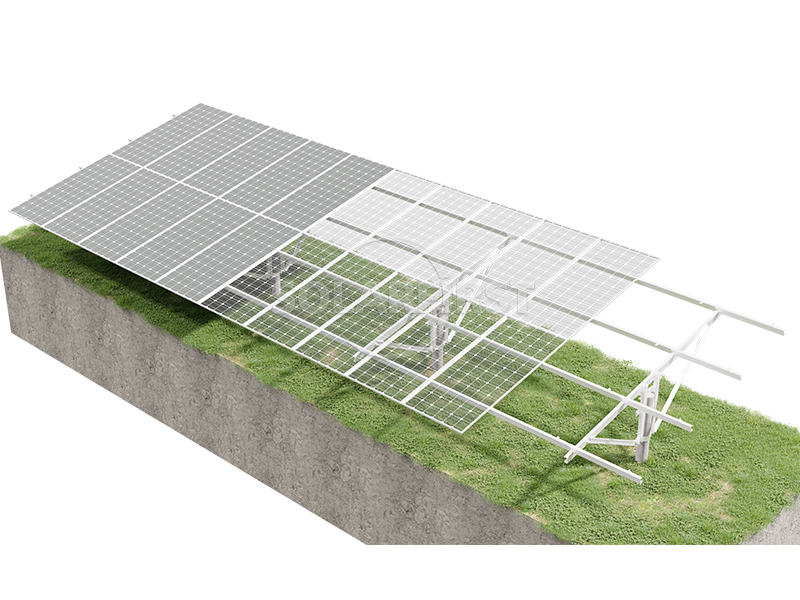

製品構成部品

アドバンテージ

▪ 高い耐荷重性と最小限の変形：

PHC管杭は、C80以上の高強度コンクリートとプレストレス鋼棒を使用しており、通常の現場打ち杭に比べて圧縮力、引張力、水平力に対する抵抗力が著しく優れています。また、杭本体内部のひび割れ制御も厳格に行われています。

▪ 迅速な建設と短い工期：

静圧式またはディーゼルハンマー式の杭打ち機を使用すれば、1台の機械で1日に100～300本の杭を打ち込むことができます。コンクリートの養生は不要で、支持構造物をすぐに設置できます。

▪ 環境に優しい：

掘削不要、泥の排出なし、低騒音（静圧工法）、水域や土壌への影響が最小限であるため、生態系に敏感な地域に特に適しています。

▪ 全体的なコストメリット：

軟弱地盤地域では、掘削杭と鋼製支持構造物を用いた基礎と比較して、PHCパイプ杭基礎はコストを20～30％削減でき、工期短縮による大きなメリットも得られます。

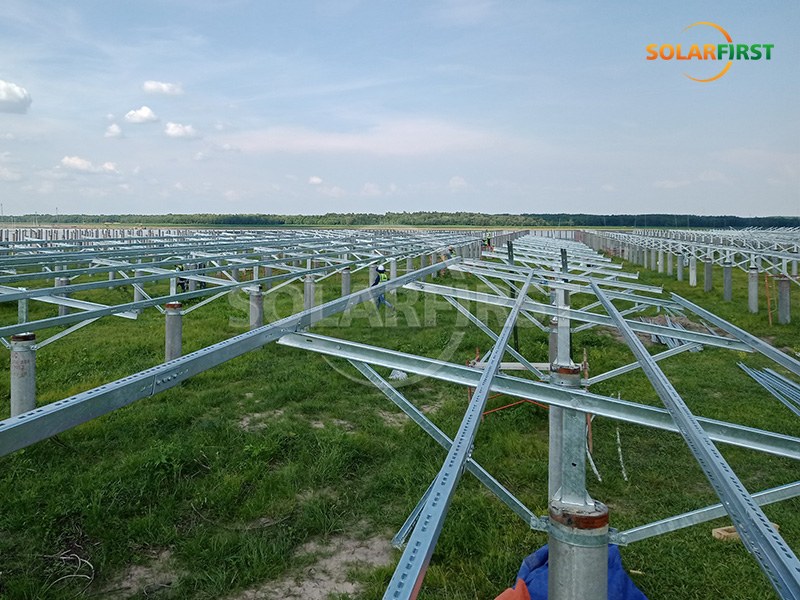

▪ 支援と基盤の統合的な連携：

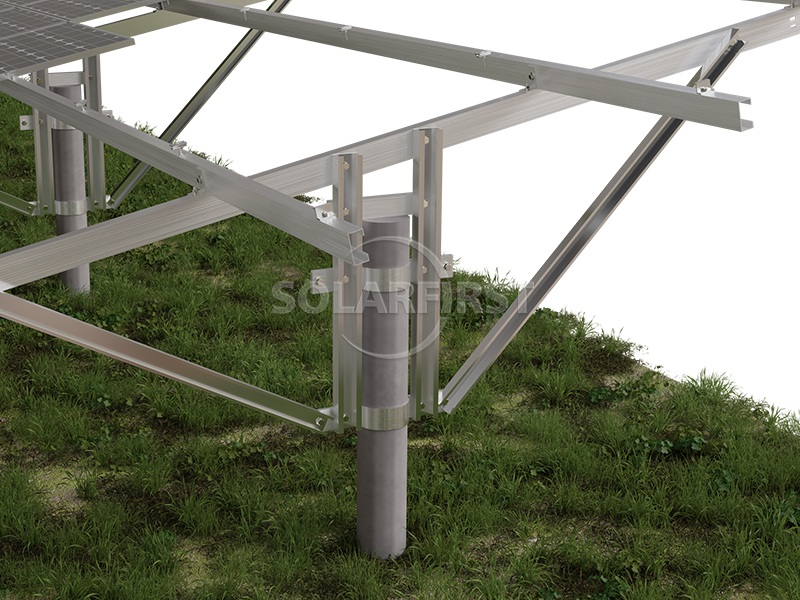

PHC杭は、上部にあらかじめ埋め込まれた鋼板またはフランジを備えており、これらは現場で炭素鋼柱に溶接またはボルト締めされるため、確実な剛性が確保され、二次的なグラウト注入が不要となる。

▪ 大スパン支持構造に対応可能：

炭素鋼製の支保工は高い剛性を持ち、PHC管杭の高い曲げ抵抗と組み合わせることで、杭間隔を広く（通常4～8メートル）することができ、使用する杭の本数を減らすことができる。

パラメータ

適用可能なシナリオ

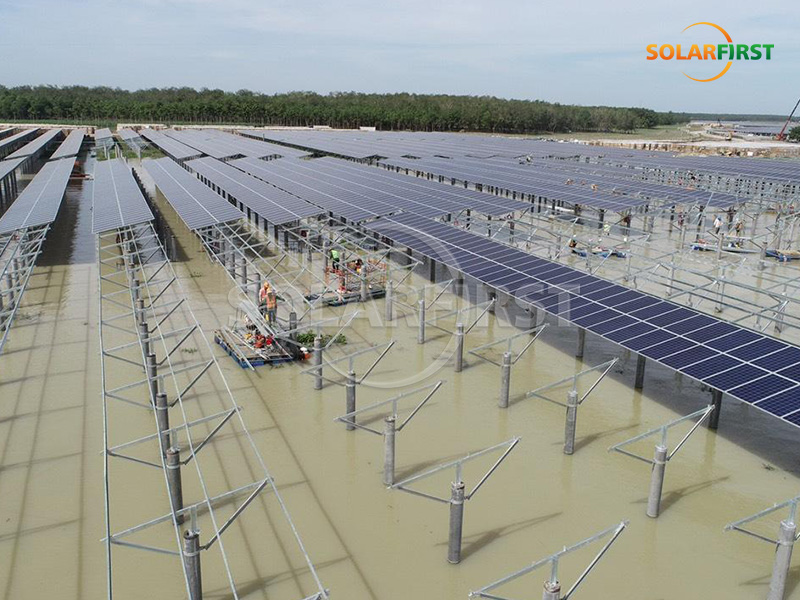

▶ 太陽光・養殖ハイブリッド発電所：

養魚池、エビ養殖池、その他従来型の基礎掘削が困難な水域では、PHCパイプ杭を水面に直接設置できます。これらの杭は耐腐食性、耐凍結融解性に優れており、養殖に悪影響を与えることはありません。

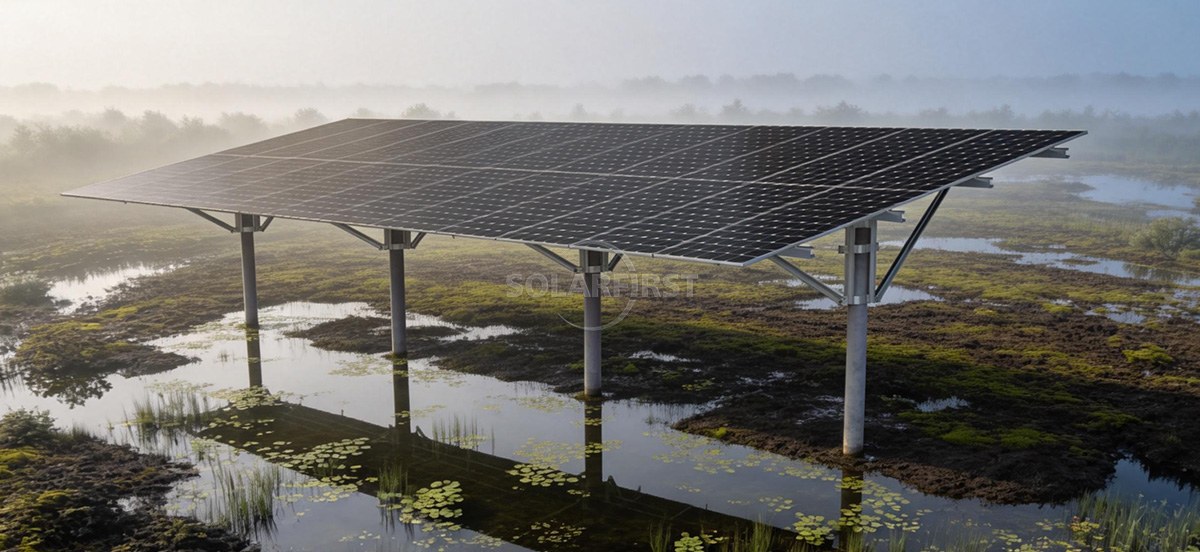

▶ 干潟、湿地、氾濫原：

地下水位が高く地盤が軟弱な地域では、掘削時に地盤が崩落する危険性があります。PHCパイプ杭は打ち込むことで、排水作業を不要にします。

▶ 軟弱地盤およびシルト地帯：

沿岸沖積平野や湖沼堆積地域では、PHC管杭は横方向摩擦と先端支持力によって確実な支持力を提供する。

▶ 砂漠とゴビ砂漠：

地盤が軟弱で腐食性の高い環境下では、PHC管杭は地表の風成砂を貫通して安定した支持層に到達することができる。

▶ 山岳地帯および丘陵地帯：

緩やかな傾斜地や表土の薄い地域では、大規模な土木工事を避けることができ、生態系への影響を軽減できる。

▶ 農業・牧畜向け太陽光ハイブリッド発電所：

太陽光発電パネルの高さを上げることで、下のスペースを植栽や放牧に利用できます。PHCパイルは表土へのダメージを最小限に抑えます。

適用可能な土壌の種類

• 軟らかく、または可塑性のある粘着性土壌： 側面摩擦が良好で、杭打ちが容易です。
• シルト、シルト質の砂： 中密度から高密度のシルトは高い支持力を発揮できるが、高出力の杭打ち機が必要となる。
• シルト、シルト質土壌： 摩擦杭の設計では、十分な杭長が必要ですが、杭の座屈安定性も検証する必要があります。
• 緩い砂から中程度の密度の砂： 杭先端部の支持層が良好であること、杭先端部の選択（開放型／閉鎖型）に注意すること。

注意点

まとめ

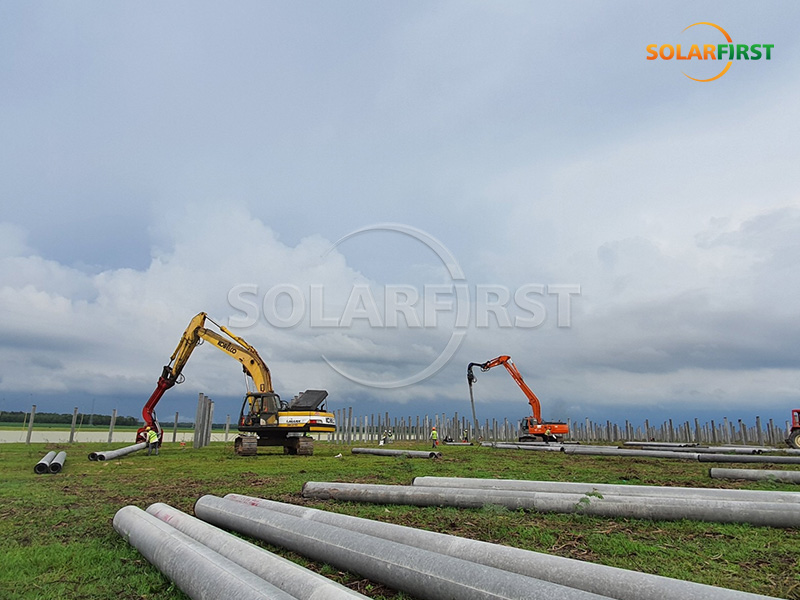

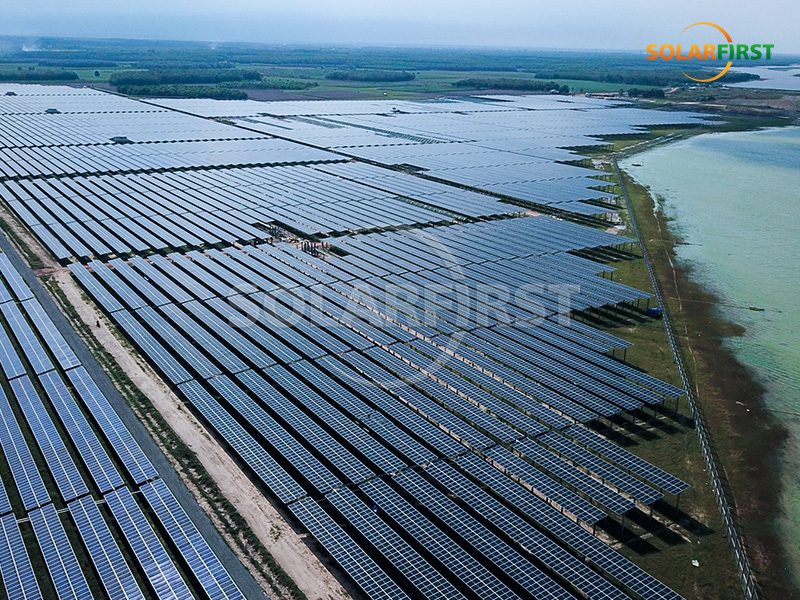

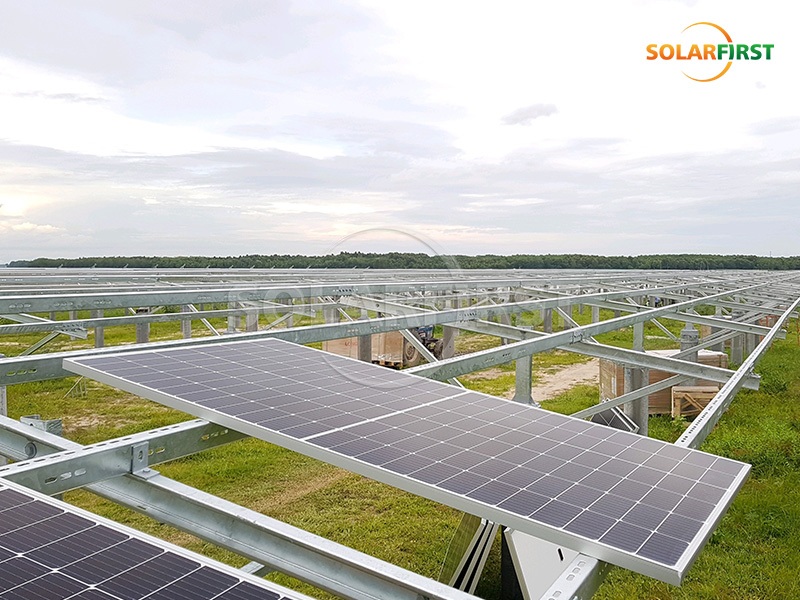

Solar Firstプロジェクトリファレンス
