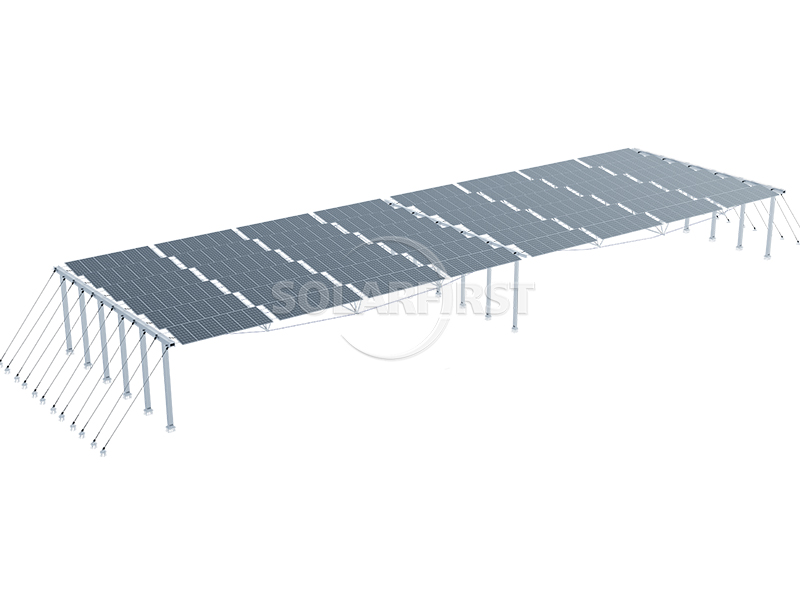

二重ケーブル支持式フレキシブル太陽光発電（PV）支持システムは、上下のケーブルトラス構造を採用し、プレストレス鋼線によって荷重を支え安定化する二重ケーブルネットを形成します。これにより、より広いスパン（通常30～40メートル）とより高いクリアランス（通常8メートル未満）を実現できます。従来の固定支持システムと比較して、基礎の使用量を削減できるため（データでは約55%削減とされていますが、実際の数値はレイアウトによって異なります）、地盤への影響を最小限に抑えたり、土地利用効率を向上させたりする必要のあるPVプロジェクトに適しています。主に下水処理場、農業・太陽光発電統合、漁業・太陽光発電統合向けに設計されており、山岳地帯、丘陵地帯、平野部、砂漠、沿岸地域など、さまざまな地形に対応可能です。
製品説明

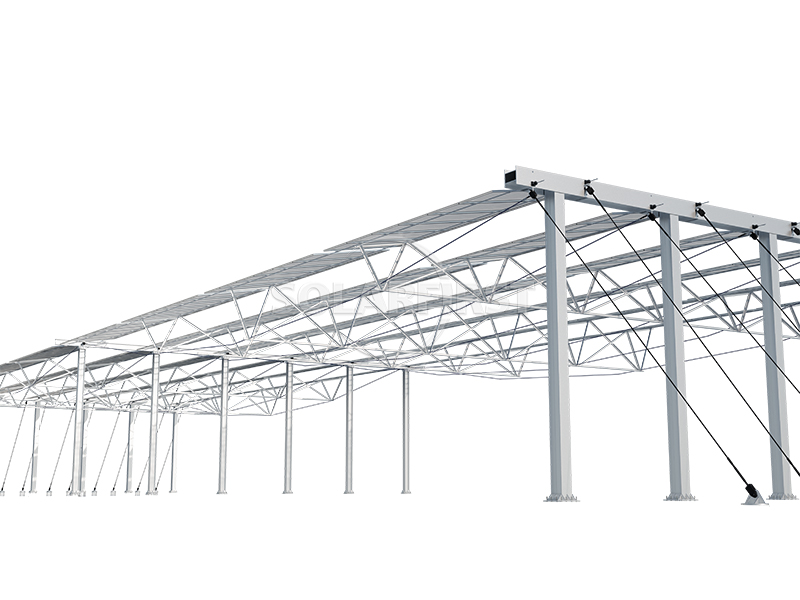

技術的な観点から見ると、二層ケーブルフレキシブルサポートシステムは、上下のケーブル層間の支柱またはケーブルを介して安定した空間的な荷重支持システムを形成し、コンポーネントアレイが優れた耐風剛性と変形協調性を実現できるようにします。上層のケーブルは主に垂直荷重を支え、下層のケーブルは逆プレストレスと安定化を提供し、風や雪などの動荷重下での変位振幅を共同で制限します。この構造は、施工時の張力と固定に高い精度が求められますが、完成後は比較的均一なコンポーネント設置面を提供できます。コンポーネントは水平または垂直に配置でき、固定角度は一般的に20°を超えず、プロジェクトの要件に応じて限られた範囲内でカスタマイズできます。

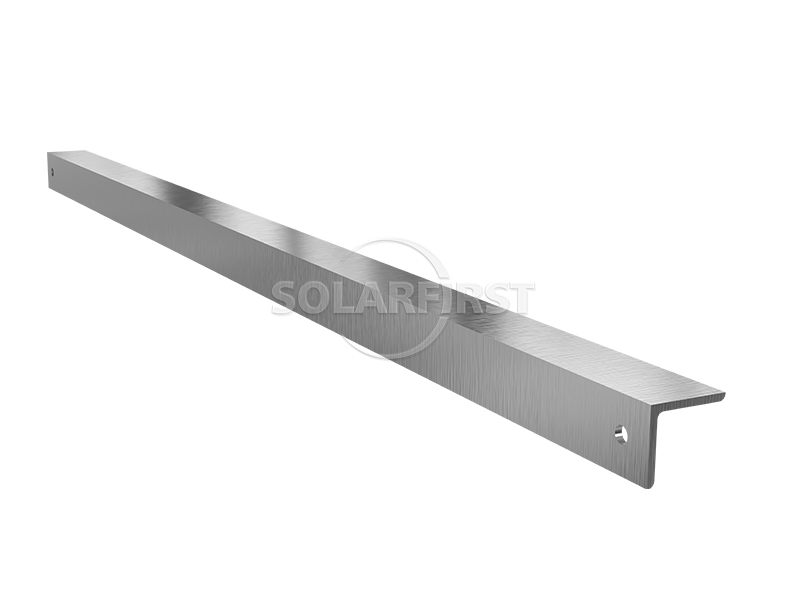

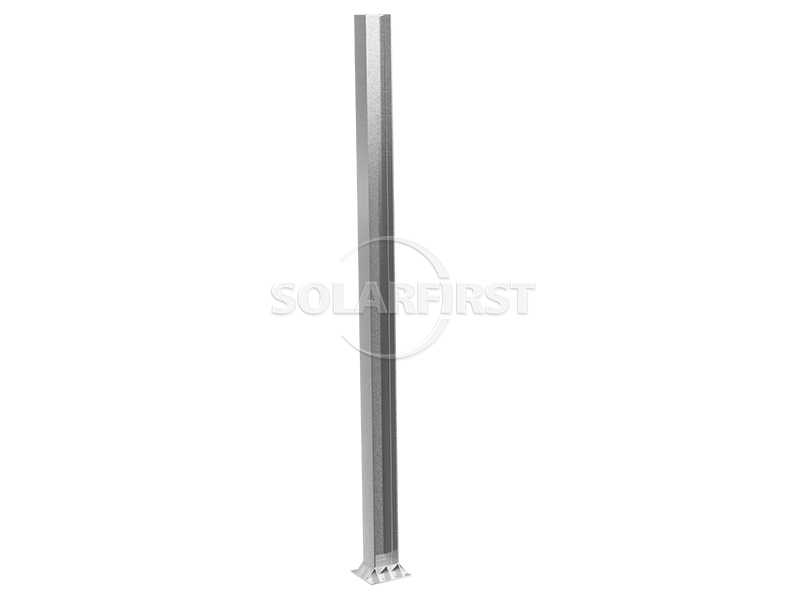

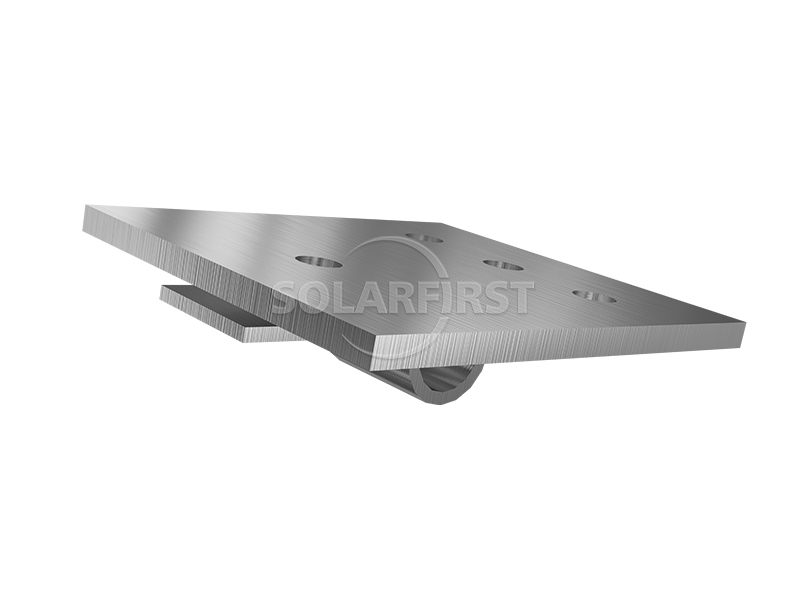

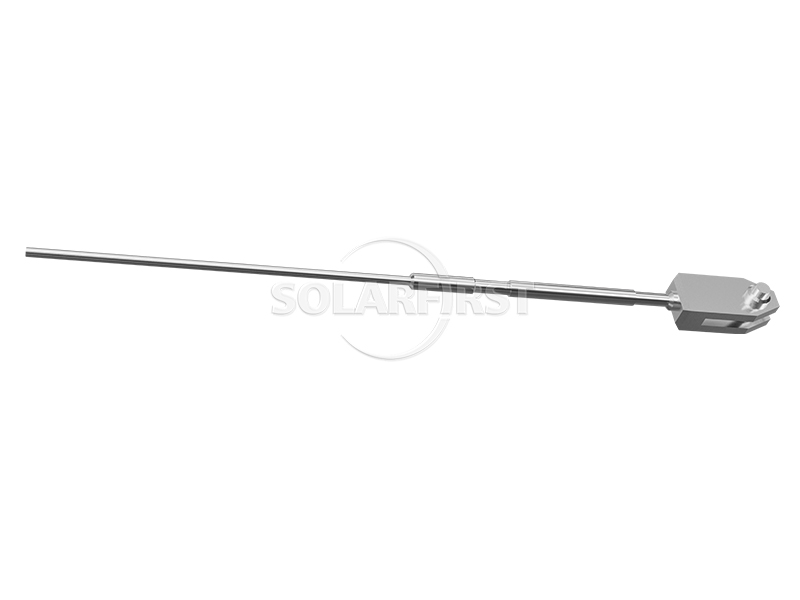

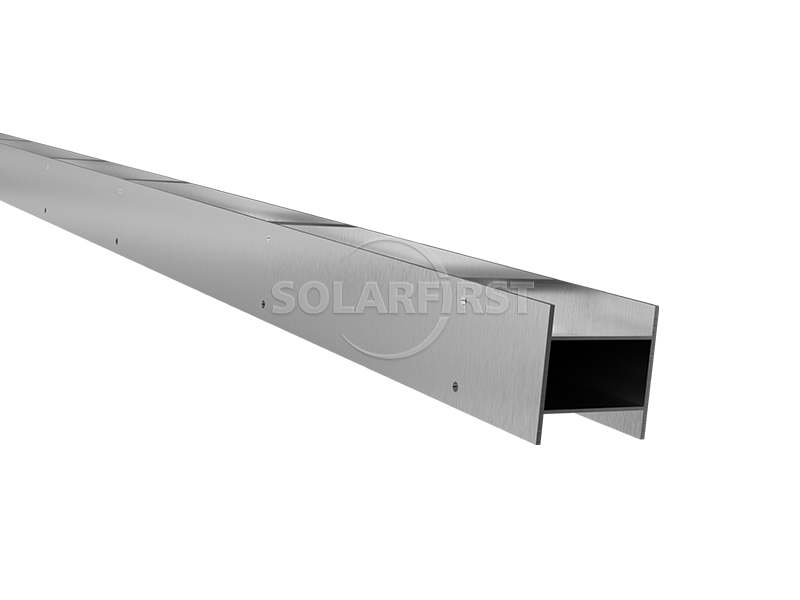

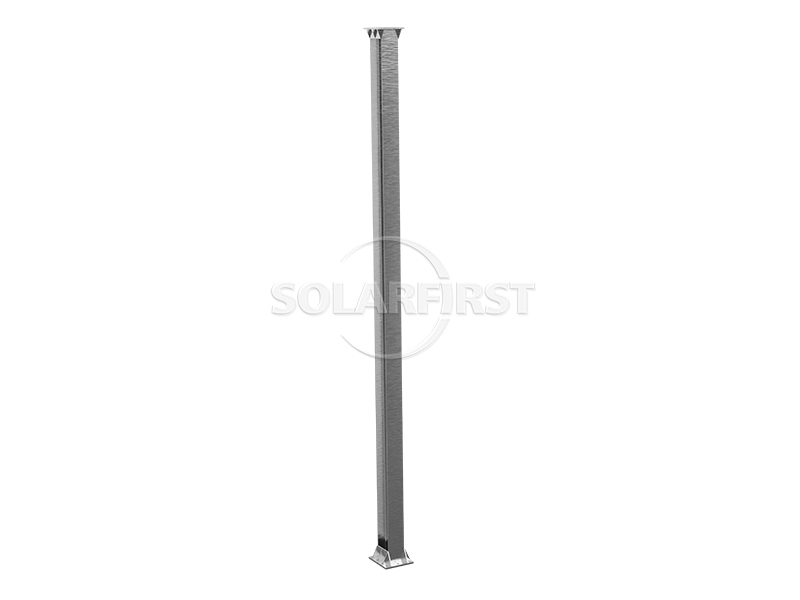

製品構成部品
アドバンテージ
▶ 基礎知識が比較的少なくて済む：
同じ容量であれば、従来の固定支持構造に比べて基礎の数を約55%削減できる可能性があります（正確な数は配置や地形によって異なります）。
▶ 大スパンと高クリアランス：
下部には、農作物の栽培、養殖、または機器の通行のための十分なスペースが確保されています。
▶ 優れた地形適応性：
山岳地帯、丘陵地帯、平野部、砂漠地帯、沿岸地域など、あらゆる環境に適応可能。
▶ 優れた耐風性：
二重構造のケーブルトラス構造は全体の剛性向上に貢献し、さらに南北方向の安定化タイロッドと耐風ケーブルを備えることで、安定性をさらに高めている。
▶ 多様な腐食防止オプション：
溶融亜鉛めっき鋼線、亜鉛アルミニウムマグネシウム合金鋼線、および亜鉛層の重量が異なる鋼線は、環境腐食レベルに応じて選択できます。
▶ 費用対効果：
初期投資は従来の支援策よりも高額になる可能性があるが、長期的な安定性と土地利用効率を考慮すると、より優れた費用対効果が得られる可能性がある。.
パラメータ
| 基本タイプ | PHC/現場打ち杭 |
| モジュール配列 | 横向き／縦向き |
| モジュール固定 | ボルト／クランプ |
| 角度 | ≤20°（カスタマイズ可能） |
| 環境温度 | -20℃～60℃ |
| 材料 | Q235B/Q355B/Q420など |

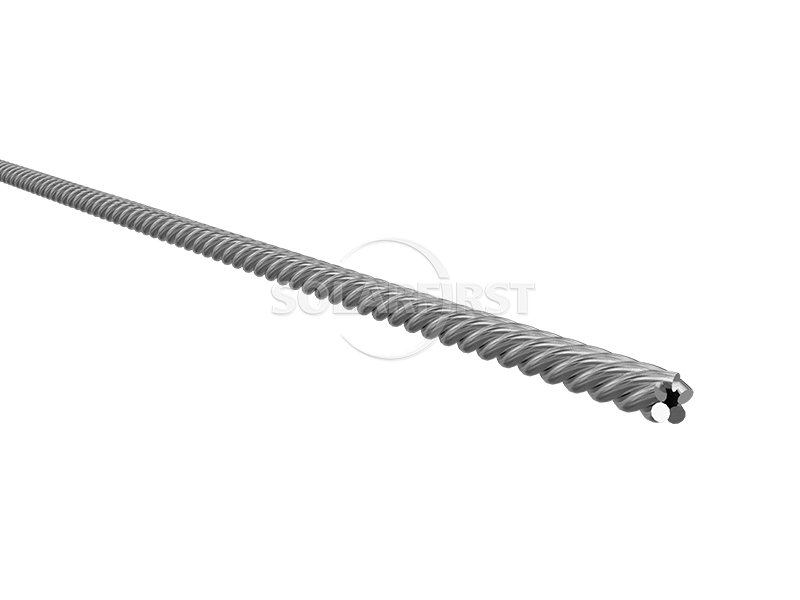

| 鋼線 | 高強度・低リラクゼーションプレストレス亜鉛メッキ鋼線 |

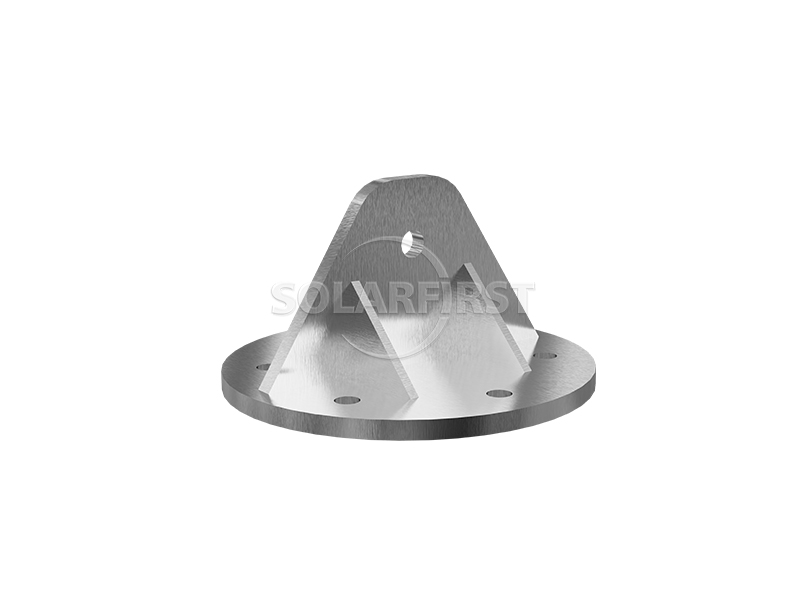

| アンカー装置 | スクイーズアンカー／クリップアンカー（ロック機構付き） |
| コーティング | 亜鉛メッキされたファスナー（厚さ45μm以上）。 構造物の亜鉛メッキ厚は65μm以上。 亜鉛アルミニウムマグネシウム両面合金、重量275g/m以上。 鋼線単位面積あたりの亜鉛層の重量：190g/m～350g/m。 |
適用可能なシナリオ

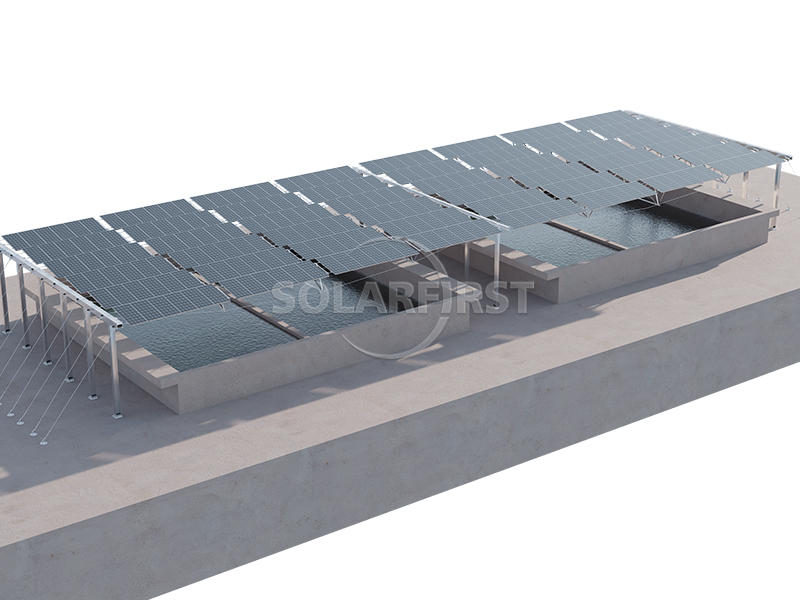

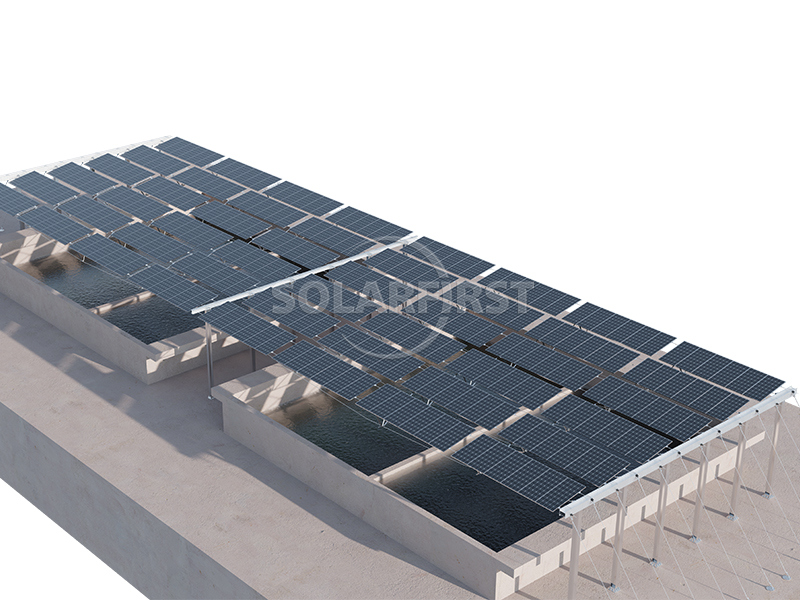

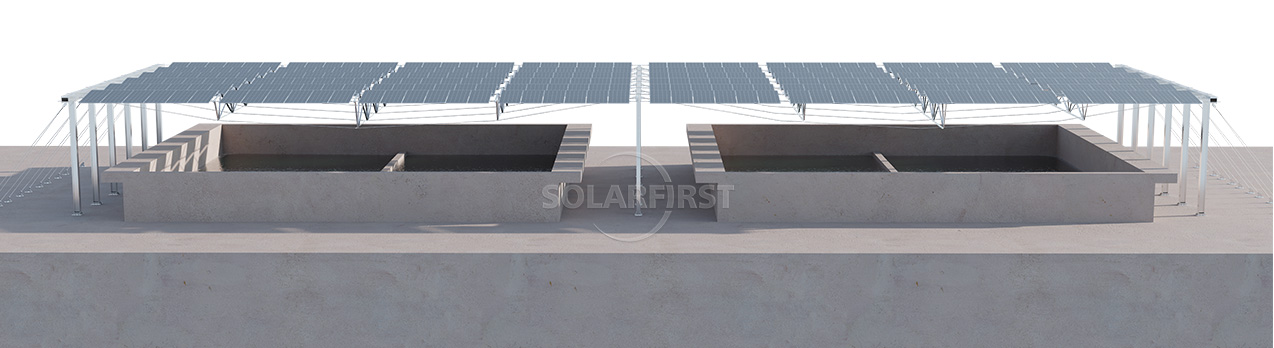

▪ 廃水処理施設（貯水槽上部の空間を利用し、運転・保守への影響を最小限に抑える）
▪ 農業用太陽光発電ハイブリッド型（高い天井高と広いスパンにより、機械の搬入が容易で自然光も取り入れやすい）
▪ 養殖・太陽光発電ハイブリッド方式（水域面積を最小限に抑え、養殖スペースを確保）
▪ 山岳地帯／丘陵地帯（基礎工事が少なく、掘削量を削減できる）
▪ 平野部／砂漠地帯／沿岸地域（腐食防止および耐風性対策を組み合わせ、選択可能）
▪ 強風環境下でのプロジェクト、または変形に関する厳しい要件があるプロジェクト
重要な注意事項：
▶ 高い施工精度が求められる：
張力調整と固定は、設計上のプレストレス値に従って実施する必要があります。この作業は、フレキシブル足場に関する経験を有する担当者が行うことを推奨します。
▶ 部品締結部の定期点検：
ボルトやクランプは風の振動で緩む可能性があるため、これはメンテナンス計画に含めるべきです。
▶ 腐食防止対策の選択は、環境に合わせて行うべきである。
高湿度で塩害の強い沿岸地域では、より高濃度の亜鉛めっき、または亜鉛・アルミニウム・マグネシウム合金の使用が推奨されます。
▶ 大きなスパンにおける部品応力の一貫性を考慮する：
ケーブルの変形がフレームに与える影響を評価し、必要に応じて中間支持材を追加するか、張力調整方法を調整する。
▶ 角度調整の制限：
固定角度は一般的に20°以下であり、これを超える角度については別途評価が必要となる。
選定に関する推奨事項（単層 vs. 二層）
▪ 単層フレキシブル構造：スパン要件が小さく、風荷重が軽いプロジェクトに適しています。
▪ 二重層フレキシブル構造：安定性、耐風性、および下部空間の利用効率に対する要求が高いプロジェクトにより適しています。
▪ 決定を下す前に、詳細な現地調査、風洞試験データの検証、およびライフサイクル全体にわたる費用対効果分析を実施する必要があります。
認証および安全記録
Solar First社のプレストレストサスペンションシステムは、CPPおよびRWDIの風洞試験認証を取得しています。試験結果によると、特定の設計条件下では、比較的高い風速（カテゴリー15の台風など）に相当する風荷重に耐えることができます。実際の耐風性能は、プロジェクト現場の風圧、地形、および施工品質に基づいて総合的に判断する必要があります。
当社には、製品の構造性能を継続的に最適化するための専門的な研究開発チームと研究所があります。
まとめ
二重ケーブル支持構造のフレキシブル太陽光発電（PV）支持システムは、基礎工事の負担を軽減しつつ、より大きなスパンと高いクリアランスを実現できる有効なソリューションです。二重ケーブルトラス構造は、耐風剛性と変形制御に貢献する一方で、設計、設置、運用、保守においてより詳細な要件を課します。この製品は多様な地形に適しており、特に陸上と水上が混在する複合用途プロジェクトにおいて、際立った構造的特徴を発揮します。ユーザーは、地形、スパン、クリアランス、耐腐食性要件、および施工能力を考慮した包括的な評価を実施し、従来の支持システムをそのまま適用することは避けるべきです。

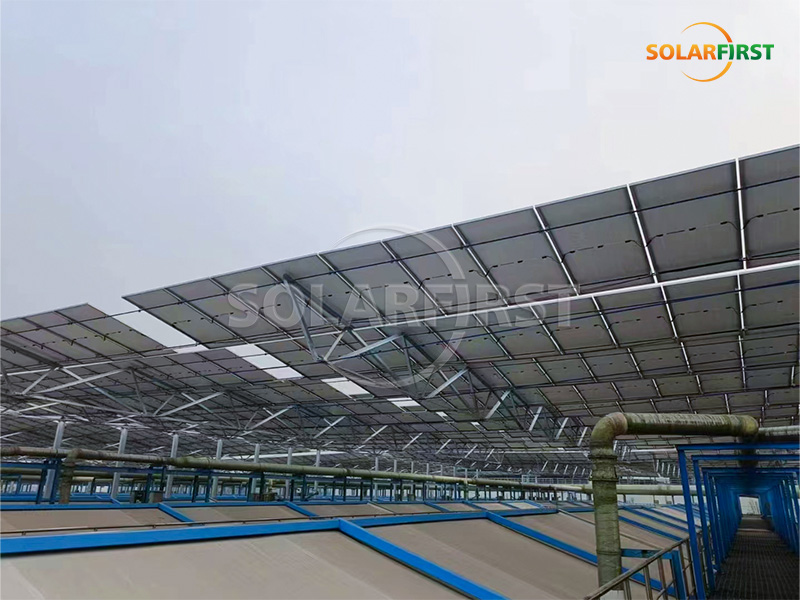

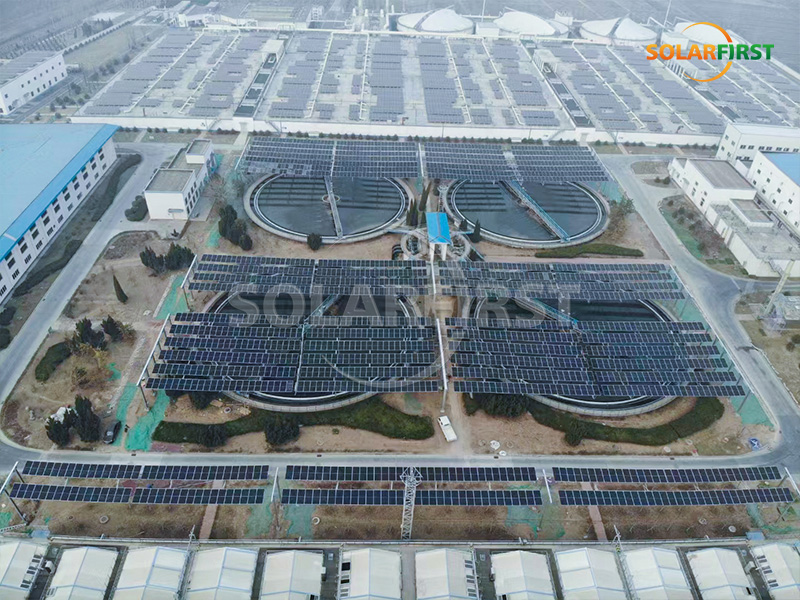

Solar Firstプロジェクトリファレンス
