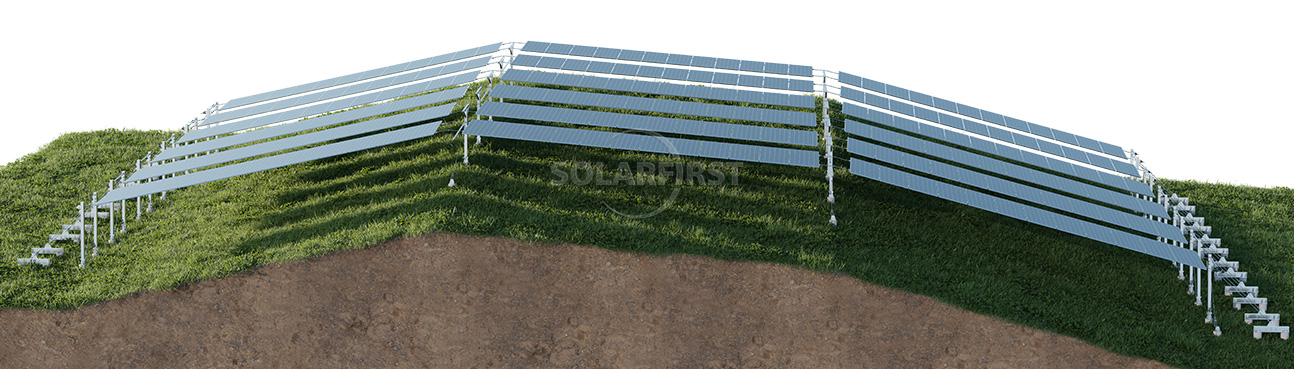

単層ケーブル式フレキシブル太陽光発電（PV）支持システムは、プレストレス鋼線を主要な耐荷重部材として使用するPVモジュール支持システムです。従来の鋼製支持システムとは異なり、剛性梁の代わりに張力鋼線を使用し、柱とアンカーシステムを介して安定した耐荷重構造を形成します。この製品は、大スパンや複雑な地形条件を必要とするPV発電所プロジェクトに適しており、杭基礎の数と鋼材消費量の削減に貢献する可能性があります。
色 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)認証 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports

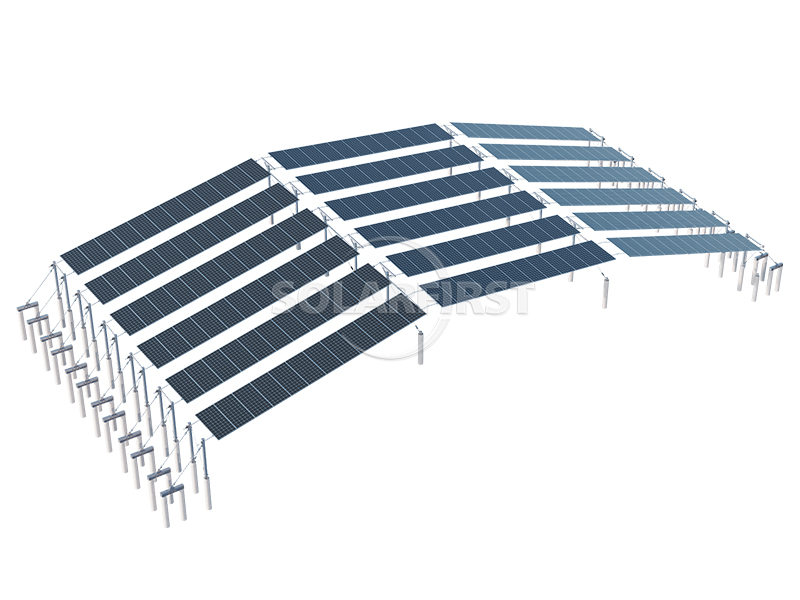

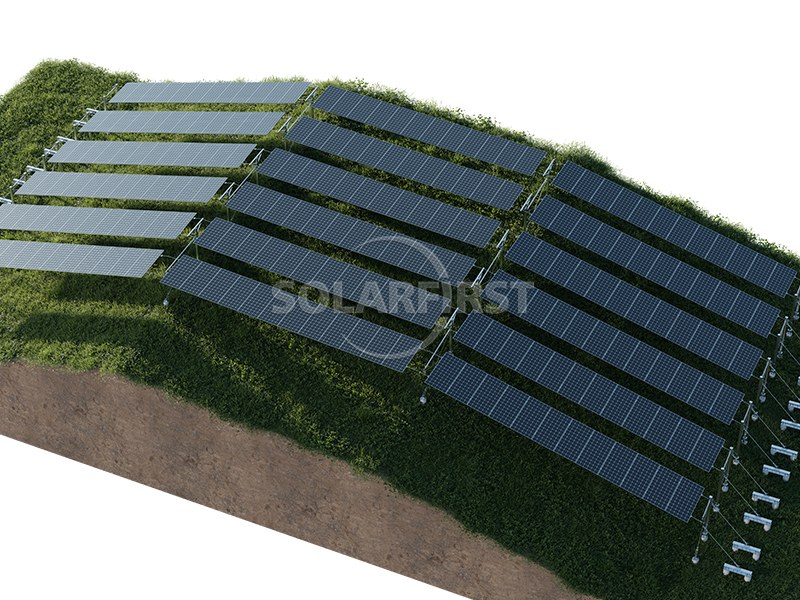

製品説明
単層ケーブル支持式フレキシブル太陽光発電（PV）支持構造の動作原理は、吊り橋と同様です。両端を柱または地盤アンカーに固定した高強度鋼線にプレストレスをかけて初期剛性を確保し、PVモジュールを2本の平行な鋼線に直接取り付けます。その機械的挙動は幾何学的に非線形であり、荷重がかかると構造に一定の変位が生じますが、これはケーブル張力の変化によってバランスが取られます。この構造は通常「単径間」レイアウトを採用し、柱のペアごとに独立した径間を形成し、モジュールは径間方向に沿って連続的に配置されます。二層ケーブルシステム（耐荷重ケーブル＋安定化ケーブル）と比較すると、単層ケーブル構造はよりシンプルですが、耐風設計と施工張力制御に対する要求はより高くなります。

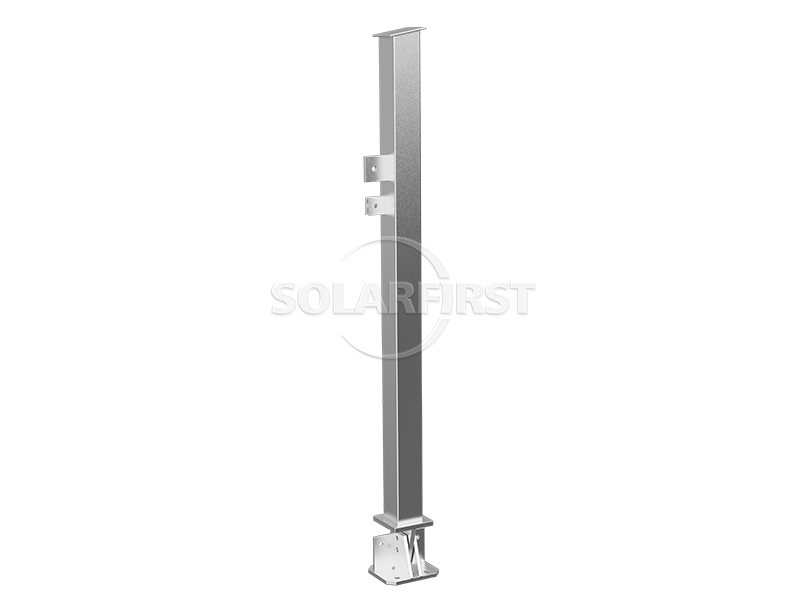

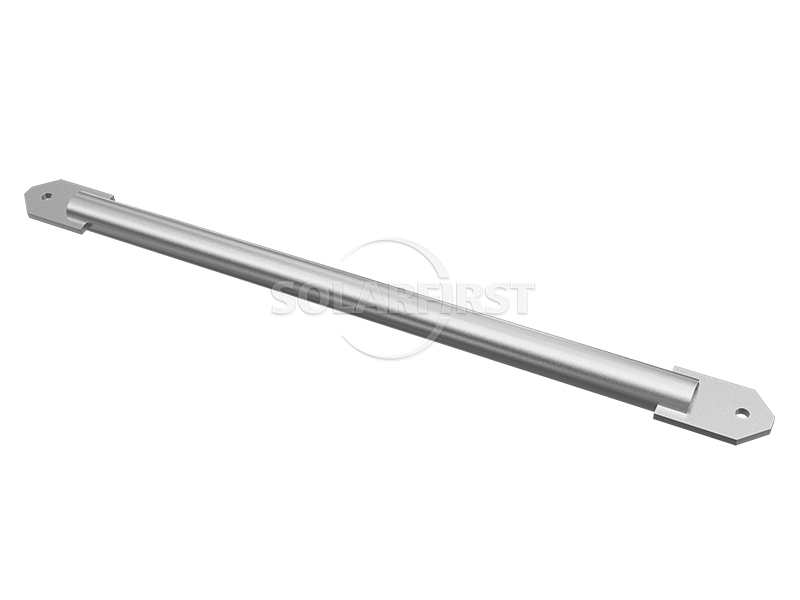

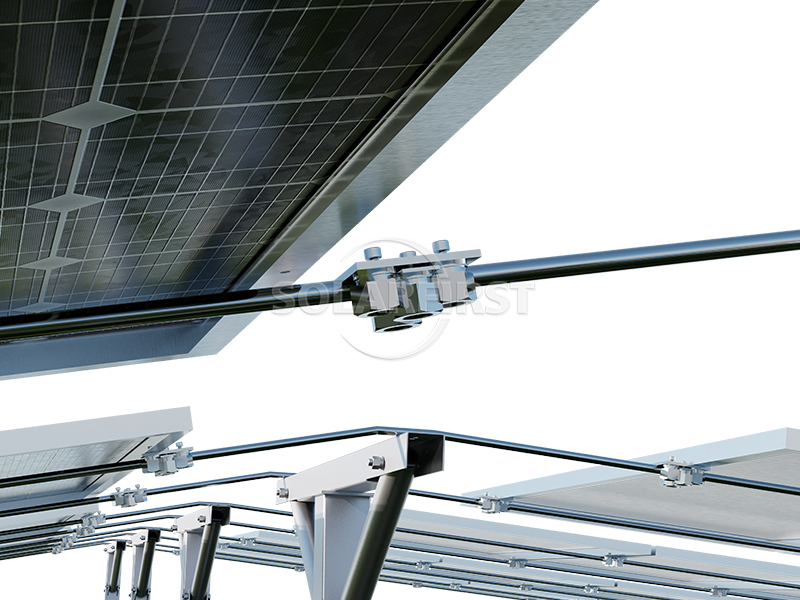

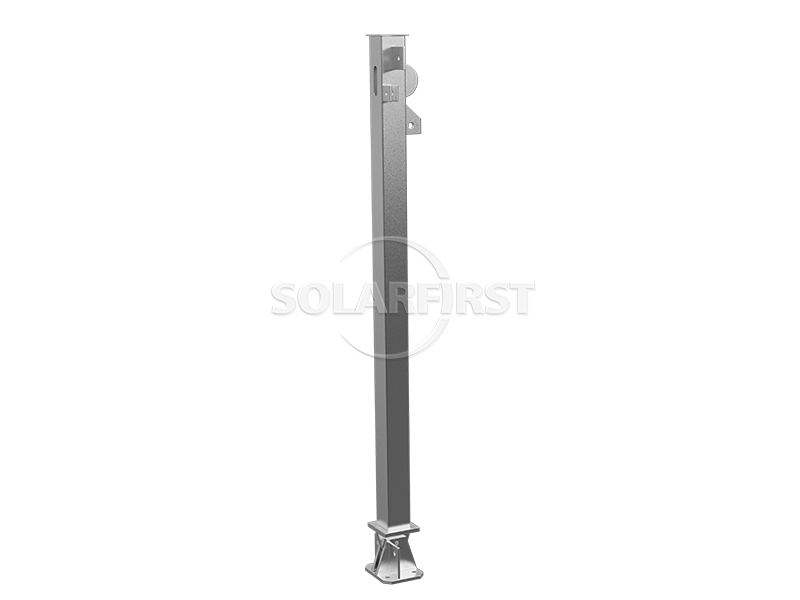

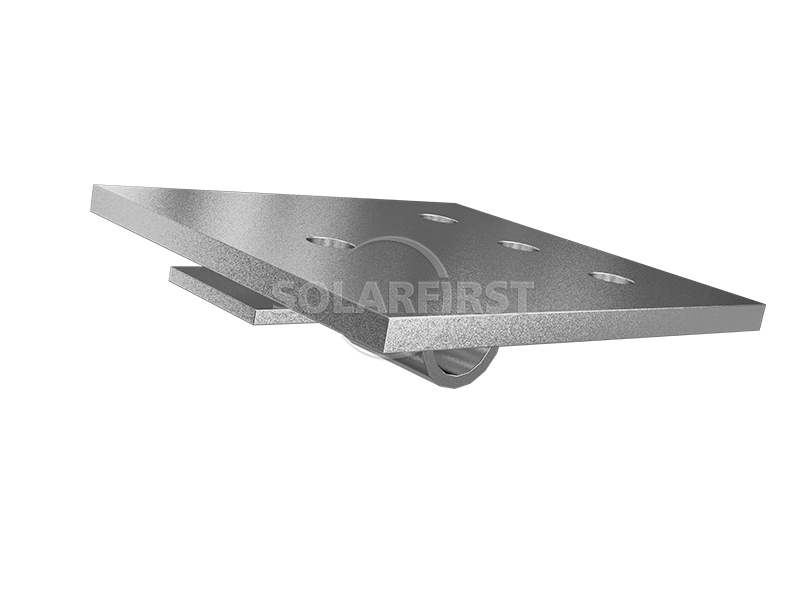

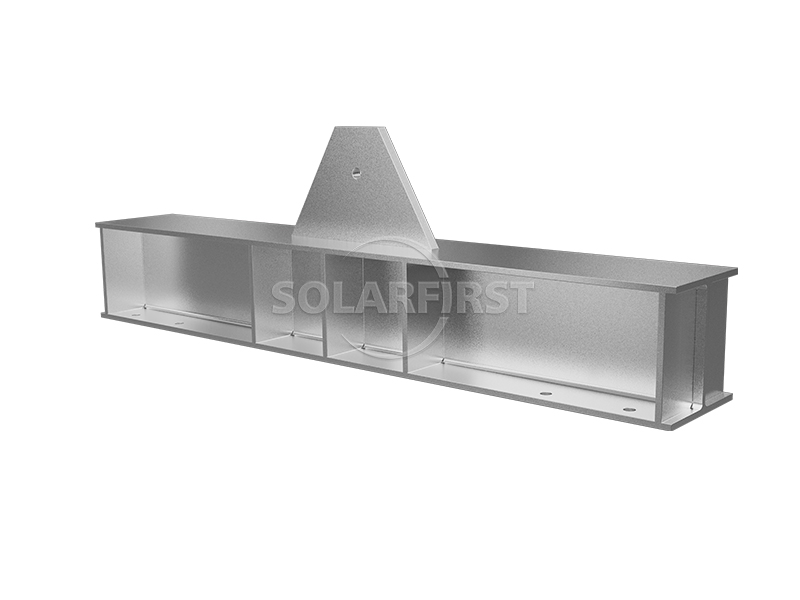

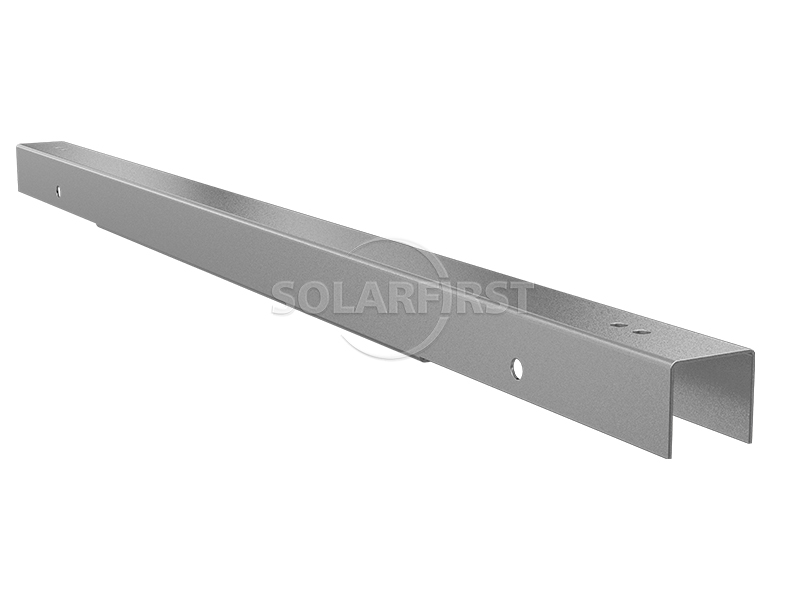

製品構成部品
アドバンテージ
▶ 杭基礎の削減：
1スパンの長さが15～20メートルであるため、同じ耐荷重に必要な柱の数は、従来の固定支持構造に比べて通常約20％削減され、基礎工事費の削減と地盤への影響の軽減に貢献する。
▶ 鉄鋼消費量の削減：
鋼材の総消費量は通常約20トン/MWで、従来の剛性支持構造と比較して約30%削減できるため、材料費と輸送重量の削減に貢献する。
▶ 優れた地形適応性：
山、丘、池、砂漠など、起伏のある場所や不均一な場所にも適応でき、大規模な土木工事による整地を必要とせず、元の地形へのダメージも最小限に抑えられます。

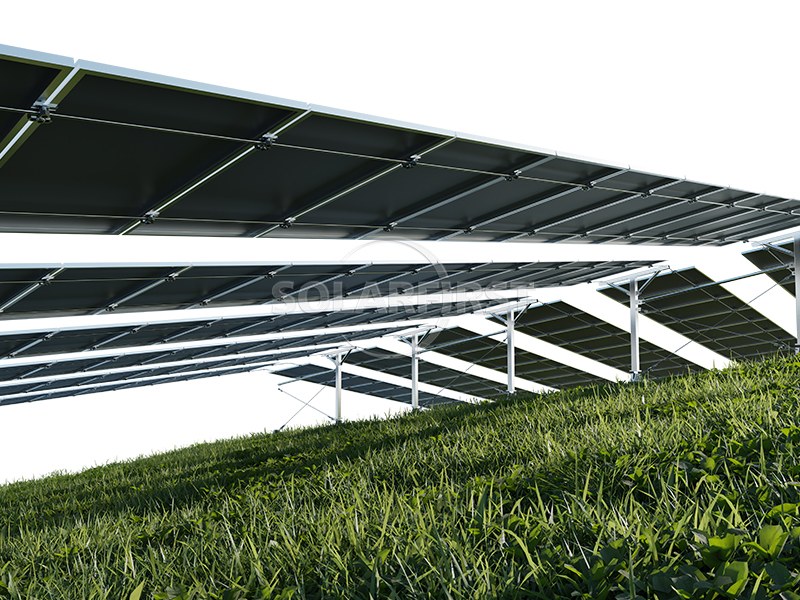

▶ より高いクリアランス：
モジュールの底部は一般的に地上2.5～6メートルの高さにあり、その下での農業、養殖、または車両の通行を容易にし、土地利用率全体を向上させる。
▶ 比較的シンプルな構造：
構造形式はシンプルで、鋼線を一度に張ることで、設置工程が少なくなり、工期短縮の可能性が生まれる。
パラメータ
| 基本タイプ | PHC/現場打ち杭 |
| モジュール配列 | 横向き／縦向き |
| モジュール固定 | ボルト／クランプ |
| 角度 | ≤30°（カスタマイズ可能） |
| 環境温度 | -10℃～60℃ |
| 材料 | Q235B/Q355B/Q420など |

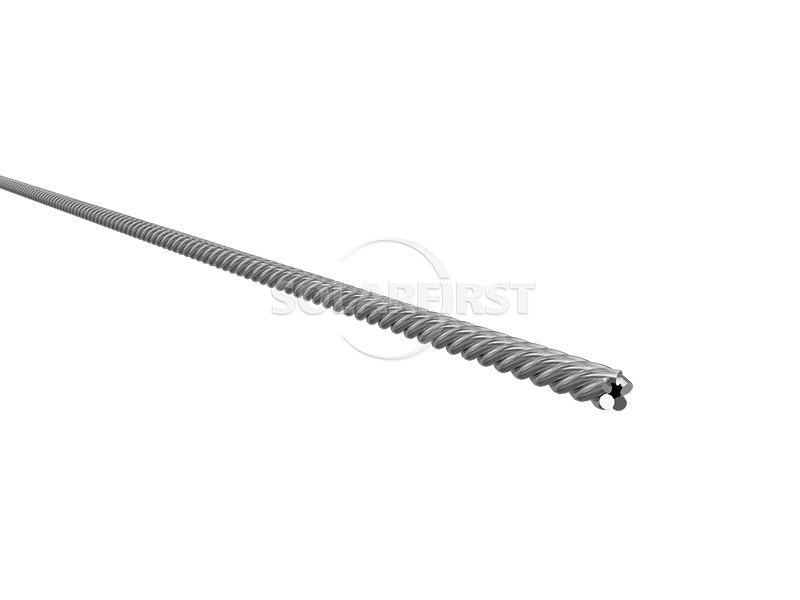

| 鋼線 | 高強度・低リラクゼーションプレストレス亜鉛メッキ鋼線 |
| アンカー装置 | クリップアンカー（ロック機構付き） |
| コーティング | 亜鉛メッキされたファスナー（厚さ45μm以上）。 構造物の亜鉛メッキ厚は65μm以上。 亜鉛アルミニウムマグネシウム両面合金、重量275g/m以上。 鋼線単位面積あたりの亜鉛層の重量：190g/m～350g/m。 |
適用可能なシナリオ
▪ 農業と太陽光発電を組み合わせたプロジェクト：高い天井高により、機械化された農業や日陰を好む作物の栽培が可能になります。
▪ 養殖・太陽光発電ハイブリッドプロジェクト：広いスパンにより水中杭基礎の数を減らし、漁業活動や池の清掃への影響を最小限に抑えます。

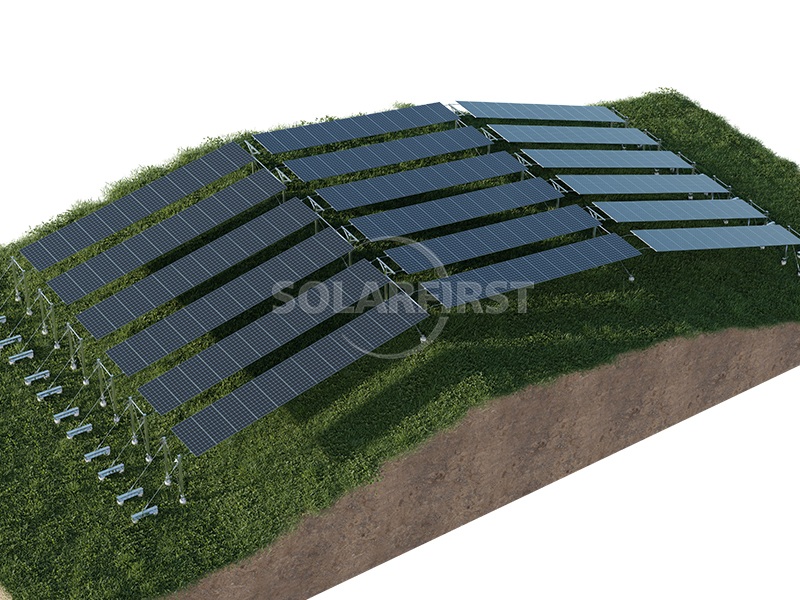

▪ 山岳地帯や丘陵地帯の太陽光発電所：地形の傾斜に合わせて配置できるため、掘削や盛土作業を削減できます。
▪ 廃坑跡地または修復現場：基礎支持力に関する要件は比較的柔軟で、地盤への影響は最小限.
重要な注意事項：
▶ 耐風設計には専門的な解析が必要です。
柔軟構造物は風荷重に非常に敏感です。風速が速い地域や乱流が激しい地域では、風洞実験や詳細な数値シミュレーションを実施し、必要に応じて耐風ケーブルを追加する必要があります。
▶ プレストレス張力は厳密に管理されなければならない。
張力が不足すると、構造剛性の低下や部材の変形につながる可能性があります。一方、張力が過剰になると、アンカー端部や柱への負荷が増加する可能性があります。この作業は、力測定装置を備えた専門の建設チームが行うことをお勧めします。
▶ 適用可能な範囲には一定の制限があります。
単層ケーブル構造において経済的に妥当なスパンは、一般的に20メートル以内である。この範囲を超えると、剛性と安定性が著しく低下するため、二層ケーブル構造を検討する必要がある。
▶ 低温環境では、材料の適合性を確認する必要がある。
本製品は、周囲温度の上限を-10℃と規定しています。極寒の冬季地域（例えば、-20℃以下）で使用する場合は、鋼材の低温衝撃靭性および鋼線の低温性能について追加の検証が必要です。
▶ 長期的なメンテナンスには、アンカーとケーブルへの注意が必要です。
アンカーの緩み止め装置の状態や鋼線の腐食状況は、特に沿岸地域や工業汚染地域では定期的に点検する必要がある。
▶ コンポーネントのインストール順序には要件があります。
鋼線ケーブルは、一点に荷重が集中するのを避けるため、端から端まで連続して設置する必要があります。荷重が集中すると、鋼線ケーブルが過度にねじれたり変形したりする可能性があるためです。
まとめ
単層ケーブル支持式フレキシブル太陽光発電（PV）支持構造は、材料使用量を削減できるシンプルな構造ソリューションです。スパンが15～20メートル、クリアランスが6メートル未満であるため、経済的なメリットと地形への適応性を備え、農業・太陽光発電ハイブリッドプロジェクト、漁業・太陽光発電ハイブリッドプロジェクト、山岳地帯などに特に適しています。この製品は杭基礎と鋼材使用量の削減に優れていますが、耐風設計とプレストレス工法の管理が重要な技術的側面となります。支持構造を選択する際には、プロジェクト現場の風環境、気温条件、スパン要件を総合的に評価し、必要に応じて耐風ケーブル補強対策を検討する必要があります。総じて、単層ケーブル支持式フレキシブル支持構造は、PV発電所における剛性支持構造に代わる有効な選択肢であり、土地利用効率の向上と建設コストの削減に貢献します。

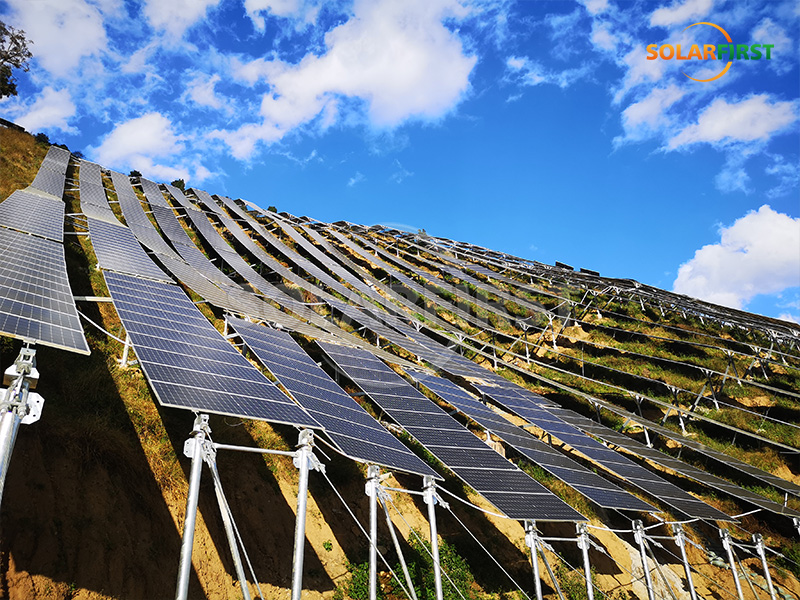

Solar Firstプロジェクトリファレンス
関連する知識ポイント
単層ケーブル式フレキシブル太陽光発電（PV）支持システムは、プレストレス鋼線を主要な耐荷重部材として使用するPVモジュール支持システムです。従来の鋼製支持システムとは異なり、剛性梁の代わりに張力鋼線を使用し、柱とアンカーシステムを介して安定した耐荷重構造を形成します。この製品は、大スパンや複雑な地形条件を必要とするPV発電所プロジェクトに適しており、杭基礎の数と鋼材消費量の削減に貢献する可能性があります。
