TGW02シリーズの浮体式太陽光発電システムは、主に浮体式太陽光発電所向けに設計されており、モジュール式の浮体構造で太陽光発電モジュールを支えます。このシステムは、設置効率と様々な水環境への適応性を両立させた設計となっており、湖、貯水池、鉱山、沿岸域などにも適しています。柔軟な接続構造により、水面変動が構造物に与える影響を軽減し、規模の異なる太陽光発電プロジェクトに実現可能な浮体式ソリューションを提供します。
製品説明
TGW02シリーズの浮体式太陽光発電システムは、各モジュールの真下に配置されたメインフロートを基本ユニットとして採用しており、比較的均一な浮力分布を実現しています。メンテナンスアクセス用通路は幅425mm以上あり、日常点検のための十分な歩行スペースを確保しています。プラスチック製のボルトで通路を接続することで、水位の変化や波浪による影響にも柔軟に対応できます。電気配線に関しては、ケーブル通路を南北方向または東西方向に柔軟に配置することで、様々な発電所レイアウトに対応可能です。アンカーシステムは、陸上杭アンカー、コンクリートブロックアンカー、水中杭アンカーなど、様々な方式に対応しており、水域の地質条件に応じて選択できます。

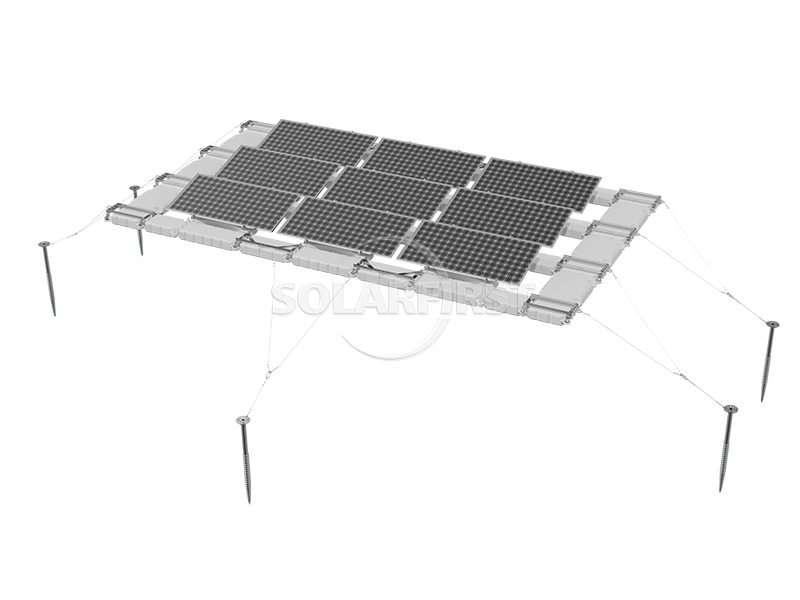

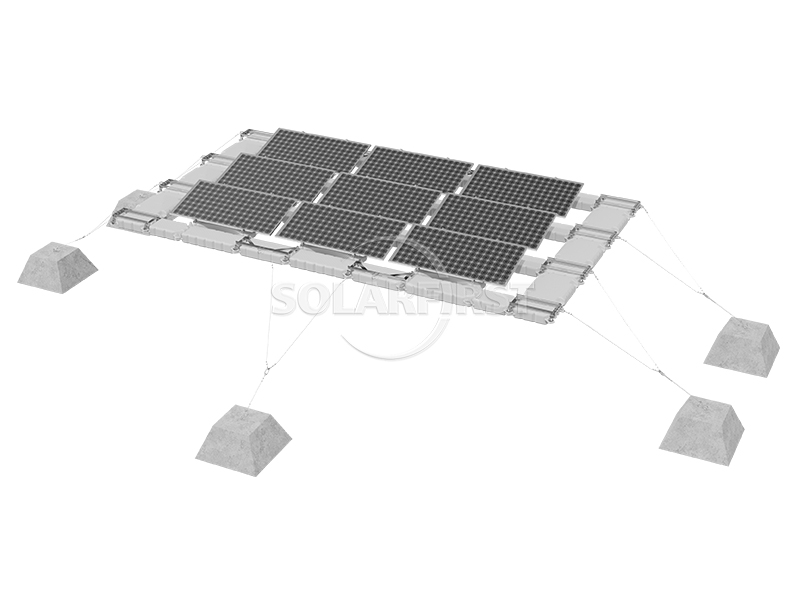

アンカーシステム

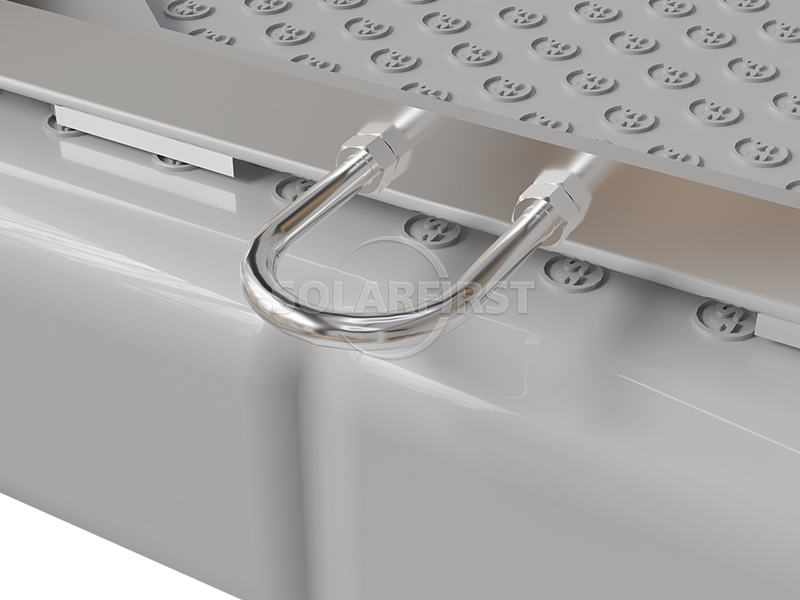

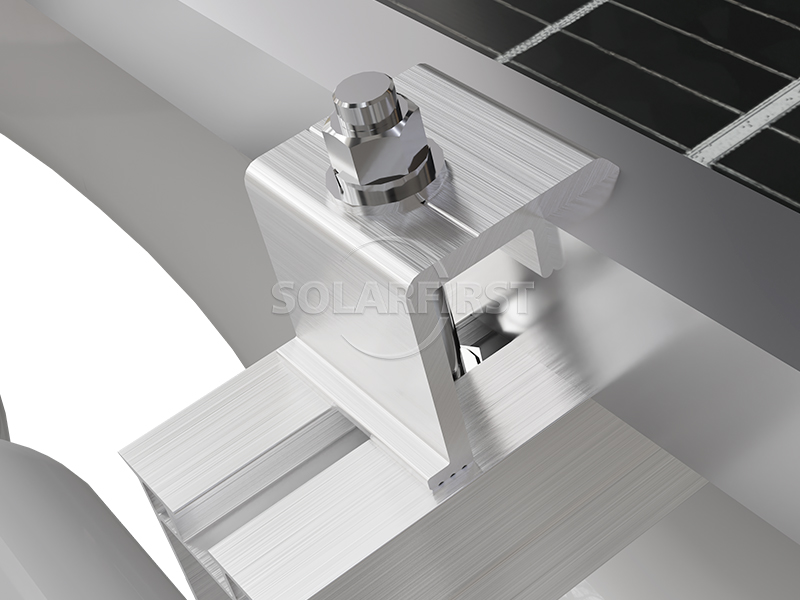

製品構成部品
アドバンテージ
▪ 設置効率： 前後支持構造部品と固定ボルトの数が少ないため、比較的簡素化された製造工程となる。
▪ 柔軟なレイアウト： 部品の間隔を調整できるため、緯度によって異なる角度要件に対応できます。また、レイアウトは自然の地形に沿って配置できるため、設置密度を高めることができます。
▪ 安全な移動： メンテナンス用通路の幅が425mm以上であれば、作業員の通行を基本的なレベルで保護できます。

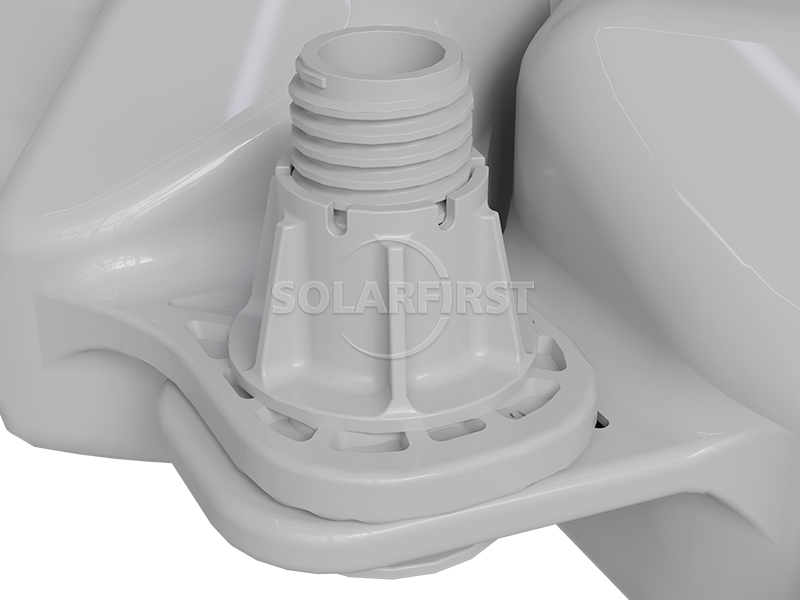

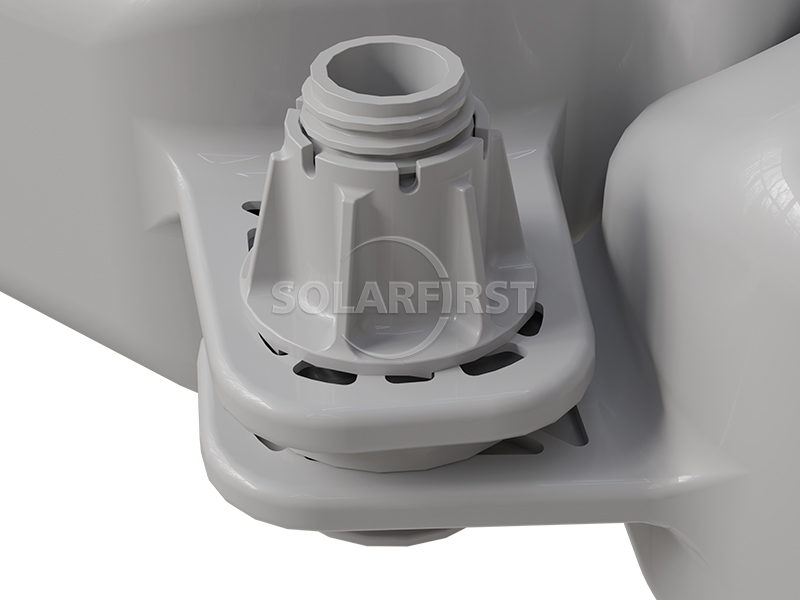

▪ 浮力適応性： プラスチック製のボルト接続部を備えた柔軟な構造は、水面変動に応じてある程度変形することができ、剛性損傷のリスクを低減する。
▪浮力： SGSによる試験では、風速42m/sの条件下で構造全体に重大な損傷や変形は見られず、一般的な風荷重要件を満たしていることが確認された。
▪便利なケーブル配線： ケーブル配線は、多様なレイアウトに合わせて（南北方向または東西方向）柔軟に選択できます。
▪ 複数のアンカーオプション： 異なる水質地質条件に対応するため、3種類の係留方法が用意されており、プロジェクトへの適応性を高めている。
パラメータ
| インストール | 水面 |
| アンカーリング方法 | 陸上杭アンカー／水中杭アンカー／コンクリートブロックアンカー |
| 表面波高 | ≤0.5m |
| 表面流量 | ≤0.5m/s |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 0.5kN/m² |
| 傾斜角度 | 5°、10°、15° |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05/ASCE7-10、AS/NZS1170、JIS C8955:2017 |
| 材料 | HDPE、陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 内陸の湖と貯水池
▪ 養殖池（太陽光発電と漁業の併用）
▪ 炭鉱地盤沈下地域における採掘坑
▪ 廃水処理場の酸化池
▪ 塩類アルカリ性土壌または塩類アルカリ性水域
▪沿岸域（腐食状況の評価が必要）
重要な注意事項：
▪ 係留方法は、水深、海底堆積物、流速などの具体的な条件に基づいて、専門家が設計・選択する必要があります。
▪ 沿岸域や塩水噴霧の多い環境で使用する場合は、金属製コネクタやボルトの腐食防止対策についても別途評価することをお勧めします。
▪ 長期間の波浪作用によるプラスチック製ボルト接続部の緩みは、定期点検項目に含めるべきである。
▪ フロートの表面が滑りやすい場合は、必要な滑り止め対策を講じなければなりません。
▪ コンポーネントの間隔と角度の最終設定は、プロジェクトサイトの実際の放射照度と緯度条件と併せて検証する必要があります。
まとめ
この浮体式システムは、柔軟な接続部を備えたメインフロートをコア構造として採用しており、基本的な浮力と人員通路幅を確保しながら、様々な角度、配置、および係留方法に対応できます。設置プロセスは比較的簡単で、複雑な水域地形にも適応可能です。第三者機関による耐風性能の検証済みであることから、通常の風速域における実用的な応用例となります。全体として、このシステムは様々な非極端な水域環境に適しており、浮体式太陽光発電プロジェクトにとって信頼性の高い技術ソリューションとして活用できます。
