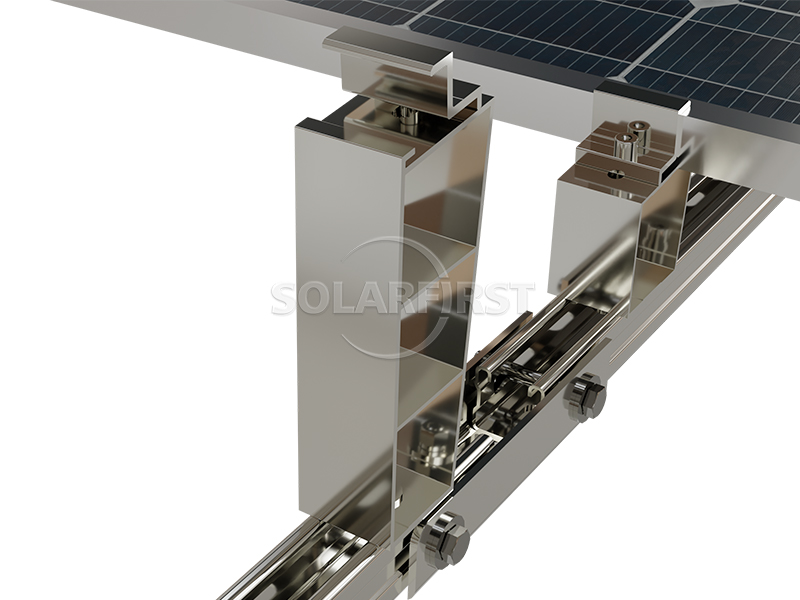

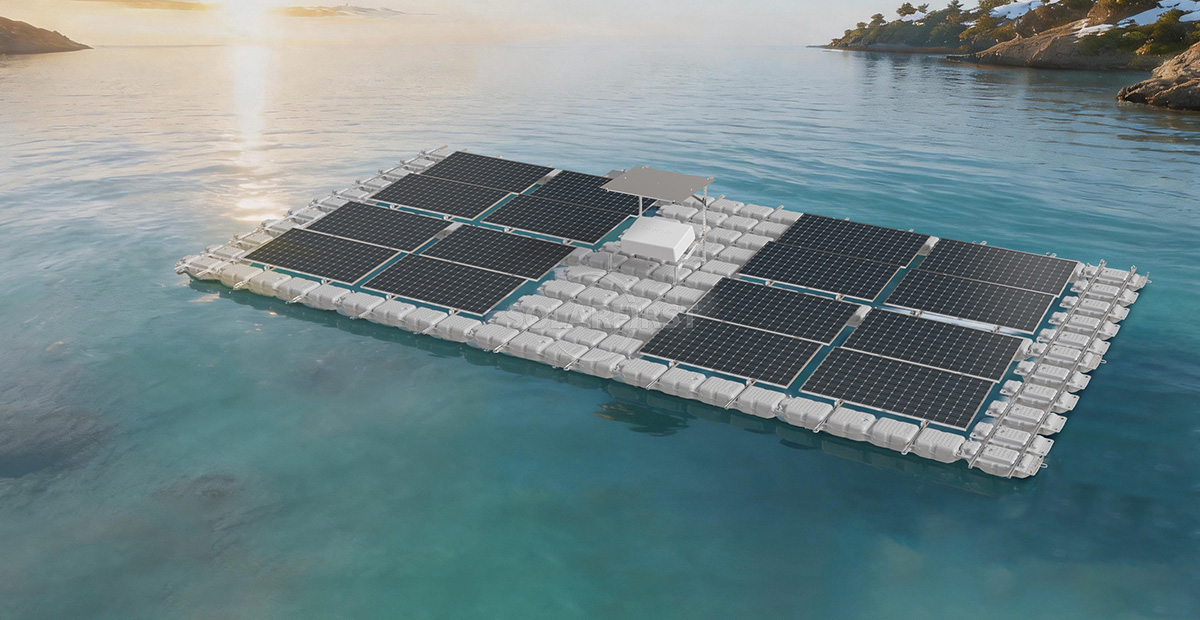

浮体式太陽光発電システム用架台 - TGW03シリーズ

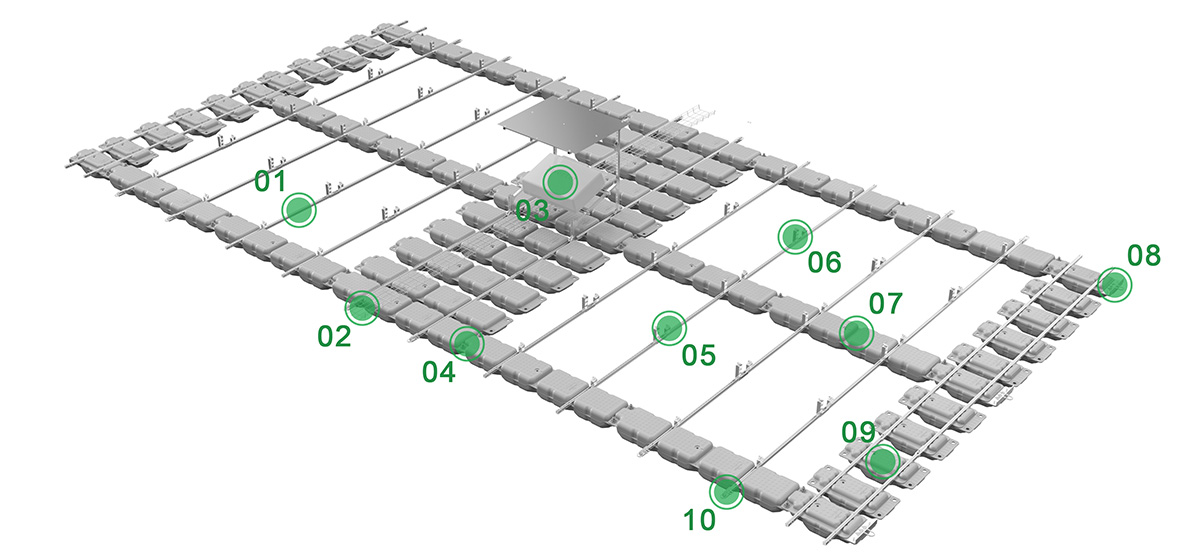

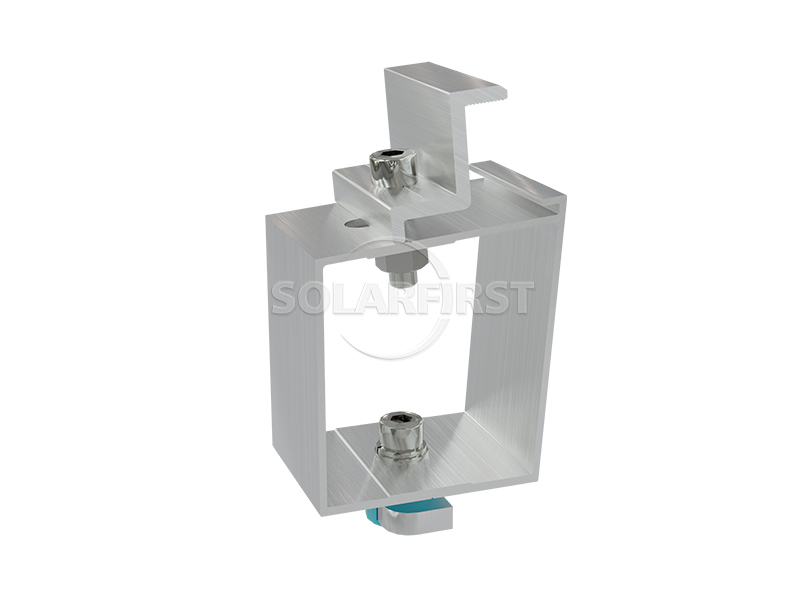

I. 便利な構造上の特徴

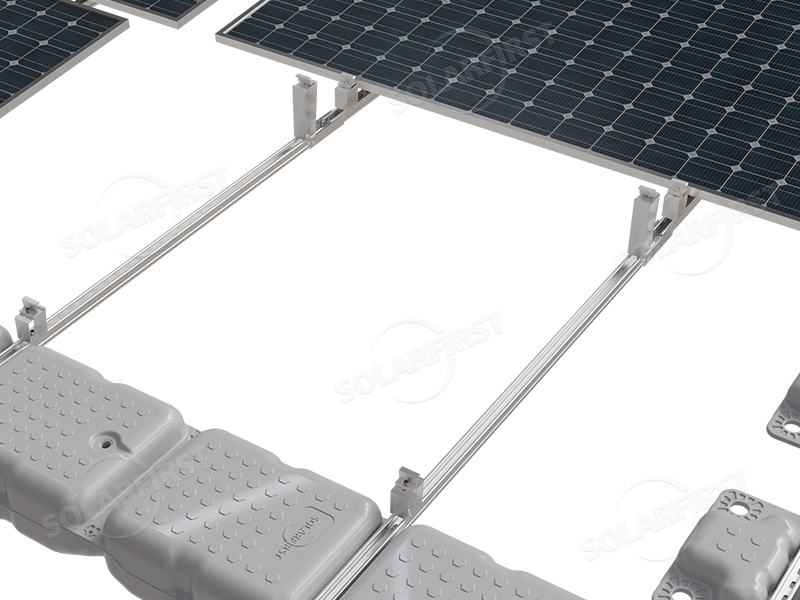

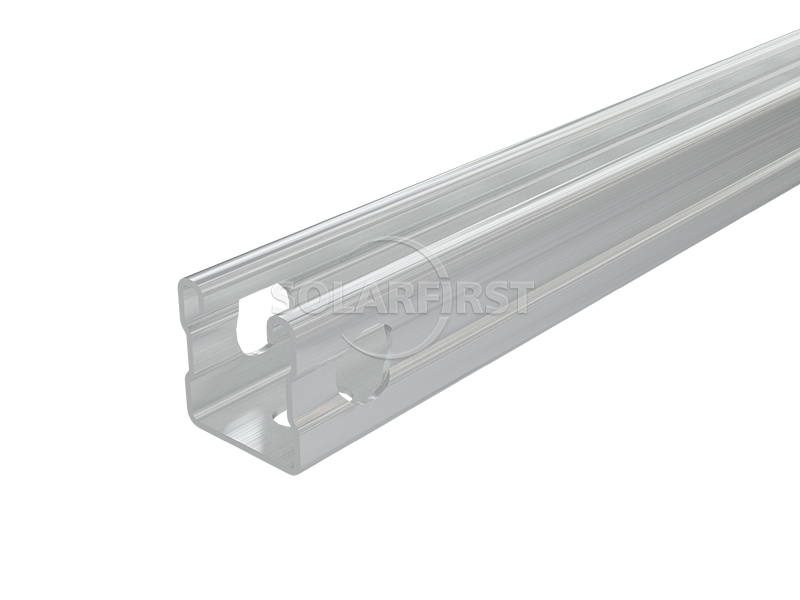

• • 高い設置効率：ガイドレールと前後支持構造の設計が比較的シンプルで、設置プロセスが明確であり、施工作業が容易なため、現場での作業サイクルをある程度短縮できます。

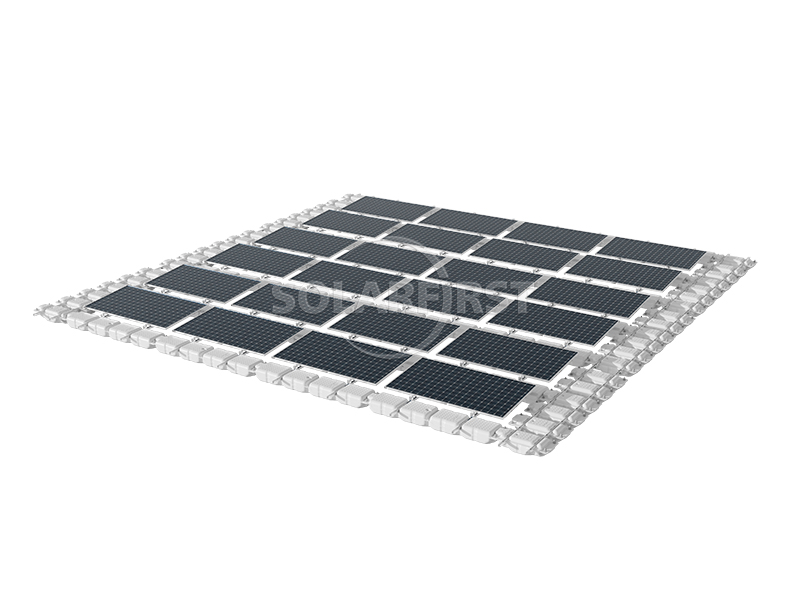

• • 柔軟なレイアウト調整：太陽光発電モジュール間の間隔は、緯度や設置傾斜角といった実際の要件に応じて適応的に調整できるため、太陽光発電モジュールの集光効率の向上に役立ちます。

II. システムの適応性

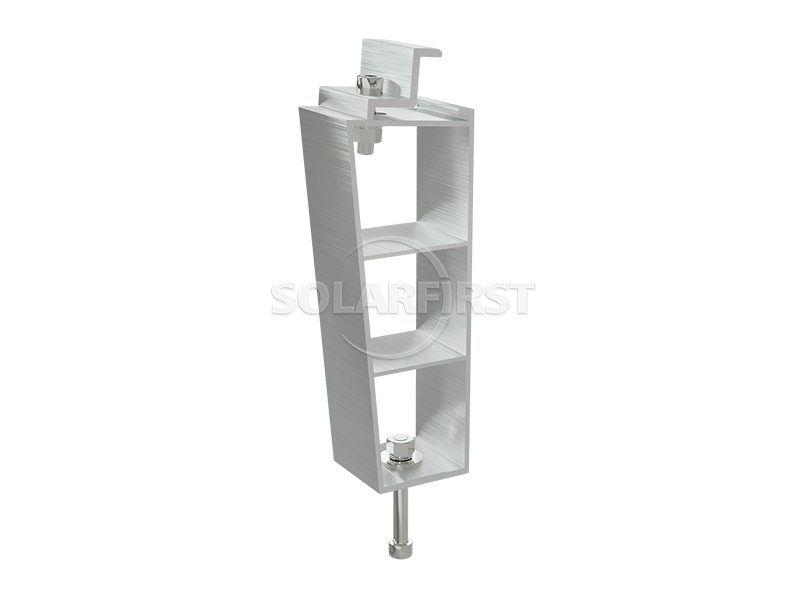

• • 調整可能な設置角度：モジュールの設置傾斜角度は0°～15°の範囲で調整可能で、さまざまな地域の日射条件に合わせて調整するのに便利です。

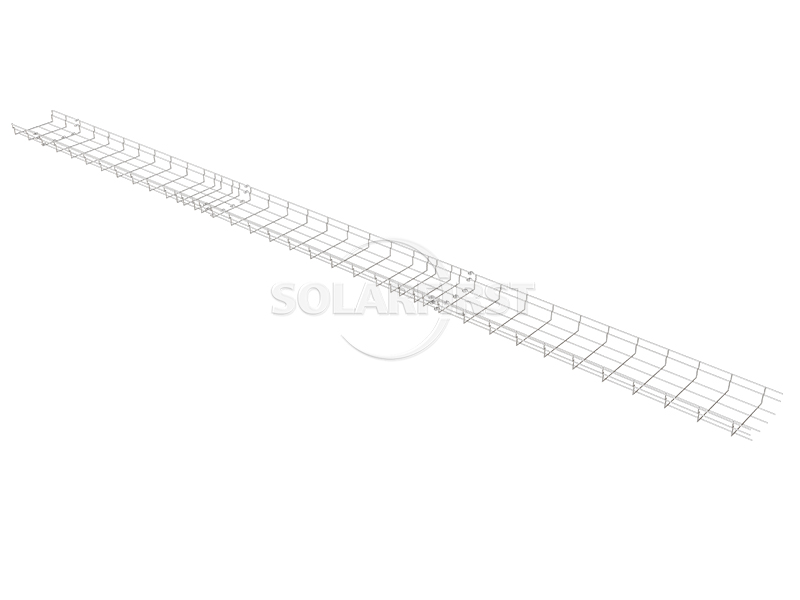

• • 柔軟な配線方法：ケーブルダクトは、設置場所のレイアウトに応じて南北方向または東西方向に柔軟に敷設できるため、さまざまな場所のケーブル配線要件に対応できます。

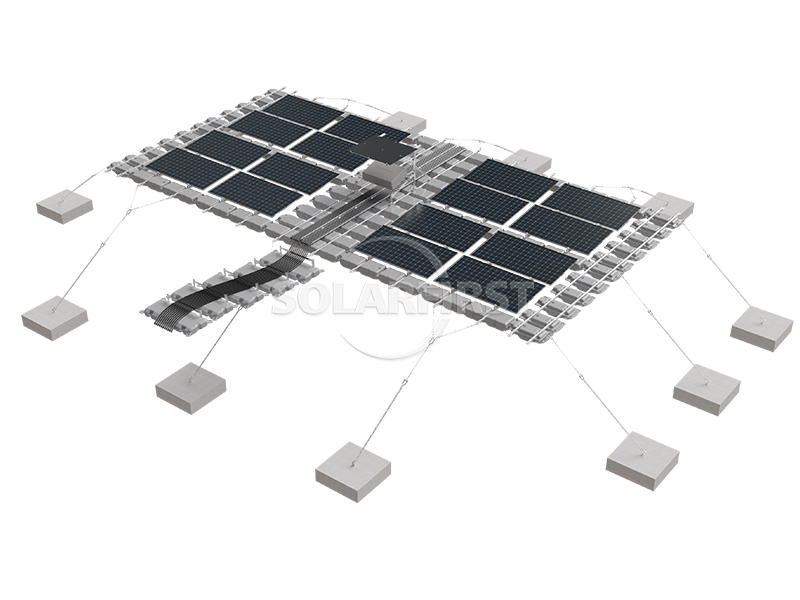

• • 多様な係留方法：陸上杭打ち、水中杭打ち、コンクリートブロック係留など、複数の係留方式に対応しており、様々な水域の海底における異なる地質条件に適応できます。

III．安全性能上の利点

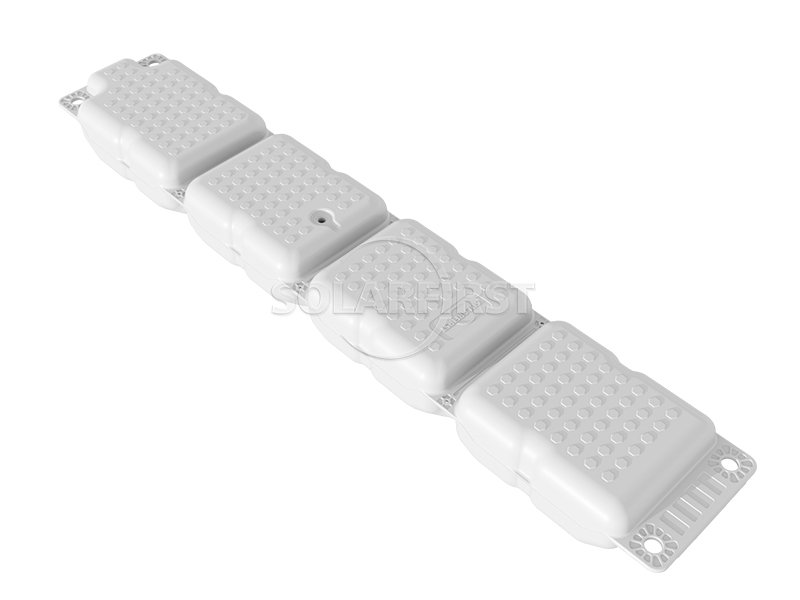

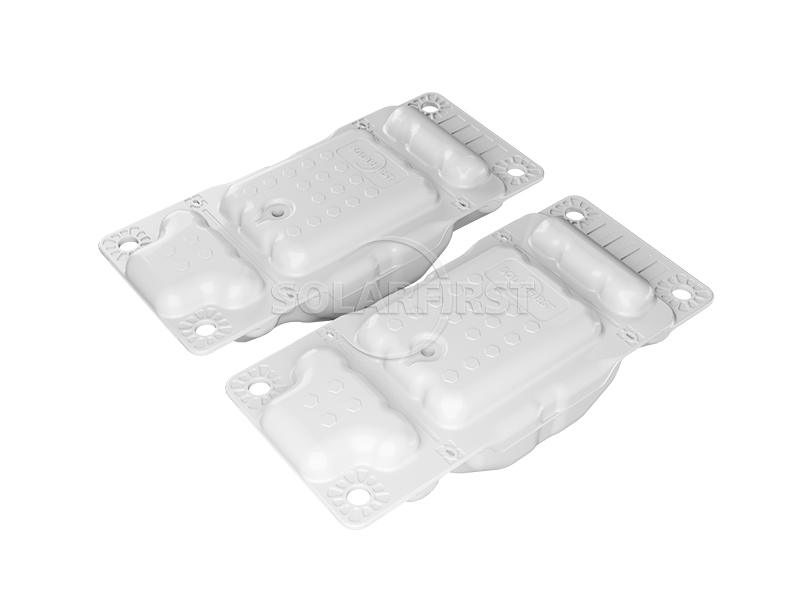

• • 運用・保守安全設計：運用・保守通路の幅は460mm以上、浮体単位面積当たりの浮力は198kg/㎡以上です。運用・保守通路の重なり設計により、浮力が安定的に伝達され、運用・保守担当者に一定の安全性が確保されます。

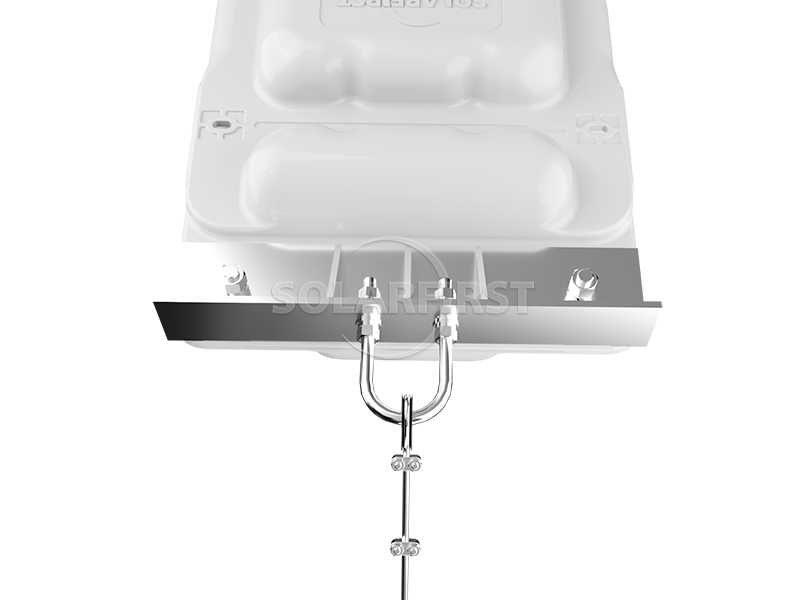

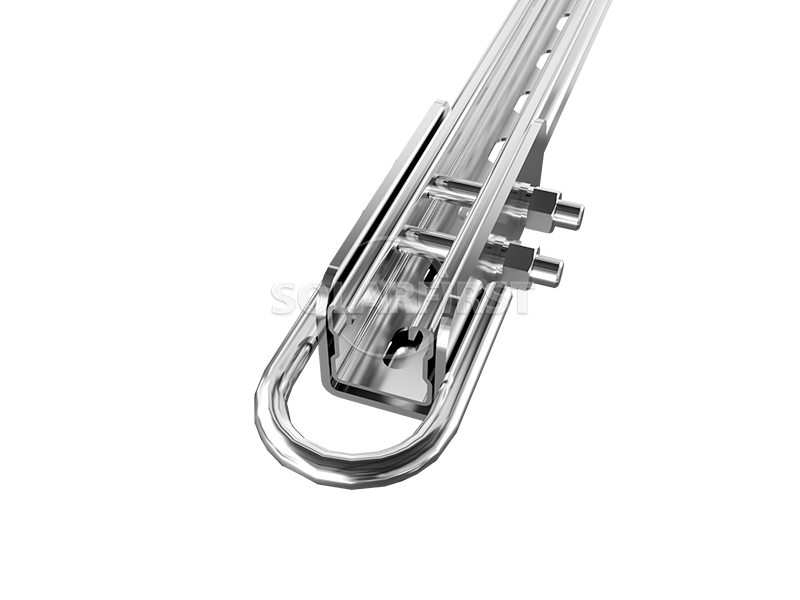

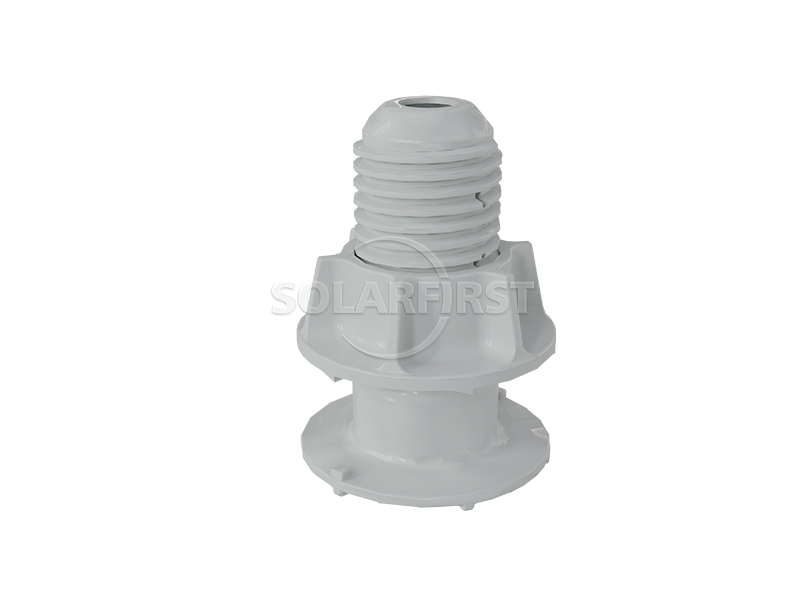

• • 荷重軽減設計：U字型鋼製コネクタはヒンジ構造を採用しており、風や波などの環境荷重下で一定程度の力を解放することができ、システム全体の安定性向上に貢献します。

• • 耐風性：第三者機関であるSGSによる試験の結果、特定の試験条件下で、本システムは風速50m/sに耐えられることが確認されました。浮体全体の強度は良好で、試験中に損傷や著しい変形は観察されませんでした。

• • 包括的な試験と認証：本製品には、浮力試験、浮体風洞試験、表面集中荷重試験、環境亀裂耐性および密度試験、耐薬品性試験など、複数の側面を網羅した完全な浮体試験報告書が付属しており、製品の信頼性の根拠となっています。

• • 設計耐用年数：本システムは25年の耐用年数を想定して設計されており、適切な運転・保守条件下で長期間安定して稼働する能力を備え、水力・太陽光ハイブリッドシステムなどの長期プロジェクトのニーズを満たします。

IV．適用対象となる水域

• • 湖、貯水池、河川（流れの緩やかな区間）、鉱山沈下地域など、様々な水面に幅広く適用可能です。水質や水位の変化にもある程度適応し、非常に実用的です。

パラメータ

インストール	水面
アンカーリング方法	陸上杭アンカー／水中杭アンカー／コンクリートブロックアンカー
表面波高	≤0.5m
表面流量	≤0.5m/s
風荷重	最大60m/s
積雪荷重	0.5kN/m²
傾斜角度	5°、10°、15°
基準	GB50009-2012、EN1990:2002、ASCE7-05/ASCE7-10、AS/NZS1170、JIS C8955:2017
材料	HDPE、陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304、亜鉛アルミニウムマグネシウムめっき鋼
保証	10年間保証





適用可能なシナリオ

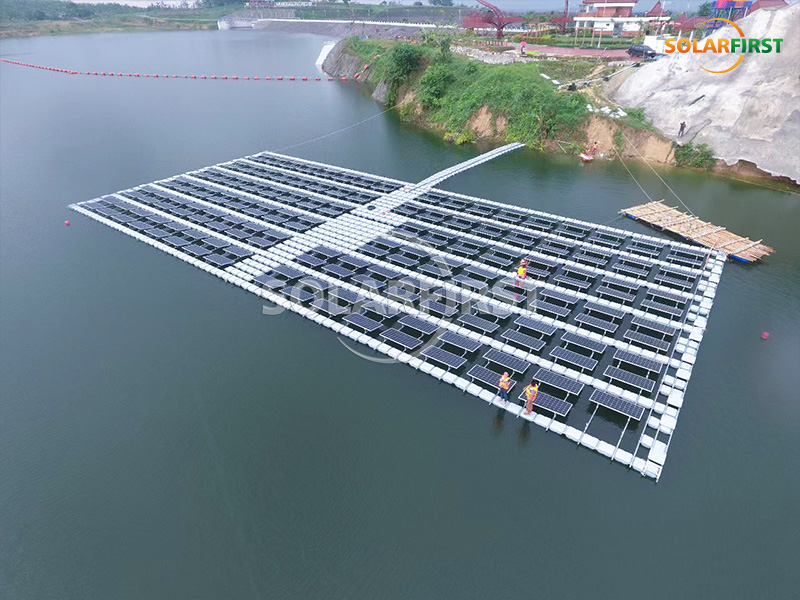

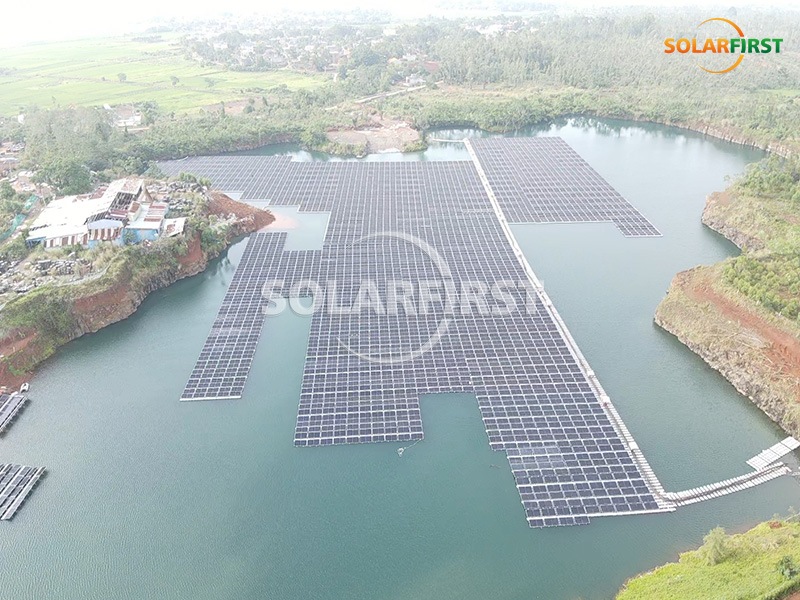

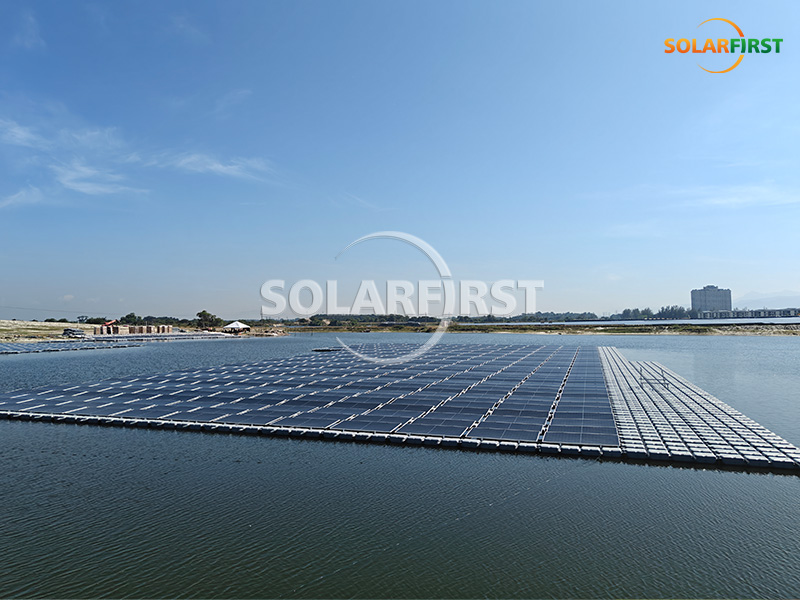

▪ 貯水池と湖： 航行不可能な水域、または飲料水源保護区域に指定されている水域で、魚類と太陽光を組み合わせたハイブリッド発電システム、あるいは純粋な太陽光発電システムの導入に適した水域。



▪ 流れの緩やかな河川や水路： 流速が遅く、水位が比較的安定している河川区間。



▪ 鉱山による地盤沈下地域： 水が溜まった廃坑跡地は、再生が困難な土地資源を効果的に活用できる場所である。



▪ 廃水処理場および養殖池： 水域の機能が水域全体の目的と矛盾しない場合、多機能的な空間利用が可能となる。



重要な注意事項：

▶ 予備調査の要件：

水深、水位変動、最大風速、最大波高、氷荷重（該当する場合）、および水の腐食性に関する詳細な調査が必要です。これらのデータは、係留および浮体構造物の設計のための入力データとして使用されます。



▶ アンカー設計には特別な評価が必要です。

係留方法および係留方式は、地質学的および水文学的条件に基づいて、経験豊富な技術部門が設計し、係留不良によるシステムの漂流や衝突を回避する必要がある。



▶ 生物付着防止対策：

温暖な海域での長期操業では、藻類や貝類などの生物付着が発生する可能性があります。水質状況に基づいて、追加の防汚塗料の塗布や定期的な清掃が必要かどうかを判断することをお勧めします。



▶ 定期点検とメンテナンス：

これには、浮体構造の健全性、コネクタの締め付け具合、アンカーケーブルの摩耗、電気配線の絶縁状態の確認が含まれます。四半期ごとまたは年1回のメンテナンス計画をお勧めします。



▶ 異常気象への対応：

台風、強い対流、極寒・凍結などの異常気象が発生しやすい地域では、極度の負荷がかかった際のシステムの安全性を評価する必要があります。一時的な補強や部品の傾斜調整が必要になる場合があります。



▶ 生態学的および環境的影響：

浮体式太陽光発電システムは、水中照明や溶存酸素量に影​​響を与える可能性があります。環境的に敏感な水域では、事前に生態系影響評価を実施し、必要に応じて光透過エリアや酸素供給装置を設置することを推奨します。





まとめ

浮体式太陽光発電（PV）システムは、太陽光発電と水上空間を組み合わせた技術ソリューションを提供します。モジュール式の浮体構造をベースとしたこの製品は、調整可能な支持構造、ヒンジ付きコネクタ、および様々な係留方法を備え、設置の容易性、システムの適応性、および構造的安全性を考慮した設計となっています。第三者機関による試験では、一般的な運転条件下における優れた耐風性と長期的な運用可能性が実証されています。湖、貯水池、炭鉱の沈下地域など、航行不可能な様々な水路に適しています。ただし、実際のエンジニアリング用途においては、システムのライフサイクル全体を通して安定性と安全性を確保するため、特定の水文、地質、気象条件に基づいたカスタマイズ設計と定期的なメンテナンスが必要です。
