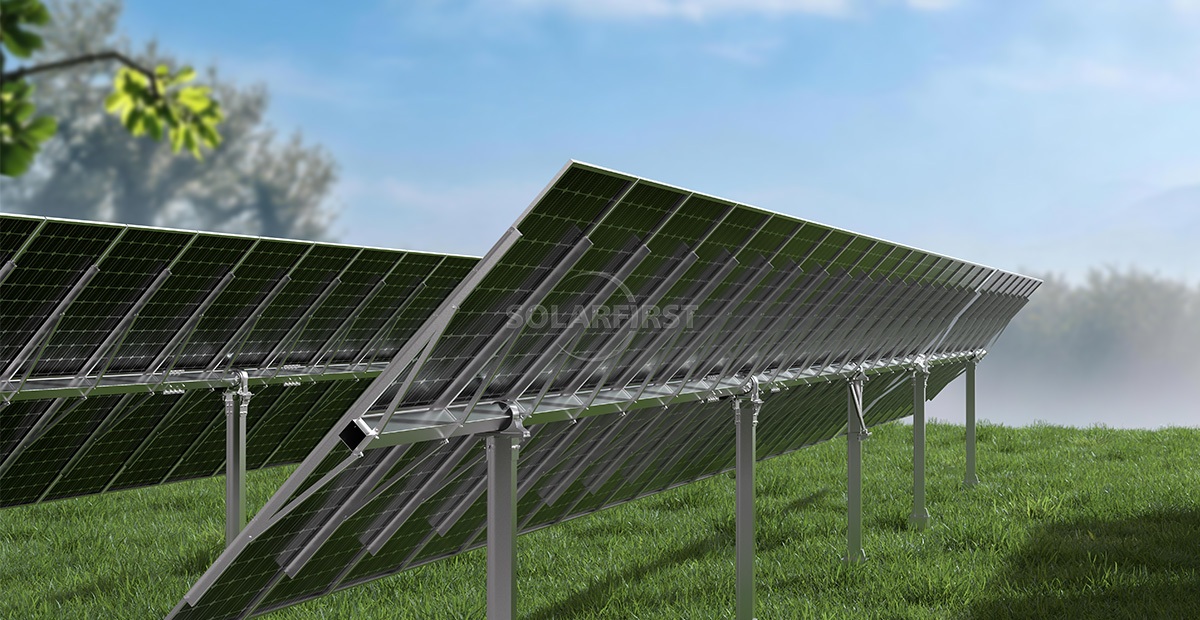

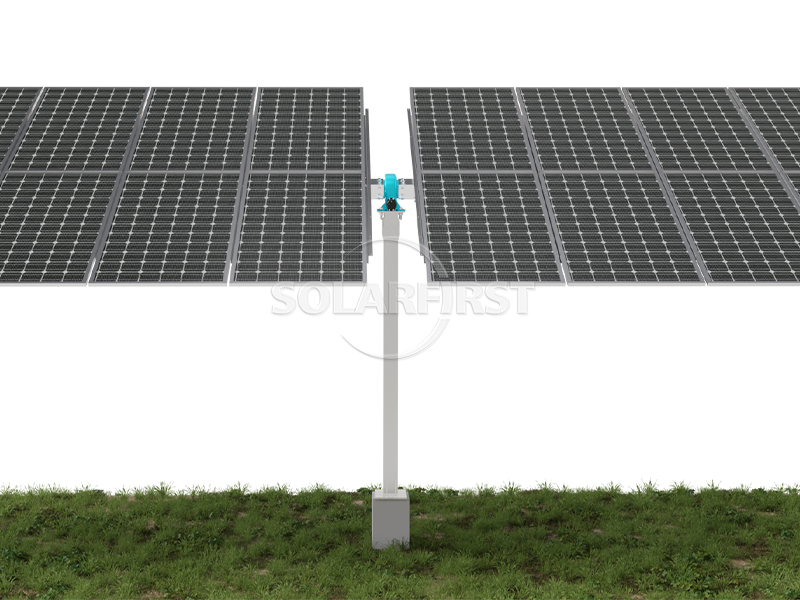

本製品は、地上設置型太陽光発電所向けに設計された水平単軸追尾支持システムです。多点駆動方式を採用することで、構造物のねじり抵抗と耐風速性能を向上させています。連続的な起伏や不規則な地形にも対応し、南北方向の最大傾斜角15%という設置要件を満たします。各支持柱は独立して動作するため、モジュール間の相互遮光を防ぎ、現場での施工とその後の運用・保守を容易にします。182mmおよび210mmのシリコンウェハモジュールに対応し、地形やリアルタイムの気象情報に基づいて追尾角度を最適化することで、複雑な環境下でも優れた発電効率を実現します。
製品説明
D+シリーズは水平単軸トラッキング技術を採用し、トラッキング範囲は±45°で、1000Vと1500Vの両方の電圧レベルに対応しています。駆動方式は回転駆動またはリニアアクチュエータで、基礎タイプはPHCパイプ杭、現場打ちコンクリート杭、鋼杭に対応しています。構造設計では、駆動点を単一点から多点レイアウトにアップグレードし、力の経路を分散させ、単一点故障のリスクをある程度低減しています。各サポート柱には最大120個のコンポーネントを取り付けることができます（プロジェクトに応じて数を調整できます）。主な構造材料は溶融亜鉛めっきQ235B/Q355B鋼または亜鉛アルミニウムマグネシウムめっき鋼板で、平均めっき厚は65マイクロメートル以上で、一定の耐食性を備えています。
本システムは、各支持柱の動作状態をリアルタイムで監視し、異常発生時に故障箇所を示すことができる、1対1の独立制御ユニットを搭載しており、迅速なトラブルシューティングを可能にします。インテリジェントトラッキングモジュールは、地形データとリアルタイムの気象情報（日射量、雲量など）を統合し、現場の照明の変化に対応するためにトラッキング角度を動的に調整します。設計全体は風洞試験を受け、さまざまな風荷重条件に合わせて構造設計が最適化されています。

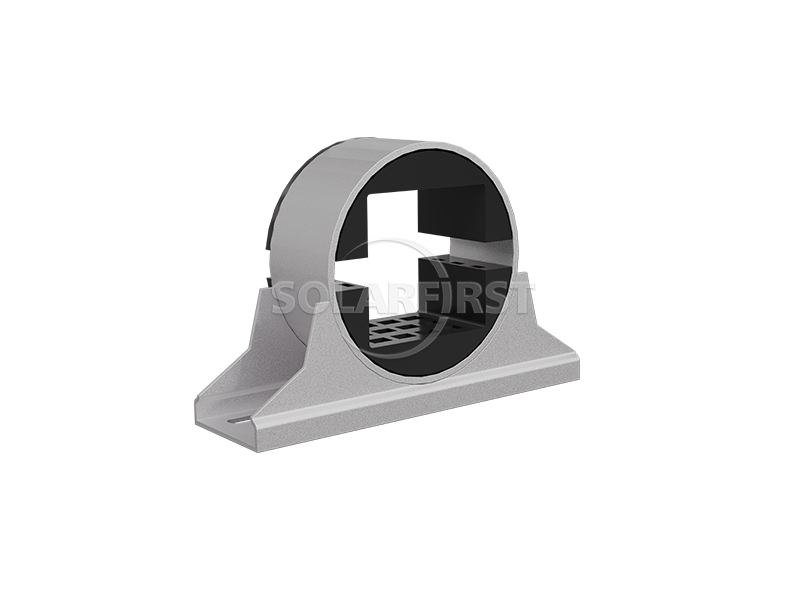

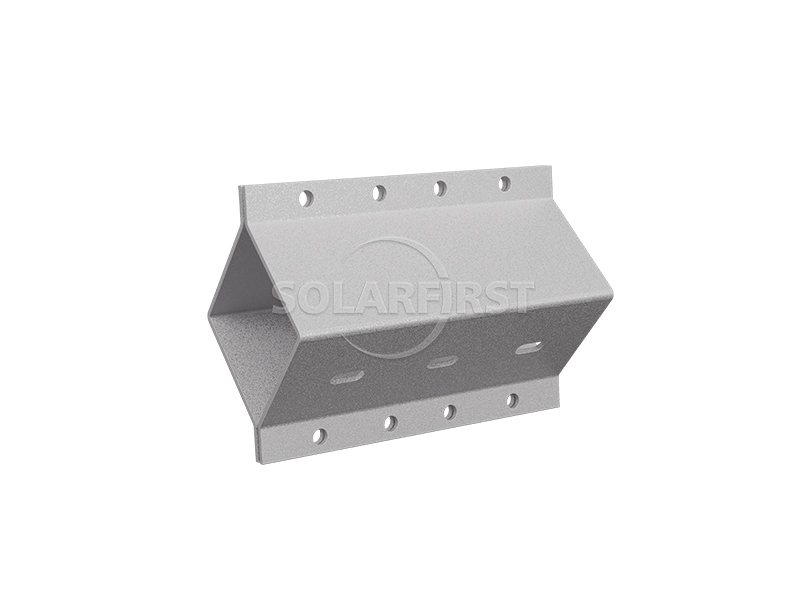

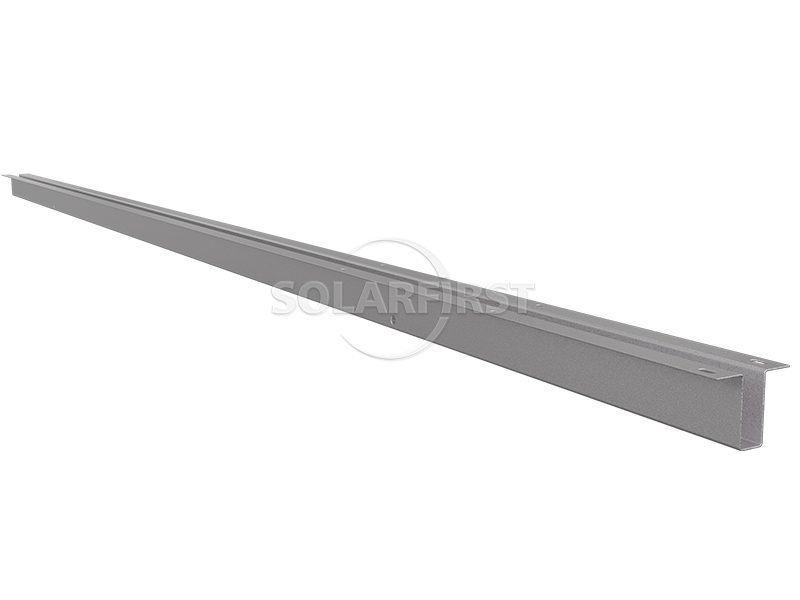

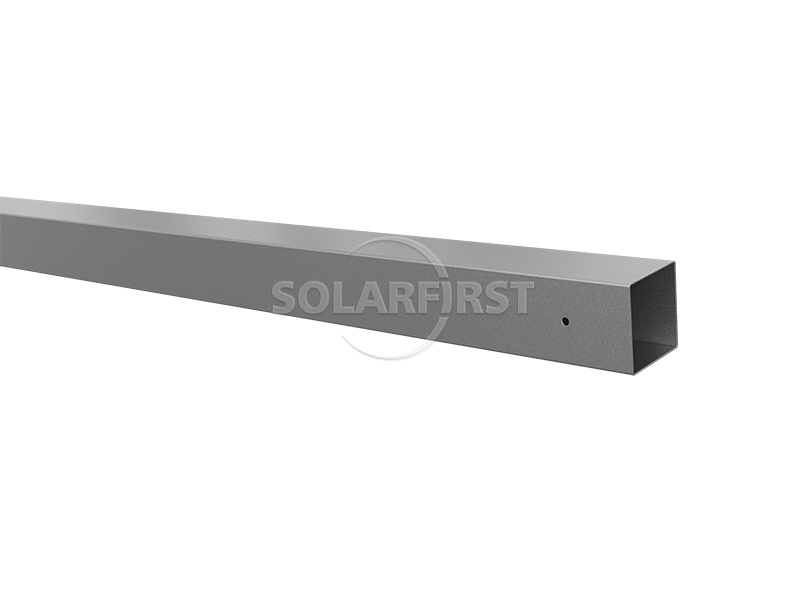

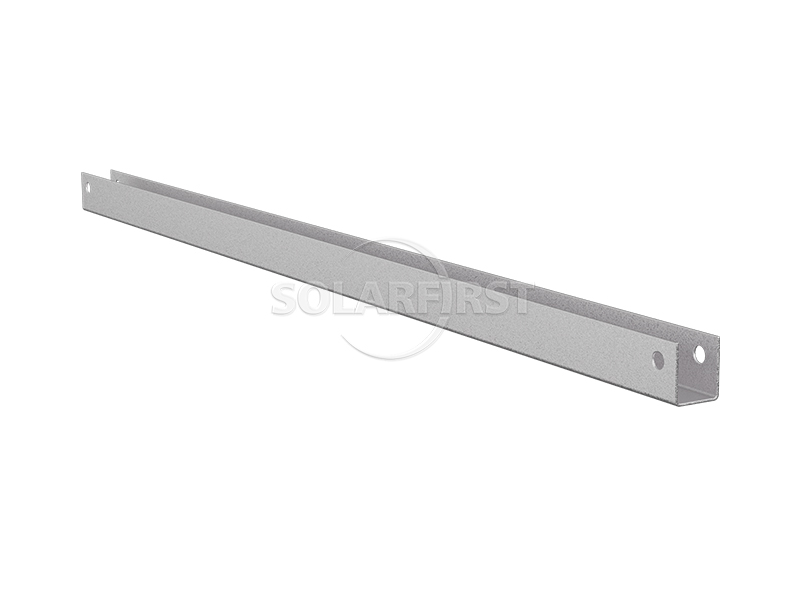

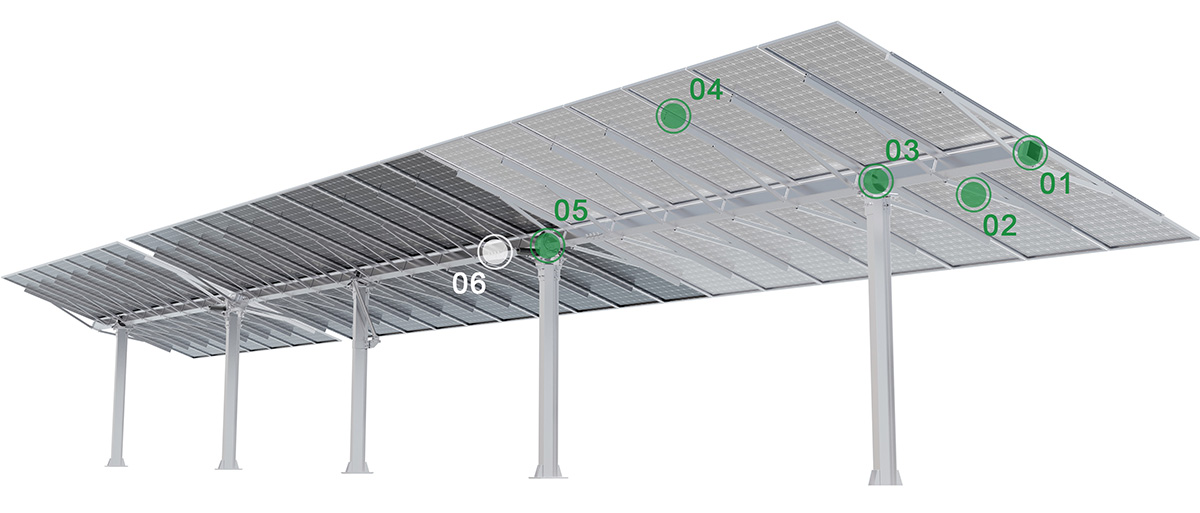

製品構成部品
アドバンテージ
▶ 地形適応性
連続的に起伏する不規則な地形にも適応し、南北方向15%の傾斜という設計要件を満たし、現場の整地作業を軽減します。
▶ 安定性の向上
単点駆動から多点駆動にアップグレードすることで、システムのねじり抵抗を向上させ、臨界風速に対応できるようになりました。
▶ モジュールの互換性
182mmと210mmの両方のシリコンウェハーモジュールに対応しており、モジュール選択の制約を軽減します。
▶ 優れたアクセス性
各列が独立したトラッキング設計となっており、列間の相互障害がないため、建設車両や保守作業員のアクセスが容易になります。
▶ 安全性と信頼性
1対1の独立制御により、システムは各支持構造の稼働状況をリアルタイムで監視し、故障箇所を迅速に特定して発電損失の低減に役立ちます。
▶ インテリジェントトラッキング
さまざまな地形やリアルタイムの気象情報（日射量、気温、風速など）に基づいて追跡角度を最適化することで、特定の条件下での発電量を向上させるのに役立ちます。
▶ 設計の合理性
風洞試験によって検証された構造は、さまざまな風圧領域に合わせて最適化されており、システム全体の安定性が向上している。
トラッカー構造
| 追跡技術 | 水平単軸トラッカー |
| システム電圧 | 1000V/1500V |
| 追跡範囲 | ±45%/±60° |
| 作業風速 | 18 m/s（カスタマイズ可能） |
| 最大風速 | 45 m/s ASCE 7-10（カスタマイズ可能） |
| トラッカーあたりのモジュール数 | モジュール数：120個以下（カスタマイズ可能） |
| 主要材料 | 溶融亜鉛めっきQ235B/Q355B、亜鉛-アルミニウム-マグネシウムめっき鋼 |
| 平均コーティング厚さ | >80μm |

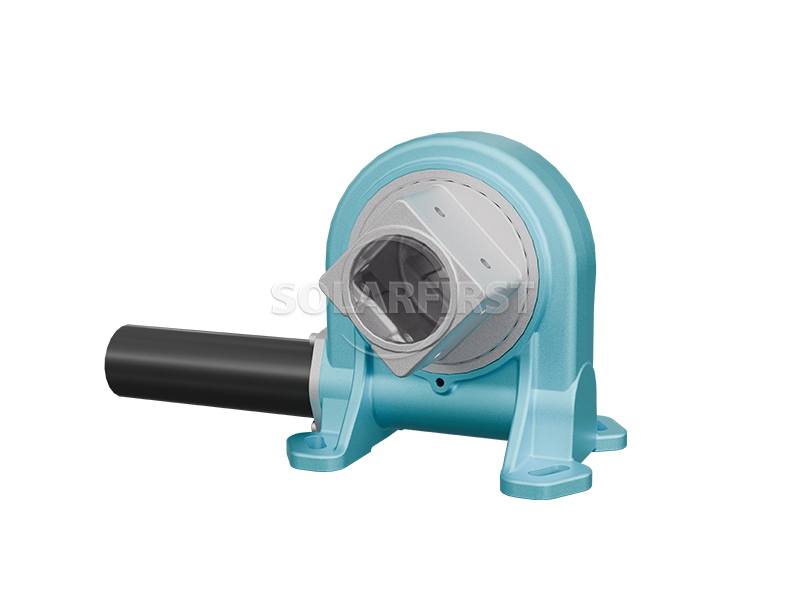

| 駆動システム | リニアアクチュエータ／旋回駆動装置 |
| 基礎の種類 | PHC杭／現場打ち杭／鋼杭 |
制御システム
| 制御システム | MCU |
| 追跡モード | クローズドループ時間制御＋GPS |
| 追跡精度 | <2° |
| コミュニケーション | 無線（ZigBee、LoRa）、有線（RS485） |
| 粉末調達 | 外部電源／ストリング電源／自己給電 |
| 夜間自動収納 | はい |
| 強風時の自動格納機能 | はい |
| 最適化されたバックトラッキング | はい |
| 保護等級 | IP65 |
| 動作温度 | -30℃～65℃ |
| 風速計 | はい |
| 消費電力 | 1日あたり0.3kWh |
適用可能なシナリオ
▪ 低い丘と緩やかな斜面
▪ 波状の起伏のある山々
▪ 発達した谷や渓谷のある地域
▪ 段々畑
重要な注意事項：
▪ 設置前に、敷地の地形を詳細に測定し、傾斜の変化がシステム設計範囲内（南北方向で15%以下）であることを確認する必要があります。
▪ 基礎工事では、地質調査報告書に基づいて適切な基礎の種類（PHC、現場打ち杭、または鋼杭）を選択し、杭の位置のずれが設置要件を満たしていることを確認する必要があります。
▪ 運転風速が18m/sを超える場合は、風荷重の影響を軽減するために、制御システムが支持部を保護角度（例えば、水平または風下位置）に回転させることを推奨します。
▪ 最大耐風速45m/sは、ASCE 7-10規格に基づく設計値です。実際の使用状況については、地域の過去の気象データに基づき、安全マージンを考慮して評価する必要があります。
▪ 支持柱1本あたりの最大構成部品数は120個が目安となる上限値です。実際の数は、現場の長さ、構成部品の重量、風荷重に基づいて検証した上で決定する必要があります。
▪ インテリジェント追跡アルゴリズムは、リアルタイムの気象データソース（例：日射計、気象観測所）に依存しています。データ途絶が発生した場合に備え、システムは（例：天文アルゴリズムに基づく）簡易動作モードを備えている必要があります。
▪ 駆動機構、締結部品、およびコーティング面を定期的に点検し、異常があれば速やかに修理する。
▪ 亜鉛・アルミニウム・マグネシウムめっき鋼板については、特定の高湿度環境や高塩化物イオン環境における長期的な耐食性を評価する必要があり、追加の保護対策が必要になる場合がある。
まとめ
この水平単軸追尾支持システムは、地上設置型発電所向けに設計された製品です。主な特長は、多点駆動、南北15%の傾斜地への対応、182/210モジュールとの互換性、独立した柱制御とリアルタイム監視です。風洞試験と綿密な構造設計により、様々な地形や風荷重下でも一定の安定性を発揮することが実証されています。インテリジェント追尾機能は、リアルタイムの気象情報を取り入れることで追尾角度の最適化を支援し、発電効率の向上に貢献します。全体として、この製品は、複雑な地形や、操作・保守の容易性、安全性に対する高い要求を持つ中規模から大規模の太陽光発電プロジェクトに適しています。ただし、実際の風速、地質条件、モジュール構成に基づいたカスタマイズ設計と検証が必要です。

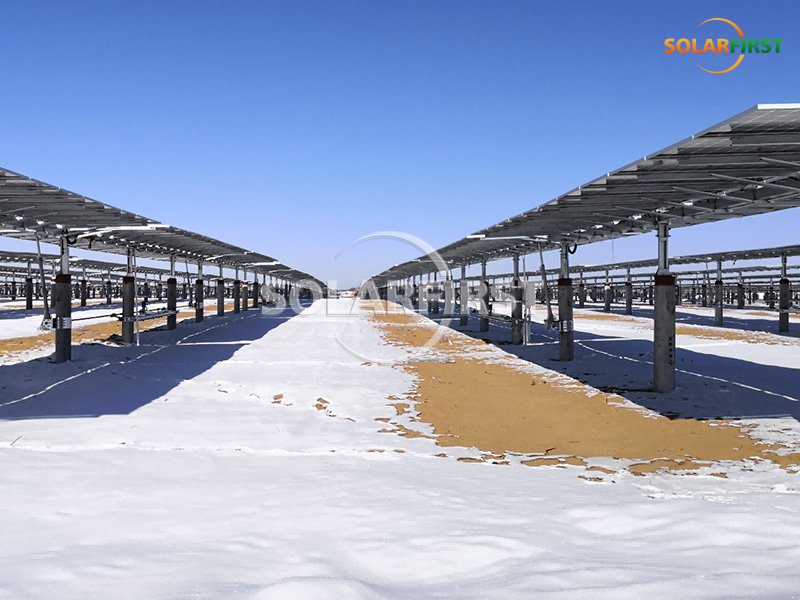

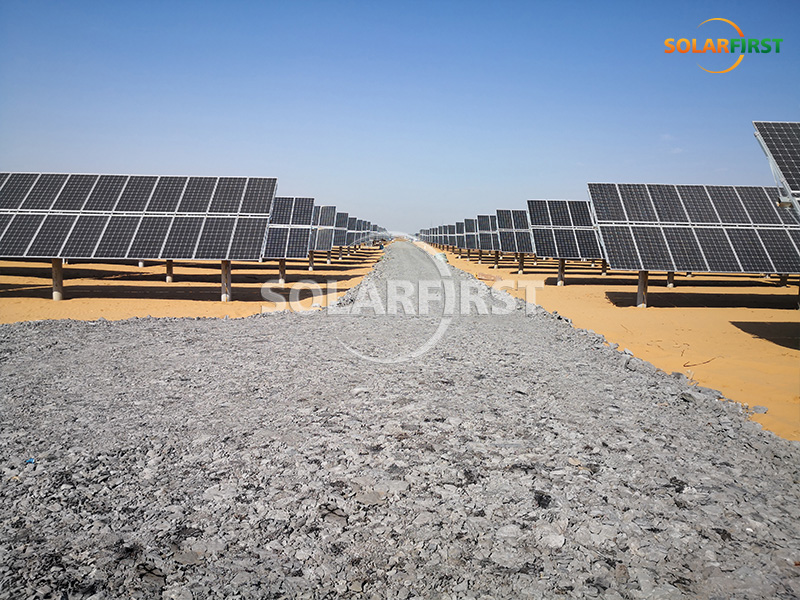

Solar Firstプロジェクトリファレンス
