弧状プルロッド式手動傾斜調整型地上設置型太陽光発電支持構造は、弧状プルロッド機構により南北方向0°～40°の角度調整を手動で行うことができます。動力駆動は不要で、一人で操作可能です。コストは固定支持構造と同程度ですが、季節に応じて傾斜角度を調整できるため、発電量を3%～10%増加させることができます。本体は高強度亜鉛メッキ鋼製で、耐腐食性と耐久性に優れています。大規模な地上設置型発電所に適しており、主流の太陽光発電モジュールと互換性があります。経済効率と発電効率のバランスが取れた、信頼性の高いソリューションです。
色 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)認証 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

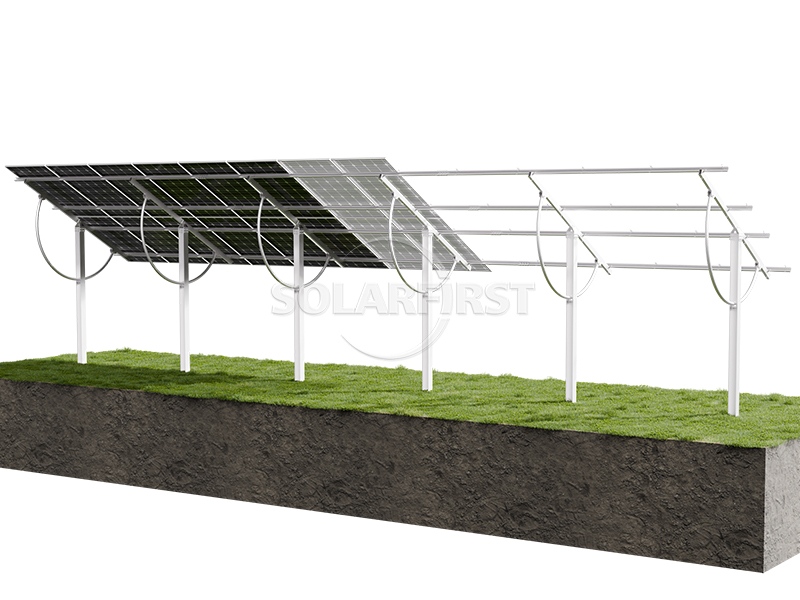

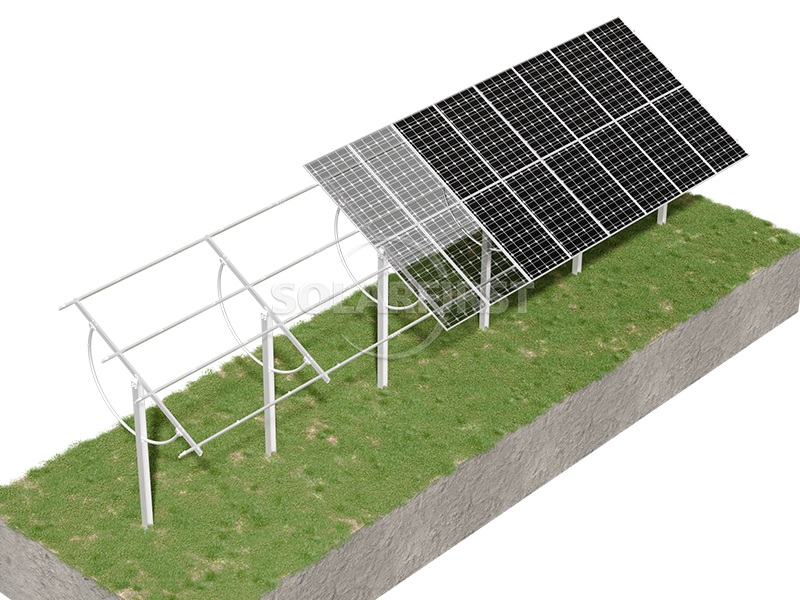

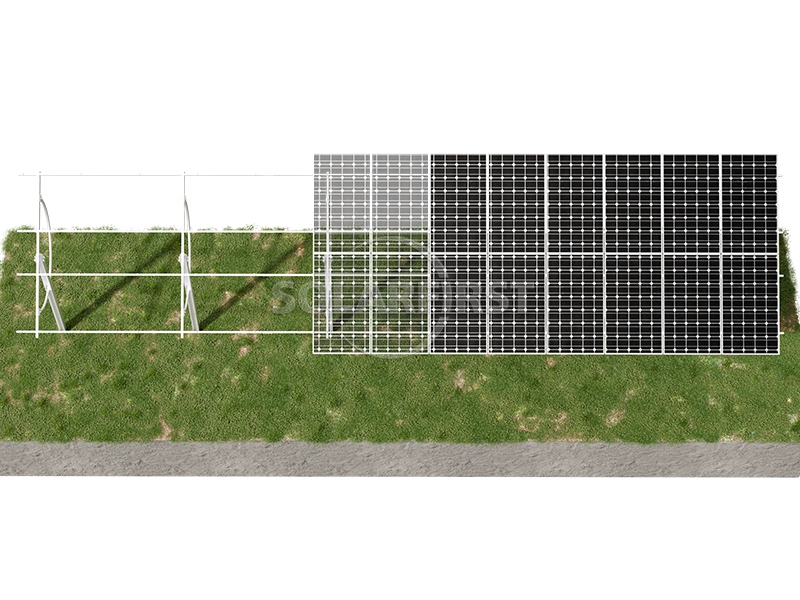

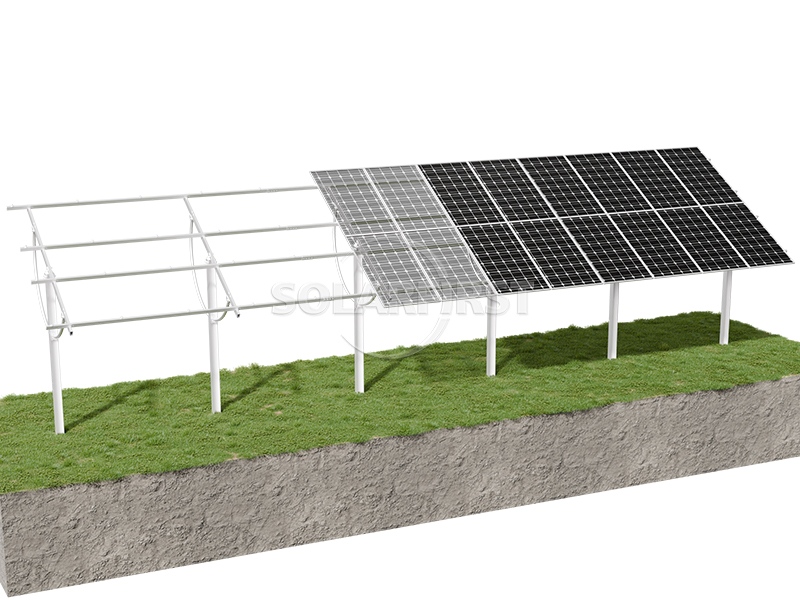

円弧状引張棒式手動傾斜調整型地上設置型太陽光発電支持システムは、固定支持システムをベースに開発された革新的な支持システムです。このシステムは、単柱固定傾斜支持システムに円弧状の引張棒調整機構を導入することで、太陽光発電モジュールを季節的な日射角の変化に応じて南北方向に手動で調整できるようにし、太陽光発電モジュール表面に垂直に入射する日射量を増加させ、発電所の発電効率を大幅に向上させます。
従来の固定式支柱と比較して、本製品はモーター駆動を必要としません。手動操作で角度を柔軟に調整できるため、システムの安定性を確保しながら、設備コストとその後のメンテナンス費用を大幅に削減できます。高価なトラッキング式支柱と比較して、本製品はシンプルな構造、高い信頼性、そして高い土地利用率を実現しています。固定式支柱とトラッキング式支柱の中間に位置する、費用対効果の高いソリューションです。

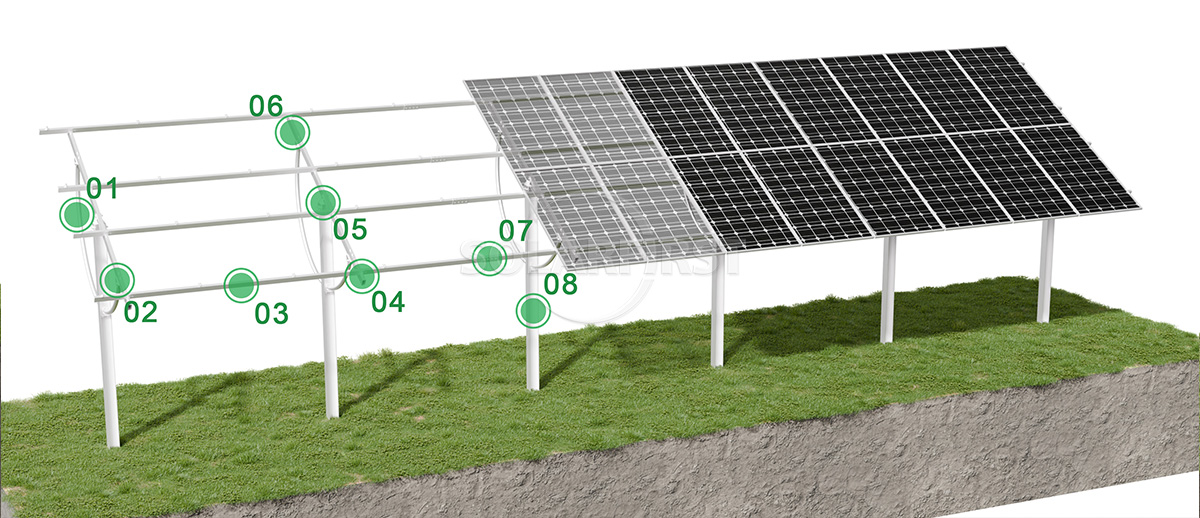

製品構成部品

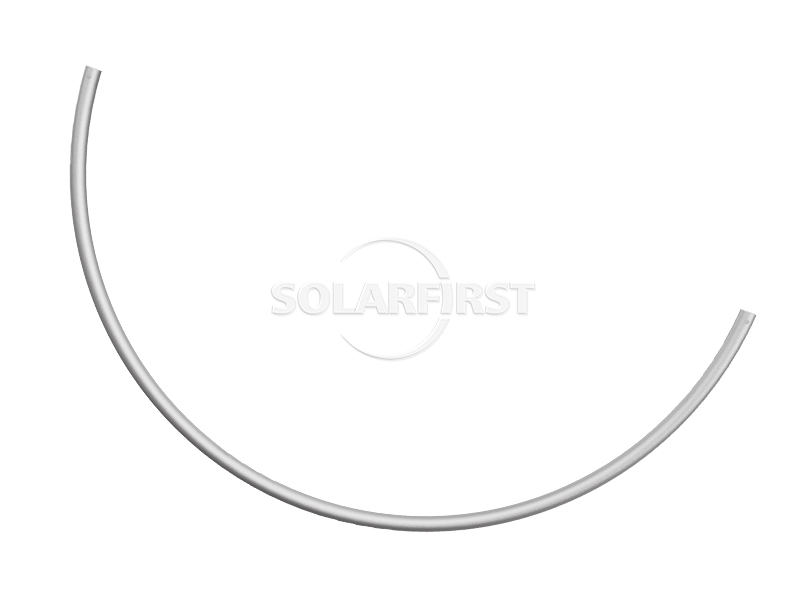

01 弧状引張棒
02 三角形コネクタ

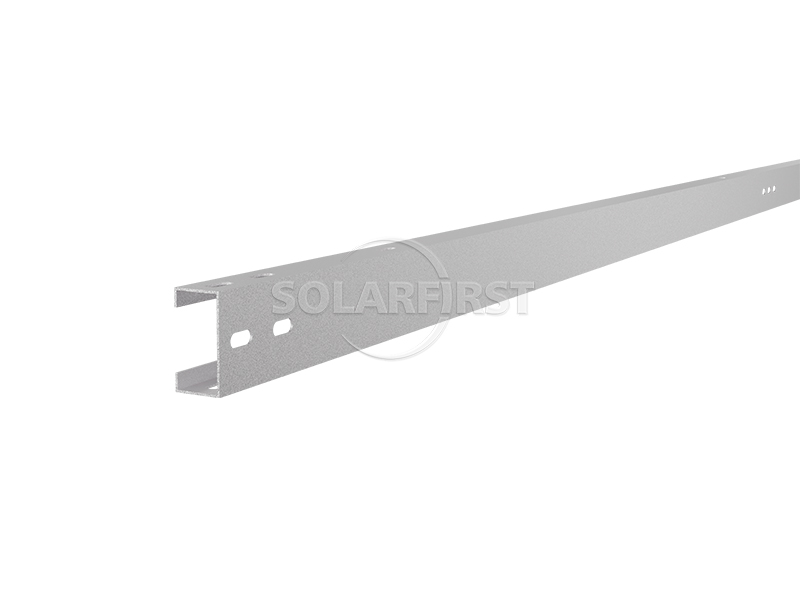

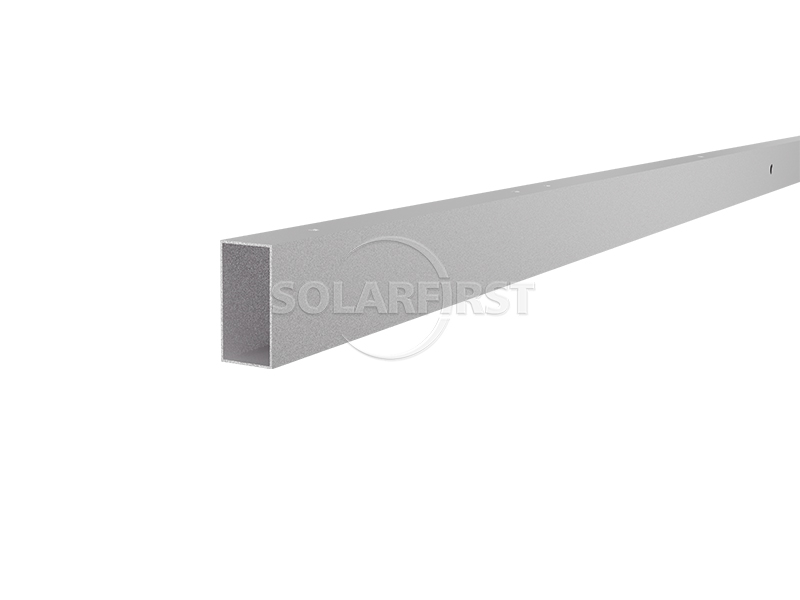

03 母屋
04 母屋支持

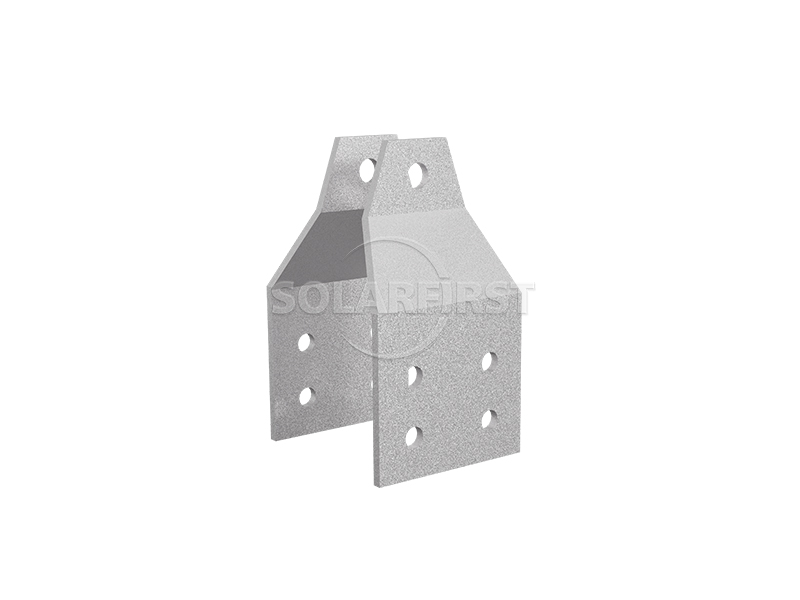

05 ビームコネクタ
06ビーム

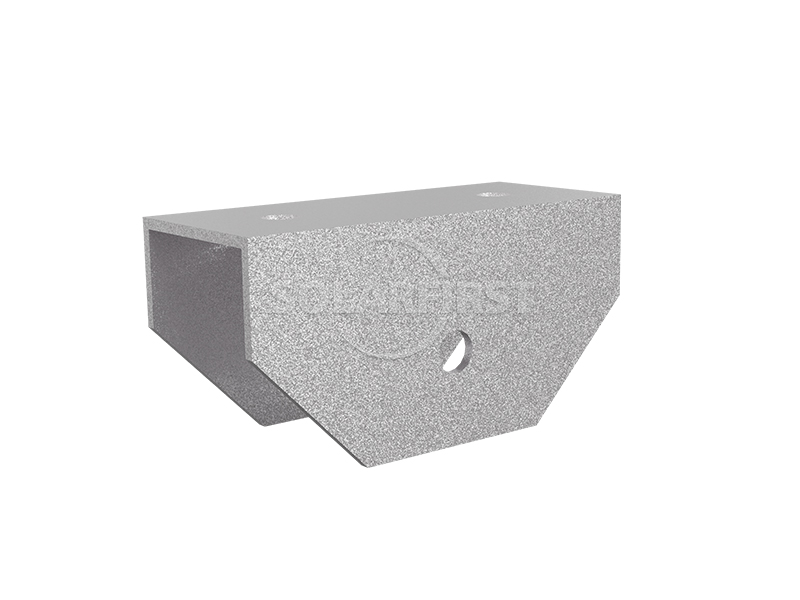

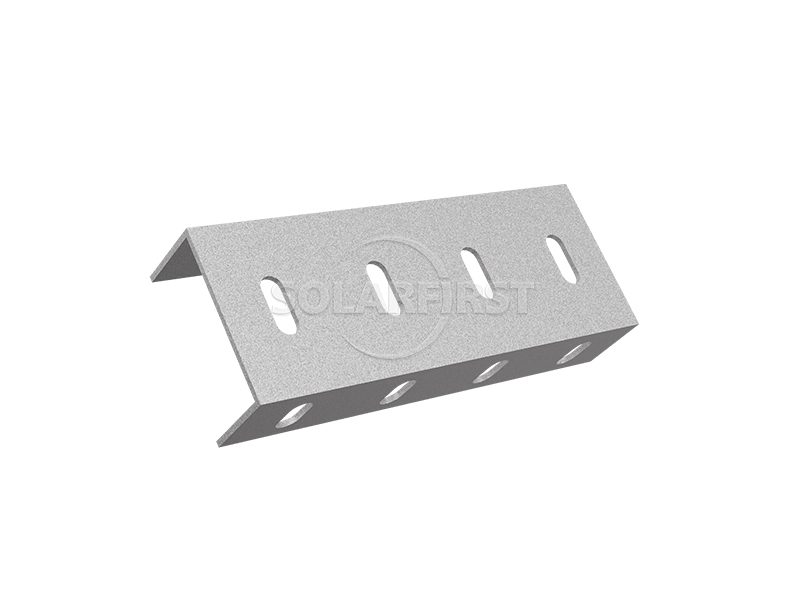

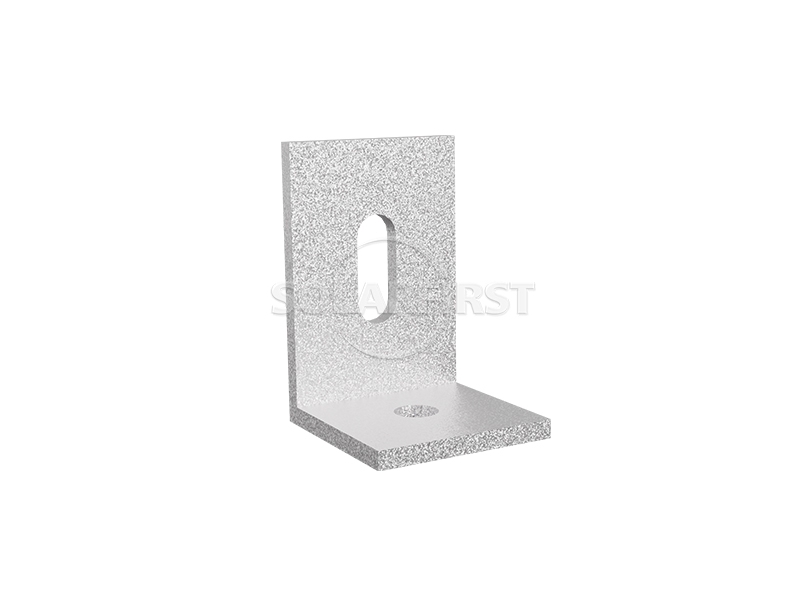

07 母屋コネクタ

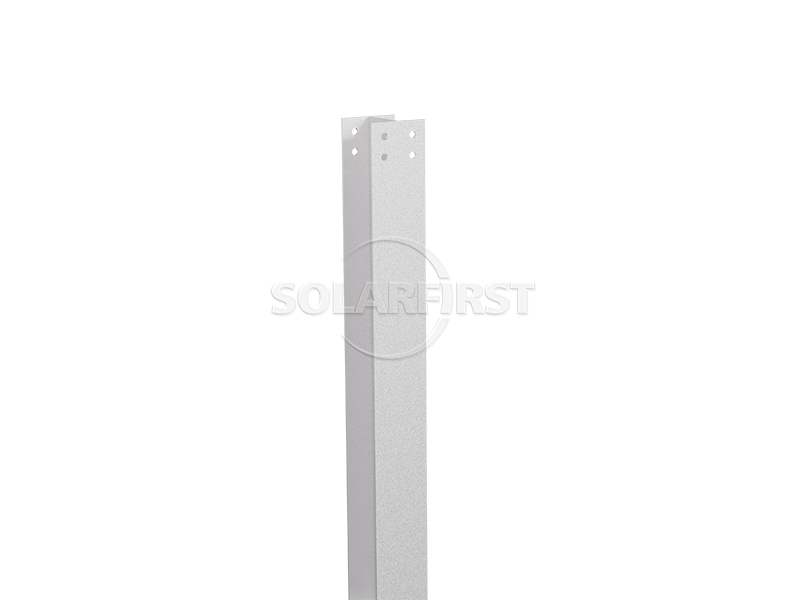

08列目
アドバンテージ

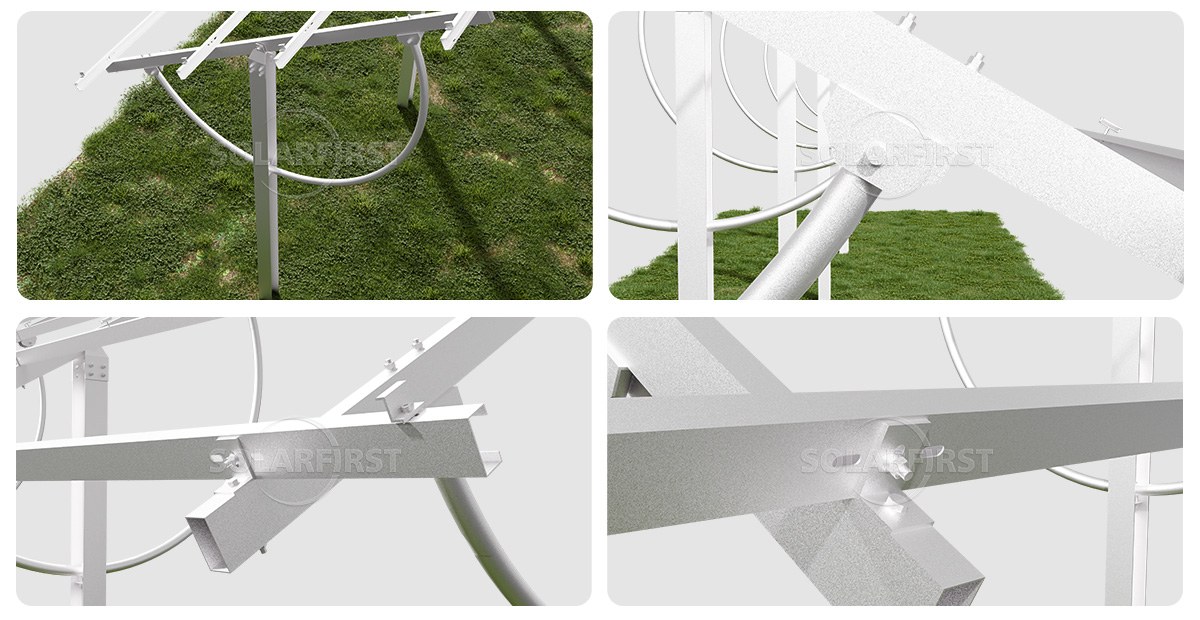

▶ 弧状のプルロッド調整構造は操作が簡単です
本製品は、円弧状のプルロッドをコアとなる調整機構として採用しています。円弧状のプルロッドに複数の位置決め穴を設け、支柱のピンと連動させることで、太陽光発電パネル支持部の角度を正確に固定します。調整は、ピンを引き抜き、プルロッドを希望の角度（0°～40°の範囲内）まで押し込み、ピンを再度挿入するだけで完了します。この構造設計により、手動操作が非常に便利で安全になり、わずか2人でアレイ全体の角度調整を行うことができます。
▶ 高強度素材で、耐久性があり、腐食にも強い。
主要部品はQ235B炭素鋼製で、表面は溶融亜鉛めっきまたはアルミニウムマグネシウムめっき処理が施されています。この処理により優れた耐食性が確保され、錆や経年劣化を効果的に防止します。支持部材は高硬度で安定性が高く、変形や亀裂が生じにくく、長寿命です。締結具は亜鉛ニッケル合金またはステンレス鋼SUS304製で、接続部の長期的な信頼性を保証します。
▶ 効率的な設置を実現する構造最適化設計
このシステムは、構成部品が少なく、接続も容易なシンプルな構造です。主要部品は工場でプレハブ化されており、現場での組み立てと接続にはファスナーのみが必要で、設置が完了します。基礎もプレハブ化できるため、現場での工期をさらに短縮できます。各アレイに必要な柱の本数も少ないため、基礎工事費と設置費用を効果的に削減できます。
▶ 発電効率が大幅に向上しました
固定設置システムと比較して、季節ごとの傾斜角調整により発電量を3%～10%増加させることができます。ユーザーは、プロジェクト設置場所の経度と緯度、および天文条件に基づいて、0°～40°の範囲内で最適な傾斜角を選択することで、光資源の利用率を最大化できます。
▶ メンテナンスコストが低い
モーターやコントローラーなどの電気駆動装置を必要としない完全手動操作のため、電気制御による機械的な故障の心配がなく、メンテナンスコストも極めて低く抑えられます。アークプルロッド構造により、従来のスクリュージャッキ式サポートに見られるネジやネジスリーブの摩耗といった問題を回避し、角度固定機構も信頼性が高くなっています。
パラメータ
| インストール | 地面 |
| 調整方法 | 純粋な機械式マニュアルレバートランスミッション |
| 傾斜角度 | 0°～40°（太陽光の高さや角度に合わせて調整可能） |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、亜鉛めっきマグネシウムアルミニウム鋼、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
| 設計耐用年数 | 25～30歳 |
適用可能なシナリオ
▪ 大規模地上設置型太陽光発電所：
本製品は、大規模な商業用および公共用発電所向けに特別に設計されており、平野部、丘陵部、山岳部など、さまざまな地形に幅広く適用可能です。柔軟な設計と手動調整機能により、地域や気候条件の違いに応じて発電効率を最大限に高めることができます。
▪ 季節調整需要シナリオ：
季節の変化に応じてコンポーネントの傾斜角を調整する必要があるプロジェクトに適しています。年間2回または4回調整できます。低緯度地域では、太陽高度角が大きい季節に対応するため、傾斜角を小さく（0°～15°など）設定できます。高緯度地域や積雪地帯では、冬季の光の受信を最適化し、雪の滑りを促進するため、傾斜角を大きく（30°～40°など）調整できます。
▪ コスト重視の中規模および大規模プロジェクト向け：
モーターやコントローラーなどの電気機器は不要です。システムコストは基本的に固定支持構造と同等でありながら、発電容量を大幅に増加させることができます。これは、投資収益率の最適化を目指す地上設置型発電所プロジェクトに特に適しています。
▪ 地形への適応性が非常に高いプロジェクト：
東西方向の傾斜は±15°の範囲で調整可能で、南北方向の傾斜には制限がありません。そのため、不整地にも柔軟に設置でき、土地利用効率を高めることができます。
まとめ
弧状プルロッド式手動傾斜調整型地上設置型太陽光発電支持システムは、大規模地上設置型発電所向けに特別に設計された革新的な支持システムです。弧状プルロッドとピン位置決め機構により、南北方向0°～40°の範囲で手動傾斜調整が可能です。モーター駆動は不要で、操作は簡単です（一人で操作可能）。コストは固定支持システムとほぼ同等ですが、季節の変化に応じてコンポーネントの受光角度を最適化し、発電量を3%～10%増加させることができます。支持システムの本体はQ235B炭素鋼製で、溶融亜鉛めっきまたは亜鉛めっきアルミニウムマグネシウム処理が施されており、頑丈で耐久性があり、優れた耐食性を備えています。平地、丘陵地、山岳地帯など様々な地形に対応でき、主流のフレーム付き/フレームなしコンポーネントや水平/垂直レイアウトにも対応可能です。
本製品の核となる特徴は、調整機能と構造支持機能を一体化した「弧状プルロッド」にあります。これにより、摩耗しやすい従来のネジ式調整の欠点を解消するだけでなく、システム構造を簡素化し、運用・保守コストを大幅に削減します。同時に、複雑で高価な追尾ブラケットや低い土地利用率といった欠点も克服します。初期投資と長期的な収益の最適なバランスを実現し、信頼性、経済性、発電効率を兼ね備えた理想的な地上設置型太陽光発電ソリューションとなっています。
