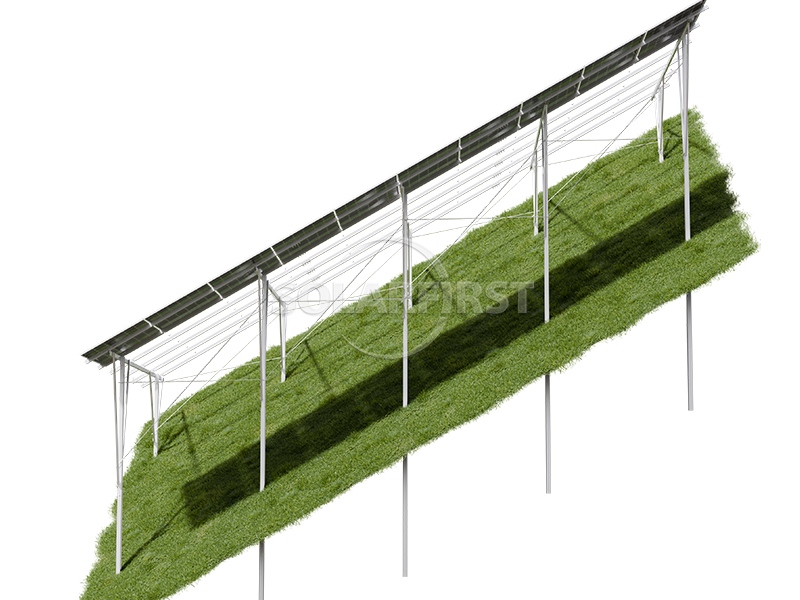

傾斜地における太陽光発電用地上設置型架台の杭打ち工事

傾斜地向けラミングパイル式太陽光発電地上設置型システムは、溶融亜鉛めっき鋼杭を油圧で打ち込むことでコンクリートを不要にします。調整可能な支点を備えた二柱構造により、0～60°の傾斜角、最大60m/sの風速、最大1.4kN/m²の積雪荷重、耐腐食性、耐候性を実現し、25年以上の設計寿命を誇ります。同時に、このシステムは元の地形をそのまま利用するため、整地コストを削減し、工期を30～50%短縮、人件費を約20%削減できます。モジュール式のプレハブ構造により、傾斜地や遠隔地にも適しており、迅速な系統連系や高収益発電所に最適な選択肢となります。

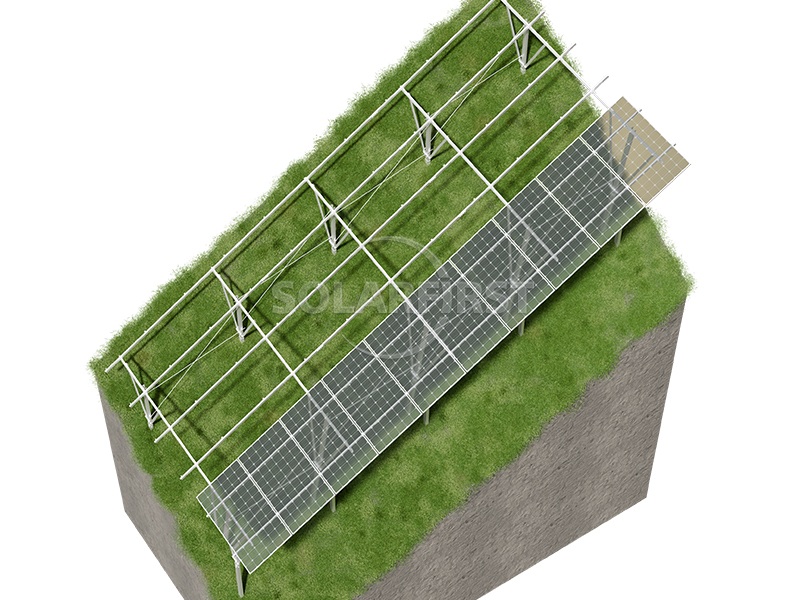

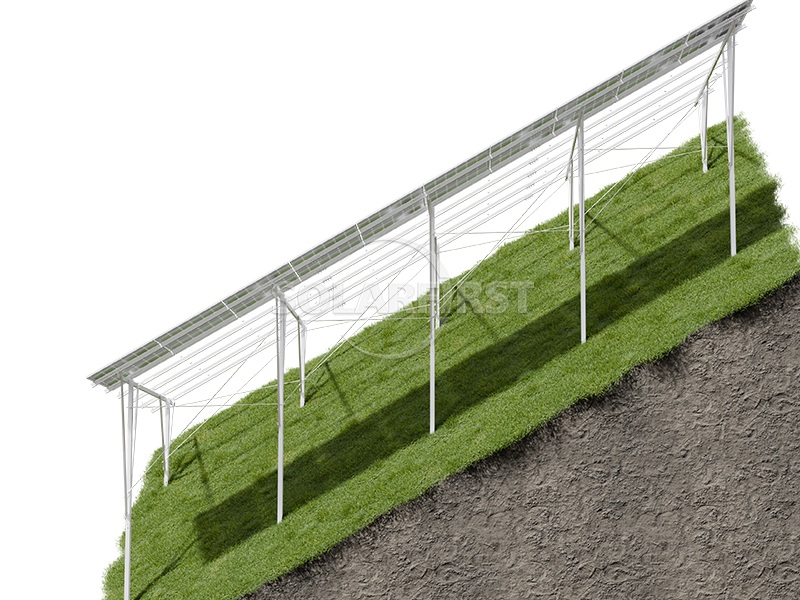

製品構成部品

アドバンテージ

▪ 複雑な地形にも動じず、土地利用を最大限に活用する：

斜面や丘陵地向けに特別に設計されたこの構造物は、既存の地形に直接設置できるため、大規模な土木工事による整地を必要とする従来の方法に伴う高コストと時間を削減できます。二本柱または複数柱の支持構造により、南北方向および東西方向の地盤の起伏に柔軟に対応できます。

▪ 柔軟な調整により、最適な発電角度を確保します。

柔軟な回転ジョイント部品と長さ調節可能な支持部材を備えたこのシステムは、支持部材上部で広範囲にわたる多方向調整を可能にし、太陽光発電パネルが正確に真南を向き、最適な傾斜角を実現することで、複雑な地形でも高効率な発電を保証します。

▪ 非常に効率的かつ迅速な設置により、工期を短縮します。

油圧式杭打ち機は、鋼杭を地面に直接打ち込むために使用され、杭基礎を数秒で完成させます。多くのシステムは、工場で高度に事前組み立てされたモジュール設計を採用しており、現場での組み立て時間を大幅に短縮し、地中ボルト工法と比較して設置速度を最大50%向上させます。

▪ 堅牢で耐久性があり、安全で信頼性が高い：

主要な耐荷重部材（鋼製杭や主梁など）は溶融亜鉛めっきまたは亜鉛アルミニウムマグネシウムめっきが施されており、極めて高い耐食性と耐老化性を備えています。製品保証期間は通常10年です。耐風性は一般的に60m/s以上（カテゴリー17のハリケーンにも耐えられる）で、積雪荷重容量は一般的に1.4kN/m²以上です。

▪ 環境に優しく、生態系への影響を最小限に抑えています。

この設置プロセスでは、大規模な掘削やコンクリート打設が不要となるため、元の地形や植生を大幅に保護し、地域の生態系への影響を最小限に抑えることができます。

▪ 全体的なコストを削減し、経済的に効率的です。

杭打ち設備や特殊な支持構造物への初期投資は若干高くなるかもしれないが、土工量の削減、工期の短縮、労働力の節約、土地利用の最大化により、ライフサイクル全体を通してより良い投資収益率が得られる。

パラメータ

適用可能なシナリオ

中規模から大規模の商業用および地上設置型太陽光発電所：特に丘陵地、傾斜地、渓谷沿いの農地や未利用地に適しており、支持構造物によって地形に適応し、農業と太陽光発電の相補性を実現します。

▶ 公益事業規模の太陽光発電所：

大規模な地上設置型発電所において、杭打ち工法は建設速度が速く、地形への適応性にも優れているため、大規模プロジェクトの工期を確実に守るための好ましい選択肢となっている。

▶ 環境保護要件の高い生態地域：

この基礎工法は、土地へのダメージを最小限に抑えることで、環境認可リスクを効果的に軽減します。

▶ 複雑な地質条件を持つ地域：

基礎の種類（らせん杭やPHC杭など）を変更することで、様々な複雑な地質条件に対応することができます。

重要な注意事項：

明らかな利点があるにもかかわらず、特定の状況においては慎重な評価が必要となる。



▪ 比較的限定的な引き抜き強度： 極めて軟弱な地盤や強風地域では、深く埋設されたコンクリート基礎に比べて、引き抜き性能が劣る可能性がある。



▪ 硬岩地層における建設の難しさ： 地質調査が不十分だと杭打ち工事が妨げられ、多くの場合、事前掘削の支援が必要となる。



▪ 腐食に関する課題： 塩分濃度の高いアルカリ性土壌や腐食性の高い沿岸環境では、衝撃杭の亜鉛メッキコーティングが腐食するリスクがあるため、らせん杭の使用が優先的に推奨されます。



▪ 砂利の多い土壌層は、亜鉛メッキ層を損傷する可能性があります。 砂利が杭表面の防錆コーティングを傷つけ、杭の長期寿命に影響を与える可能性がある。



インストール

•

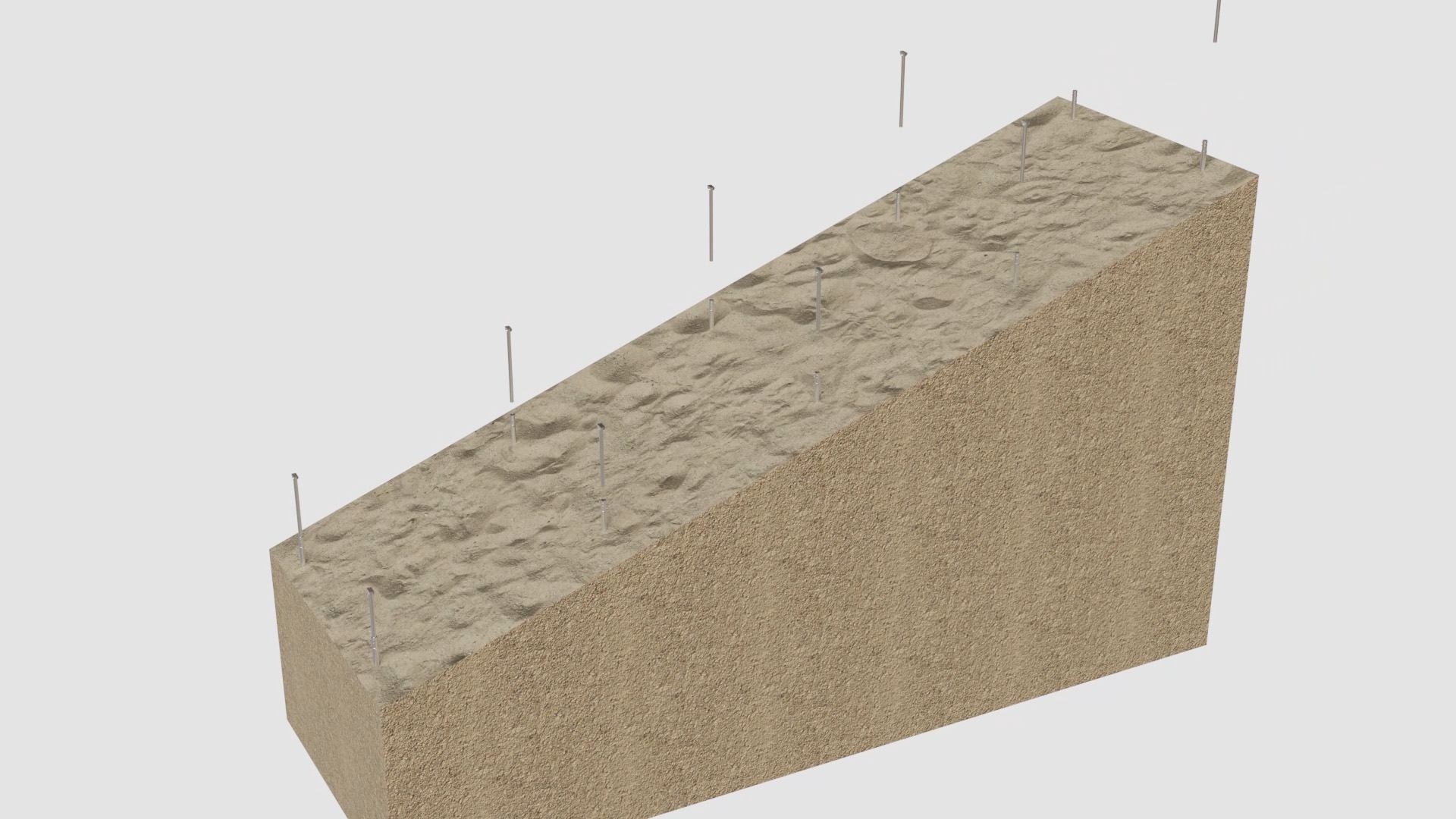

  01 スクリュー杭打ち

  油圧式杭打ち機を使用して、溶融亜鉛めっき鋼杭を所定の位置に打ち込み、垂直方向のずれが1°以下になるようにします。

•

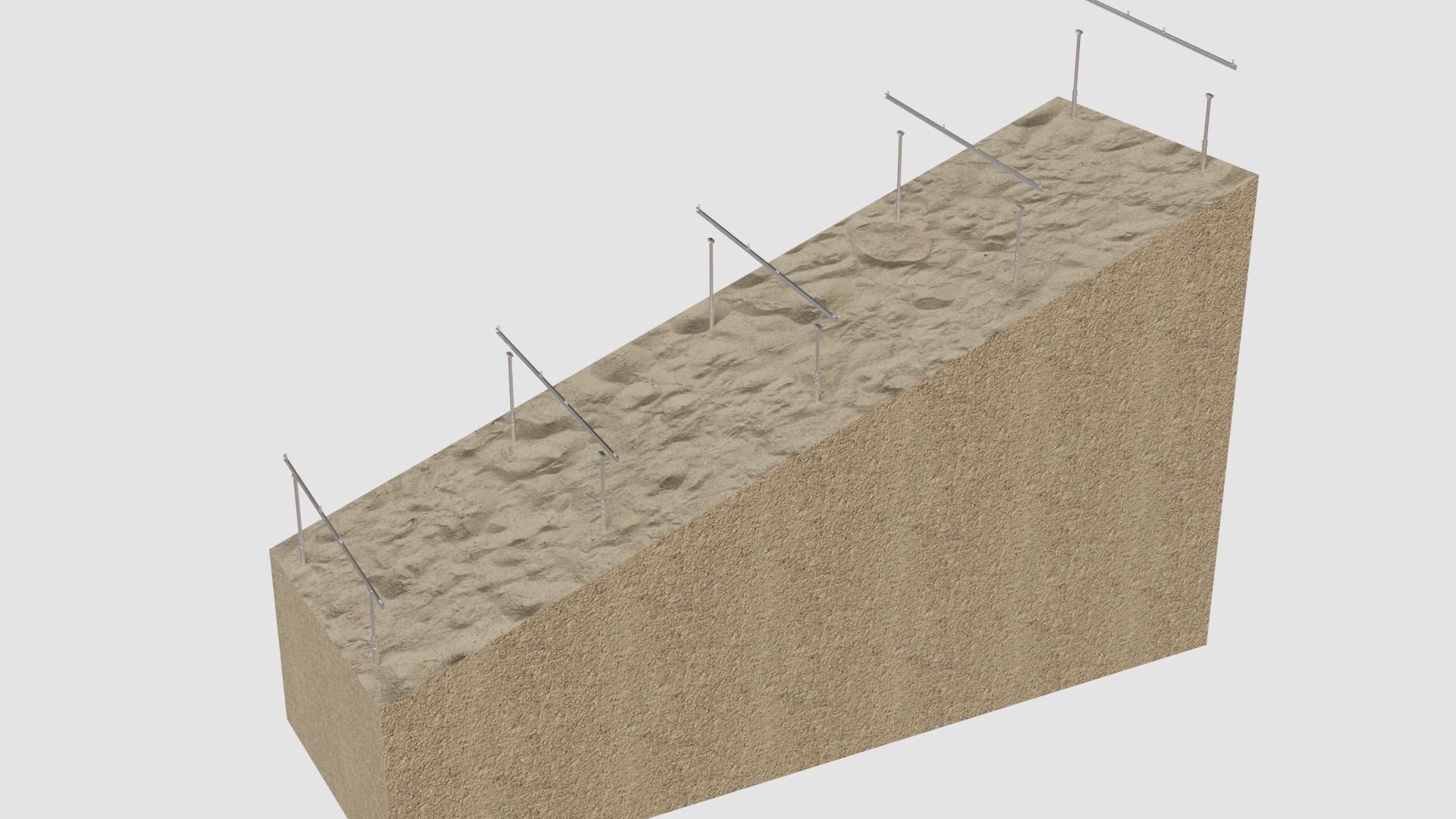

  02 柱の設置

  鋼杭の上に調整可能な支柱を取り付け、最初はボルトで固定する。



•

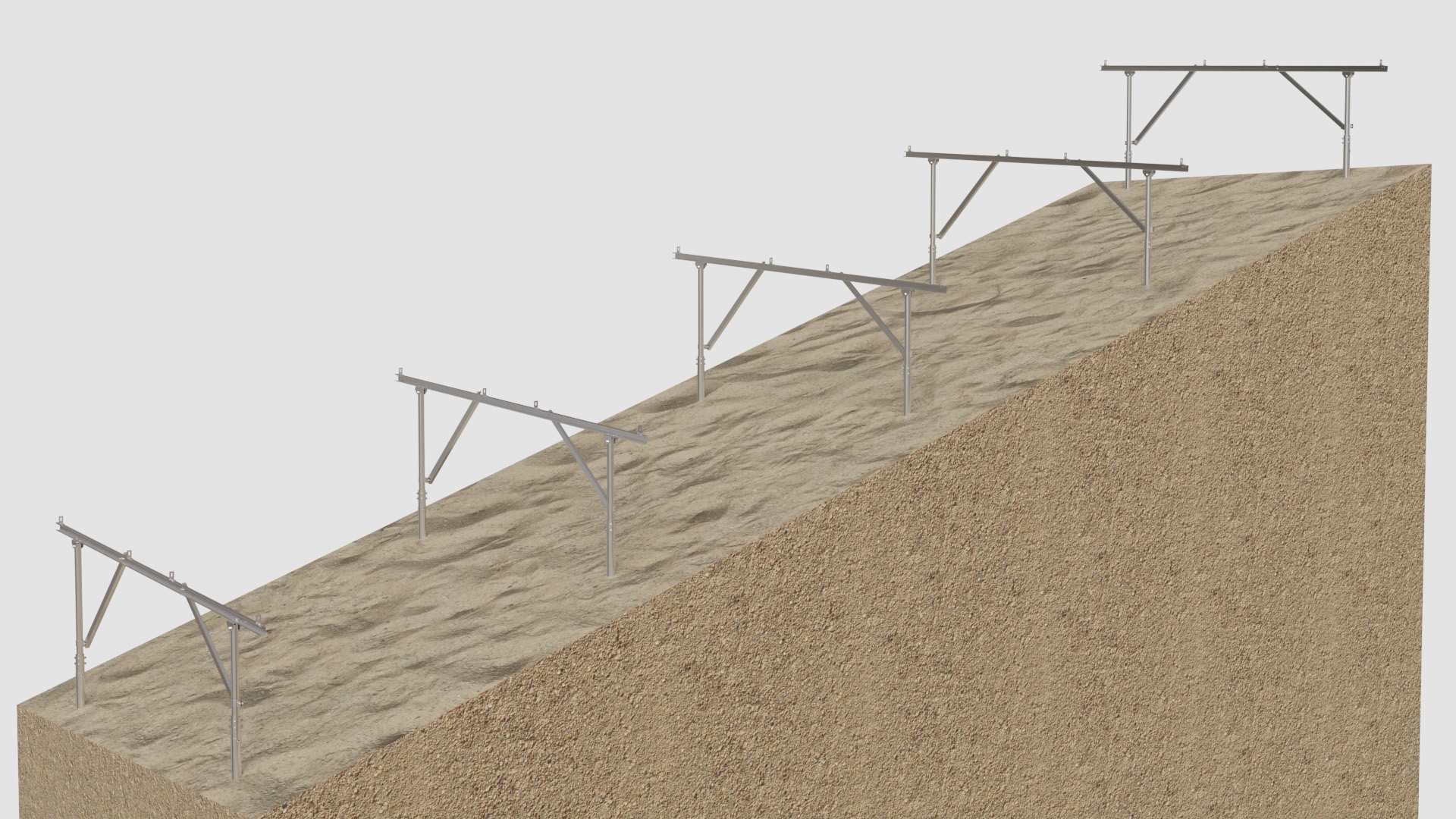

  03 傾斜梁の設置

  柱の上に傾斜梁を立て、発電に最適な傾斜角度に調整する。
•

  04 斜め補強材の取り付け

  柱と傾斜梁の間に斜めブレースを取り付けることで、支持構造の耐風性および耐曲げ安定性を向上させる。

•

  05 タイロッドの取り付け

  柱列間に横方向にタイロッドを取り付けることで、支持構造全体の縦方向の剛性と滑り止め性能を向上させることができます。



•

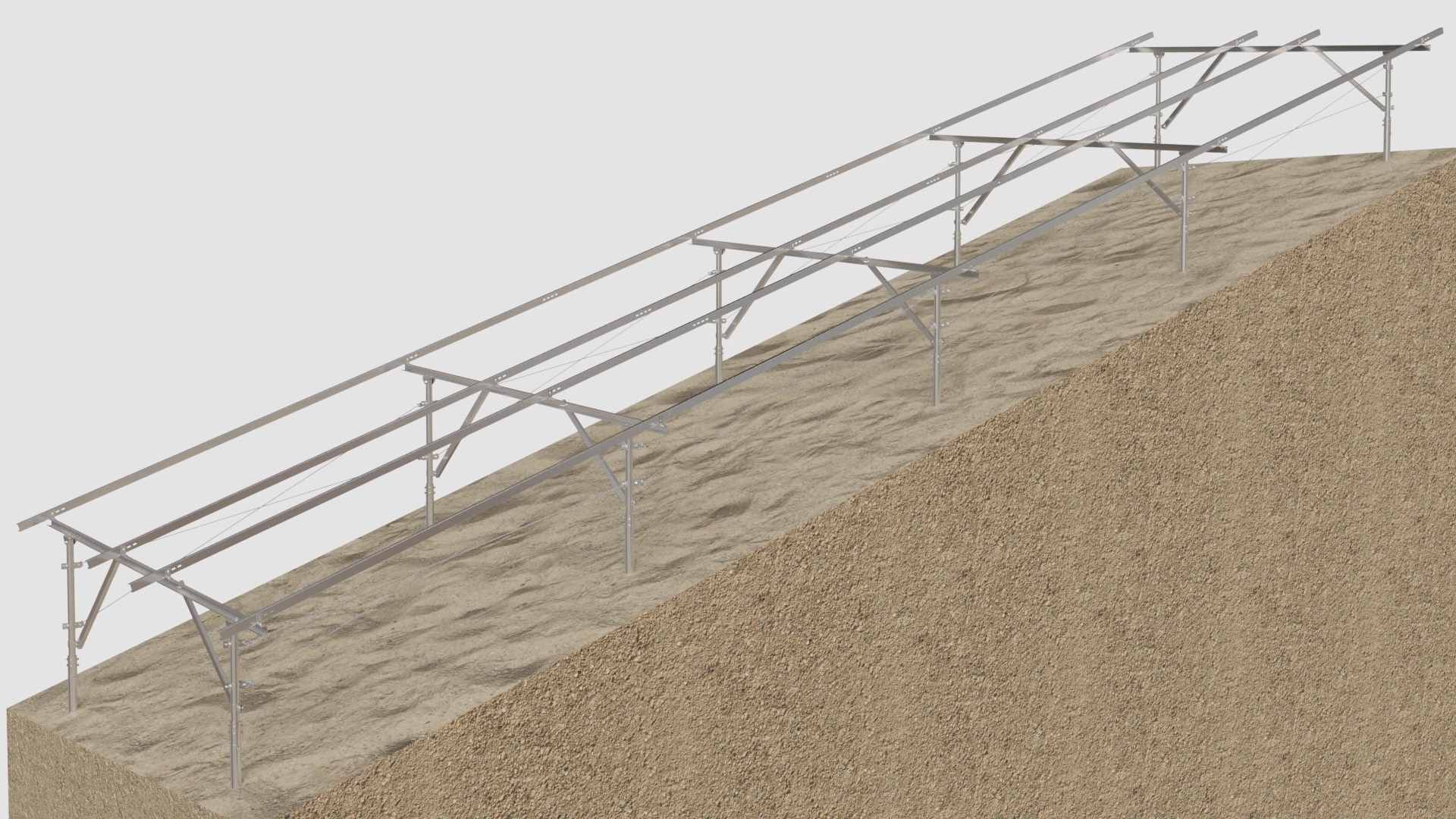

  06 母屋の取り付け

  母屋を傾斜梁に対して垂直に配置して固定し、太陽光パネルを取り付けるための平らな面を形成する。



•

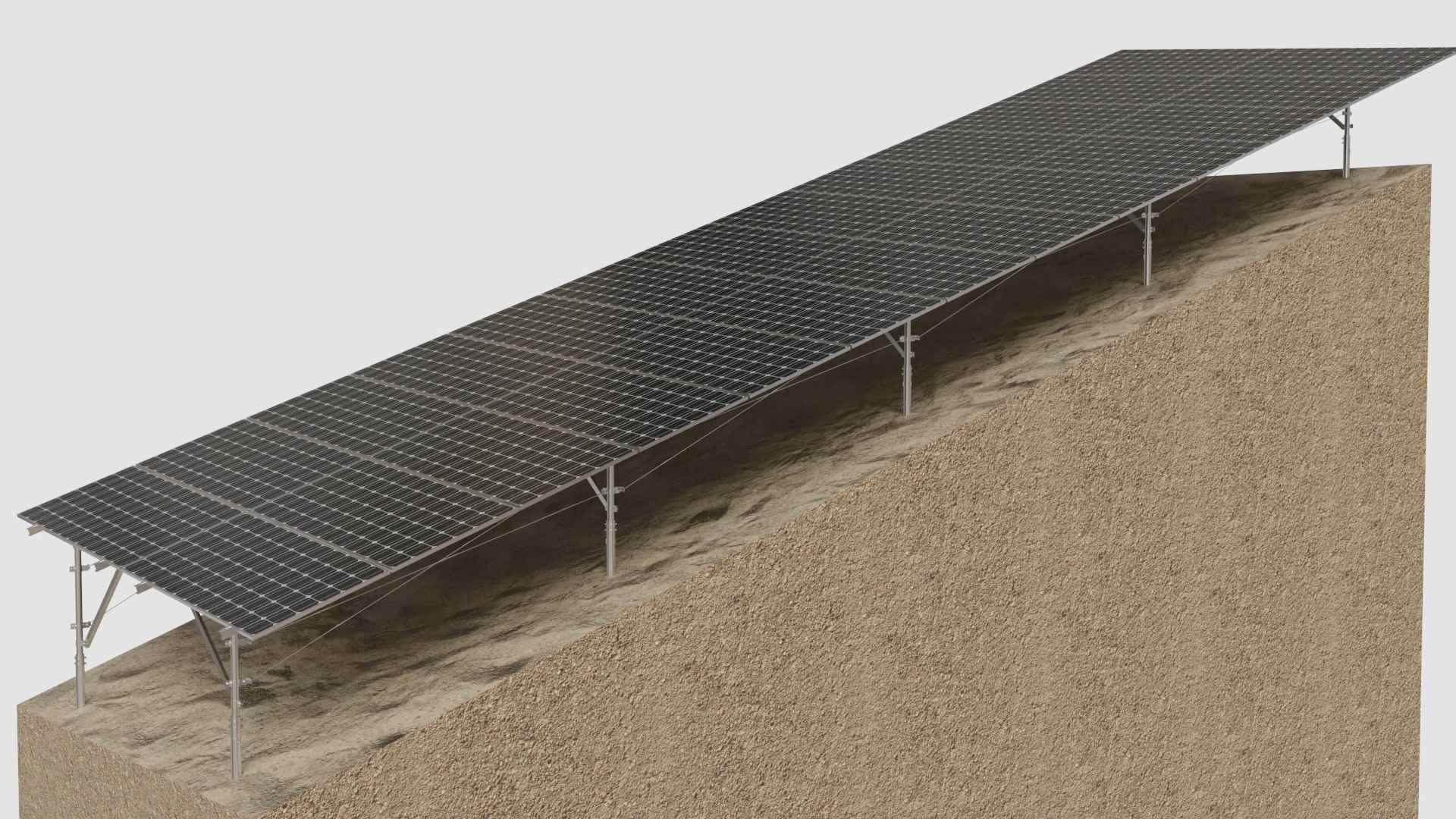

  07 太陽光パネルの設置：

  太陽光発電モジュールを母屋の上に置き、クランプで固定し、熱膨張のための隙間を設けてください。
