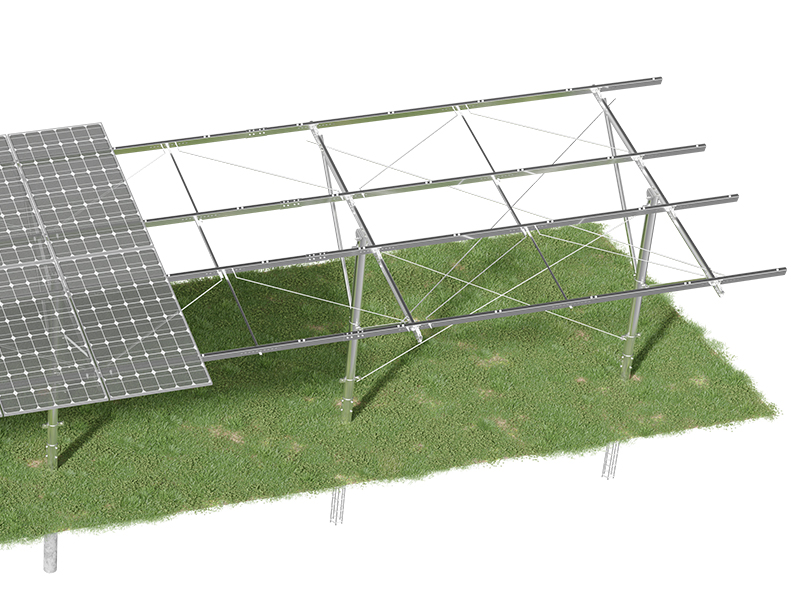

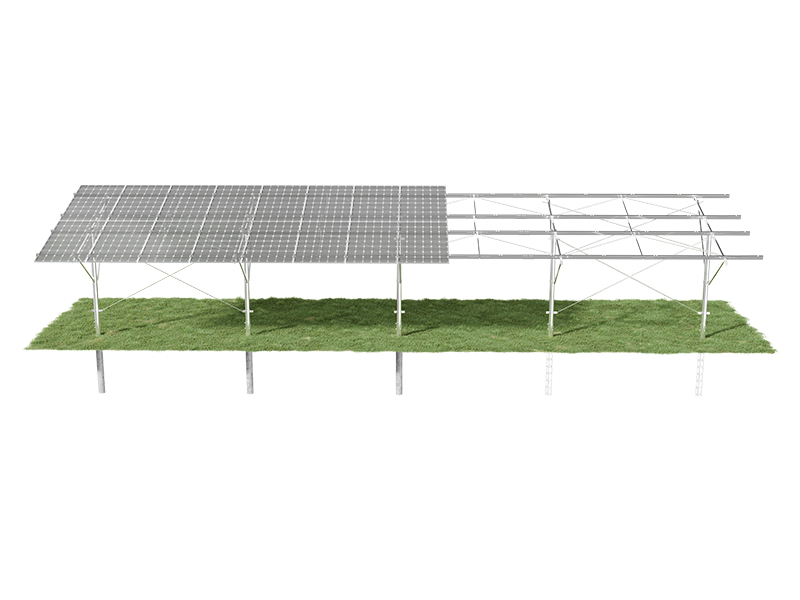

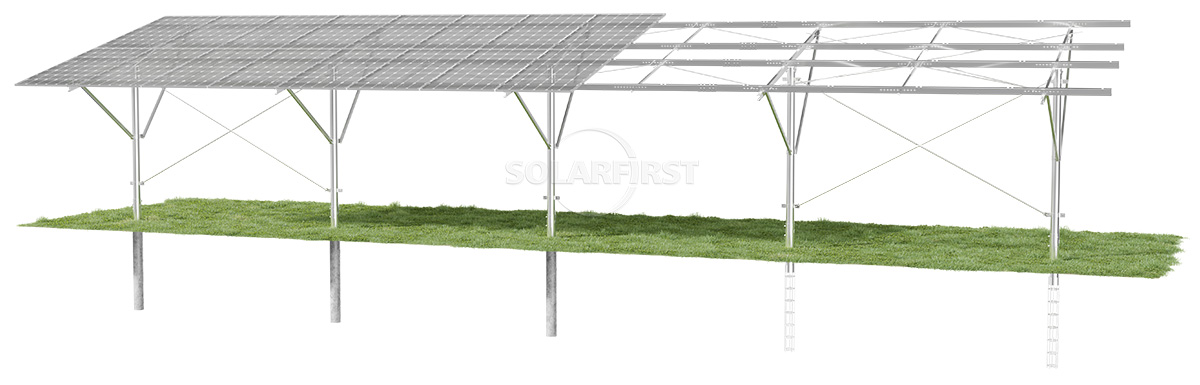

現場打ち杭は、太陽光発電所の地盤支持システムに安定した耐荷重能力とアンカーを提供するために使用される、現場打ちコンクリート杭基礎の一種です。その原理は、あらかじめ定められた杭位置に機械的に穴を開け、鉄筋かごを挿入し、現場でコンクリートを打設して、安定した地盤層に深く埋め込まれた一体型の杭柱を形成することです。この製品は、複雑な地質条件、高い耐荷重能力が求められる場所、または腐食性の高い環境にある太陽光発電プロジェクトに適しており、大規模な地上設置型発電所で最も広く使用されている基礎タイプの1つです。
色 :
Natural silver（Colored according to customer requirements）認証 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Stainless Steel SUS304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

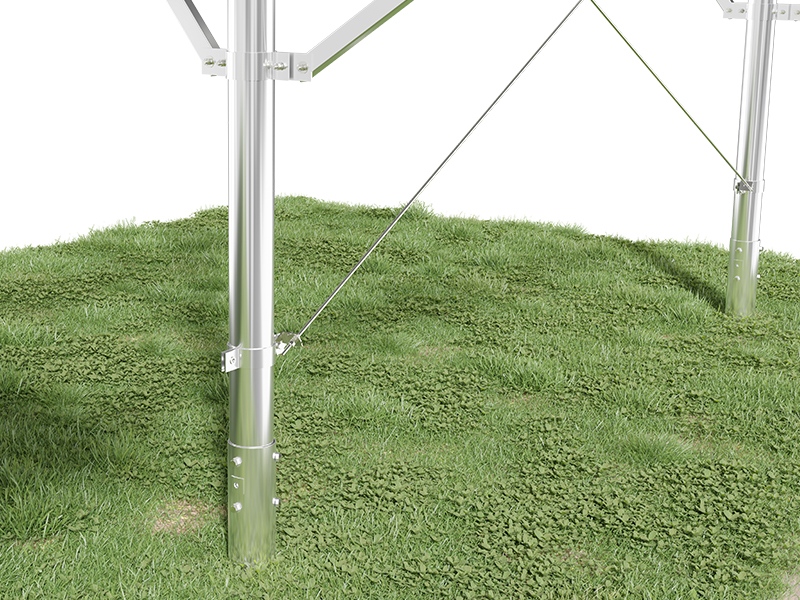

現場打ち杭基礎は、杭本体、鉄筋かご、上部コネクタの3つの部分から構成されます。杭本体は、曲げ強度と引張強度を向上させるために内部に鉄筋かごを備えた円筒形のコンクリート構造物です。杭の上部には、太陽光発電支持柱に接続するための鋼板またはアンカーボルトが予め埋め込まれています。杭全体は周囲の土壌と密接に一体化しており、杭側面摩擦と先端支持力によって、太陽光発電パネルの重量、風荷重、積雪荷重などを共同で支えます。現場での掘削と打設技術を採用しているため、設計荷重と地質調査報告書に基づいて寸法（杭径、杭長）を柔軟に調整でき、高いカスタマイズ性を実現しています。

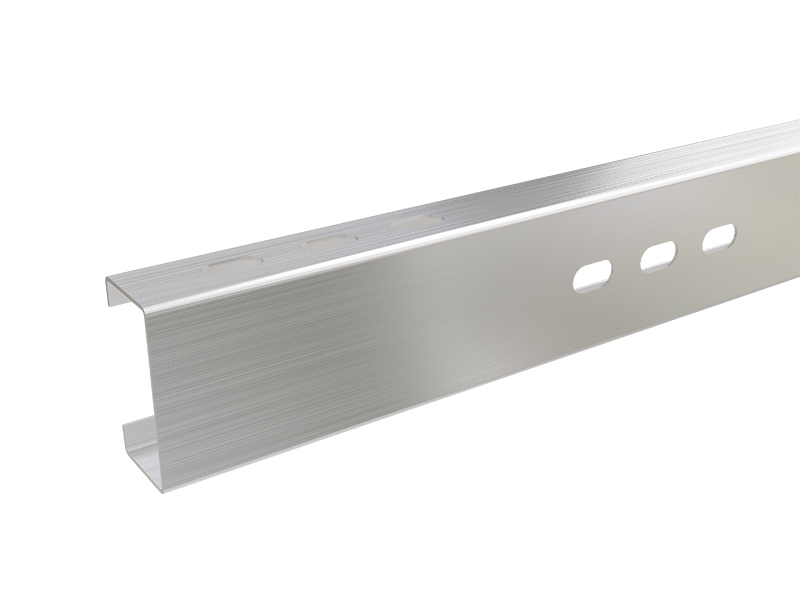

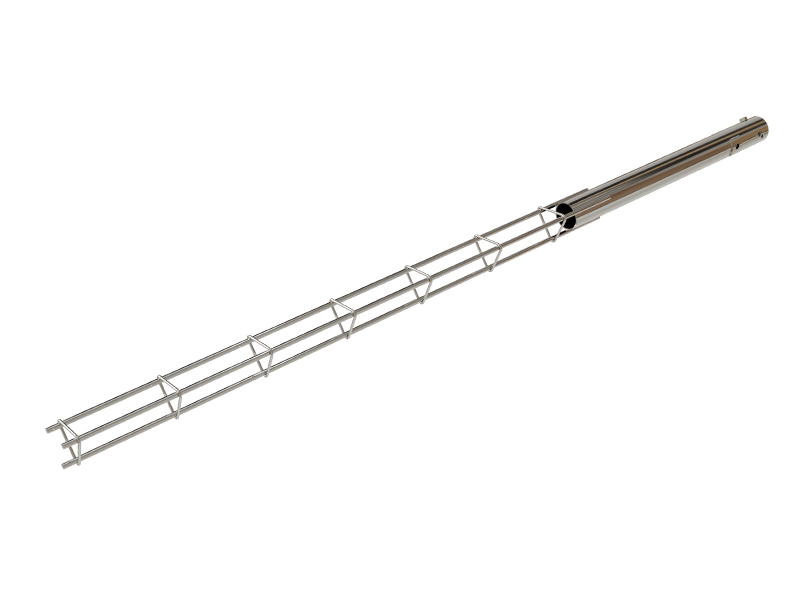

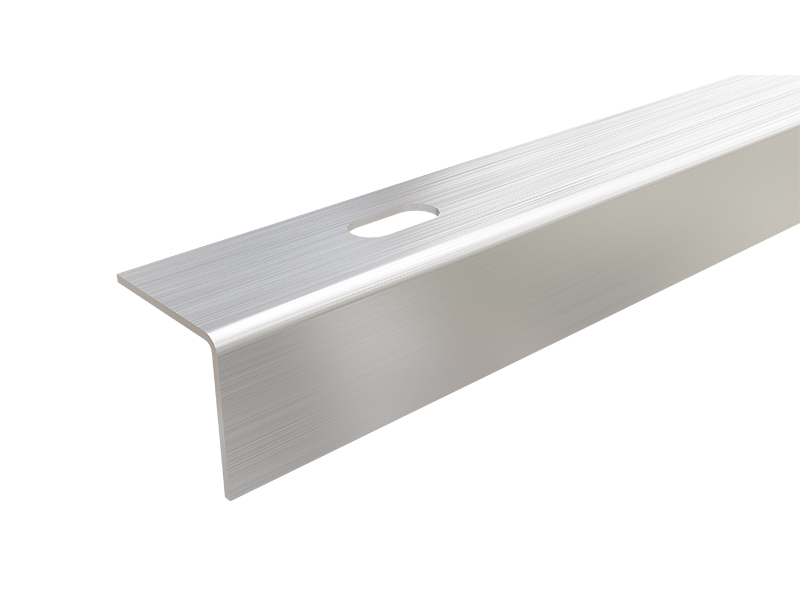

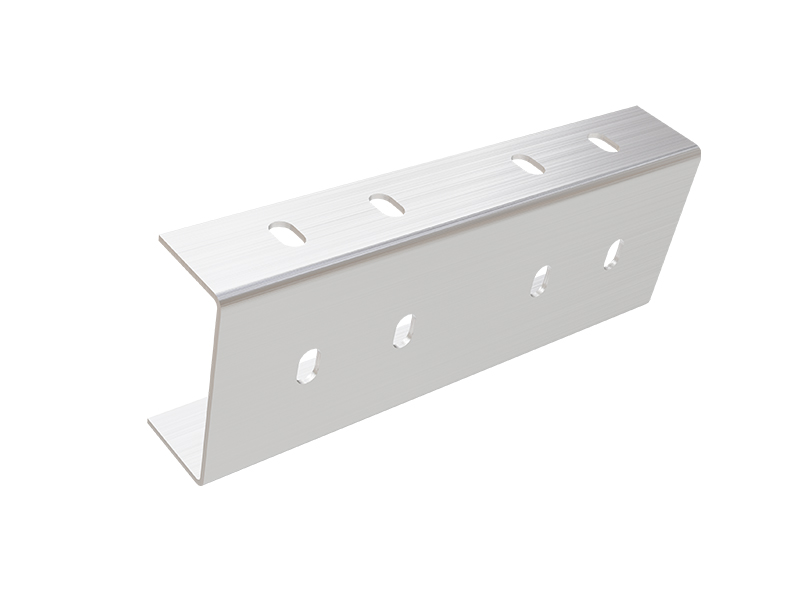

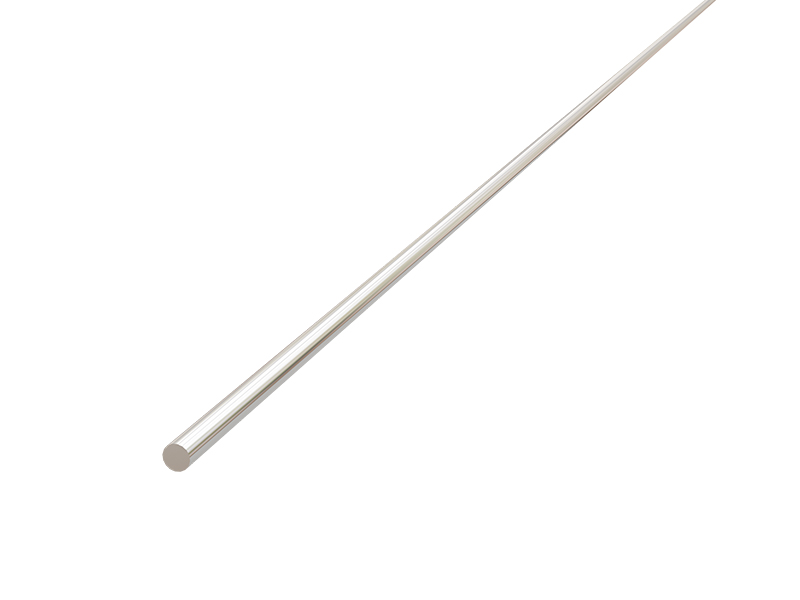

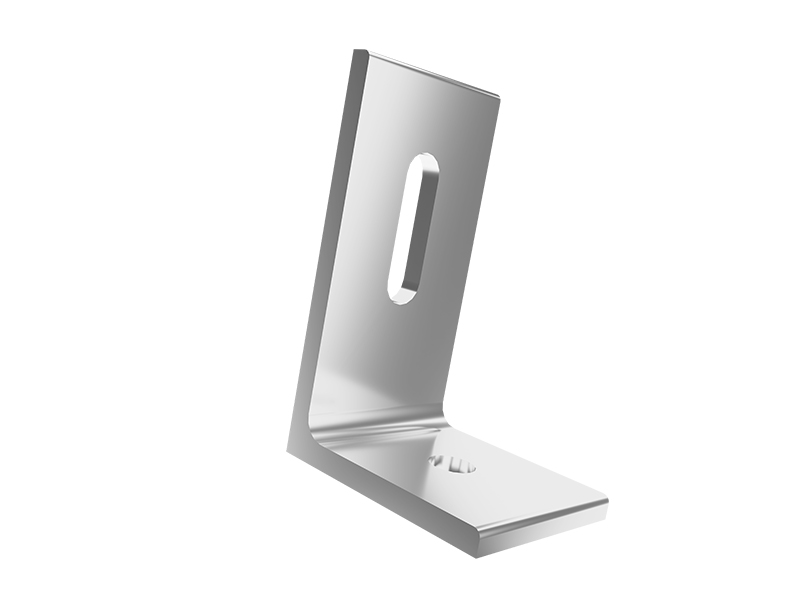

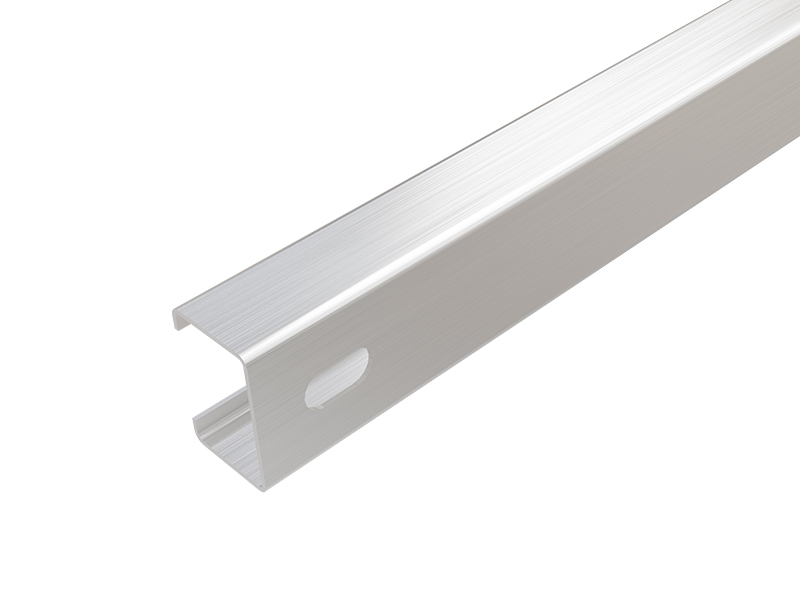

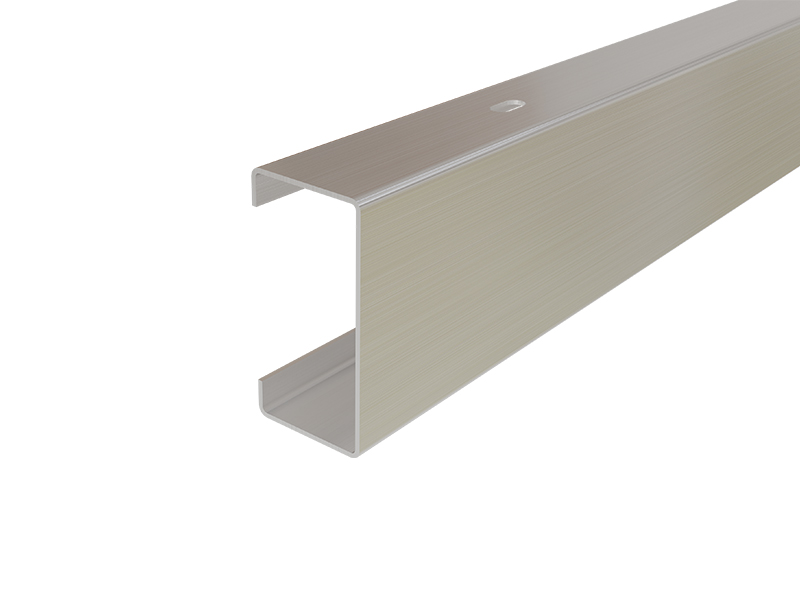

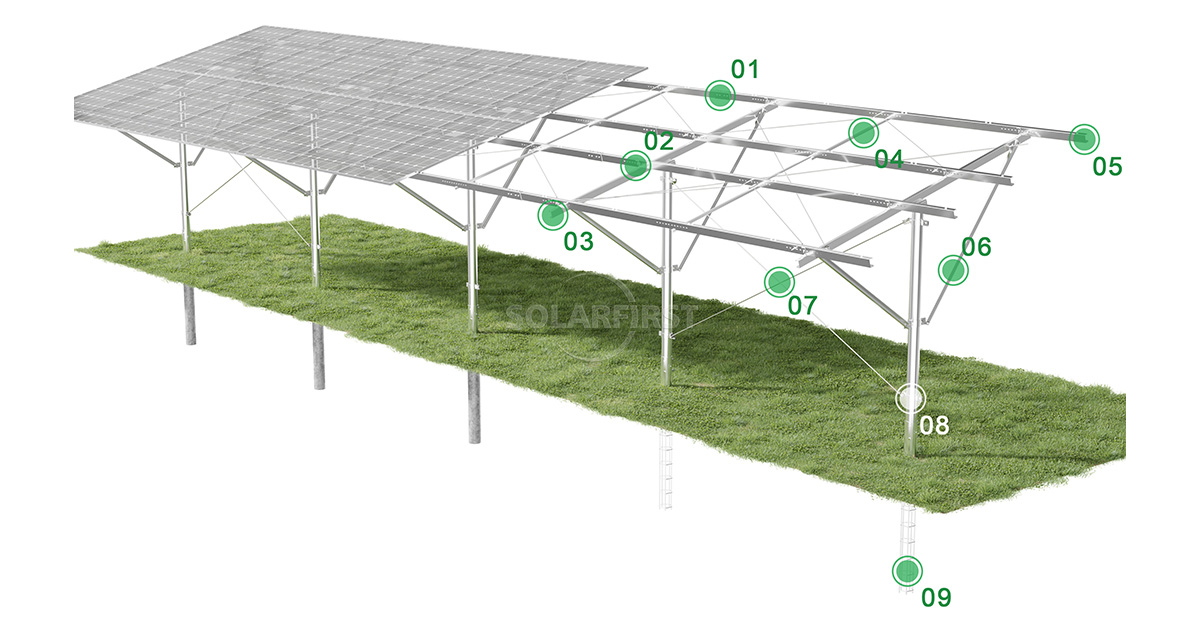

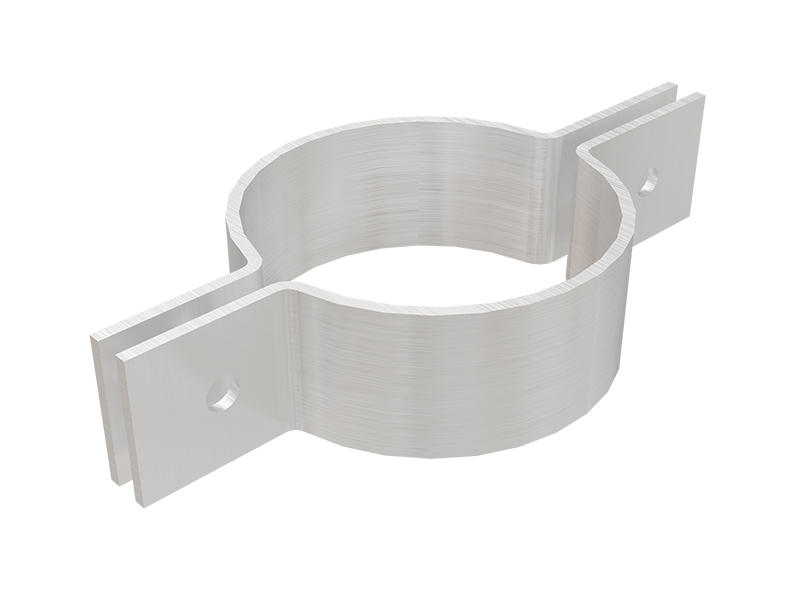

製品構成部品
アドバンテージ
▪ 高い耐荷重性と安定性：
一体型の現場打ち構造は、杭の側面摩擦と端部抵抗を最大限に活用することで、同サイズのプレキャスト杭と比較して、圧縮力、引張力、水平方向の力に対する優れた抵抗力を実現します。
▪ 地形への適応性が高い：
杭頭の高さは、斜面や窪地などの起伏のある地形に合わせて柔軟に調整できるため、大規模な地盤均し作業が不要になります。
▪優れた耐久性：
コンクリートが鉄筋を包み込む構造は、塩類アルカリ土壌や化学工場地帯などの腐食性の高い土壌において優れた性能を発揮し、太陽光発電所と同等の耐用年数（25年以上）を実現します。
▪ 環境への影響を最小限に抑える：
杭打ち箇所のみで掘削が必要となるため、独立基礎に比べて土砂掘削量が大幅に少なくなり、既存の植生や地形を最大限に保護できる。
▪ 優れた経済効率性：
中規模から大規模のプロジェクトでは、単位コスト（人民元/W）は通常、PHCパイプ杭よりも低く、特に地元の材料（砂、砂利、セメント）が安価な場合は競争力が高くなります。
▪優れた耐震性能：
杭と土壌の相乗効果により、強力なエネルギー散逸能力がもたらされる。
パラメータ
| インストール | 地面 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、亜鉛めっきマグネシウムアルミニウム鋼、ステンレス鋼SUS304 |
| 杭の直径 | 250mm～300mm |
| パイルの長さ | 1.5m～2.5m |
| コンクリート強度等級 | C30（C25以上） |
| 保証 | 10年間保証 |
適用可能なシナリオ
注意すべきシナリオ
重要な注意事項：
▶ 地質調査は必須です。
現場打ち杭の設計と掘削工程は、地質条件に完全に依存しており、事前の地質調査なしに安易に採用してはならない。
▶ 掘削品質管理：
穴の底の緩い土の厚さは20mmを超えてはならない。掘削孔の垂直偏差は1%以下でなければならない。穴を清掃した後、鉄筋かごを速やかに降ろし、コンクリートを流し込んで、長時間の設置を避けること。
▶ 補強ケージ保護層：
スペーサーを使用することで、鉄筋かごが中央に位置するようにし、鉄筋の露出や腐食を防ぐことができます。
▶ コンクリート打設：
コンクリートは連続して一度に流し込む必要があり、中断は禁止されています。振動は締固めを確実に行うために必要ですが、分離の原因となる過度の振動は避けてください。
▶ 硬化期間：
常温では、杭は少なくとも7日間は覆いをかけて湿った状態に保つ必要があります。支持フレームの上部構造は、杭が設計強度に達した後（通常28日後）にのみ設置できます。
▶ 冬季工事対策：
冬季工事が必要な場合は、不凍液を添加し、混合には温水を使用し、断熱対策を実施する必要があります。
▶ 杭位置レイアウトの精度：
位置決めにはトータルステーションまたはGPSを使用し、各杭の位置のずれは設計要件（一般的に10mm以下）を超えてはならない。
▶ 地下パイプラインの点検：
既存の地下パイプラインは、損傷を防ぐために、工事前に特定して回避する必要がある。
まとめ
地上設置型太陽光発電の支持構造である現場打ち杭は、実績があり、信頼性が高く、費用対効果に優れた太陽光発電基礎工法であり、特に地質条件が中程度で、支持力と耐久性に対する長期的な要求がある大規模地上設置型発電所に適しています。現場打ち杭は、地形への適応性と環境性能に優れていますが、地質条件に大きく左右され、設置後すぐに使用できるわけではありません（メンテナンスが必要です）。決定を下す際には、地質調査報告書、工期、予算、環境要件などを考慮し、らせん杭やプレキャスト杭との総合的な比較を行う必要があります。安定した非腐食性土壌で工期に余裕のあるプロジェクトでは、現場打ち杭が最適な選択肢となりますが、軟弱地盤、砂質地盤、または工期が厳しいプロジェクトでは、らせん杭などの代替案を検討する必要があります。
