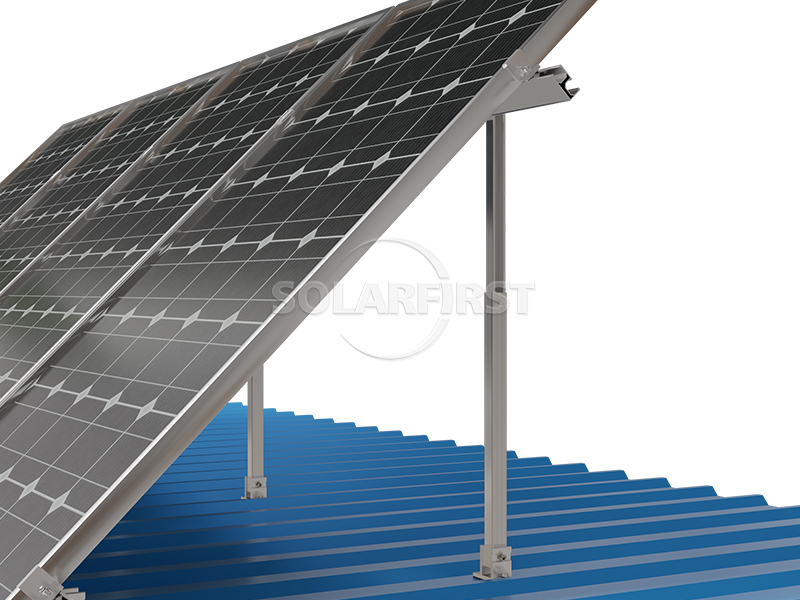

波形鋼板屋根用調整式前後支持型太陽光発電ブラケットは、金属製波形鋼板屋根への設置専用に設計されたソーラーパネル支持システムです。その名称は、独自の前後支持構造設計に由来しています。前後支持部の高さの差を調整することで、太陽光発電パネルの傾斜角度を変化させ、地域の日照条件、屋根の傾斜、耐荷重要件など、さまざまな条件に対応できます。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

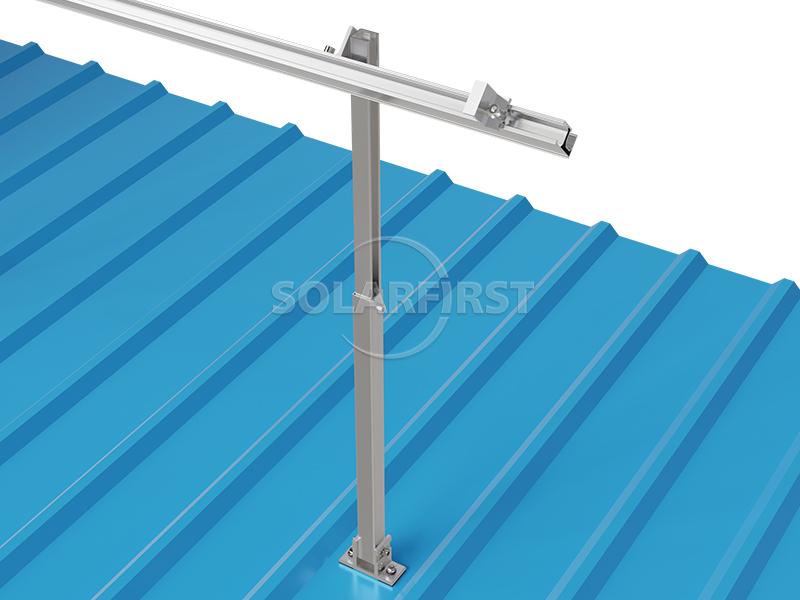

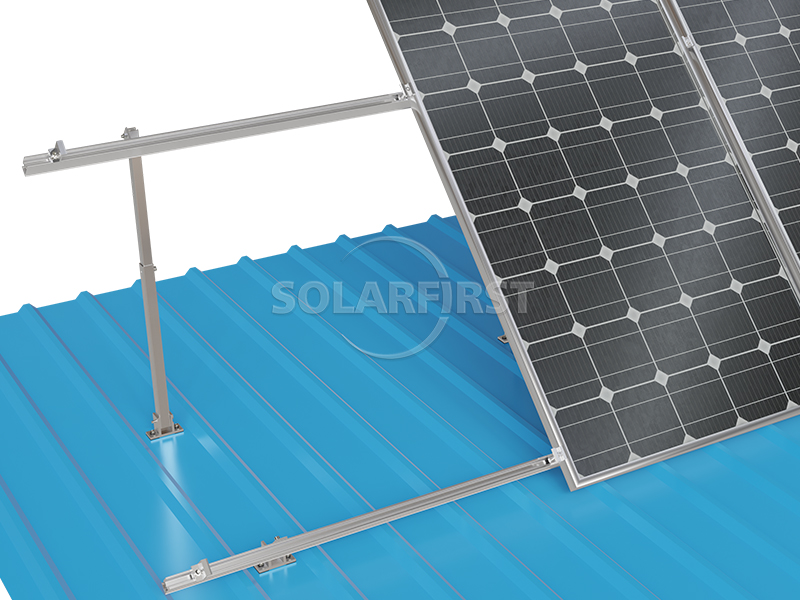

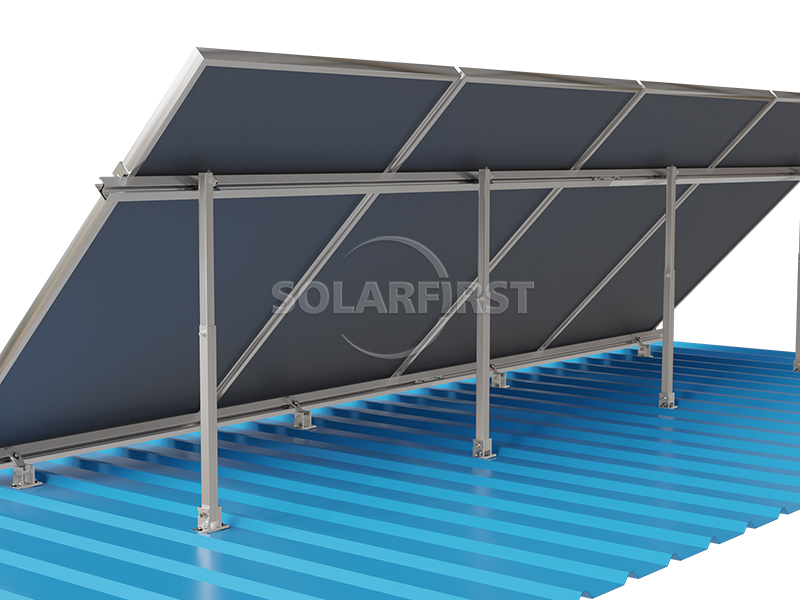

波形鋼板屋根用太陽光発電システム向け調整式前後支持脚は、金属製波形鋼板屋根専用に設計されたソーラーモジュール支持システムです。その最大の特長は、前後支持脚の高さ調整が可能であることであり、これにより太陽光発電モジュールの設置傾斜角（通常0°～60°）を柔軟に調整でき、緯度地域ごとの日射条件、屋根勾配、耐荷重要件の変化に対応できます。本製品は、高強度アルミニウム合金とステンレス鋼製のファスナーに加え、非穿孔クランプを採用することで、屋根の防水層を傷つけることなく確実に固定します。工業プラント、倉庫・物流パーク、商業ビルなどの波形鋼板屋根に設置される分散型太陽光発電所で広く使用されています。

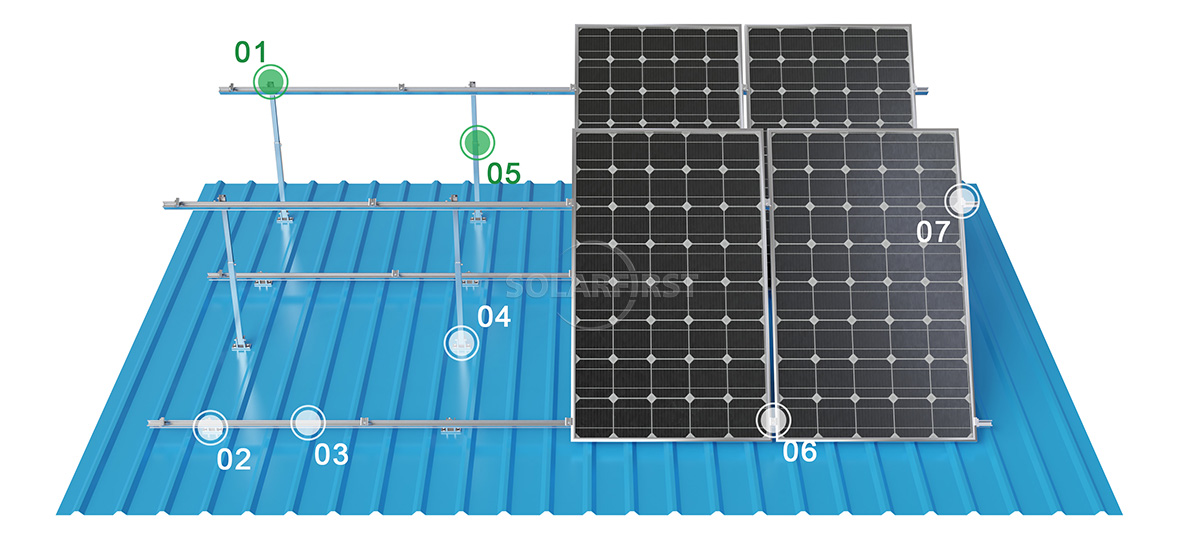

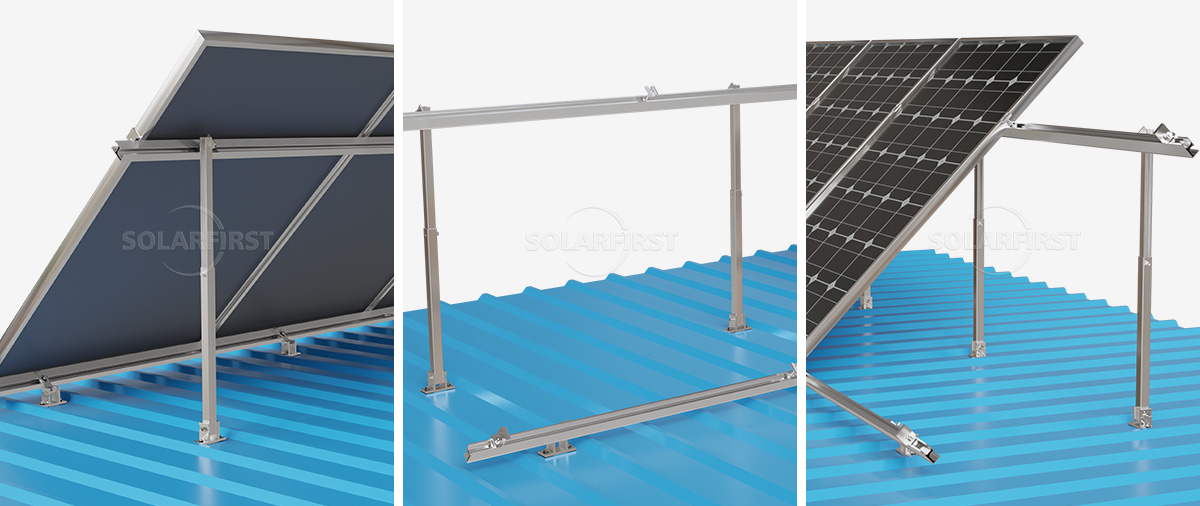

製品構成部品
利点
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 5°～45° |
| コンポーネントの向き | 水平／垂直方向の柔軟な配置 |
| 適用可能なコンポーネント | フレーム付きおよびフレームレスの太陽光発電モジュールに対応 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▶ 工業プラント
鉄鋼、機械、電子機器、繊維などの産業分野における、波形鋼板屋根に設置された太陽光発電所。
▶ 物流・倉庫パーク
大規模アレイの設置に適した、面積が広く緩やかな傾斜を持つ波形鋼板屋根。
▶ 商業ビル
ショッピングモール、スーパーマーケット、冷蔵倉庫などの波形鋼板屋根を利用した、自家消費型または系統連系型の発電プロジェクト。
▶ 農業施設
畜産農場や温室向けの波形鋼板屋根の焼鈍処理。
▶ 沿岸部および強風地域
高強度クランプと耐風設計を備え、台風の多い地域に適しています。
▶ 積雪量の多い北部地域
積雪荷重の要件は、前後支持部の強度を高め、ガイドレールの密度を上げることによって満たされます。
特徴

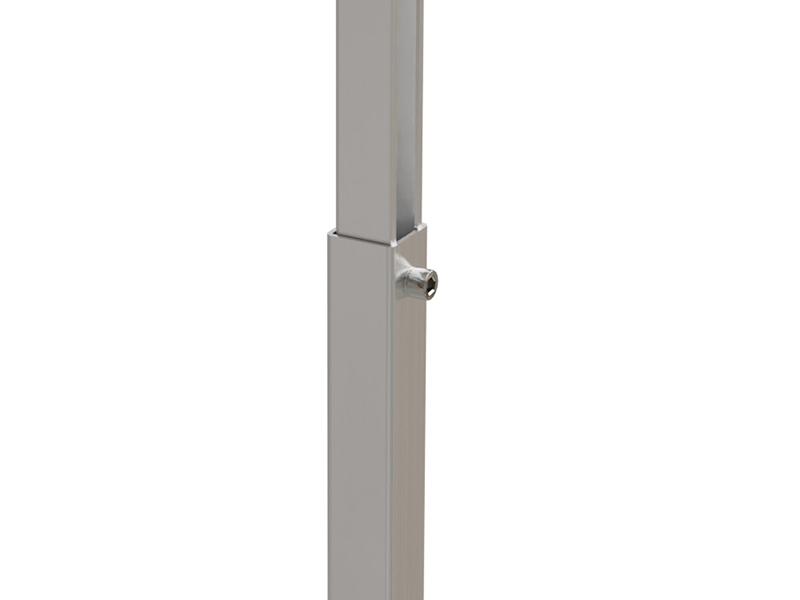

▶高さと傾斜角度の調整が可能
これが、調整可能な前後支持ブラケットの最大のメリットです。前後脚の高さの差を調整することで、太陽光発電モジュールの設置傾斜角度を柔軟に変更できます。一般的な調整角度範囲は以下のとおりです。
固定角度モデル：約10°、15°、30°など。
角度調整可能なモデル：0°～30°、30°～60°、5°～45°など。
傾斜角は季節の変化に応じて調整でき、太陽高度の変動に合わせることで、太陽光発電システムの発電効率を向上させることができます。例えば、傾斜調整可能な太陽光発電機器ブラケットの一種では、前面の傾斜梁にある複数の接続穴と背面の傾斜ブレースコネクタにあるボルトを通して、傾斜角を異なるレベルに設定することで、さまざまな設置環境に対応できます。
▶ 多方向調整機能
中級から高級製品の中には、前後、左右、上下といった複数の方向への調整が可能なものもあり、これにより施工の柔軟性と迅速性が大幅に向上し、波形鋼板屋根の実際の構造的なずれにもより適切に対応できるようになる。

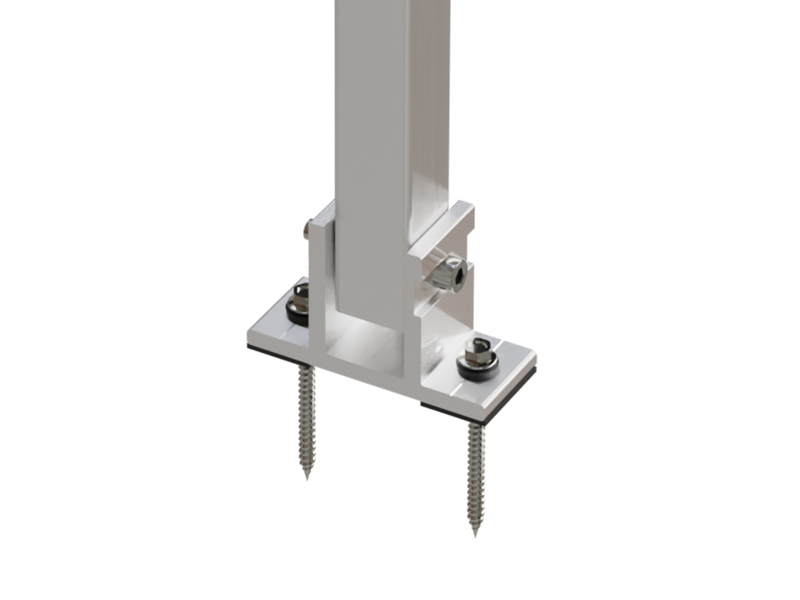

▶ 穴あけ不要の取り付け設計
調整可能な前後ブラケットは一般的にクランプで固定されるため、波形鋼板屋根への穴あけや溶接は不要です。これにより、屋根からの漏水リスクが根本的に排除され、防水層の完全性と内部生産環境の安全性が確保されます。
▶ 高度に事前組み立て済みでモジュール式の設計
製品のほとんどは工場で事前に組み立てられています。建設作業員は屋根の上で簡単な組み立てと固定を行うだけでよく、現場での切断や穴あけ作業は不要です。これにより、現場での建設時間と人件費を大幅に削減できます。
▶ 高強度と耐腐食性
ブラケットの本体は主に6005-T5または6063-T5グレードのアルミニウム合金製で、表面は陽極酸化処理が施されています。酸化皮膜の厚さは15μm以上で、優れた耐食性を発揮し、20年以上の耐用年数を保証します。
重要な注意事項：
▶ 屋根の耐荷重検証
設置前に、構造技術者が波形鋼板屋根の母屋とパネルの耐荷重能力を確認し、過負荷による変形や崩壊を防ぐ必要があります。
▶ タイルタイプの一致確認
クランプは、現場の波形鋼板屋根の特定のモデル（波の高さ、波の傾斜、およびロックエッジの種類）に完全に適合するように選択する必要があります。そうでない場合、クランプが不安定になり、安全上の危険が生じる可能性があります。
▶ 傾斜角度の設定は現場ごとに行うべきである
傾斜角度の調整は、地域の緯度、年間日射量、風圧条件を総合的に計算した上で決定する必要があります。角度が大きいほど良いというわけではありません。傾斜角度が大きすぎると、風荷重が著しく増加します。
▶ 締め付けトルク制御
ステンレス鋼製のボルト接続部はすべて、トルクレンチを使用して設計値まで締め付ける必要があります。ねじ山を損傷する可能性のある緩みや締めすぎを防ぐため、取り付け前にトルク係数を確認してください。
▶ 定期点検とメンテナンス
クランプの締め付け具合と前後調整ボルトの緩みを6ヶ月ごと、または強風や大雪の後には必ず点検し、緩みがあれば速やかに締め直すことをお勧めします。
▶ 防水およびシーリング
クランプには穴が開いていませんが、取り付け中に波形鋼板のコーティングに衝撃や傷がついた場合は、さらなる腐食を防ぐために防水シーラントを塗布する必要があります。
▶ 電気的安全距離
部品やケーブル配線は、屋根上の煙排出口、換気口、避雷針などから安全な距離を保つ必要があり、適切な接地接続を確保しなければなりません。
まとめ
波形鋼板屋根用調整式前後支持柱太陽光発電（PV）ブラケットは、調整可能な傾斜角度、非破壊設置、高い耐候性、迅速な施工を統合したプロ仕様のPV支持システムです。前後の柱の高さの違いにより柔軟な角度最適化を実現し、専用クランプと高強度アルミニウム合金構造を組み合わせることで、屋根の防水性を確保しながら発電効率を大幅に向上させます。この製品は、様々な主流の波形鋼板屋根瓦タイプに対応しており、工場や倉庫物流などの分散型PVシナリオで広く使用されています。ブラケットを選択する際には、屋根瓦タイプ、地域の気候、耐荷重パラメータに基づいて適切なモデルを選択し、設置およびメンテナンス仕様に注意する必要があります。20年以上の設計寿命と優れた耐風・耐雪性により、波形鋼板屋根PV発電所のブラケットソリューションとして選ばれています。

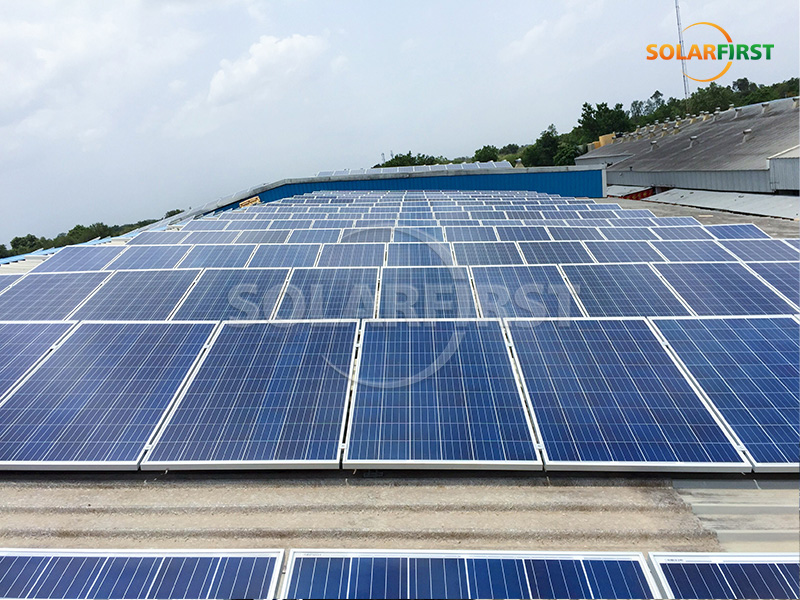

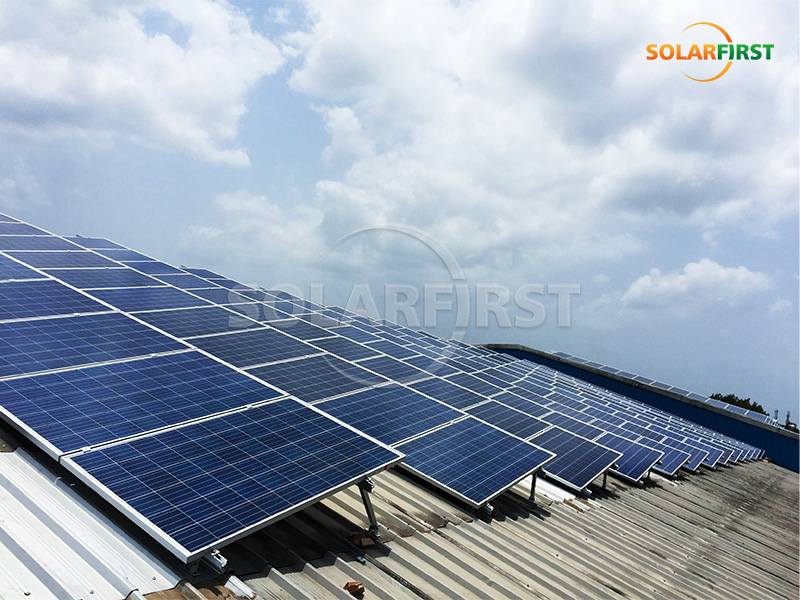

Solar Firstプロジェクトリファレンス
関連する知識ポイント
簡単に言うと、スタンディングシームクランプとは、屋根に穴を開けない波形鋼板屋根専用に設計された「太陽光発電パネル用ベースコネクタ」です。屋根のスタンディングシームにクランプで固定することで、屋根に穴を開けることなく太陽光発電モジュールをしっかりと設置できます。
続きを読む
本製品は、Klip-Lok（スタンディングシーム）金属波形鋼板屋根専用に設計された太陽光発電（PV）ブラケット用アクセサリーです。屋根面への穴あけを不要にする非貫通型クランプ構造を採用しています。クランプは、独自の機械的ロック力で屋根棟のKlip-Lokエッジにしっかりと固定され、PVレールやモジュールを確実に接続します。この設計により、穴あけによる屋根パネルの損傷を防ぎ、雨漏りのリスクを効果的に低減します。特に、高い防水性能が求められる商業施設や工業施設の屋根に最適です。
続きを読む

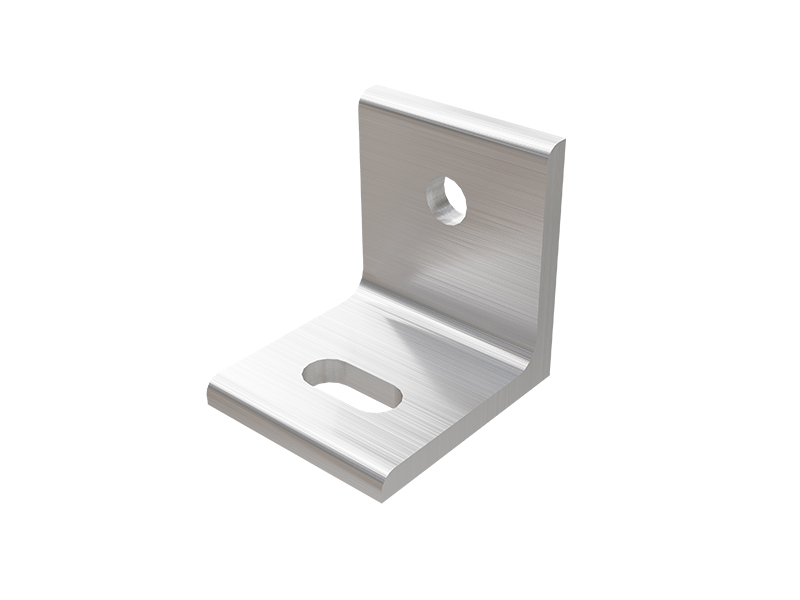

カラー鋼板屋根用太陽光発電支持システムにおける「Lアングル」（L脚、L字型脚、L字型支持部材とも呼ばれる）は、太陽光発電モジュールを支えるガイドレールをカラー鋼板屋根に確実に固定する、シンプルながら不可欠な金属製コネクタです。直角（L字型）の形状を持ち、軽量構造で、主に構造体の上部と下部を接続するアンカー部材として機能します。
続きを読む
波形鋼板屋根への太陽光発電（PV）設置用U字型トラックは、波形鋼板屋根専用に設計されたソーラーパネル設置システムであり、その高い効率性と信頼性から広く利用されています。断面が「U」字型に似ていることから「U字型トラック」と呼ばれ、構造強度と設置の容易さのバランスが取れた設計となっています。
続きを読む
波形鋼板屋根用調整式前後支持型太陽光発電ブラケットは、金属製波形鋼板屋根への設置専用に設計されたソーラーパネル支持システムです。その名称は、独自の前後支持構造設計に由来しています。前後支持部の高さの差を調整することで、太陽光発電パネルの傾斜角度を変化させ、地域の日照条件、屋根の傾斜、耐荷重要件など、さまざまな条件に対応できます。
続きを読む

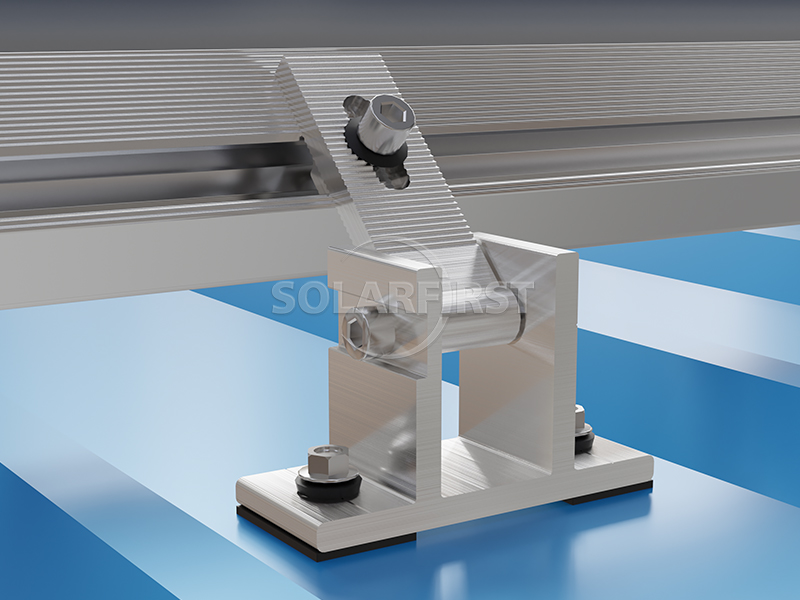

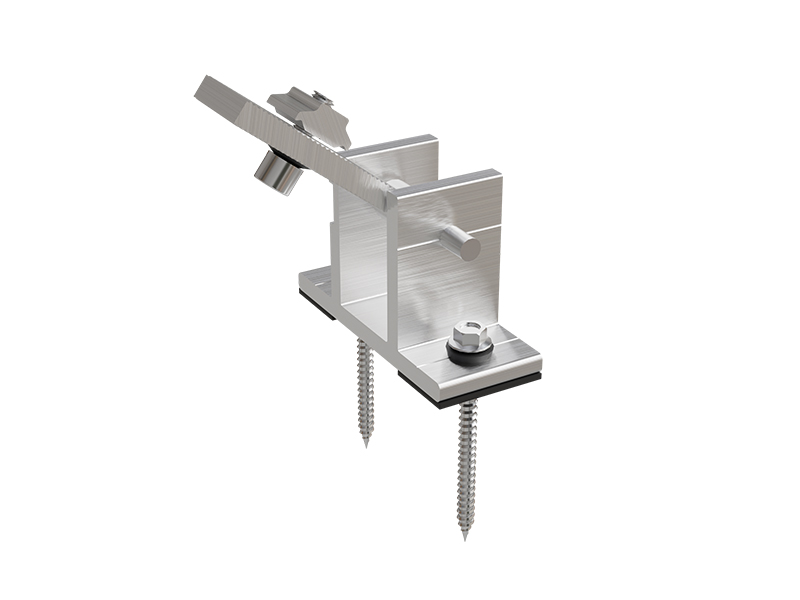

波型クランプは、波形鋼板屋根瓦専用に設計されています。湾曲した底面が瓦の頂部に沿ってフィットし、セルフタッピングねじで母屋を固定することで、太陽光発電ブラケットの安定した設置を保証します。アルミニウム合金製で、耐候性、耐久性に優れ、設置も簡単です。
