本製品は、Klip-Lok（スタンディングシーム）金属波形鋼板屋根専用に設計された太陽光発電（PV）ブラケット用アクセサリーです。屋根面への穴あけを不要にする非貫通型クランプ構造を採用しています。クランプは、独自の機械的ロック力で屋根棟のKlip-Lokエッジにしっかりと固定され、PVレールやモジュールを確実に接続します。この設計により、穴あけによる屋根パネルの損傷を防ぎ、雨漏りのリスクを効果的に低減します。特に、高い防水性能が求められる商業施設や工業施設の屋根に最適です。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

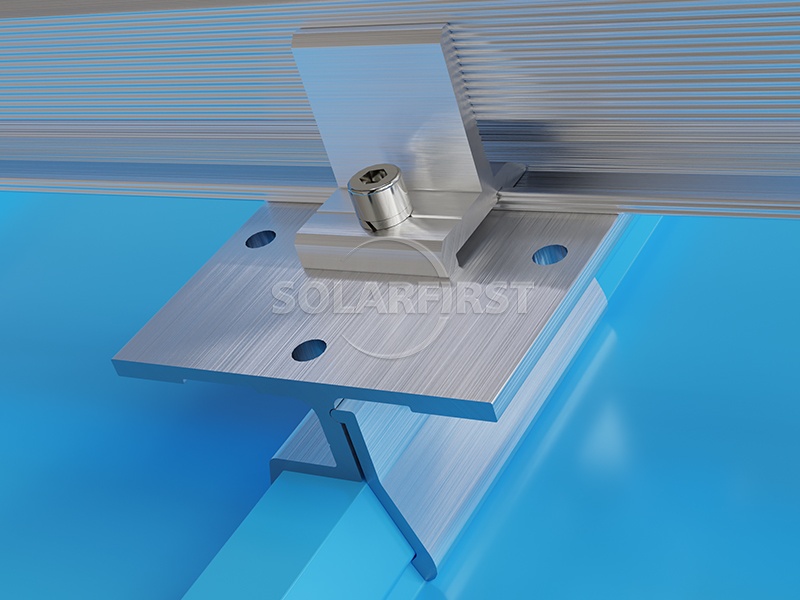

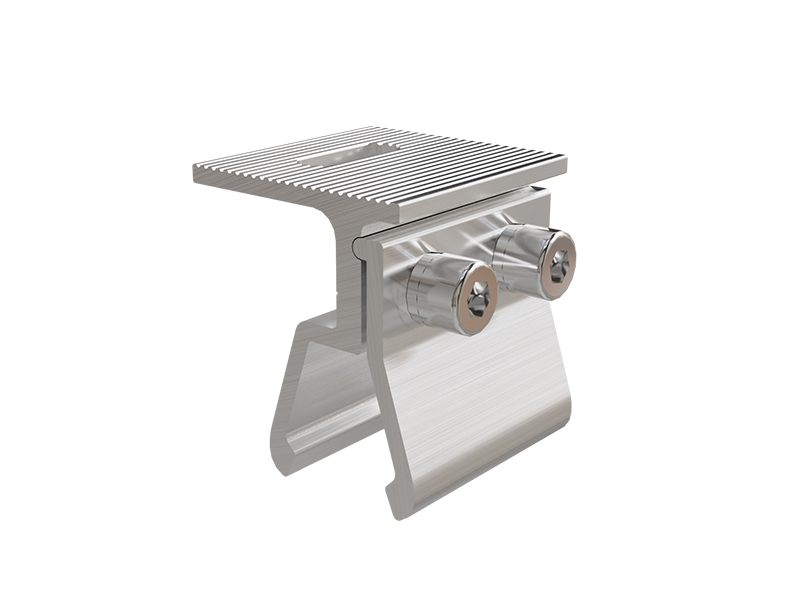

Klip-Lokクランプは、アルミニウム合金とステンレス鋼で作られた非貫通型コネクタです。穴あけ加工なしで屋根を固定し、屋根の防水層を効果的に保護します。耐風速60m/s以下、耐雪強度1.4kN/m²以下で、設置が容易、高い信頼性と耐久性を備えています。産業・商業ビル、農業用温室など、分散型太陽光発電プロジェクトに幅広く使用されています。

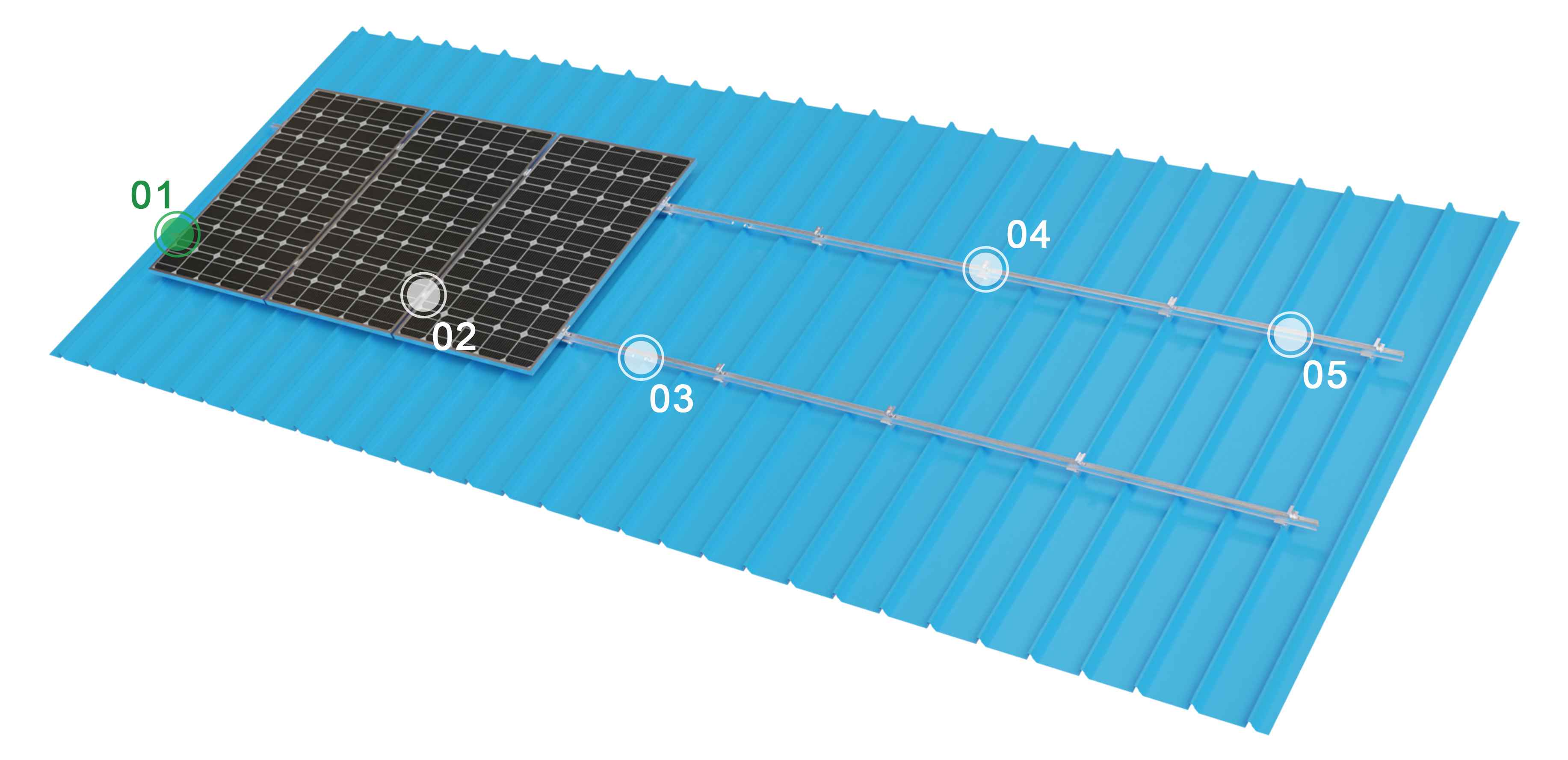

製品構成部品
アドバンテージ
▶ 穴あけ不要の取り付け
セルフタッピングネジは不要なため、屋根の金属パネルと防水層が保護され、従来の貫通穴固定方法に比べて漏水のリスクが大幅に低減されます。
▶ 信頼性の高い構造
均一な締め付け力、強い耐風性、そして高温多湿、塩水噴霧環境への適応性を備えています。
▶ 簡単な設置
クランプがリッジにしっかりと嵌まったら、トルクレンチで締め付けてください。特別な工具は不要で、一人で作業できます。
▶ 良好な互換性
一般的なクリップロック式リッジのサイズに対応し、上部のインターフェースは主流の太陽光発電用レールおよびクランプと互換性があります。
▶ 耐候性と耐久性に優れています
本体は陽極酸化アルミニウム合金製で、留め具は304ステンレス鋼製であり、10年以上の耐腐食寿命を実現しています。
▶ 軽量設計
各クランプの重量は約0.15～0.25kgで、屋根にかかる荷重を軽減します。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 工業用および商業用工場建物： 大型の波形鋼板屋根は、高い防水性能と施工速度が求められる。
▪ 物流・倉庫センター： 広い屋根面積に対応し、穴あけ不要の設置方法に適しています。
▪ 農業用温室： 金属製の傾斜屋根の場合、クランプを使用することで元の構造を損傷することなく設置できます。
▪ 既存の太陽光発電設備の改修： 既存の金属屋根には穴を開けることができないため、クランプ固定が理想的な解決策です。
▪ 防水性能に関する厳しい要件が課せられている建物： 例えば、電子機器、医薬品、食品産業の工場の屋根などが挙げられる。
重要な注意事項：
▶ 屋根タイプの確認
このクランプは、立ちはぜ継ぎ（クリップロック）構造の金属製屋根パネルにのみ適しており、台形波板パネルや斜め継ぎパネルには使用できません。
▶ 荷重計算
クランプの数と間隔は、地域の風速、積雪荷重、屋根のスパン、その他の条件に基づいて、構造技術者が計算する必要があります。
▶仕様書に従った設置
ボルトはトルクレンチを使用して、規定のトルク（通常16～20N・m）で締め付ける必要があります。締め付けすぎるとリッジが損傷する恐れがあり、締め付けが不十分だと滑りの原因となります。
▶ 屋根の状態点検
取り付け前に、屋根パネルにひどい錆、変形、または塗装の剥がれがないことを確認してください。そうでない場合、締め付け力が不十分になる可能性があります。
▶ 定期点検
クランプの締め付け具合は、特に台風や大雪の後には、年に一度点検することをお勧めします。
▶ 接地接続
金属製のレールを使用する場合は、電気仕様に従って、構成部品と屋根の間で適切な接地を行う必要があります。
▶混ぜ合わせないでください
異なるメーカーや製造ロットのクランプは寸法にばらつきがある場合があるため、同じ屋根に混用しないでください。
まとめ
Klip-Lokルーフクランプは、立ちはぜ式金属屋根向けに開発された特殊な太陽光発電用コネクタです。穴あけ不要のクランプ設計により、穴あけに伴う漏水リスクを回避しつつ、迅速な設置、確実な耐荷重性、優れた耐候性といった利点を提供します。産業施設、商業施設、倉庫、農業用温室など、様々な金属屋根の太陽光発電プロジェクトに適しています。適切な選定、標準化された設置、そして定期的なメンテナンスを行うことで、この製品は太陽光発電システムにとって安全で耐久性があり、規格に準拠した固定ソリューションとなります。

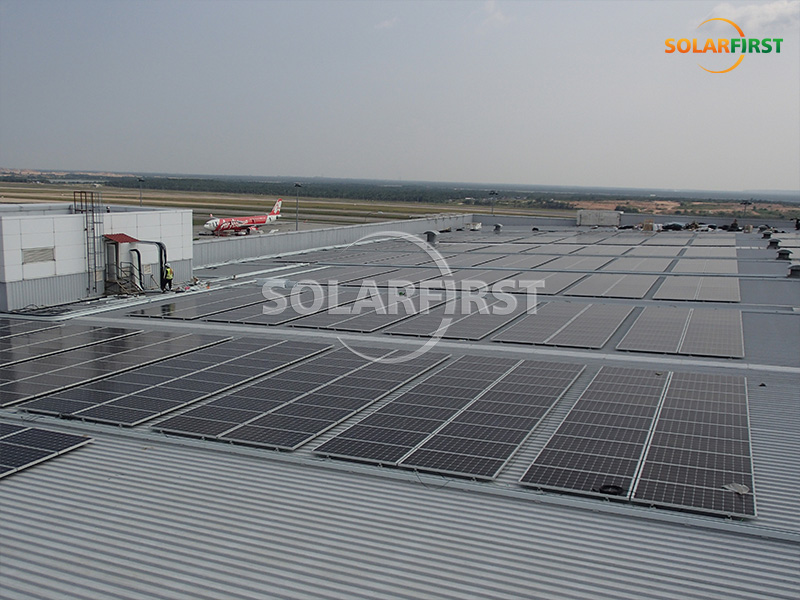

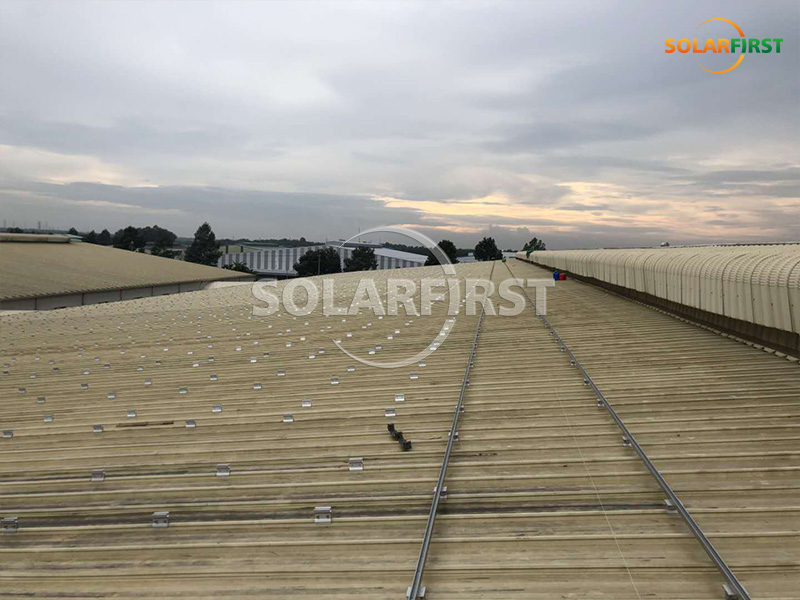

Solar Firstプロジェクトリファレンス
