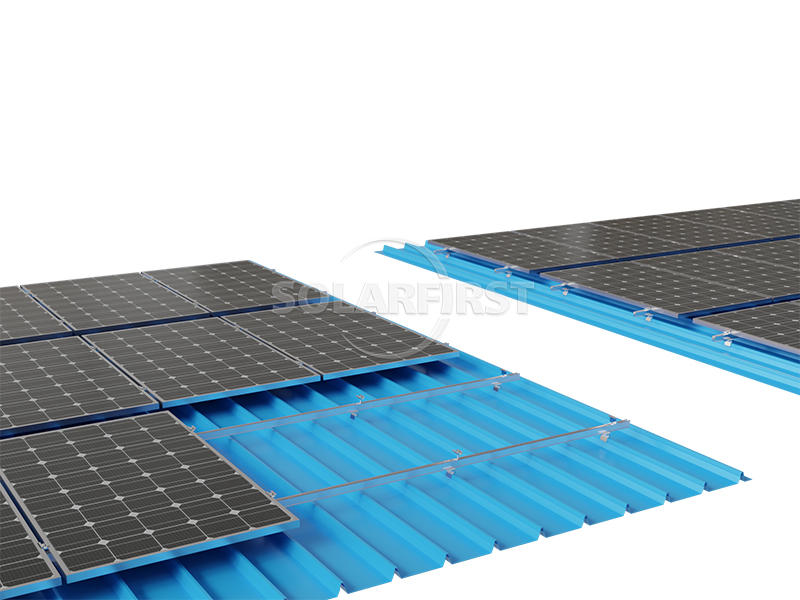

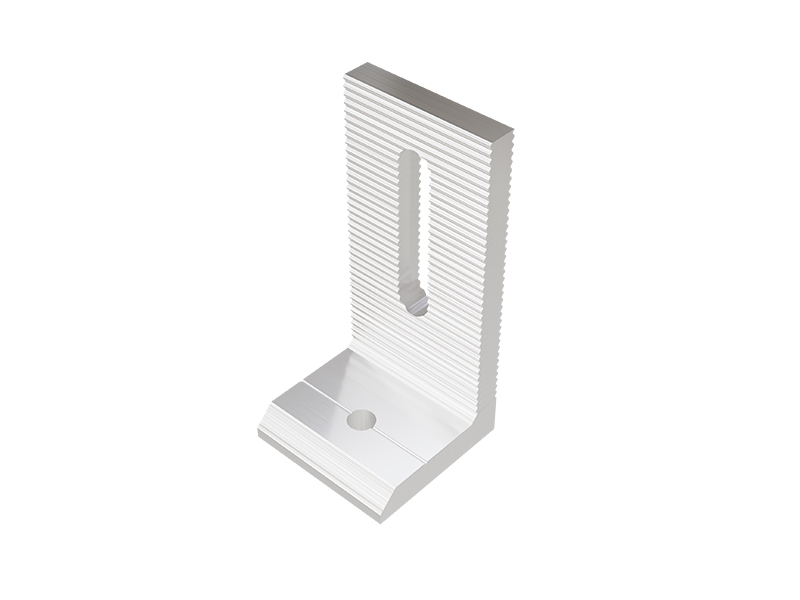

カラー鋼板屋根用太陽光発電支持システムにおける「Lアングル」（L脚、L字型脚、L字型支持部材とも呼ばれる）は、太陽光発電モジュールを支えるガイドレールをカラー鋼板屋根に確実に固定する、シンプルながら不可欠な金属製コネクタです。直角（L字型）の形状を持ち、軽量構造で、主に構造体の上部と下部を接続するアンカー部材として機能します。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

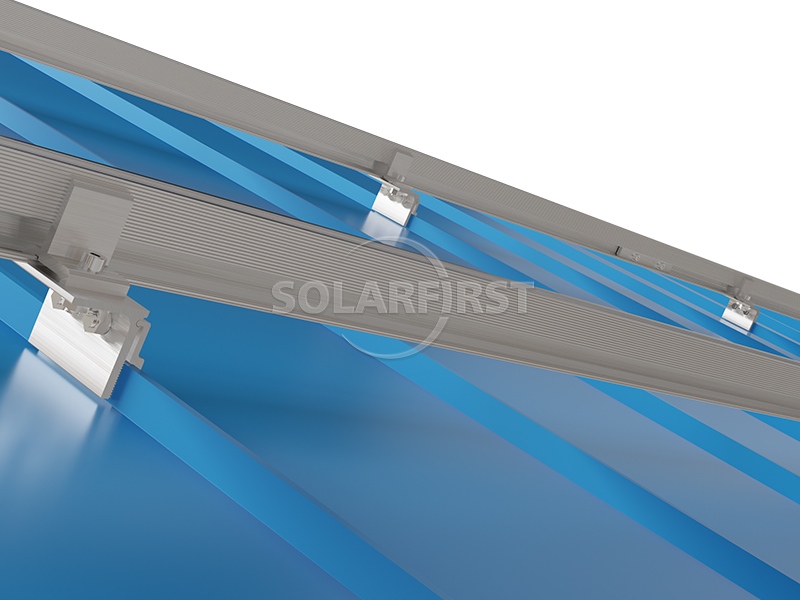

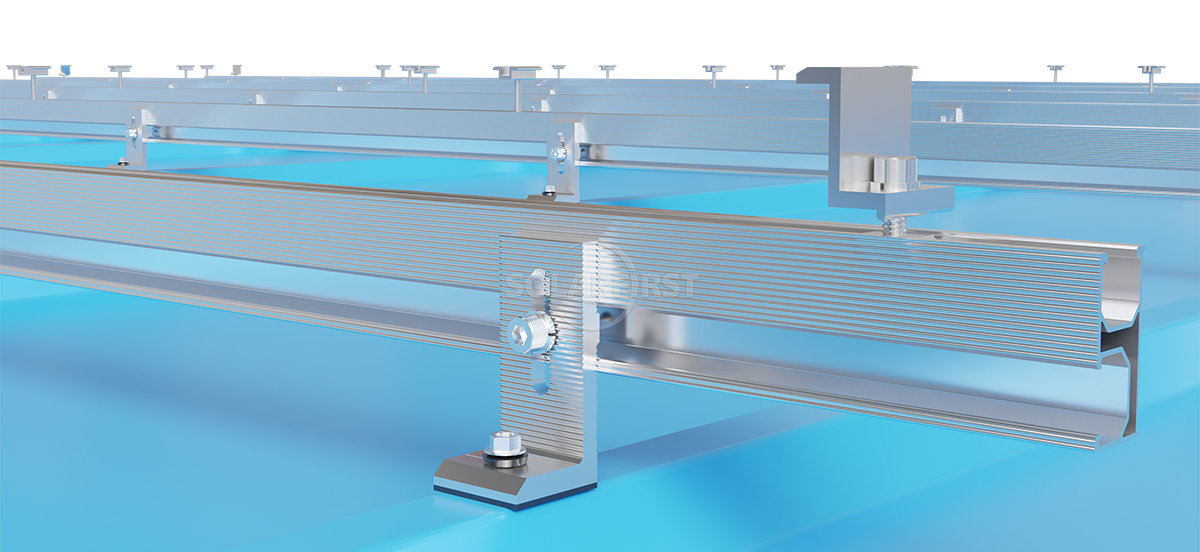

カラー鋼板屋根太陽光発電（PV）システムにおけるL字型ブラケット（L脚）は、こうしたシステムにおいて不可欠な接続部品です。直角（L字型）の形状をしており、一方の端は専用のクランプまたはファスナーを用いてカラー鋼板屋根の波型エッジに固定され、もう一方の端はPVレールに接続して支持します。L字型ブラケット自体はモジュールの重量を直接支えるのではなく、力伝達部品として機能し、モジュールとレールの荷重を屋根構造に安全に伝達します。
この製品は、商業施設や産業施設の屋上分散型太陽光発電プロジェクトで一般的に使用されています。クランプを使用した場合、屋根の防水層を損傷することなく、太陽光発電パネルを安定かつ調整可能な状態で設置できるように設計されています。

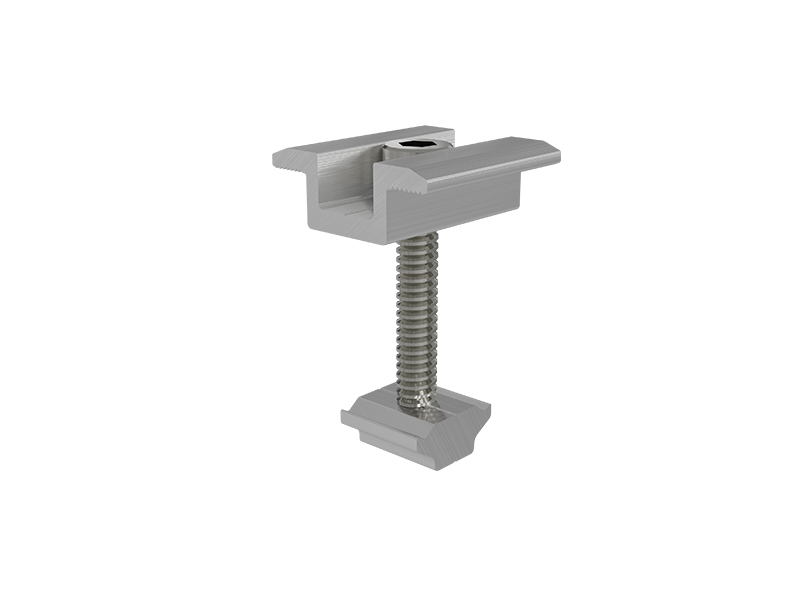

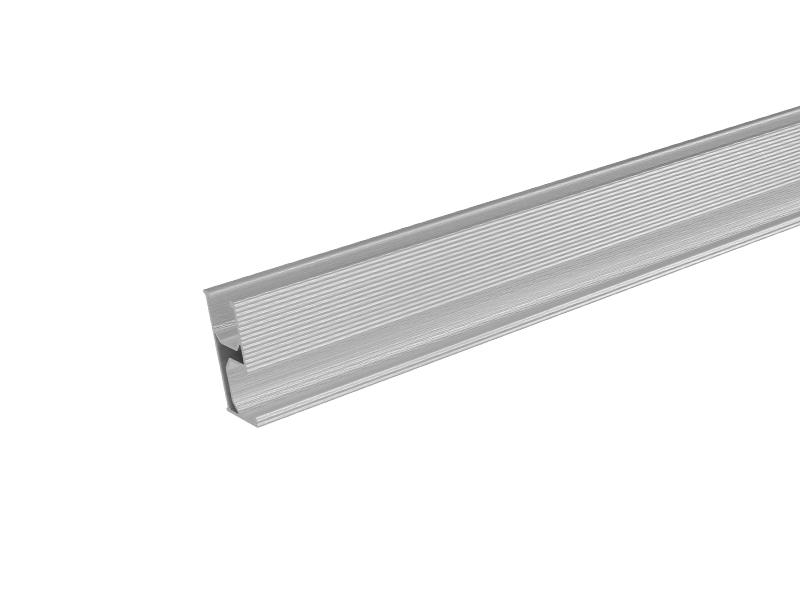

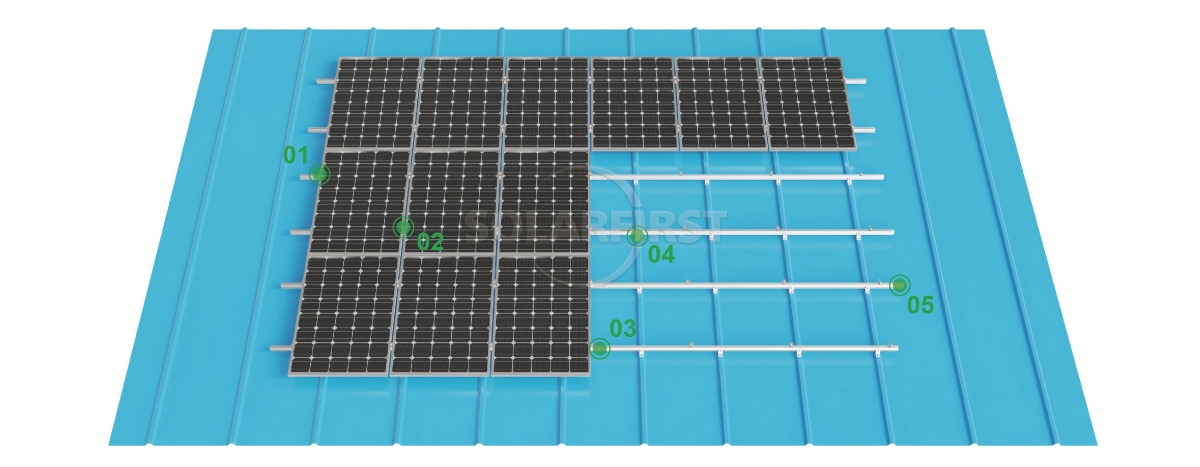

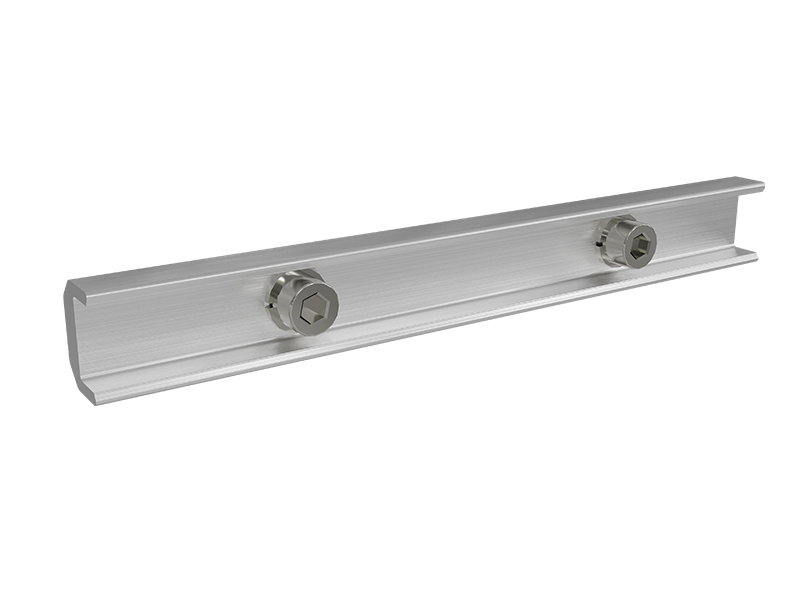

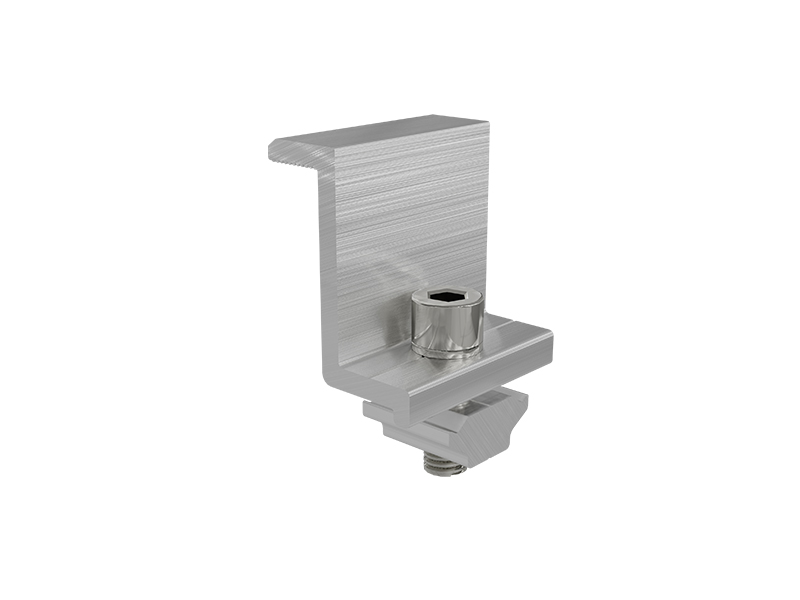

製品構成部品
アドバンテージ
▶簡単設置
L字型の構造はシンプルで、標準的なクランプを使用することで、迅速な位置決めとボルト固定が可能になり、溶接や拡張ボルトを使用する場合に比べて現場での作業時間を節約できます。
▶屋根の保護防水
専用のクランプを使用して固定する場合、波形鋼板に穴を開ける必要がないため、ネジ穴による漏れのリスクを根本的に回避できます。
▶屋根荷重要件の軽減
アルミニウム合金製のL字アングルは軽量（1セットあたり約0.3～0.8kg）であるため、古い工場建物の屋根にかかる余分な負担を軽減できます。
▶調整可能な機能
高さの異なるL字アングルや溝付きのL字アングルを使用することで、波形鋼板の頂部の高さの違いや、ガイドレールの水平調整要件に対応できます。
▶優れた耐食性
一般的にアルミニウム合金またはステンレス鋼で作られており、一般的な工業環境や沿岸地域では長期間錆びない。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 身長 | 80mm/100mm/180mm |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 工業用および商業用工場建物： 大型の波形鋼板屋根は、高い防水性能と施工速度が求められる。
▪ 物流・倉庫センター： 広い屋根面積に対応し、穴あけ不要の設置方法に適しています。
▪ 農業用温室： 金属製の傾斜屋根の場合、クランプを使用することで元の構造を損傷することなく設置できます。
▪ 既存の太陽光発電設備の改修： 既存の金属屋根には穴を開けることができないため、クランプ固定が理想的な解決策です。
▪ 防水性能に関する厳しい要件が課せられている建物： 例えば、電子機器、医薬品、食品産業の工場の屋根などが挙げられる。
重要な注意事項：
▶屋根タイプの確認
このクランプは、立ちはぜ継ぎ（クリップロック）構造の金属製屋根パネルにのみ適しており、台形波板パネルや斜め継ぎパネルには使用できません。
▶荷重計算
クランプの数と間隔は、地域の風速、積雪荷重、屋根のスパン、その他の条件に基づいて、構造技術者が計算する必要があります。
▶仕様書に従った設置
ボルトはトルクレンチを使用して、規定のトルク（通常16～20N・m）で締め付ける必要があります。締め付けすぎるとリッジが損傷する恐れがあり、締め付けが不十分だと滑りの原因となります。
▶屋根の状態点検
取り付け前に、屋根パネルにひどい錆、変形、または塗装の剥がれがないことを確認してください。そうでない場合、締め付け力が不十分になる可能性があります。
▶定期点検
クランプの締め付け具合は、特に台風や大雪の後には、年に一度点検することをお勧めします。
▶接地接続
金属製のレールを使用する場合は、電気仕様に従って、構成部品と屋根の間で適切な接地を行う必要があります。
▶混ぜ合わせないでください
異なるメーカーや製造ロットのクランプは寸法にばらつきがある場合があるため、同じ屋根に混用しないでください。
インストール方法
▶ 特殊固定具による固定（推奨方法）

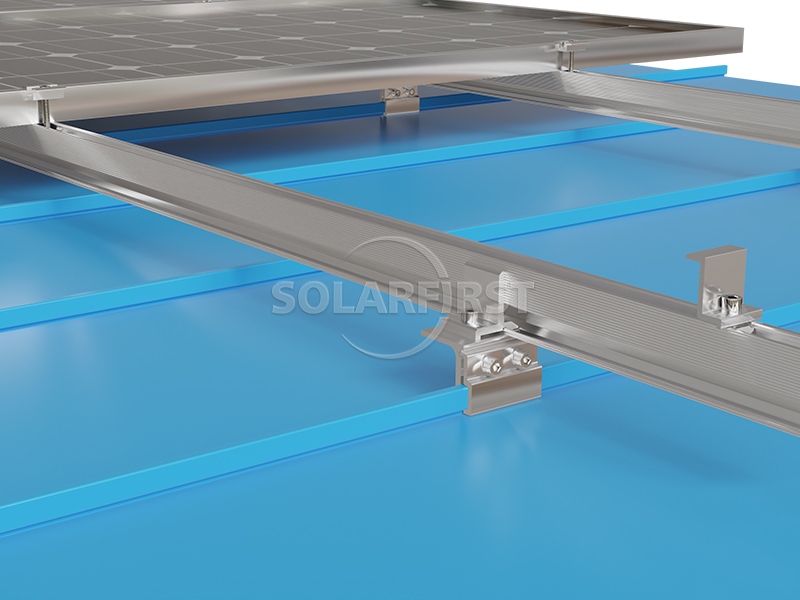

▪ 操作方法：特定の形状（コーナー トリム タイプ、垂直エッジ ロック タイプなど）に適合するスナップイン フィクスチャを使用して、L 字型の部材をカラー鋼板の頂点に直接クランプします。
▪ 利点：完全に非破壊的な設置であり、屋根面を貫通しないため、水漏れのリスクを根本的に排除し、現在最も推奨されている方法です。
▶ スルータイプ固定（使用には注意！）
▪手順：セルフタッピングねじまたは木ねじを使用して、カラー鋼板に直接ねじ込み、L字型釘を屋根トラスの下面に固定します。
▪ デメリット：屋根の防水層を損傷します。シーリングが適切に行われていない場合、ネジ穴から錆びて水漏れが発生しやすく、屋根の寿命を著しく縮めます。特殊な構造の場合にのみ使用されます。
まとめ
カラー鋼板屋根用太陽光発電システム向けL字型アングルブラケットは、実績のある実用的な小型コネクタです。専用クランプによる非破壊設置と、ガイドレールとの組み合わせによる安定した太陽光発電支持システムの構築が、その最大の特長です。軽量、迅速な設置、優れた耐腐食性といった利点を持ち、カラー鋼板屋根への損傷や追加負荷を効果的に軽減します。
しかし、これは万能薬ではありません。屋根瓦の種類、構造計算、シーリングの品質、施工仕様などが、長期的な安全性に直接影響します。貫通部の固定不良、屋根瓦の種類不一致、耐荷重制限超過は、屋根からの雨漏りや太陽光発電システムの損傷の主な原因の3つです。

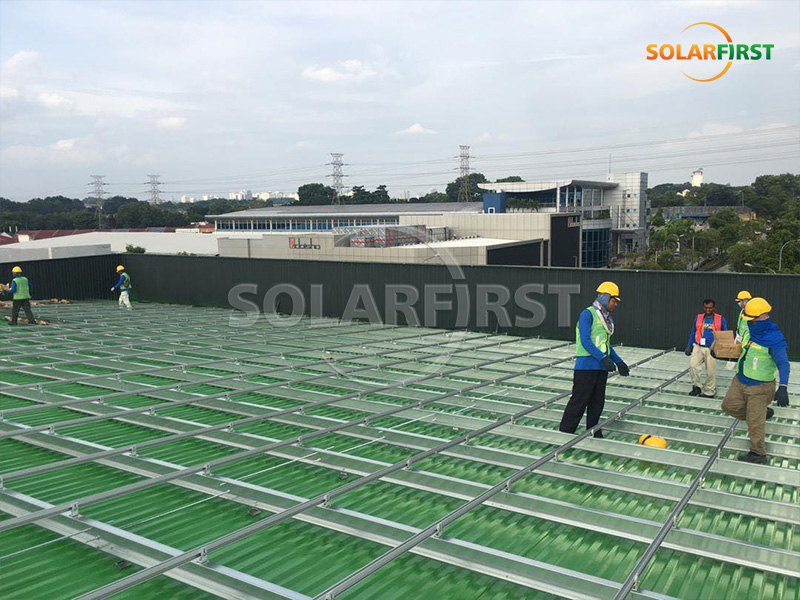

Solar Firstプロジェクトリファレンス
関連する知識ポイント

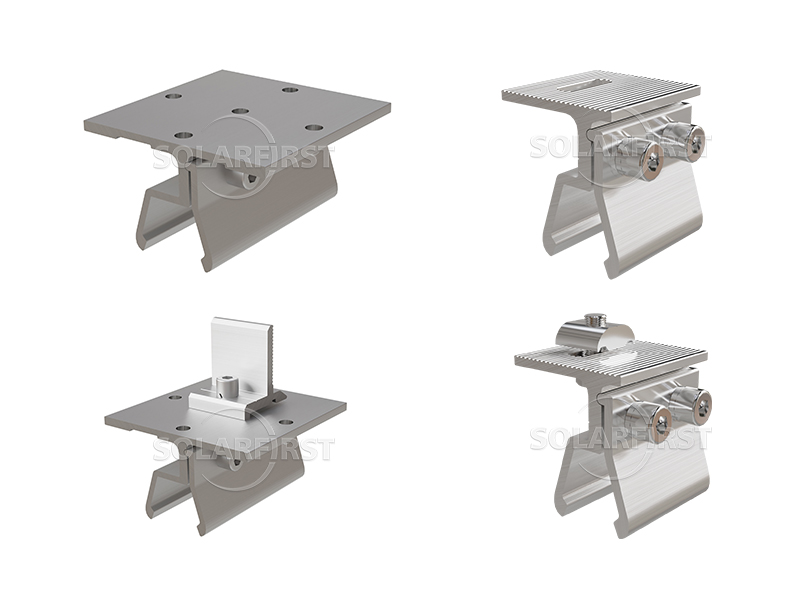

簡単に言うと、スタンディングシームクランプとは、屋根に穴を開けない波形鋼板屋根専用に設計された「太陽光発電パネル用ベースコネクタ」です。屋根のスタンディングシームにクランプで固定することで、屋根に穴を開けることなく太陽光発電モジュールをしっかりと設置できます。
