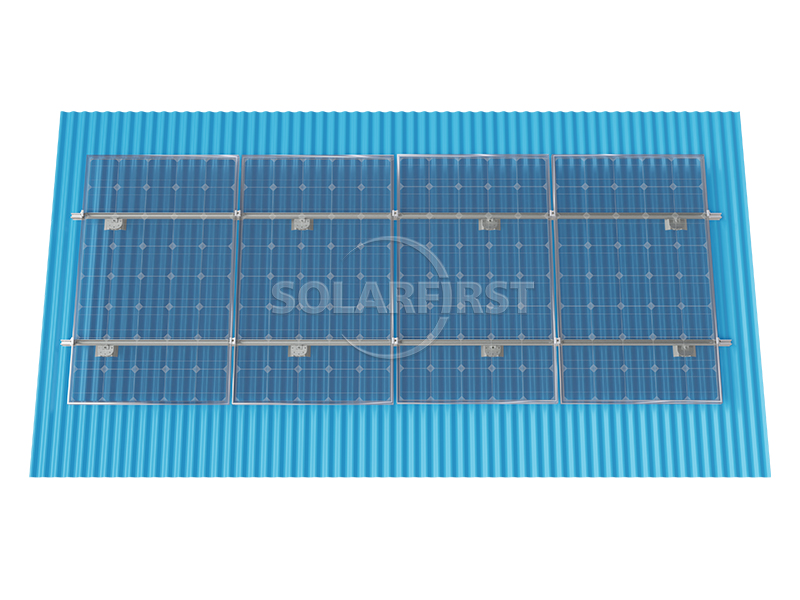

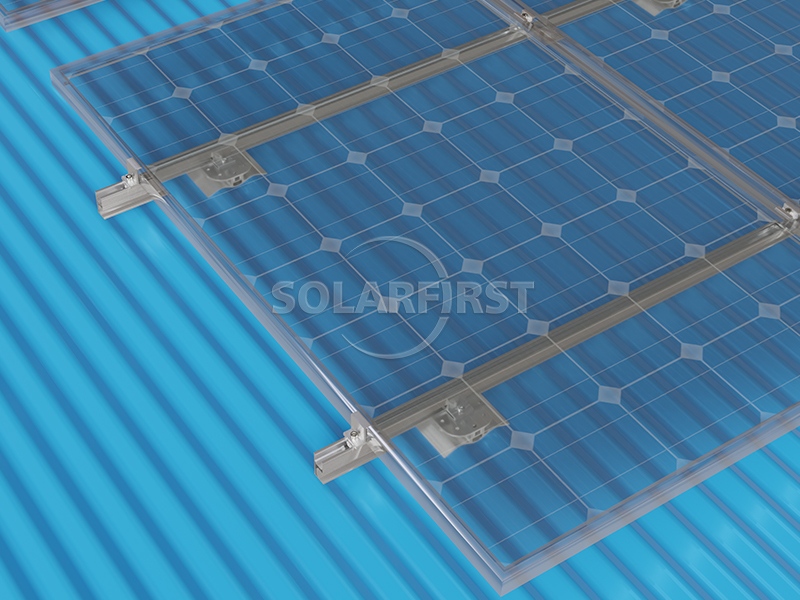

波型クランプは、波形鋼板屋根瓦専用に設計されています。湾曲した底面が瓦の頂部に沿ってフィットし、セルフタッピングねじで母屋を固定することで、太陽光発電ブラケットの安定した設置を保証します。アルミニウム合金製で、耐候性、耐久性に優れ、設置も簡単です。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

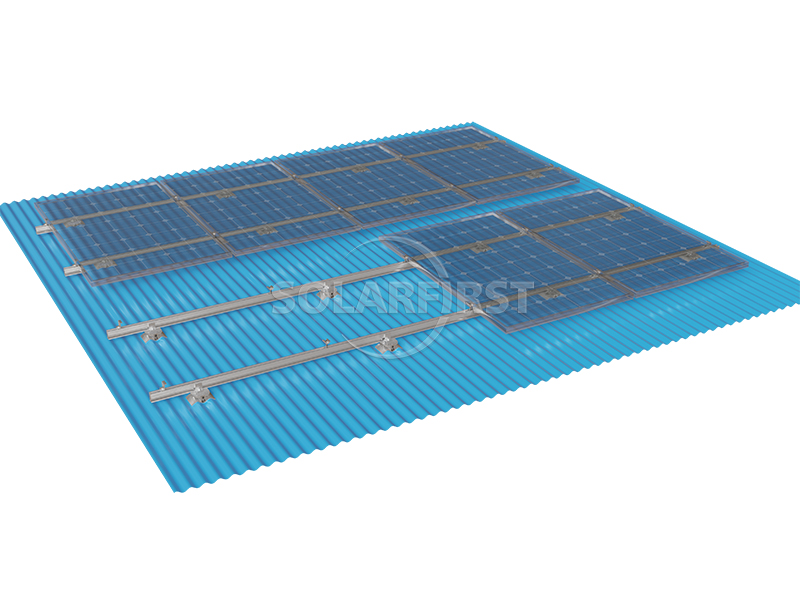

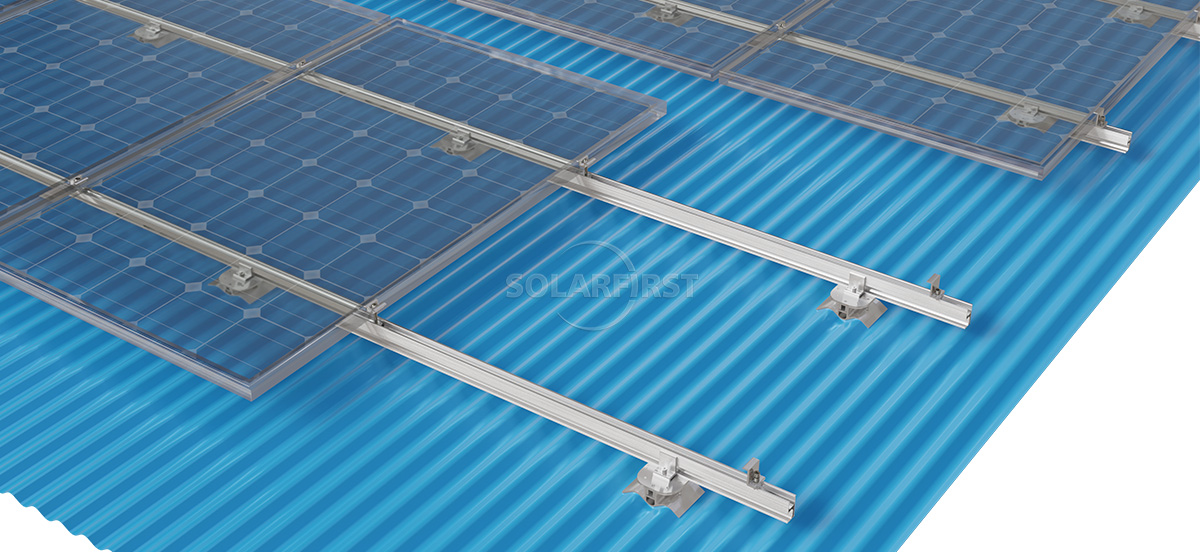

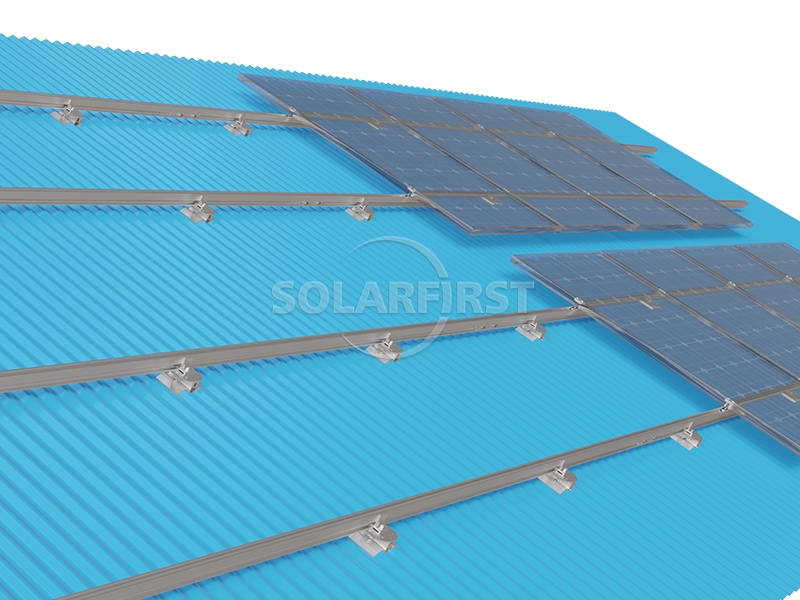

波形クランプは、波形鋼板（正弦波状または円弧状の波形鋼板）の屋根専用に設計された太陽光発電支持コネクタです。波形鋼板は、頂上部と谷部が連続的に丸みを帯びた形状になっているのが特徴で、初期の工場、倉庫、カーポートなどでよく見られます。

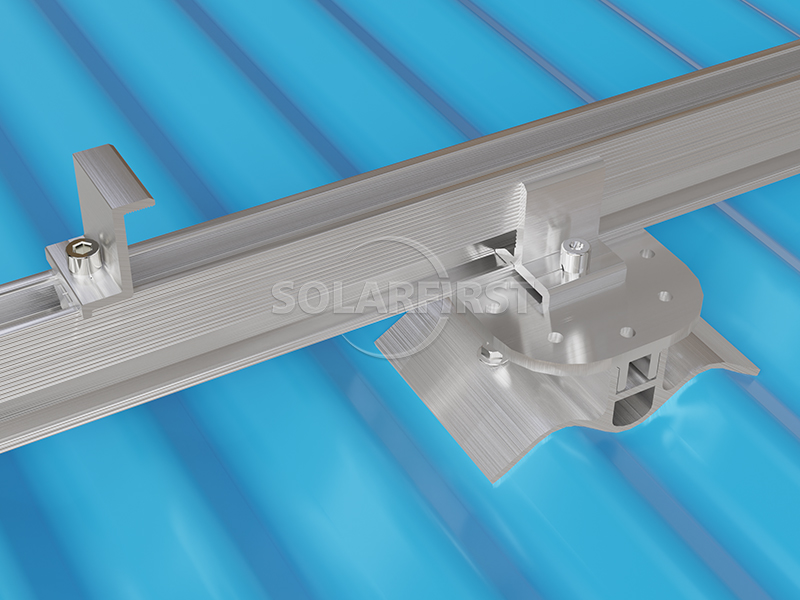

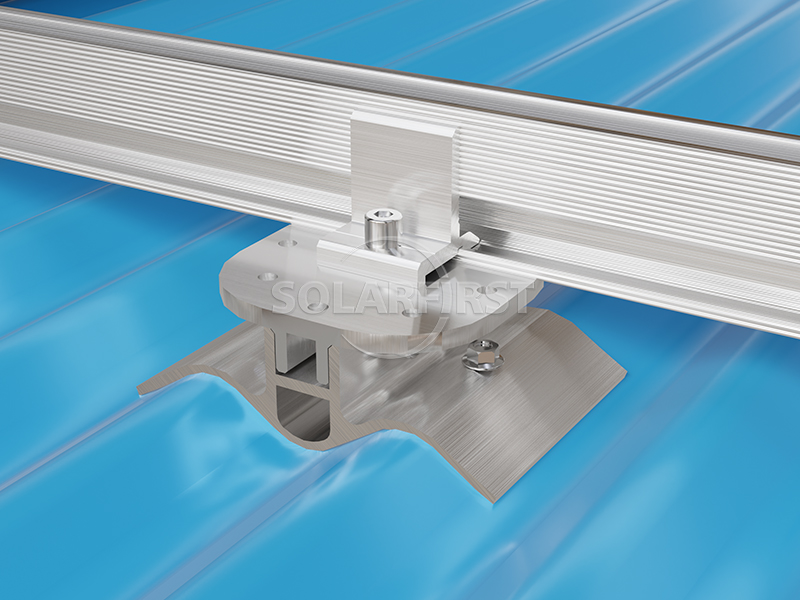

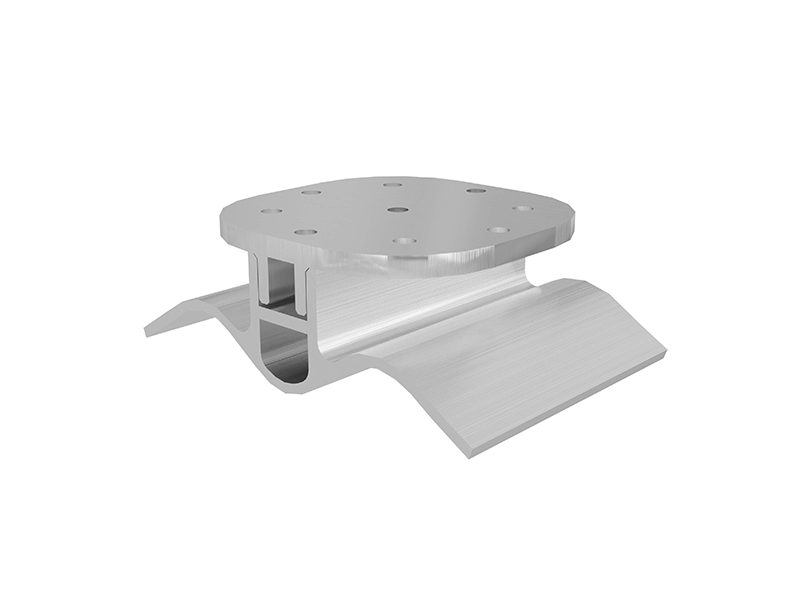

クランプの底部は、波形鋼板のアーチ状の頂部にぴったりとフィットするよう湾曲した形状に設計されています。ステンレス鋼製のセルフタッピングねじがクランプのベースプレートと波形鋼板を貫通し、下部の屋根の鋼製母屋にしっかりと固定されます。これにより、太陽光発電モジュールと支持構造の荷重が建物の主要構造に安全に伝達され、太陽光発電システム全体が優れた耐風性と耐雪性を備えるようになります。

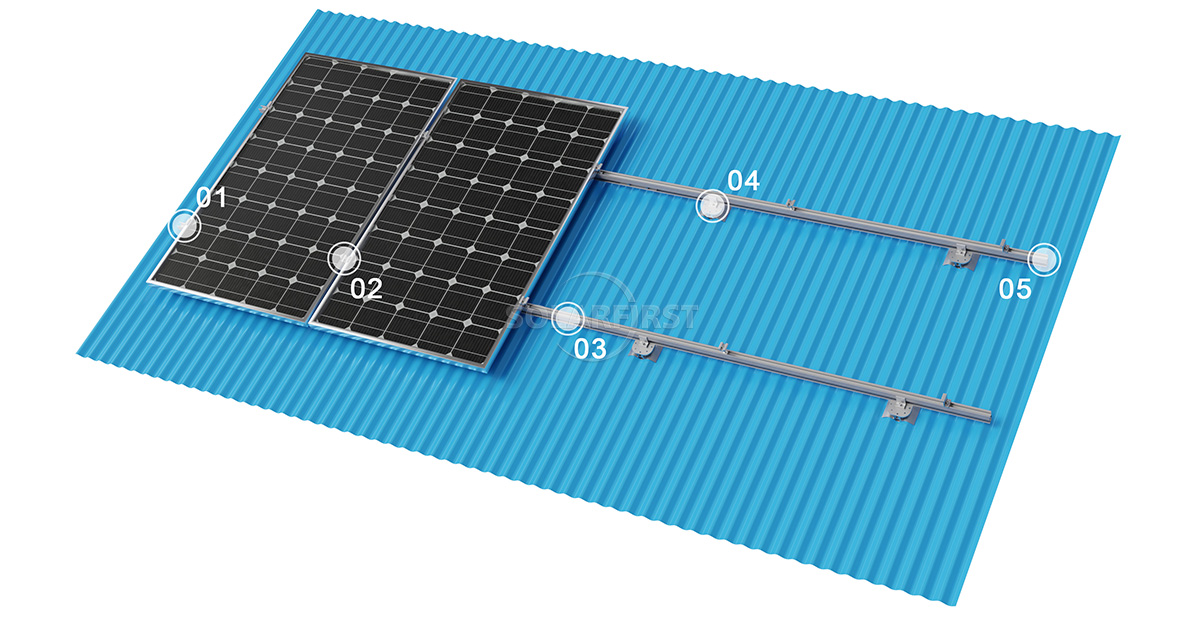

製品構成部品
利点
▶ 適合性、均一な応力分布
クランプ底部の湾曲形状が波型タイルの頂部形状に完璧に合致するため、固定後のタイル表面の損傷を防ぎます。広い接触面積により、応力が均一に分散されます。
▶ 構造安全性、強風耐性
荷重は母屋に直接伝達され、母屋は風速12を超える強風にも耐えることができ、太陽光発電所の安全基準を満たしている。
▶ 簡単設置
モジュール設計では、現場でガイドレールを位置決め、ロック、固定するだけで済むため、高い施工効率が得られます。
▶ 耐久性のある素材
C6063-T5アルミニウム合金製で、耐腐食性を高めるために陽極酸化処理が施されており、屋外での耐用年数は25年以上です。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| コンポーネントの向き | 水平／垂直、柔軟な配置 |
| 適用可能なコンポーネント | フレーム付きおよびフレームレス太陽光発電モジュールに対応 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 古い工場の屋根： 特に、波形鋼板を使用した軽量鉄骨工場屋根への太陽光発電（PV）改修。
▪ 農業用温室： アーチ型の波形鋼板屋根を持つ温室および家畜小屋。
▪ 一時的または簡素な構造物： カーポートや倉庫などの波形鋼板屋根への太陽光発電設備の設置。
▪ 分散型太陽光発電所： 波形鋼板を屋根材として使用する、あらゆる工業、商業、または住宅プロジェクト。
重要な注意事項：
▶ タイルタイプの確認
必ず事前に波形シートの頂部の幅、高さ、曲率を測定してください。曲率が完全に一致するクランプを選択してください。そうでない場合、適切に接着されなかったり、シート表面を損傷したりする可能性があります。
▶ 母屋の照準合わせは不可欠である
セルフタッピングねじは、波形鋼板を貫通し、下地の鋼製母屋に打ち込む必要があります（有効深さ20mm以上）。単に鋼板に固定するだけではいけません。
▶ 厳格な防水性
セルフタッピングねじの貫通部にはEPDM防水ワッシャーを取り付け、ねじ頭とクランプの接触面には耐候性シリコーンシーラント（ダウコーニング社製やシカ社製など）を塗布する必要があります。
▶ トルク制御
セルフタッピングねじを締め付ける際は、ねじ山の破損や波状の形状の潰れを防ぐため、過度のトルクをかけないでください。六角穴付きボルトは、緩みを防ぐため、規定のトルク値で締め付けてください。
▶ 定期点検
ボルトの緩みやシーラントの劣化については、6ヶ月ごと、または強風の後などに点検することをお勧めします。
まとめ
波形クランプは、波形鋼板（円弧状の波形鋼板）専用に開発された太陽光発電支持接続ソリューションです。そのコア設計は、円弧状の嵌合とセルフタッピングねじを組み合わせることで確実な取り付けを実現し、荷重を屋根母屋に安全に伝達し、太陽光発電所の安定した設置を保証します。
波形鋼板用クランプを選定する際には、鋼板の種類との適合が最重要事項です。ステンレス鋼製のセルフタッピングねじと確実な防水対策を組み合わせ、取り付けトルクを厳守する必要があります。そうすることで初めて、太陽光発電システムの安全性、安定性、そして20年間の耐用年数にわたる漏水のない運転が保証されます。

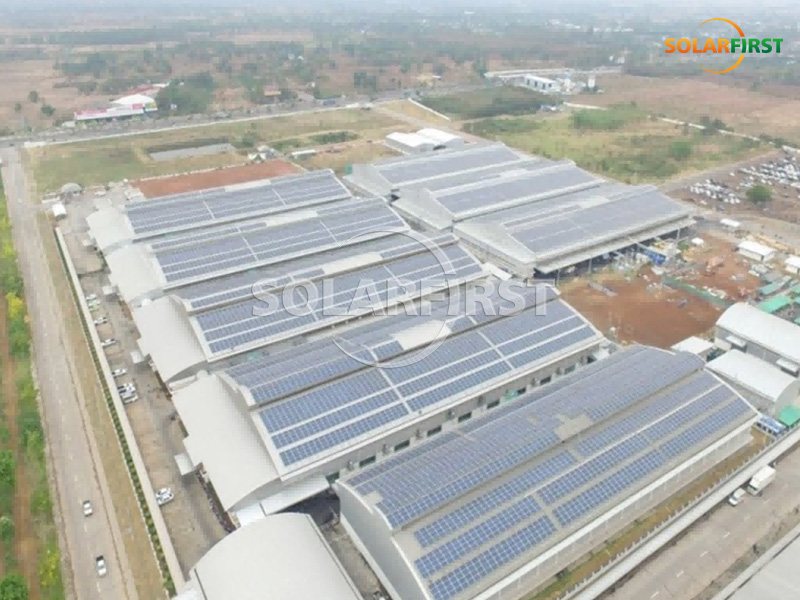

Solar Firstプロジェクトリファレンス
