波形鋼板屋根への太陽光発電（PV）設置用U字型トラックは、波形鋼板屋根専用に設計されたソーラーパネル設置システムであり、その高い効率性と信頼性から広く利用されています。断面が「U」字型に似ていることから「U字型トラック」と呼ばれ、構造強度と設置の容易さのバランスが取れた設計となっています。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

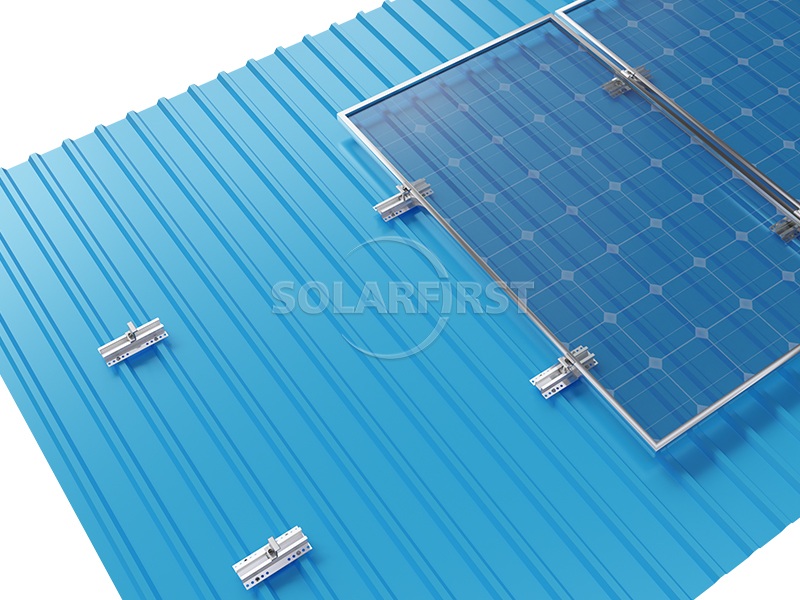

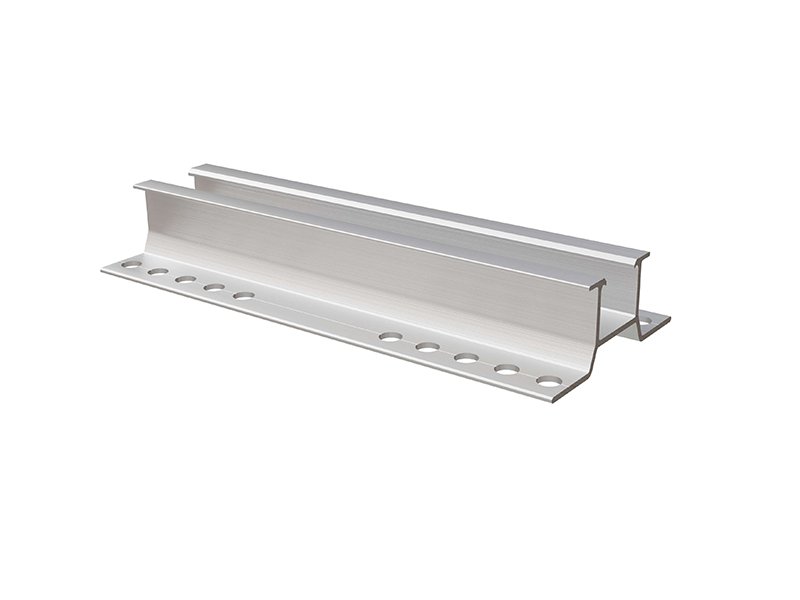

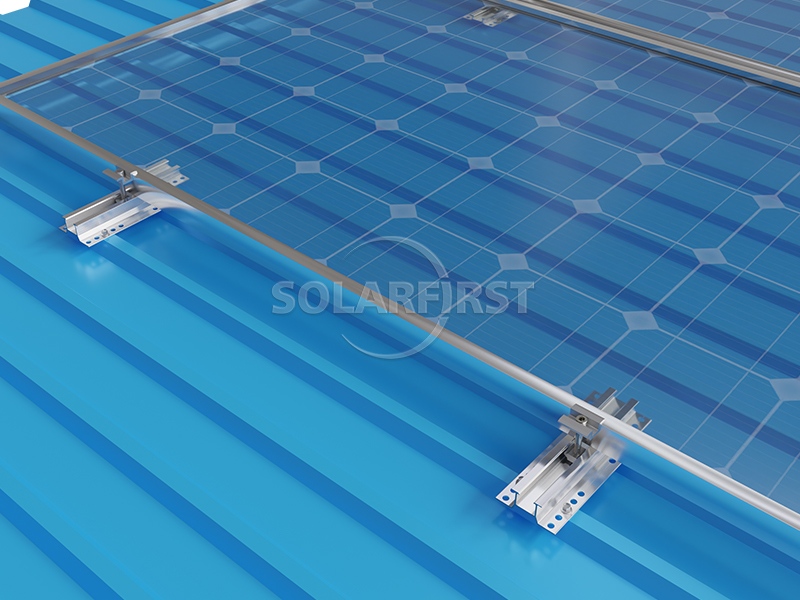

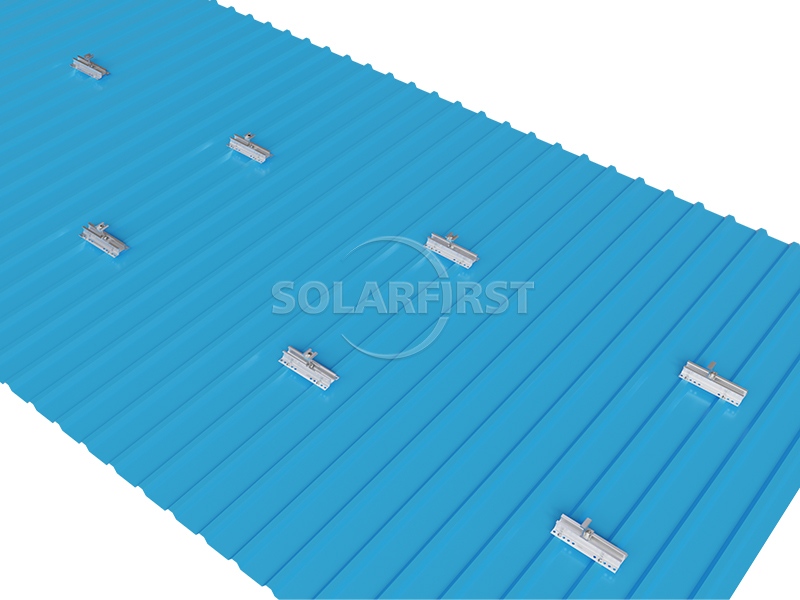

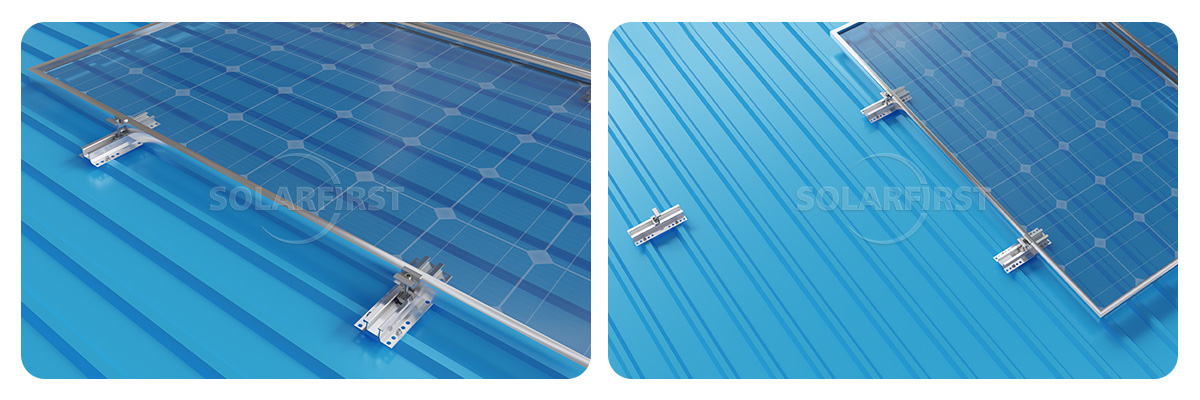

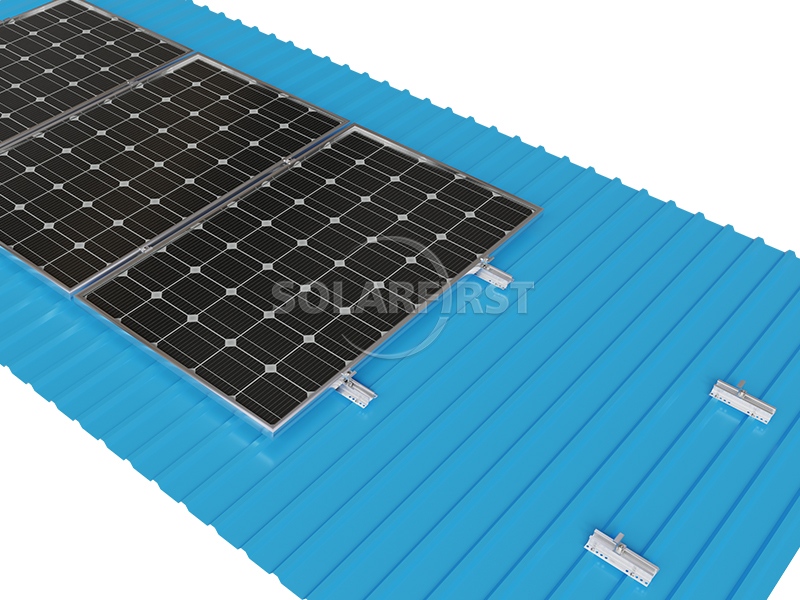

波形鋼板屋根用U字型トラック式ソーラーパネル設置システムは、商業施設、工業施設、住宅の波形鋼板屋根向けに特別に設計されたソーラーモジュール設置システムです。その主要部品であるU字型ガイドレールは、U字型の断面形状を持ち、高品質のアルミニウム合金で作られています。このガイドレールは、専用のクランプまたはセルフタッピングねじを使用して波形鋼板屋根の頂部に固定され、太陽光発電モジュールを安定して支える基盤となります。このシステムは、太陽光発電モジュールの水平または垂直配置に対応し、フレーム付きパネルとフレームレスパネルの両方に対応しているため、高い柔軟性を備えています。

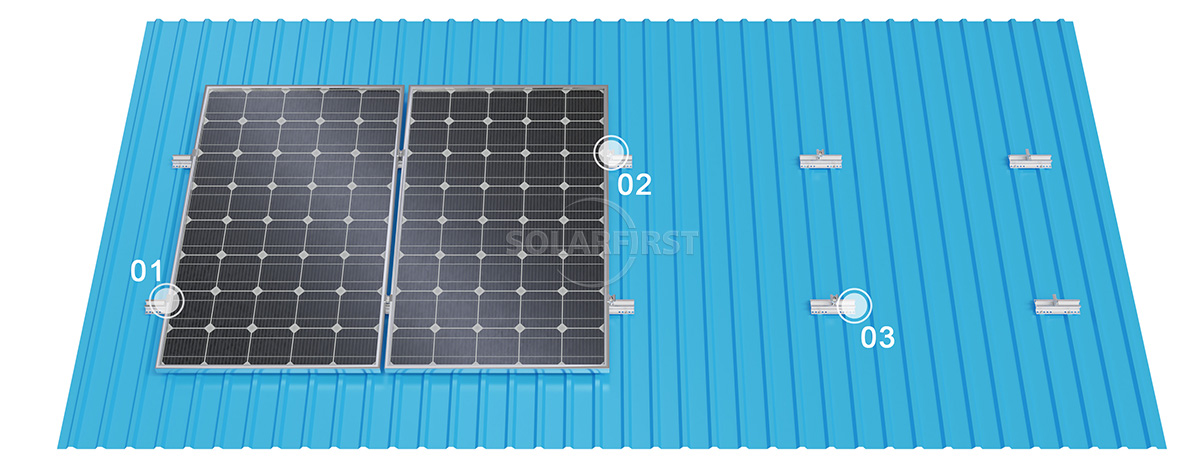

製品構成部品
メリットとデメリット
▶ 利点
▪ 簡単設置
U字型のトラック設計により、設置プロセスが簡素化されます。セルフタッピングネジと圧力ブロックで部品を固定するため、複雑な工具は不要となり、設置時間と人件費を大幅に節約できます。
▪ 軽量構造
主にアルミニウム合金で構成された軽量設計により、屋根への負荷を最小限に抑え、輸送や取り扱いを容易にしています。
▪ 信頼性の高い防水性
EPDM防水ガスケットまたは接着剤と併用することで、屋根に穴を開けた後の漏水リスクを効果的に排除し、屋根の防水性能を確保する上で非常に重要となります。
▪ 幅広い互換性
包括的なシステム設計により、太陽光発電モジュールの水平配置または垂直配置に対応し、市販されているほとんどのフレーム付きモジュールおよびフレームレスモジュールと互換性があります。
▪ 高い費用対効果
モジュール数の削減と設置プロセスの簡素化により、材料費と人件費が削減されます。
▶ デメリット
▪ 標準化の課題
参考までに、U字型軌道は慣性モーメントと弾性係数が小さいため、同じ寸法の他の断面形状の軌道に比べて、全体の耐荷重能力が低くなる可能性があります。
▪ インストールに関する制限事項
設置には通常、波形鋼板屋根材に穴を開ける必要があります。防水対策を施しても、これは屋根全体の構造に影響を与える可能性があります。
▪ 市場の成熟度
特殊なソリューションであるU字型レールは、より汎用性の高いC字型やZ字型の鋼製レールほど、市場浸透率や価格の透明性が高くない可能性がある。
▪ 材料特性
アルミニウムは鋼鉄よりも強度が低い。極めて高い耐荷重能力が求められる特殊な用途では、より堅牢な溶融亜鉛めっき鋼製のU字型支持部材が必要となる場合がある。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| コンポーネントの向き | 水平／垂直方向の柔軟な配置 |
| 適用可能なコンポーネント | フレーム付きおよびフレームレスの太陽光発電モジュールに対応 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
U字型トラックシステムは主に波形鋼板屋根に使用され、以下のような様々なタイプに対応します。
▪ 商業ビル
例えば、工場、倉庫、物流センターなどは、一般的に屋根面積が広く、設置条件も整っているため、U字型レールの費用対効果を最大限に活用するのに最適です。
▪ 工業プラント
これらの建物は、屋根の防水性と構造的な耐荷重能力に関して高い要求水準を持っています。U字型レールの軽量性と防水性という特性は、これらの要求を完璧に満たしています。
▪ 住宅用建物
特に波形鋼板屋根を使用した農村部の自作住宅や別荘に適しているため、U字型レールも良い選択肢です。
▪ 特定の屋根の種類
特に台形波形鋼板屋根に適しており、U字型のデザインにより波形鋼板との密着性が向上します。
重要な注意事項：
システムの長期的な安定稼働を確保するためには、いくつかの重要な点に特に注意を払う必要があります。
▶ 設計・計画段階
▪ 屋根の耐荷重を事前に計算する
設置前に、屋根構造が太陽光発電システムによる追加荷重に耐えられることを確認してください。
▪ 正確なレイアウトと位置決め
設置前に、設計図に従って配線をレイアウトし、クランプとガイドレール間の間隔が設計要件を満たしていることを確認してください。
▶ 防水工程（重要）
▪ EPDMガスケットを使用する必要があります
元の波形鋼板屋根を損傷するすべての穴には、セルフタッピングねじの下にEPDM防水ガスケットまたはワッシャーを取り付ける必要があります。漏水防止のため、防水シーラントの使用をお勧めします。
▶ 建設および設置段階
▪ 標準化された操作手順
ガイドレールの設置は、「中間部→端部→ガイドレールコネクタ」の順序で行ってください。
▪ 制御設置精度
各ガイドレールを取り付けた後、水平度を確認してください。部品への応力が均等に分散されるように、スパンあたりの曲げ角度は1mmを超えないようにしてください。
▪ クランプの引張強度を確保する
一括設置を行う前に、クランプのサンプルに対して引張引抜き試験を実施し、屋根への確実な接続を確認してください。
▪ 工事現場へのアクセスを確保する必要がある
屋根スラブ上を直接踏むことは固く禁じられています。歩行による屋根の変形や漏水を防ぐため、専用の通路を設ける必要があります。
▪ 雨天時の工事は厳禁です。
これは、雨水が密閉されていない継ぎ目に浸み込むのを防ぎ、安全上の危険を回避するためです。
まとめ
波形鋼板屋根用太陽光発電（PV）ブラケットのU字型トラックは、波形鋼板屋根の構造特性に合わせて特別に設計された設置ソリューションです。アルミニウム合金の軽量性、EPDMの防水性、モジュール設計の利便性を兼ね備え、コストを効果的に抑制しながら、施工効率とシステム寿命を最優先します。波形鋼板屋根へのPV設置を計画している住宅所有者にとって、このような明確な構造と標準化されたシステムを選択することは、長期的に安定した収益を確保するための現実的な選択と言えるでしょう。

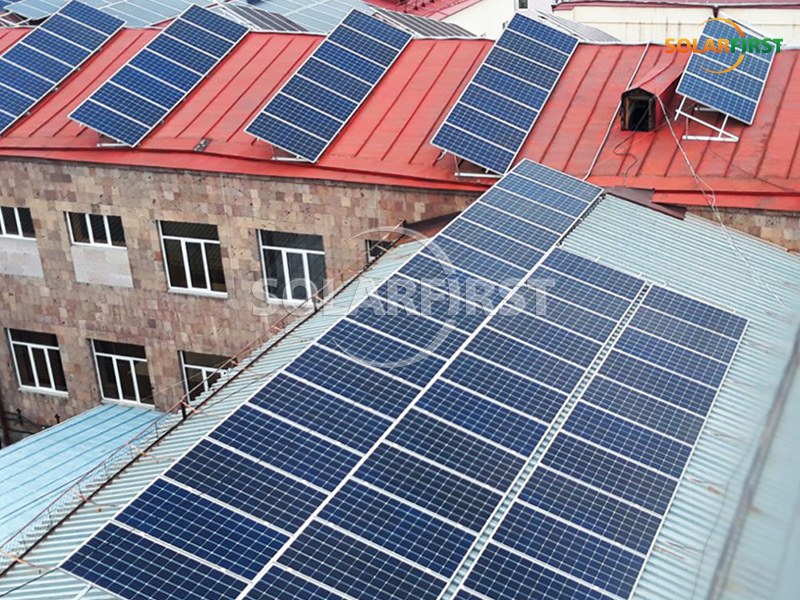

Solar Firstプロジェクトリファレンス
