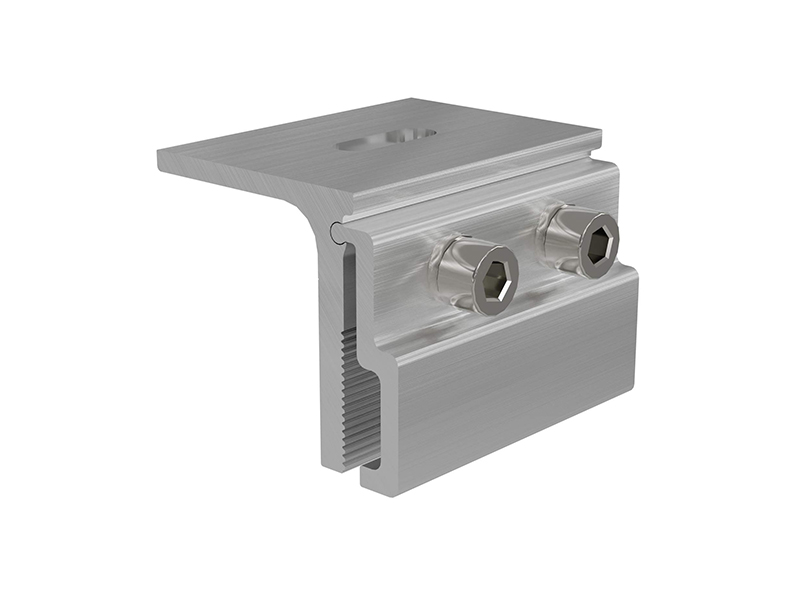

簡単に言うと、スタンディングシームクランプとは、屋根に穴を開けない波形鋼板屋根専用に設計された「太陽光発電パネル用ベースコネクタ」です。屋根のスタンディングシームにクランプで固定することで、屋根に穴を開けることなく太陽光発電モジュールをしっかりと設置できます。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

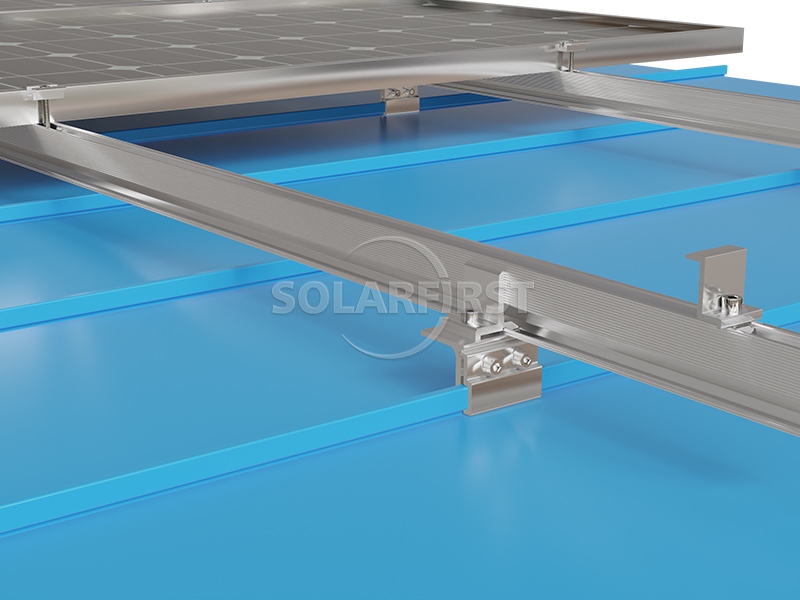

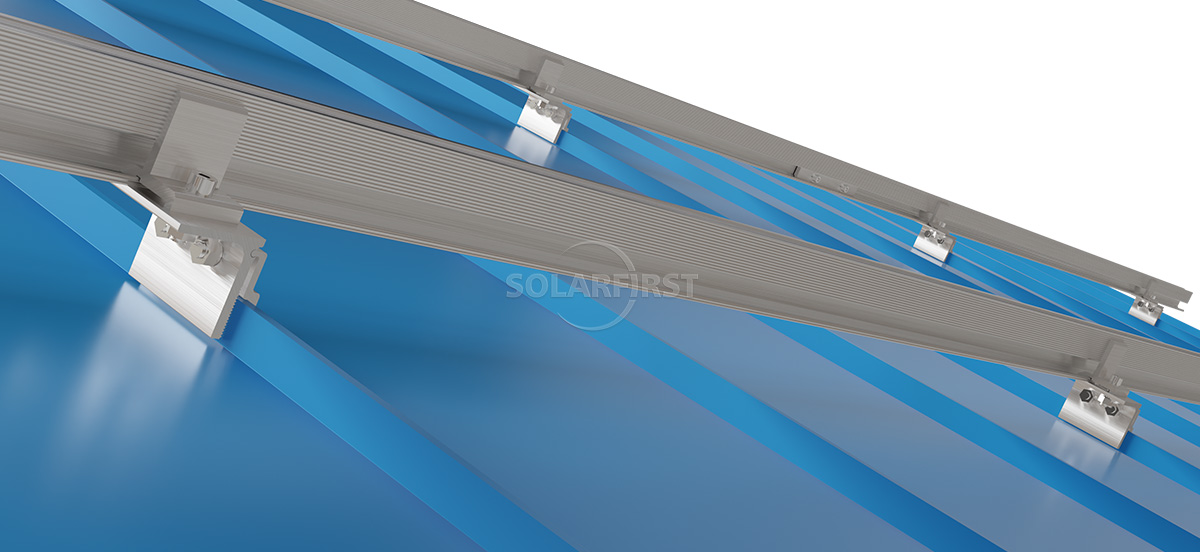

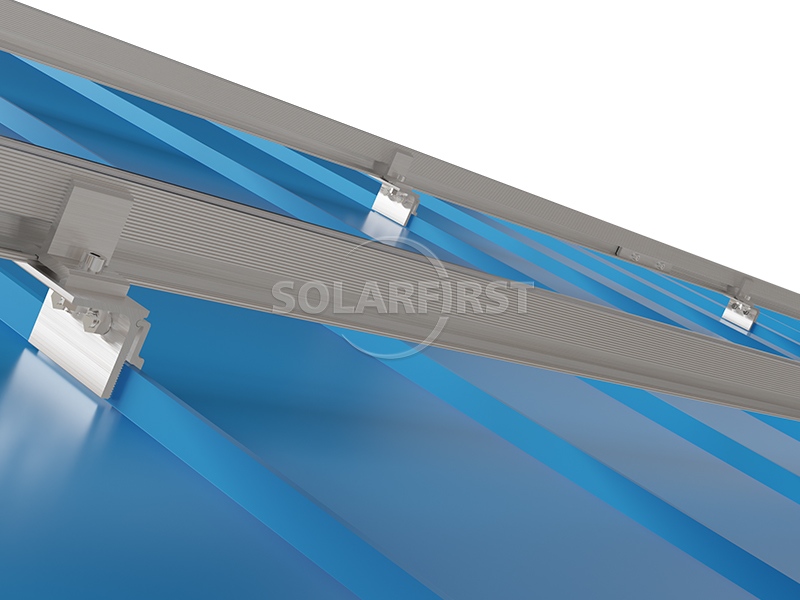

スタンディングシームクランプは、波形鋼板屋根太陽光発電システムの主要構成部品であり、太陽光発電（PV）ブラケットを屋根に取り付けるために使用されます。スタンディングシーム波形鋼板屋根専用に設計されており、穴あけや溶接を必要とせず、非貫通型のクランプ取り付け方法を採用することで、PVモジュールを屋根に確実に固定します。

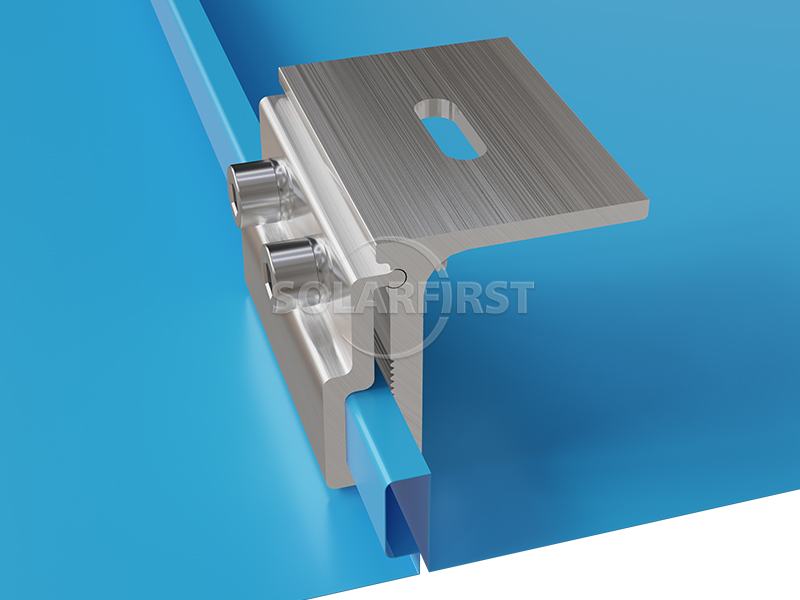

この製品は、クランプ本体内部の精密な形状を利用して波形鋼板屋根の立ちはぜ継ぎ目に機械的に係合し、横方向のボルトによってロック力を発生させることで、クランプが波形鋼板屋根の頂部をしっかりと固定します。この設計により、穴あけや溶接による屋根の防水層への損傷を防ぎ、漏水のリスクを効果的に低減します。.

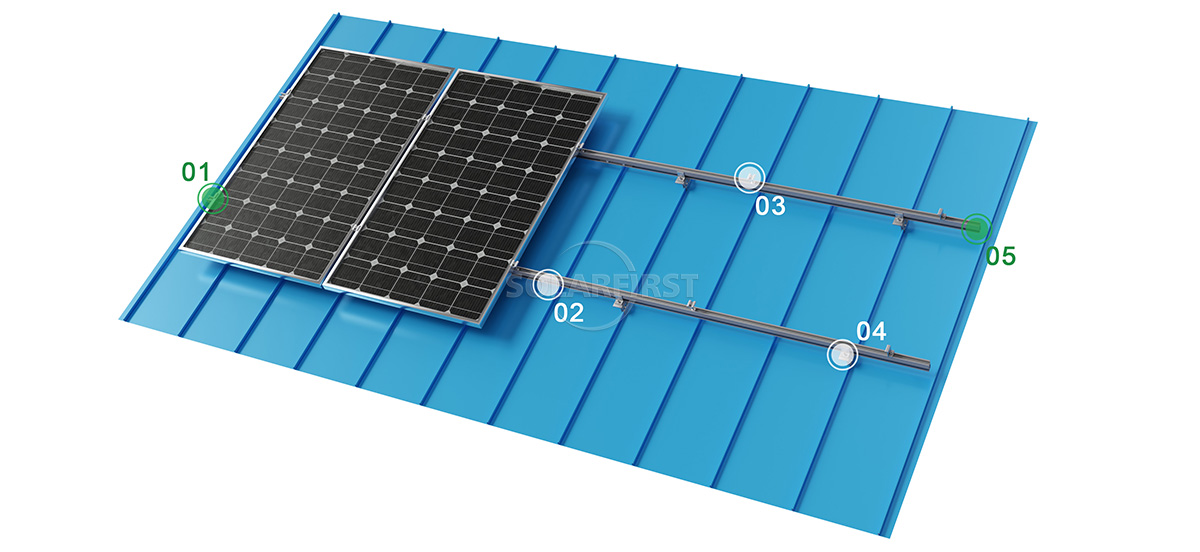

製品構成部品
アドバンテージ
▪ 屋根の防水性を維持します
穴あけ不要、溶接不要、非貫通型の設置方法により、ブラケット固定による屋根の防水層への損傷を回避できます。
▪ 効率的な設置で、時間とコストを節約
クリップ式で取り付け完了、すぐに使用可能。取り付けも簡単です。
▪ 高い互換性と柔軟な適応性
タイルタイプの互換性：一般的な立ちはぜ式屋根瓦に適用可能です。
▪ 頑丈な構造、安全で信頼性が高い
高強度アルミニウム合金製のボディは、軽量設計と高い耐荷重性を両立させ、屋根にかかる追加荷重を軽減します。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▶工業用および商業用工場建物
大型の波形鋼板屋根は、高い防水性能と施工速度が求められる。
▶物流・倉庫センター
広い屋根面積に対応し、穴あけ不要の設置方法に適しています。
▶農業用温室
金属製の傾斜屋根の場合、クランプを使用することで元の構造を損傷することなく設置できます。
▶古い太陽光発電プロジェクトの改修
既存の金属屋根には穴を開けることができないため、クランプ固定が理想的な解決策です。
▶防水性能に関する厳しい要件を満たす建物
例えば、電子機器、医薬品、食品産業の工場の屋根などが挙げられる。
重要な注意事項：
▶ タイルタイプの一致を確認してください
ご購入前に、カラー鋼板タイルのモデルを正確に確認し（リブの高さと間隔を測定）、対応するクランプモデルを選択してください。適合しないクランプを使用すると、取り付けが不十分になり、緩みや水漏れの原因となる可能性があります。
▶ コントロール設置トルク
ボルトの締め付けトルクは20～30N・mが推奨されます。トルクが不足すると締め付け力が不足し、トルクが過剰になるとカラー鋼板が損傷する可能性があります。トルクレンチの使用をお勧めします。
▶ 接触面が清潔で、ガスケットが破損していないことを確認してください。
カラー鋼板タイルを設置する前に、表面のほこりや油分をきれいに拭き取ってください。EPDMガスケットの状態を確認し、損傷しているものは直ちに交換してください。
▶ 防水補助処理
クランプとカラー鋼板の接触面は、ガスケットと機械的なクランプによって密閉性を確保します。過酷な環境下や、特に高い防水性が求められるプロジェクトでは、防水性をさらに高めるために、接合部に中性構造用防水接着剤を追加塗布することができます。
▶ 雨天時の設置は避けてください。
湿気の多い環境は、施工品質やシーリング性能に影響を与えるため、工事は乾燥した天候で行うべきです。
▶ 定期メンテナンスと点検
6ヶ月ごとに、ボルトの緩み、ゴムパッキンの劣化、ガイドレールの水平度などを中心に、包括的な点検を行うことをお勧めします。強風や大雪などの異常気象の後には、追加の点検を実施してください。
▶ 構造物の耐荷重検証
設計段階では、専門家は元の屋根の耐荷重能力を計算し、波形鋼板屋根の耐荷重マージンが新しい太陽光発電システムの要件を満たすことを確認する必要があります。クランプの適切な間隔は、風圧計算に基づいて決定する必要があります。
▶ 高腐食環境における材料選定
沿岸地域や化学工業地帯などの腐食性の高い環境では、より高グレードのステンレス鋼製ファスナー（例：316L）を使用し、クランプの陽極酸化皮膜の厚さが耐食性の要件を満たしていることを確認することをお勧めします。
まとめ
スタンディングシームクランプは、波形鋼板屋根瓦用の非貫通型太陽光発電コネクタです。迅速な設置、高強度、低防水リスクを特長とし、様々な瓦の種類やL字型コーナーブラケットに対応し、柔軟な適応性を備えています。ご購入の際は、瓦の種類との適合性およびトルク管理にご注意ください。定期的なメンテナンスを行うことで、長期にわたる信頼性の高い運用が保証されます。

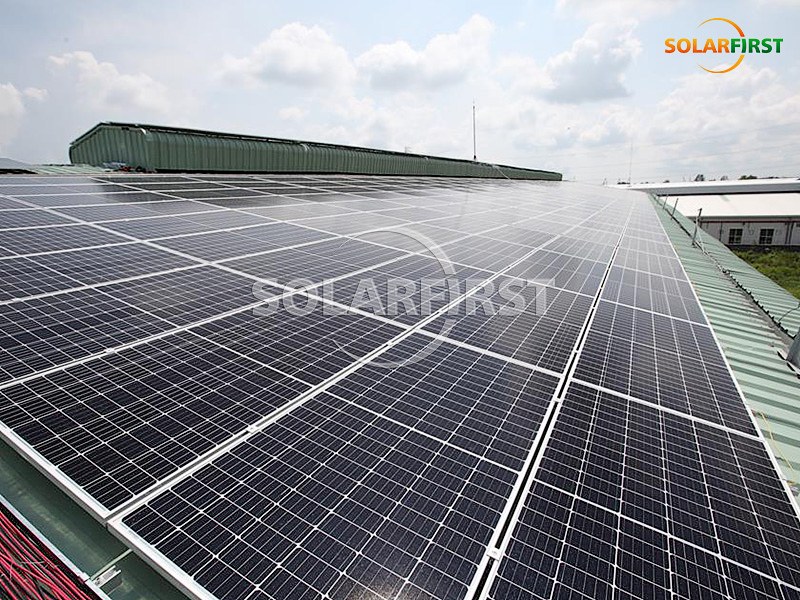

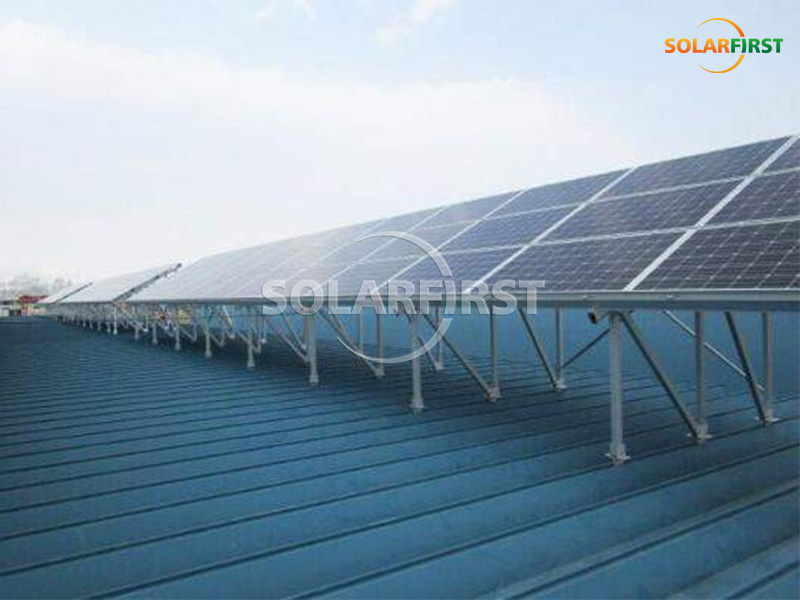

Solar Firstプロジェクトリファレンス
