台形クランプは、台形波形鋼板屋根を用いた太陽光発電プロジェクトにおいて重要な接続部品です。その主な機能は、太陽光発電ブラケットのガイドレールを波形鋼板屋根に固定し、その後の太陽光発電モジュールの設置のための確実な土台を提供することです。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

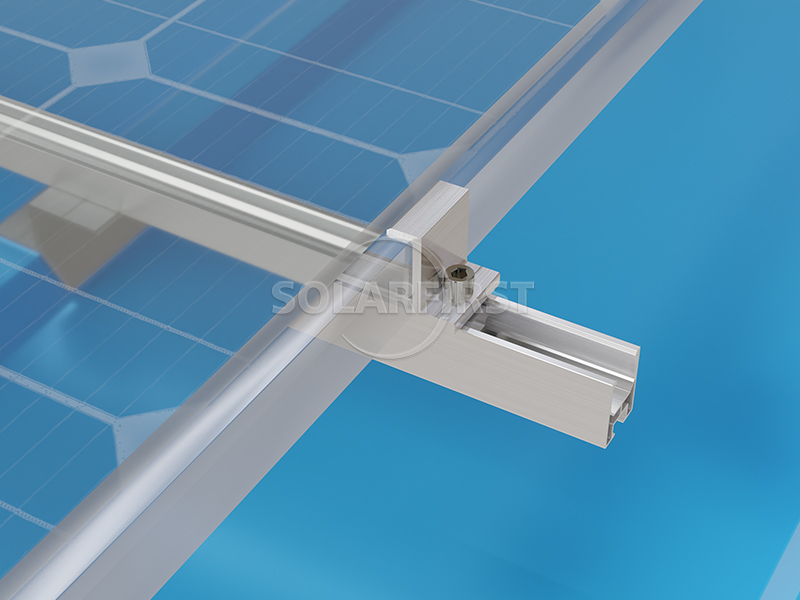

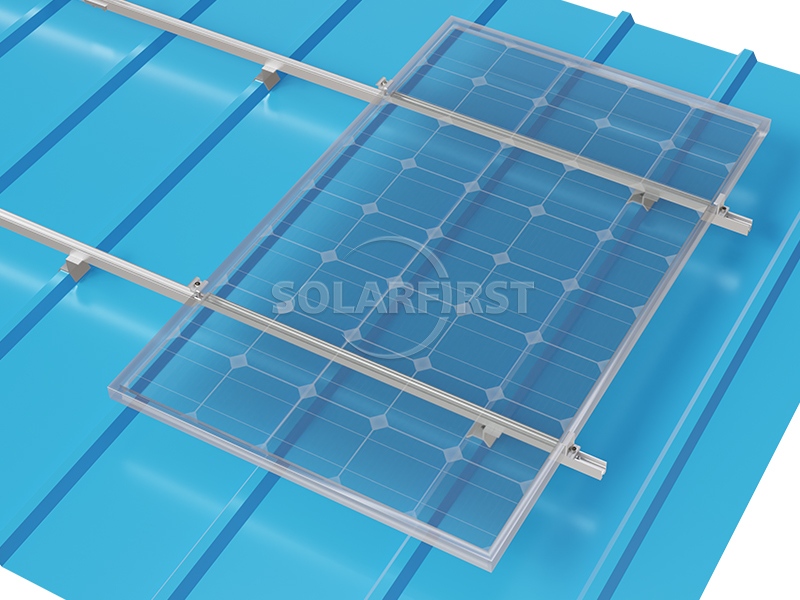

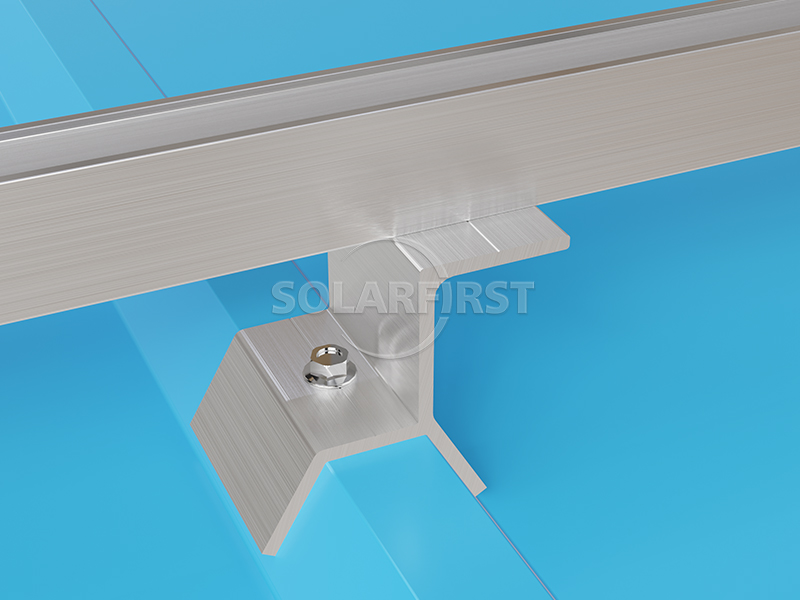

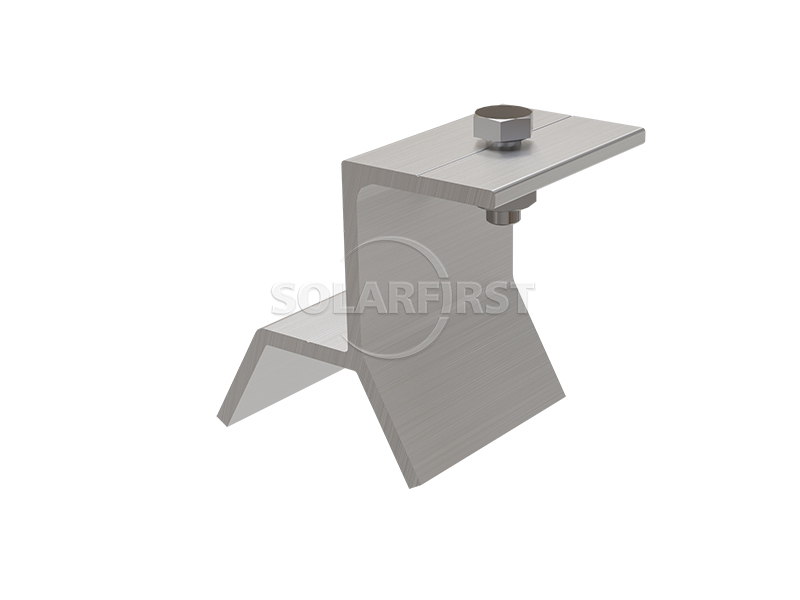

台形クランプは、台形波形鋼板屋根専用に設計された太陽光発電（PV）ブラケットコネクタです。波形鋼板屋根の側面をクランプすることでPVレールを屋根に固定するため、屋根に取付穴を開ける必要がありません。この製品は、従来の貫通取付方式で発生する屋根の密閉性低下の問題を解決し、商業用および産業用分散型PVプロジェクトで最も広く使用されているブラケットアクセサリの1つです。

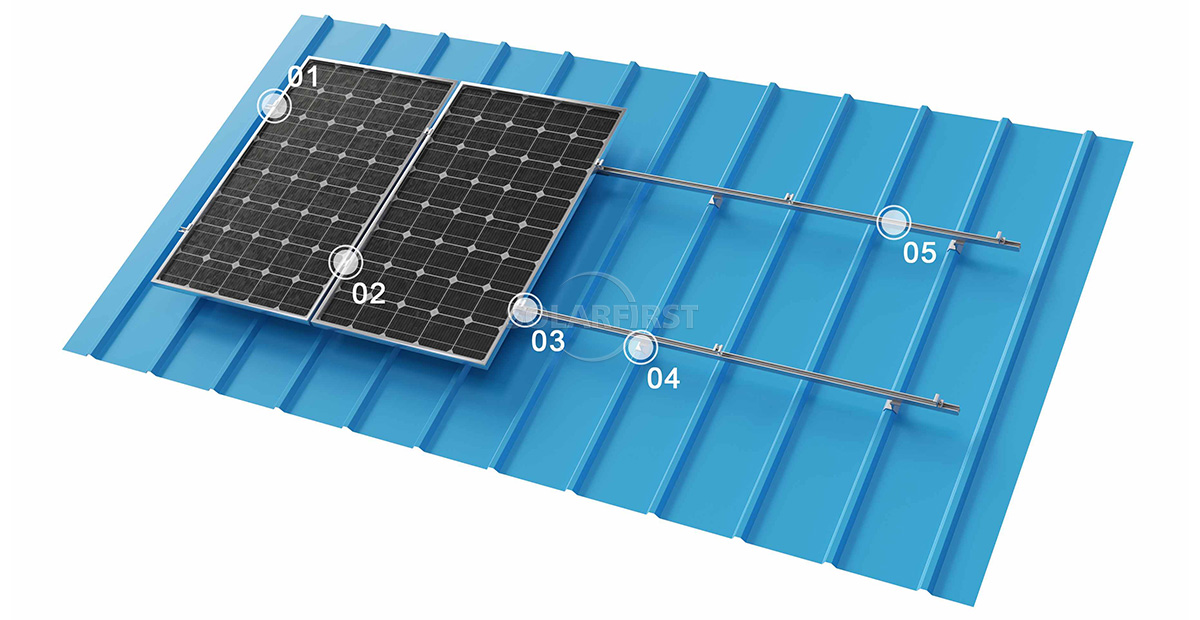

製品構成部品
利点
▪ 穴のない固定具
屋根に穴を開ける必要がなくなり、開口部による水漏れのリスクを構造的に回避し、将来のメンテナンス費用を削減できます。
▪ 高い設置効率
ボルトロック方式を採用することで、一人での操作が可能となり、迅速な施工と低人件費を実現します。
▪ 高い適応力
主流の台形波形鋼板屋根材に対応し、波形高さ（25～75mm）と開口幅（20～60mm）をカバーし、タイルの断面図面に基づいたカスタマイズにも対応します。
▪優れた耐候性
陽極酸化アルミニウム合金（膜厚10μm以上）または304/316ステンレス鋼製で、優れた耐食性と沿岸環境および工業環境への適応性を備えています。
▪ 信頼性の高い機械的特性
クランプの全体的な引張強度およびせん断強度の設計値は、大スパンかつ高風圧地域における安全要件を満たすように計算されています。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| クランプ高さ | 50mm～120mm（タイルの種類による） |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 工業用および商業用建物（発電所、物流パーク、製造工場、倉庫など）向けの波形鋼板屋根材
▪ 台形波形断面の波形鋼板屋根
▪ フレーム付きおよび部分的にフレームレスの太陽光発電モジュールの設置
▪ 塩害の強い沿岸地域では（ステンレス鋼または強化陽極酸化鋼が推奨されます）
▪ 大スパン屋上太陽光発電プロジェクト（高強度ガイドレールと併用）
重要な注意事項：
▶タイルタイプの確認
選定前に、波形鋼板の断面図または現場でのサンプル採取を行い、波高、開口幅、および角度を確認する必要があります。そうしないと、締め付け不良や締め付け力不足が発生する可能性があります。
▶材料選定
沿岸地域、汚染のひどい工業環境、または高湿度環境では、304ステンレス鋼製のクランプ、または酸化皮膜の厚さが15μm以上のアルミニウム合金製のクランプが推奨されます。
▶締め付けトルク制御
トルクが不足するとクランプが滑り、トルクが過剰になると波形部分が潰れたり、ボルトのねじ山が損傷したりする可能性があります。トルクレンチを使用し、設計値を参照することをお勧めします。
▶バッファーパッド
タイルのコーティングが薄い場合や、表面仕上げの要求が高い場合は、コーティングに傷がつく可能性のある金属同士の直接接触を避けるため、EPDMパッド付きのクランプを使用する必要があります。
▶負荷検証
クランプの耐荷重能力は、タイルの強度、間隔、ボルトの予荷重など、複数の要因によって影響を受けます。そのため、地域の風圧、積雪圧、および構成部品の配置に基づいて、構造技術者による検証が必要です。
▶インストール手順

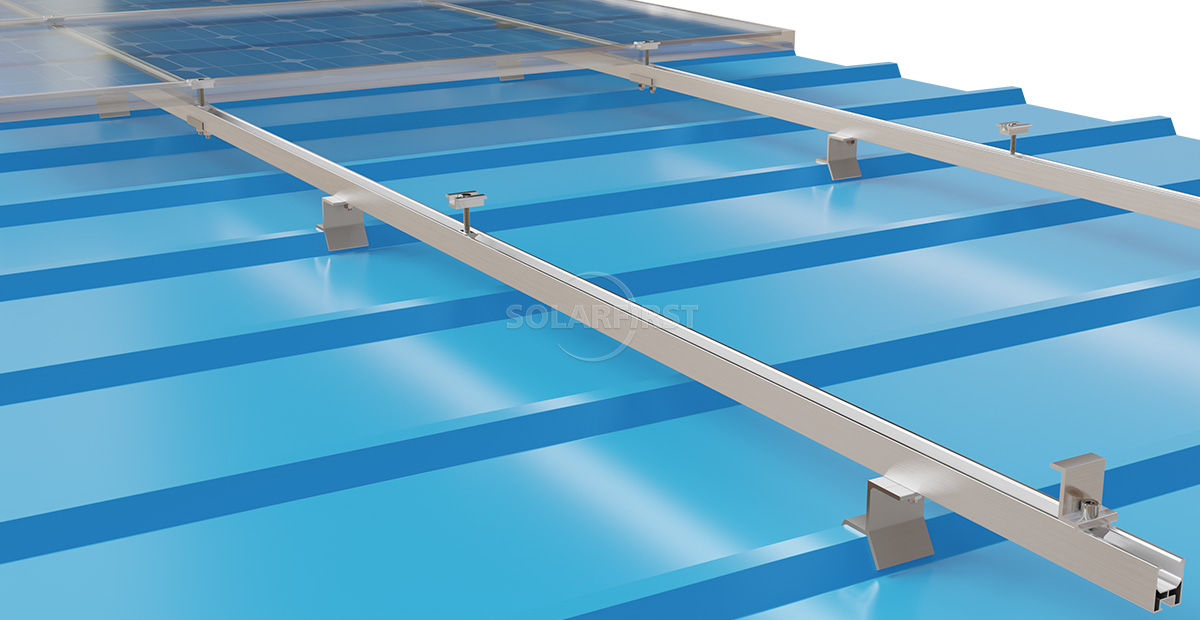

治具を最初に設置して固定し、次にガイドレールを取り付け、最後に全体の位置合わせを調整することをお勧めします。逆の手順で作業すると治具が緩んでしまう可能性があるためです。
まとめ
台形クランプは、波形鋼板屋根用太陽光発電（PV）支持システムにおいて、不可欠な底部接続部品です。「非穿孔クランプ」という設計コンセプトに基づき、屋根の構造的完全性への影響を効果的に低減しながら、設置の信頼性を確保します。シンプルな構造、耐候性素材、幅広い互換性を特長とし、適切な選定と標準化された施工により、様々な台形波形鋼板屋根に安定した長期的なPVシステム固定を実現します。

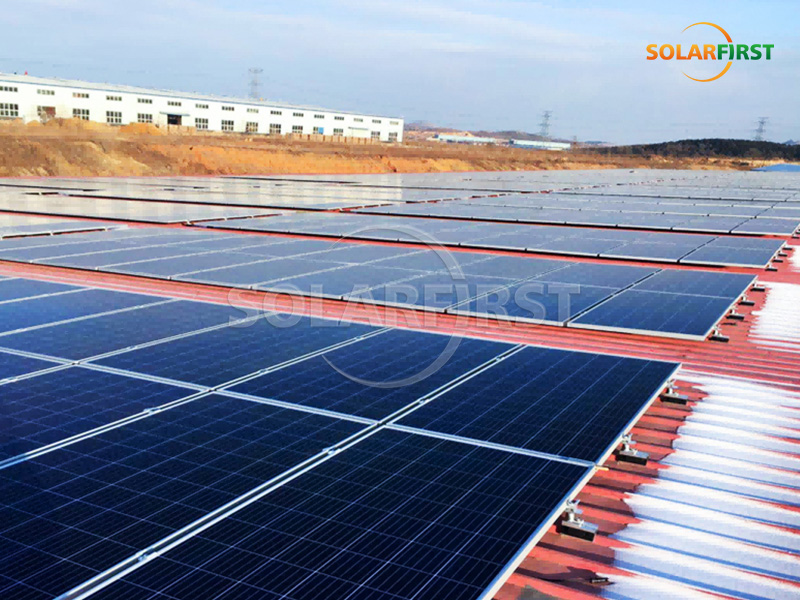

Solar Firstプロジェクトリファレンス
