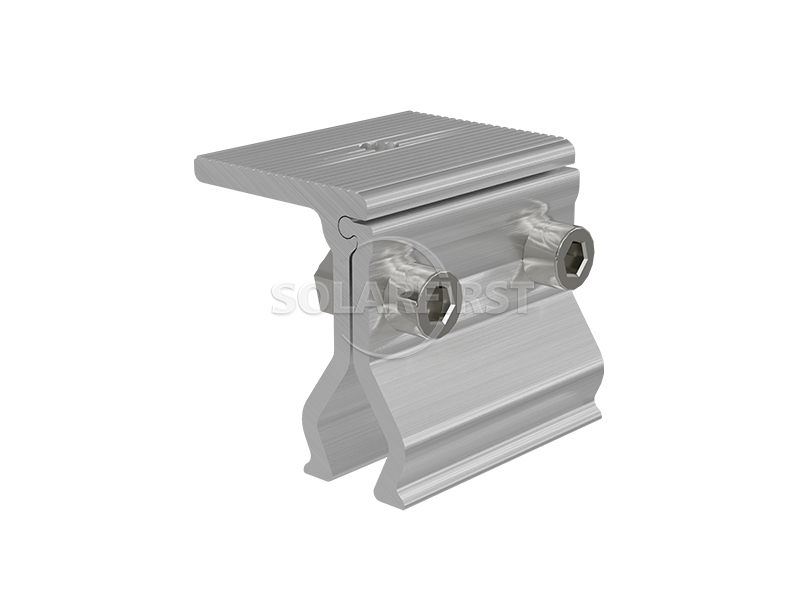

アングルルーフクランプは、アングルシームタイプの波形鋼板屋根太陽光発電所向けに特別に設計された、穴のない金属製コネクタです。クランプ方式で波形鋼板屋根の頂部（アングルシームリブ）に固定され、太陽光発電レールの設置や太陽光発電モジュールの直接固定のための耐荷重基盤を提供します。従来の穴あけ設置と比較して、この製品は穴あけによる漏水や屋根の防水層の損傷のリスクを根本的に回避します。産業用および商業用の分散型太陽光発電プロジェクトにおいて、非破壊的で効率的かつ安全な設置を実現するためのコアコンポーネントです。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

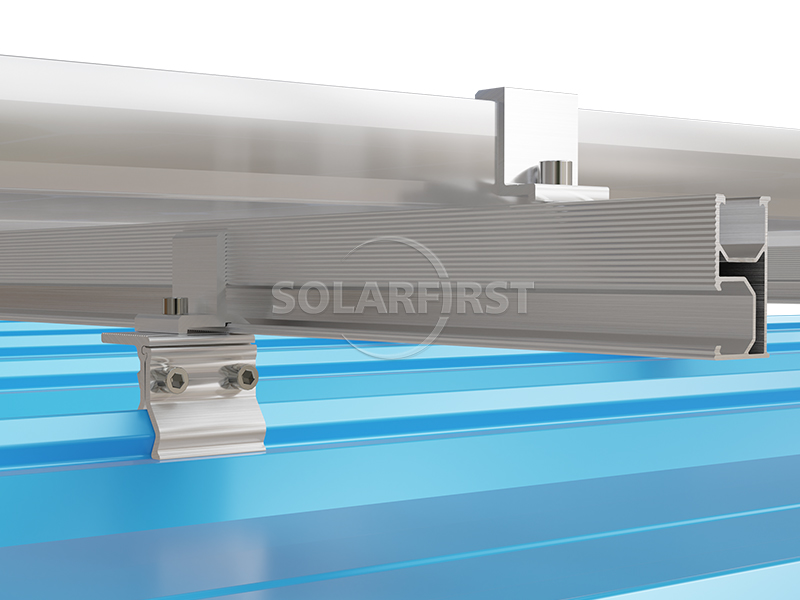

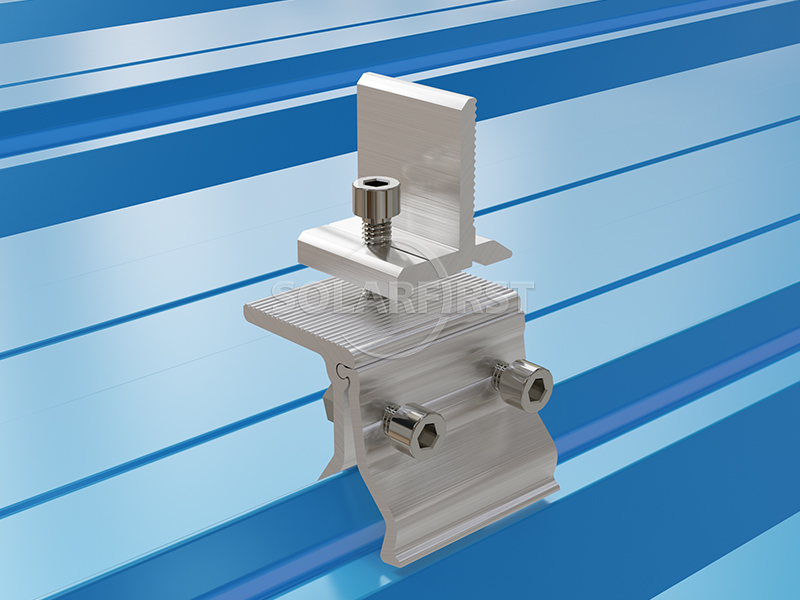

アングルルーフクランプは、アングルロック式ベニヤ屋根専用に設計された太陽光発電（PV）支持コネクタです。ベニヤ屋根の頂部（アングルロックリブ）に固定することで、PVレールを後から設置したり、PVモジュールを直接取り付けたりするための、信頼性の高い荷重支持点を提供します。
従来のドリルによる設置方法とは異なり、アングルロック式リブクランプは化粧板を貫通しないため、ドリルによる漏水や屋根の防水層の損傷のリスクを効果的に回避できます。また、化粧板のコーティングや構造強度への損傷も防ぎます。この製品は、主流のアングルロック式化粧板屋根のほとんどのタイプに適しており、商業用および産業用分散型太陽光発電プロジェクトにおいて、非破壊設置、迅速な施工、そして長期的な信頼性を実現するためのコアコンポーネントです。

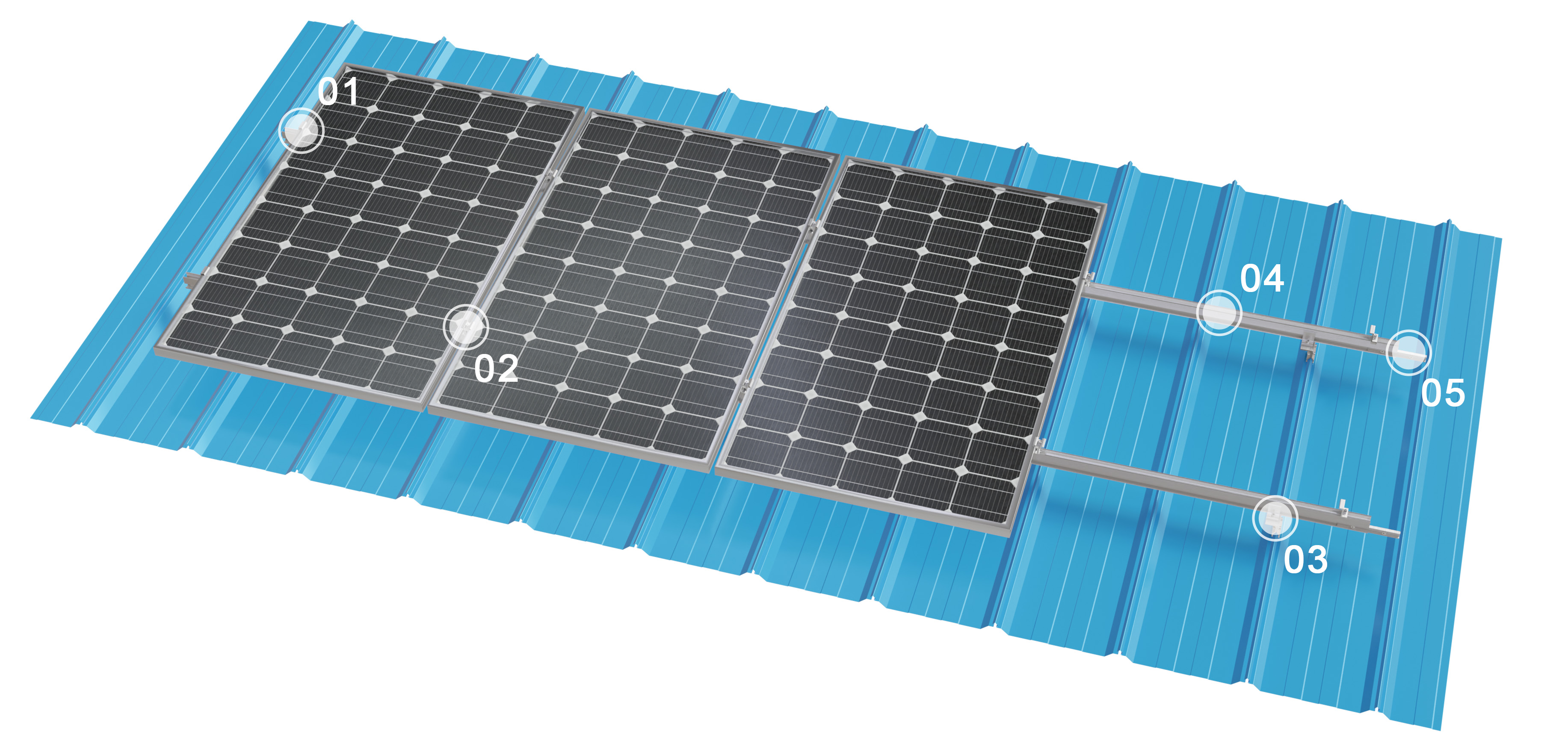

製品構成部品
アドバンテージ
▶ N非破壊的な設置により、漏洩のリスクを大幅に低減します。
完全機械式のクランプシステムにより、屋根への穴あけ作業が不要となり、漏水の最も一般的な原因である波形鋼板屋根の防水層の損傷を回避できます。ただし、元の瓦の重なり部分、経年劣化、錆びた部分では漏水が発生する可能性があるため、総合的な点検が必要となる点にご注意ください。
▶ 高強度かつ軽量、屋根への負荷が低い
本体は高強度アルミニウム合金製で、重量は鋼鉄のわずか3分の1。これにより、古い工場建屋への荷重負担を軽減します。一点引張強度は1500Nを超え、優れた耐風性を発揮します。
▶ 優れた耐候性、同等の寿命
アルミニウム合金は陽極酸化処理（AA10μm+）が施され、304ステンレス鋼製のファスナーと組み合わせることで、塩水噴霧、酸性雨、その他の環境条件に対する耐性を備えています。設計寿命は25年以上で、太陽光発電モジュールとほぼ同等です。
▶ 迅速な設置で、労力を節約できます。
締め付けはソケットレンチだけで行えるため、溶接や複雑な工具は不要です。ドリルによる取り付け方法と比較して、設置効率が50%以上向上し、建設コストを大幅に削減できます。
▶ 汎用性が高く、一般的なタイルタイプと互換性があります。
市販されているほとんどの一般的なコーナーシームタイルに対応する専用クランプが付属しており、高いフィット感を実現するとともに、カラー鋼板タイルのリブへの損傷を最小限に抑えます。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 波形鋼板製の新規または既存の工業プラント屋上太陽光発電所
▪ 物流パーク、倉庫、カーポートなど、アングルシーム形状の鋼板屋根
▪ 商業用および産業用分散型太陽光発電プロジェクト（特に高い防水性が求められる食品、電子機器、医薬品工場に適しています）
▪ 農村活性化、太陽光発電による貧困緩和、その他波形鋼板屋根改修プロジェクト
▪ 屋根への穴あけや損傷が許可されていない、または適切でない軽量鋼板屋根の太陽光発電設備
重要な注意事項：
▶ タイルタイプの確認は非常に重要です
購入前に、カラー鋼板屋根材のリブの高さ、リブの間隔、開口部の寸法を正確に測定し、クランプとの互換性を確認してください。タイルタイプの断面図を製造元に提出して確認してもらうことをお勧めします。
▶ クランプ間隔は構造計算に基づいて決定する必要があります。
クランプの横方向／縦方向の間隔は、地域の風荷重、積雪荷重、および太陽光発電パネルの重量に基づいて、構造技術者が計算し決定する必要があります。恣意的に増減させてはなりません。
▶ ガスケットは不可欠です
クランプとカラー鋼板の接触面には、EPDMまたはナイロン製のガスケットを使用し、コーティングを損傷したり摩擦を増加させたりする可能性のある金属同士の直接的な摩擦を防ぐ必要があります。
▶ トルク制御
取り付け時にはトルクレンチを使用してください。ボルトはメーカー指定のトルク値（M8ボルトの場合は通常15～20N・m）で締め付けてください。締め付けすぎると波形部分が潰れる恐れがあり、締め付けが不十分だと風圧抵抗が不足します。
▶ 定期点検
クランプボルトの締め付け具合については、特に強風にさらされた後は、2年ごとに抜き打ちで点検することをお勧めします。
▶ 屋根全体の防水性評価
角度付き屋根クランプは、設置箇所での漏水リスクには対処できますが、波形鋼板屋根の既存の継ぎ目、重なり部分、棟、雨樋からの漏水問題を解決することはできません。古い屋根の場合は、ソーラーパネルを設置する前に防水補修を行うことをお勧めします。
まとめ
アングルルーフクランプは、波形鋼板製の太陽光発電屋根システムにおいて、実績があり広く使用されている非破壊設置ソリューションです。ドリルを使用しないクランプ方式により、屋根の防水層を損傷するドリル作業による漏水という根本的なリスクを効果的に回避します。また、高強度、軽量、耐腐食性、迅速な設置といった利点も備えています。タイルタイプに合った信頼できるメーカーの製品を選び、設置仕様を厳守することで、太陽光発電所の20年以上にわたる安全な運用が保証されます。

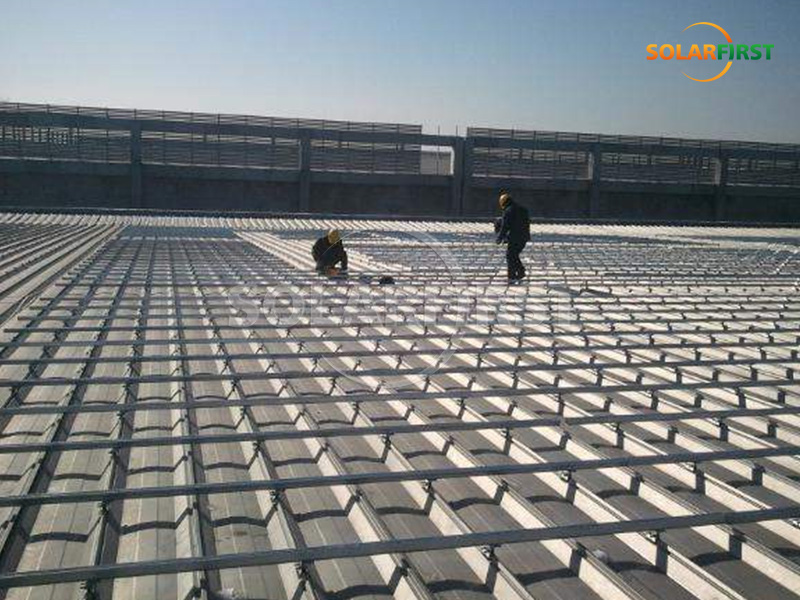

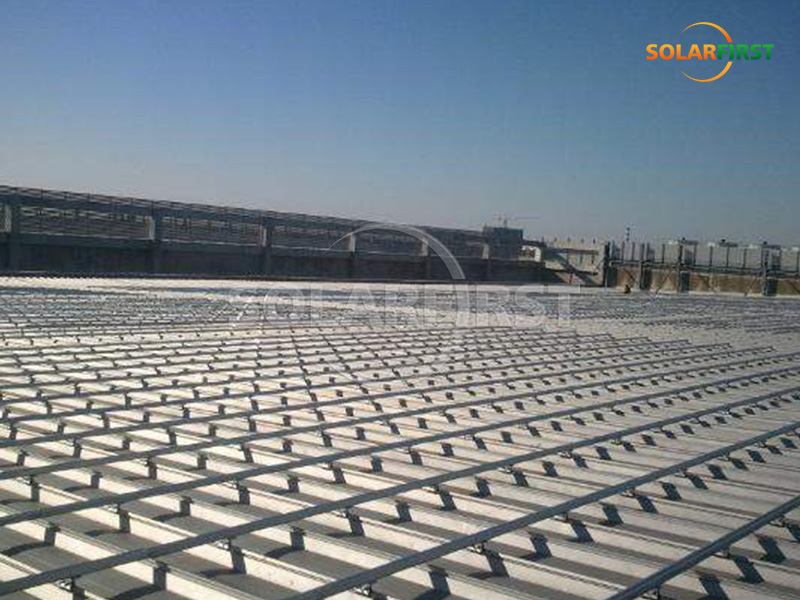

Solar Firstプロジェクトリファレンス
