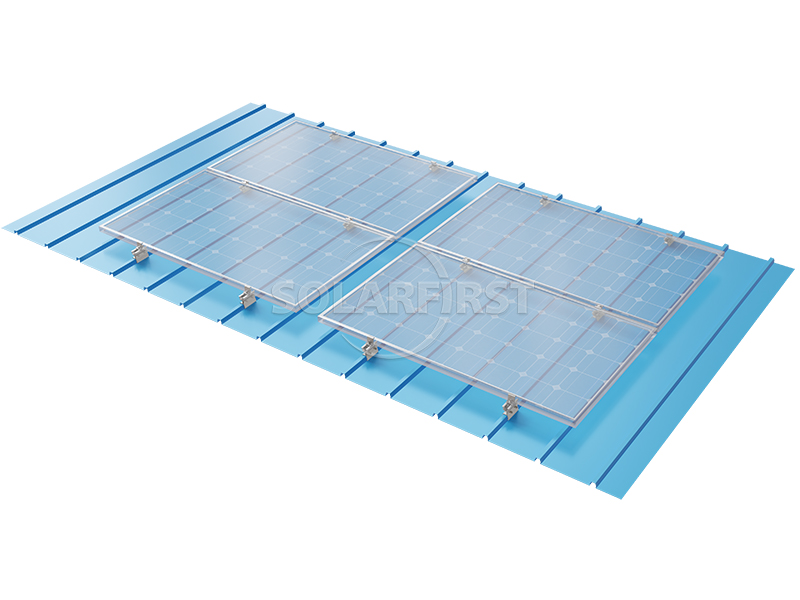

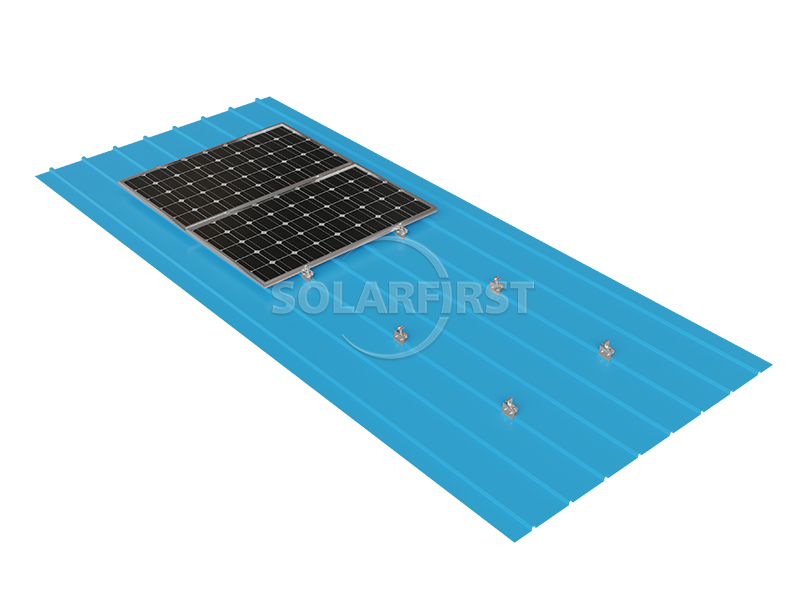

レールクランプ付きミニレールは、金属屋根専用に設計された、屋根に穴を開ける必要のない太陽光発電（PV）設置システムです。その最大の特徴は、従来の連続した長いレールを短いアルミニウム合金レール（ミニレール）に置き換え、専用のクランプで波形鋼板屋根の頂部に固定することです。これにより、屋根への穴あけ作業が不要になります。この設計により、穴あけに伴う漏水のリスクを回避しつつ、PVモジュールを軽量かつ安定的に支持するプラットフォームを提供します。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

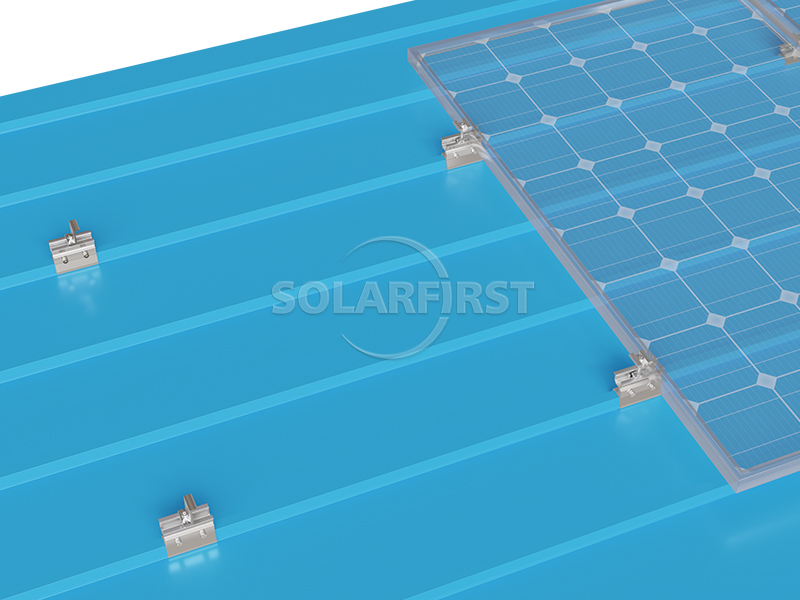

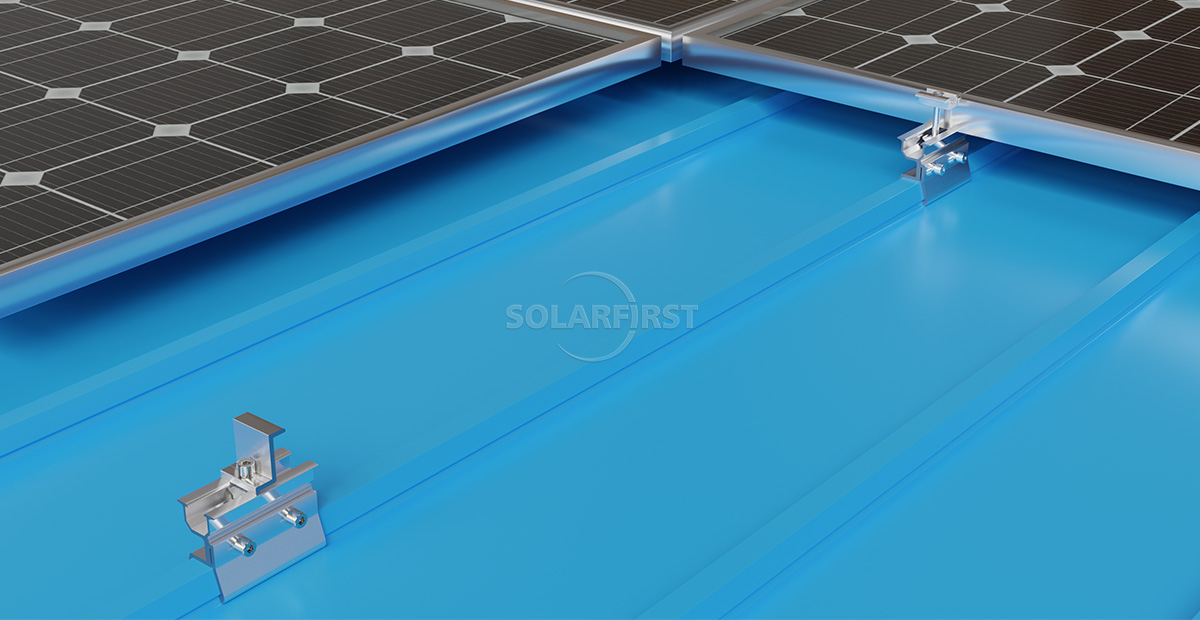

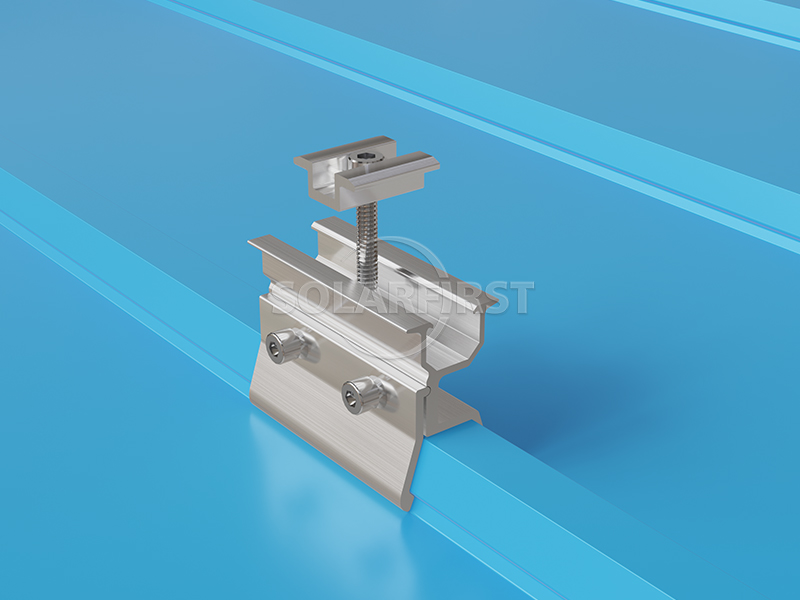

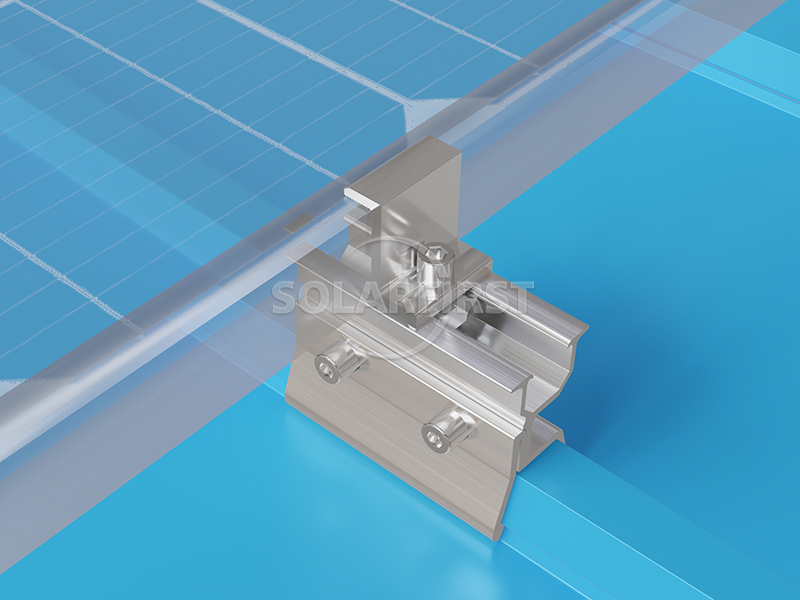

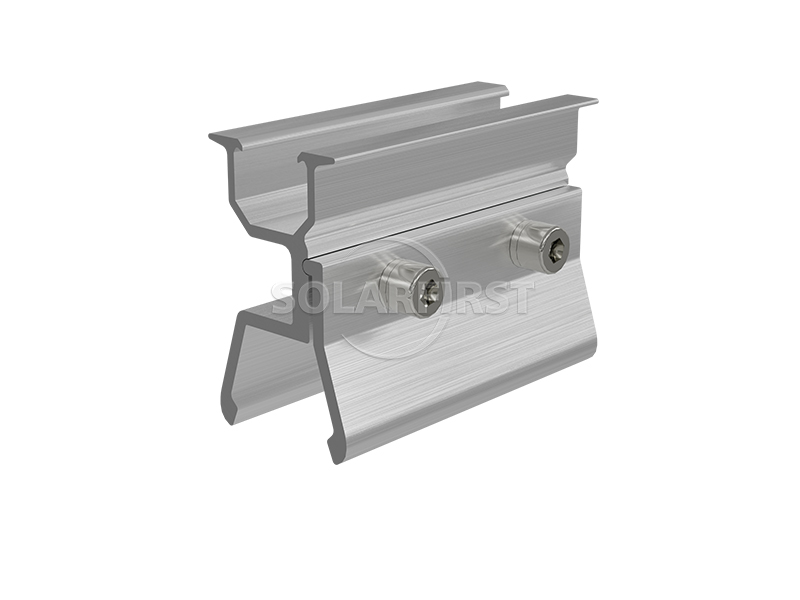

ミニレールクランプは、金属屋根専用に設計された、屋根に穴を開けない太陽光発電（PV）設置システムです。このシステムは、従来の長い連続レールではなく、短いアルミニウム合金レール（ミニレール）を使用し、特殊なクランプで波形鋼板屋根の頂部に固定します。これにより、屋根への穴あけ作業が不要になります。この設計により、穴あけに伴う漏水や腐食の問題を回避できるだけでなく、ソーラーモジュールを軽量かつ安定的に支持する基盤を提供します。シンプルな構造とモジュール式のコンポーネントを採用しているため、様々な標準的な金属屋根に対応可能です。

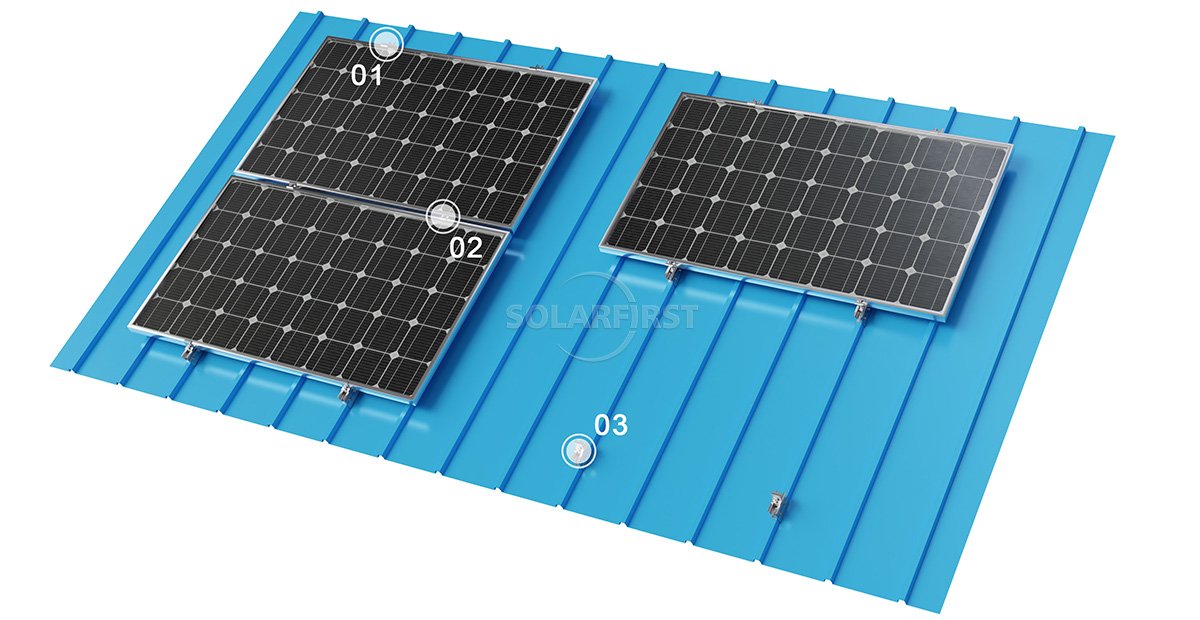

製品構成部品
アドバンテージ
▪ 漏洩リスクの低減
このシステムはクランプを使用してしっかりと固定するため、波形鋼板屋根に穴を開ける必要がありません。これにより、穴あけによる漏水や腐食を防ぎ、屋根の構造と防水層を保護します。
▪ 材料費の節約
短いガイドレール設計は、従来の長いレール方式に比べてアルミニウムの使用量を削減し、物流コストの削減につながります。
▪ 高い設置効率
モジュール式部品を採用することで、現場での切断作業が不要になります。クランプとガイドレールにより設置が簡素化され、現場での施工時間を短縮できます。
▪ 屋根の耐荷重性に優れています
このシステムの軽量設計は既存の屋根への負荷を軽減するため、耐荷重能力が限られている建物に特に適しています。
▪ 柔軟なレイアウト
太陽光発電モジュールの水平設置または垂直設置に対応し、様々な標準的な金属屋根の形状に適応可能です。
パラメータ
| インストール | 金属屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 工業用および商業用建物： 工場、倉庫、物流センターなど向けの、大面積対応の標準金属屋根。
▪ 既存建物の改修： 元の防水層を損傷することなく太陽光発電パネルを追加するのに適しています。
▪ 農業施設： 農業用温室、畜産農場などに使用される軽量鉄骨屋根。
▪ 新規建設プロジェクト： 新工場建屋への太陽光発電支援システムの同時設置。
重要な注意事項：
▶ タイルマッチング
設置前に、波形鋼板の具体的な種類（例：アングルシーム、スタンディングシーム、台形波形など）を確認し、それに合ったクランプの仕様を選択してください。
▶ 設置仕様
施工中は、クランプが波形部の頂部に正しく係合していることを確認し、確実なクランプを確保するためにボルトのトルクが設計要件を満たしていることを確認してください。
▶ 負荷検証
このシステムは比較的軽量ではありますが、屋根の現状や風荷重、積雪荷重については専門家による評価を受けることをお勧めします。
▶ 建設安全
高所作業を行う際は、適切な安全対策を講じなければならない。
まとめ
波形鋼板屋根用太陽光発電ブラケットのミニレールシステムは、クランプと短いガイドレール設計による非貫通設置方式を採用しており、屋根への穴あけリスクの低減、材料費の抑制、設置効率の向上といった点で優れたバランスを実現しています。標準的な金属屋根における商業、工業、農業分野の太陽光発電プロジェクトに適しており、特に屋根の防水性が厳しく求められる用途に最適です。

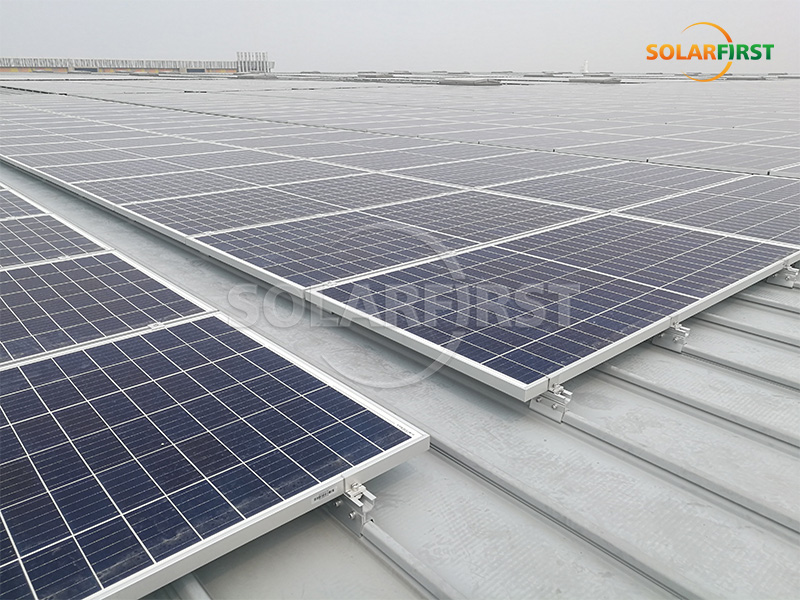

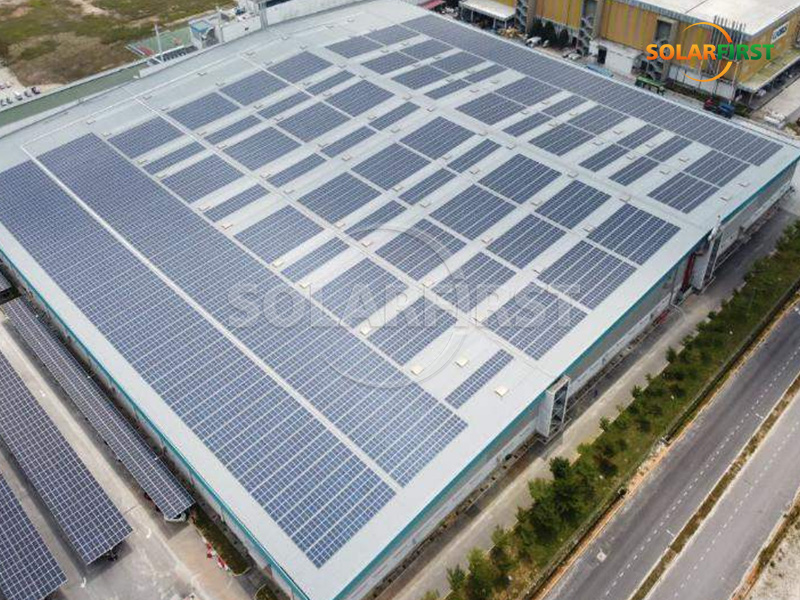

Solar Firstプロジェクトリファレンス
