屋上太陽光発電（PV）支持システムは、傾斜瓦屋根専用に設計された太陽光発電パネル支持システムです。主に、フック（屋根梁に接続）、ガイドレール（PVパネルを支持）、クランプ（各部品を固定）の3つの部品で構成されています。このシステムの最大の特徴は、応力集中箇所を瓦の下に隠すことです。瓦の継ぎ目を貫通するフックを構造層に接続することで、屋根の構造を大きく損なうことなく、PVシステムの安定した基盤を提供します。このシステムは、セラミック瓦、釉薬瓦、スレート瓦など、様々な種類の瓦に対応し、一般的にステンレス鋼またはアルミニウム合金で作られています。耐風性および耐雪性に関する要件を満たす必要があり、耐用年数は一般的に25年以上です。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

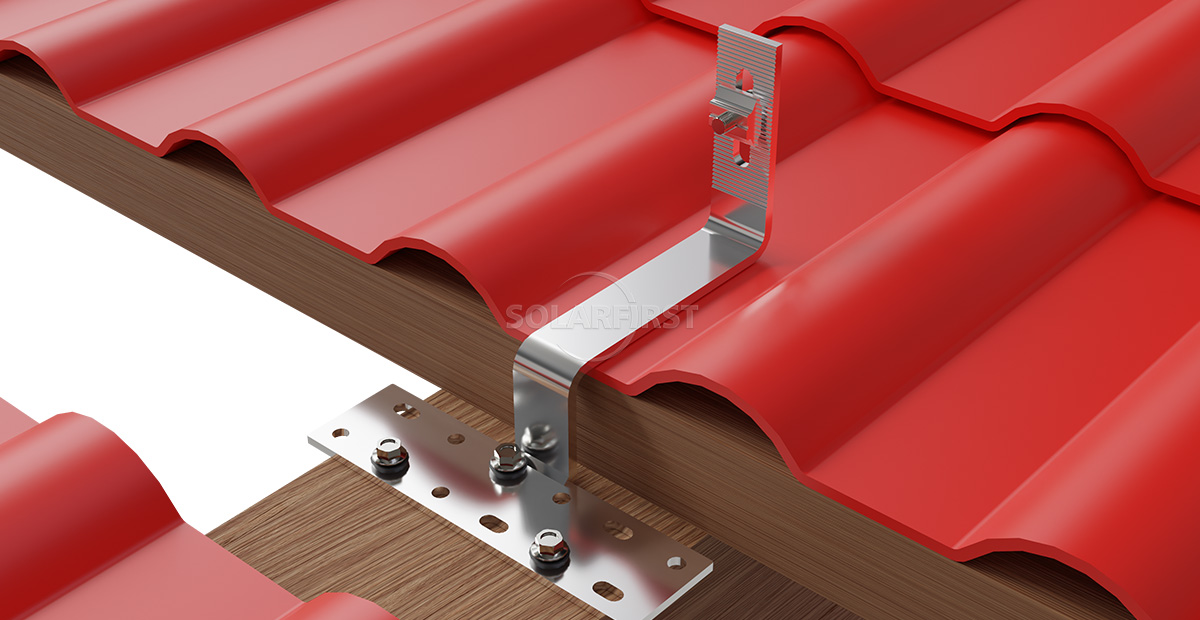

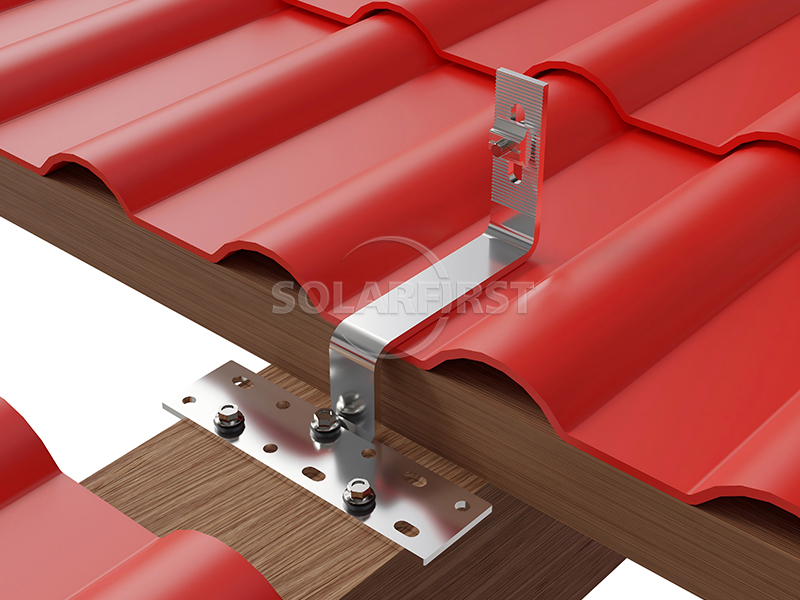

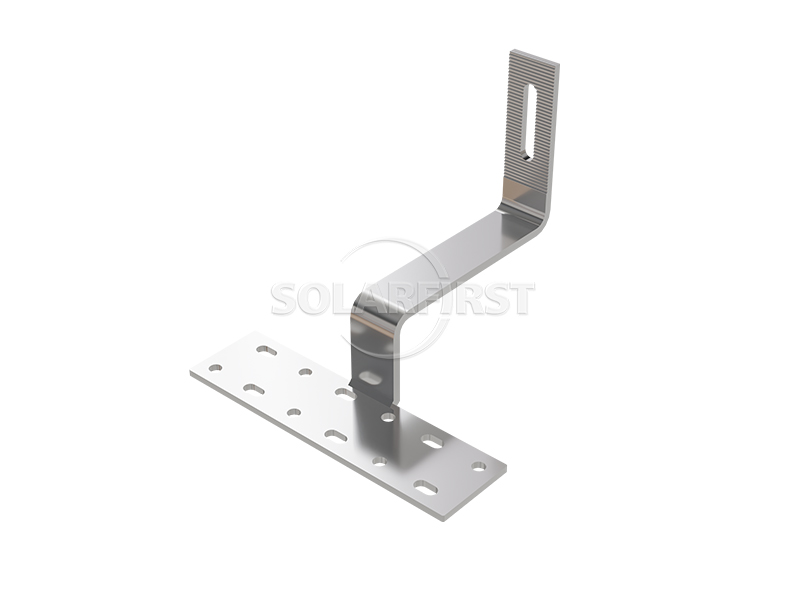

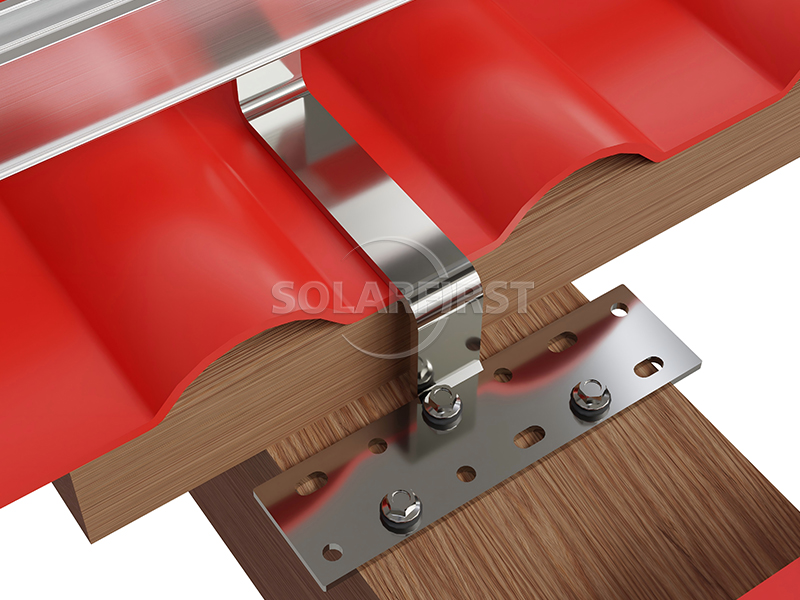

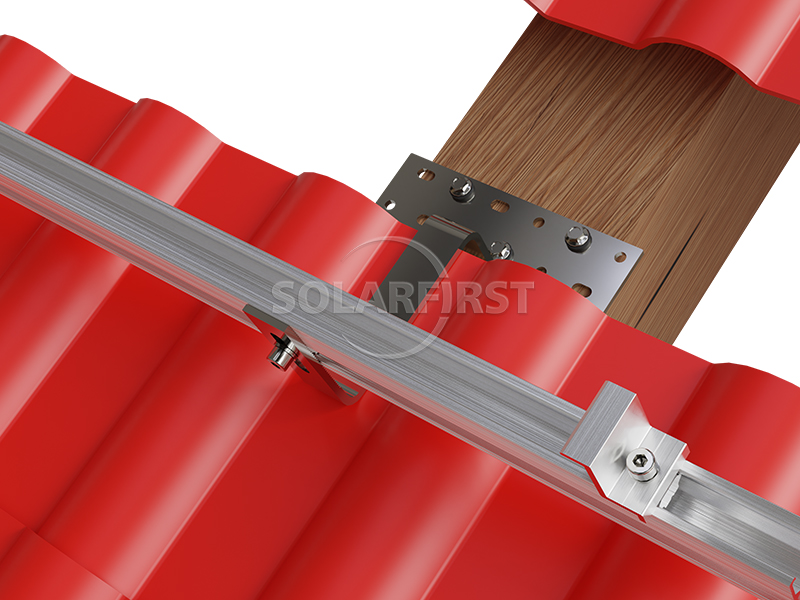

構造的には、屋上太陽光発電（PV）フックは一般的にL字型またはJ字型に近い金属部品で、ベースプレート（木製梁に接続される底板）とアップライトアーム（ガイドレールを固定するために上方に伸びる垂直板）で構成されています。アップライトアームには通常、ガイドレールへの接続と固定のための調整溝または位置決め穴があります。フックベースはボルトまたはセルフタッピングねじで屋根構造に固定されます。アップライトアームはタイルの隙間を通ってタイル表面に伸び、ガイドレールはTボルトでアップライトアームに接続されます。ガイドレールの上にある圧力ブロックが最終的にPVモジュールを固定します。

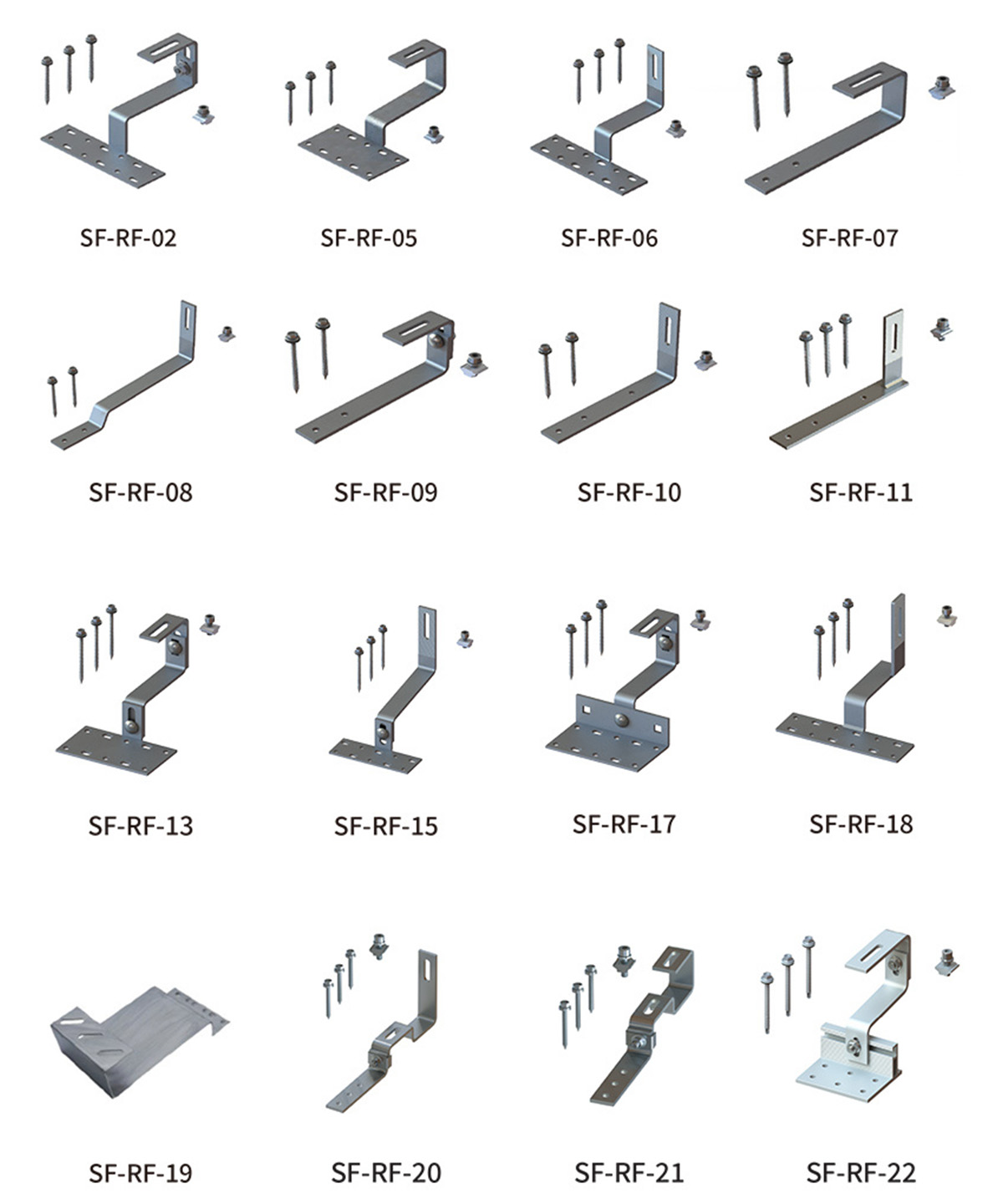

タイルの種類によって、必要なフックの形状は異なります。例えば、陶磁器タイルや釉薬タイルには通常、湾曲したフックが使用され、垂直アームの湾曲がタイルの裏面の湾曲と一致するように設計されているため、タイルの位置を変えた後でもしっかりと固定されます。平らなタイルには、直線アームまたは調整可能なフックがよく使用されます。二重溝タイル、ローマタイル、スペインタイルにも、それぞれ専用のフックモデルがあります。最近の製品トレンドでは、多方向調整機能を備えた調整可能なフックデザインが好まれており、歯状の噛み合い、長いスロット、その他の方法により、さまざまな屋根の角度、梁の間隔、タイルの厚さに対応できます。

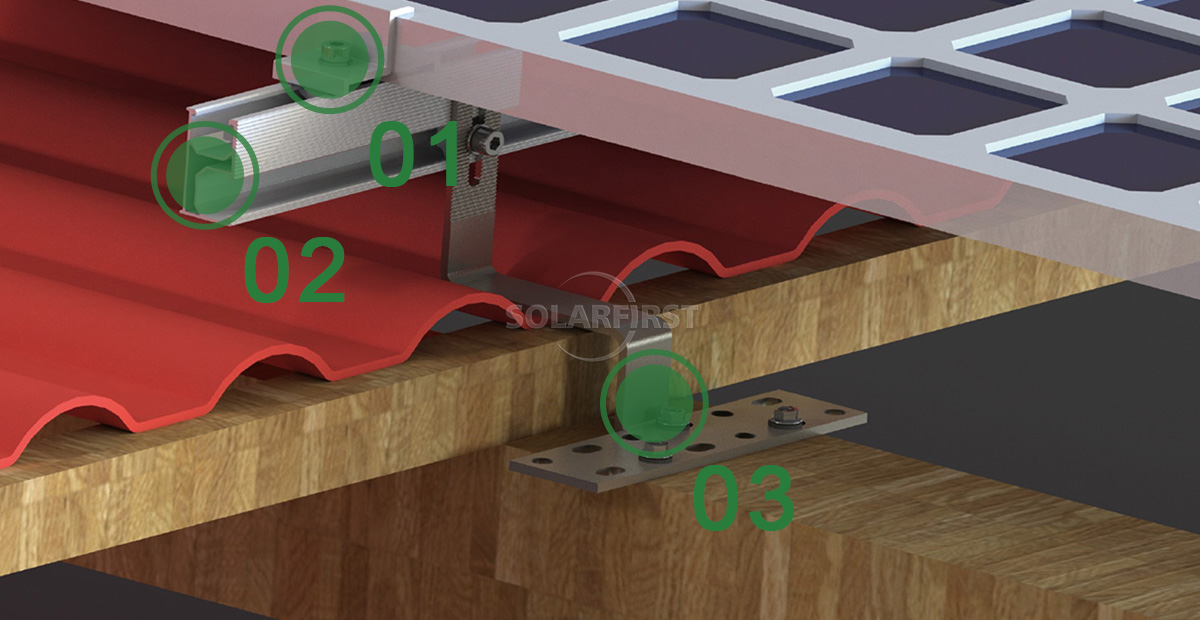

製品構成部品
アドバンテージ
▪ 複数のタイルタイプとの互換性：
製品には通常、S字型瓦、平瓦、ローマ瓦、スレート瓦など、さまざまな種類の瓦に対応した専用モデルが用意されています。また、ほとんどの瓦屋根の設置ニーズに対応できるよう、汎用性の高い調整可能なフックも用意されています。
▪比較的簡単な設置：
ボルト接続を採用することで、設置時に現場での穴あけや溶接作業が不要になるのが一般的です。モジュール式の設計によっては、必要な部品がわずか3～4個、工具も最大3種類で済むため、現場での施工時間を短縮できます。
▪優れた耐候性：
主要部品は通常、304ステンレス鋼または高強度アルミニウム合金AL6005-T5で作られており、優れた耐食性を備え、様々な屋外環境下での長期使用を可能にします。
▪ 信頼性の高い構造強度：
専門的に設計された製品は、一点引張強度が400kgを超え、風、雪、その他の自然荷重に効果的に抵抗し、太陽光発電システムの安全な動作を保証します。
▪ 柔軟で調整可能なデザイン：
調節可能なフックは通常、高さや設置位置の調整をサポートし、さまざまなタイルの厚さや屋根の構造梁の位置に合わせて調整できるため、現場での切断や調整作業を軽減します。
▪ 比較的柔軟で調整可能な設計：
調節可能なフックは、通常、さまざまなタイルの厚さや屋根の構造梁の位置に合わせて高さや設置位置を調整できるため、現場での切断や調整作業を軽減します。また、屋根の構造的完全性を維持するのに役立ちます。主要構造はタイルの下に設置されるため、通常はタイルに追加の穴を開ける必要がなく、屋根全体の構造的完全性や外観への影響を軽減できます。
パラメータ
| インストール | 瓦屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 伝統的な住宅用傾斜屋根： 別荘や自作の農村住宅など、様々なタイプの瓦屋根や釉薬瓦屋根に対応した分散型太陽光発電（PV）発電所の建設。
▪ 商業ビルの瓦屋根： ホテル、クラブ、オフィスビルなど、瓦屋根の商業ビル向けの屋上太陽光発電プロジェクト。
▪ 保存されている古代建築物の屋根への太陽光発電システムの後付け設置： スレートタイルやアンティーク調タイルなどを使用した、古い建物や歴史的建造物への太陽光発電設備設置プロジェクト。
▪ 新たに設置された太陽光発電パネル付き屋根： 太陽光発電システムの設置条件が事前に計画されている新築の瓦屋根には、面ファスナーシステムを使用して直接設置することができます。
▪ 既存の住宅用瓦屋根への太陽光発電システムの後付け設置： 既存の住宅用瓦屋根への太陽光発電システムの設置。面ファスナー式システムは通常、大規模な瓦加工を必要としないため、この種の改修プロジェクトに比較的適しています。
重要な注意事項：
▪ タイルマッチングの問題:
タイルには種類ごとに対応するフックのモデルがあります。設置前に、タイルの種類（S型、W型、平型タイルなど）を正確に指定することをお勧めします。互換性のないフックを使用すると、タイルの位置調整がうまくいかなかったり、耐荷重性能が低下したりする可能性があります。
▪ 構造物の耐荷重能力の確認：
設置前に、特に古い建物の場合は、屋根構造の耐荷重能力を確認することをお勧めします。全体の荷重安全性を確保するため、木製の梁が損傷しておらず、腐食がないことを確認してください。
▪ 設置位置の精度：
フックの間隔と位置は、一般的に屋根の耐荷重計算に基づいて決定する必要があります。専門的な施工図面を参照し、経験のみに基づいて恣意的に配置することは避けることをお勧めします。そうしないと、システム全体の耐風性や耐雪性に影響を与える可能性があるためです。
▪ ファスナーの品質と取り付け：
接続には、ステンレス鋼製の角頭セルフタッピングねじの使用をお勧めします。ねじの品質はフックの固定強度に直接影響します。取り付けの際は、ねじが木製梁構造に完全に食い込んでいることを確認してください。
▪ タイルの再配置:
フックを取り付けた後、取り外したタイルを元の位置に戻して、フックの土台を適切に覆い、周囲のタイルとしっかりと重なるようにする必要があります。
▪ 地域気候要因：
塩害の強い沿岸地域では、316Lステンレス鋼製のフックが推奨されます。積雪量の多い北部地域では、積雪荷重のパラメータがプロジェクトの要件を満たしていることを確認する必要があります。
▪ 専門的な建設手順に従う：
屋上太陽光発電設備の設置は高所作業を伴うため、資格を有する専門の設置チームが、安全作業手順を厳守して実施する必要があります。
▪ 定期点検：
システムの使用開始後（例えば、毎年、または異常気象の後など）、フックに緩みや腐食の兆候がないか定期的に目視点検を行うことをお勧めします。
まとめ
屋根と太陽光発電（PV）レールシステムを接続する重要な構成要素として、屋上PVフックは、元の屋根構造を大きく変更することなく、瓦屋根上のPV発電所の設置を可能にする実現可能なソリューションを提供します。これらの製品は一般的に、優れた適応性、高い耐候性、比較的容易な設置性を特徴としており、ほとんどの傾斜瓦屋根PVシステムの建設ニーズを満たします。
これらの製品を選定・設置する際には、タイルの種類との互換性、材質グレード、技術的パラメータ（特に風荷重と積雪荷重）、保証期間といった重要な指標に注目するとともに、地域の気候条件や用途も考慮することをお勧めします。屋上設置型太陽光発電フックシステムの耐用年数は一般的に25年以上にも及ぶため、住宅用や中小規模のタイル屋根型分散型太陽光発電所にとって、最も成熟した基本的な接続ソリューションの一つとなっています。
