防水ガスケット（防水ベースとも呼ばれます）は、波形鋼板屋根や瓦屋根に太陽光発電ブラケットを取り付ける際に、固定箇所に設置される特殊なシーリングおよび接続部品です。この製品は、物理的な被覆と弾性シーリングを組み合わせることで、太陽光発電ブラケットを屋根に取り付ける際の釘打ち（ボルト固定）による水漏れのリスクを効果的に低減します。太陽光発電設備の防水システムの中核部品として、防水ガスケットは、特に波形鋼板屋根や各種瓦屋根など、新築の太陽光発電設備や既存建物の太陽光発電設備改修プロジェクトに適しています。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

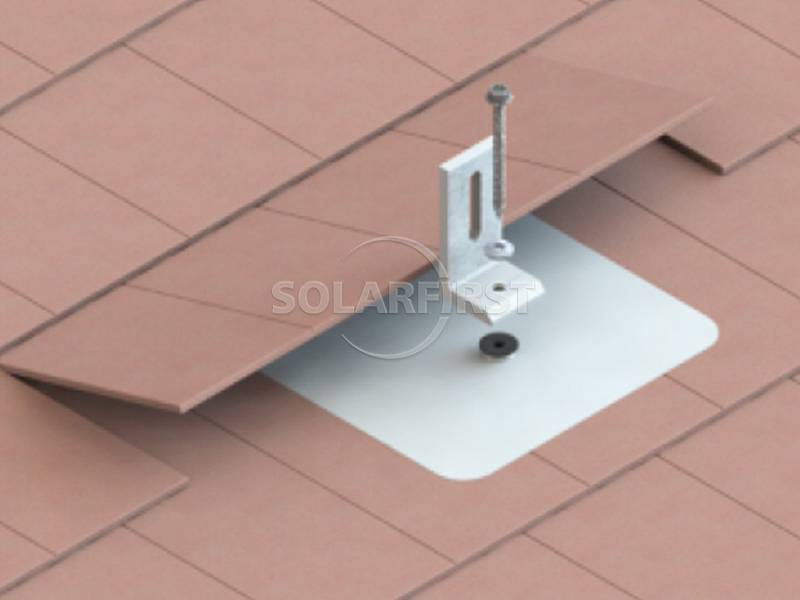

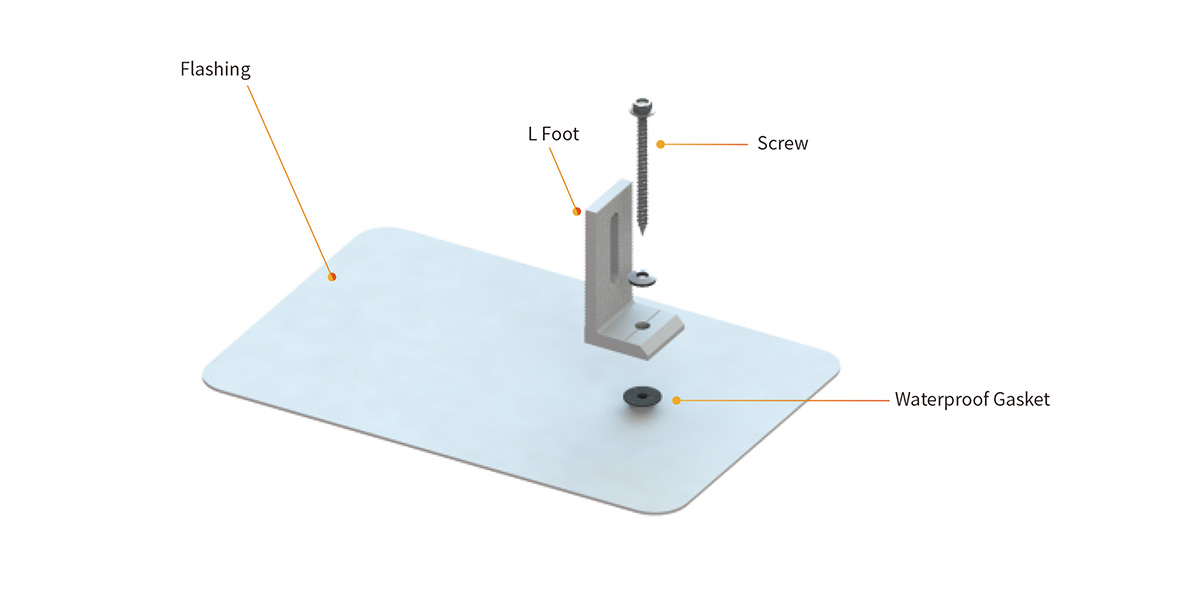

防水ガスケット／ベースは、一般的に高強度金属ベースプレートと弾性シール層から構成されるか、または一体成形されたエラストマーシール（EPDMゴムガスケットなど）です。太陽光発電ブラケットの設置時には、この製品は屋根に穴を開ける場所、またはセルフタッピングねじを挿入する場所に配置され、ガスケットの中央にはあらかじめボルトまたはねじ用の溝が設けられています。ブラケットベース（L字型脚など）をボルトで屋根構造に接続すると、防水ガスケットがベースと屋根面の間に押し込まれ、その弾性シール層が屋根のわずかな凹凸に密着して、効果的なシール面を形成します。瓦屋根の場合、防水ガスケットは金属防水シートと併用されるか、または瓦の下に単独で埋め込まれることがよくあります。波形鋼板屋根の場合は、防水ガスケットは波形鋼板の頂部に直接取り付けられ、ねじの挿入口を覆います。この製品は、物理的な障壁と圧縮シールによって、雨水が留め具に沿って浸透する経路を減らすことを目的としています。
アドバンテージ
▶ 釘打ち時の漏水に対する的を絞った解決策
本製品は、太陽光発電ブラケットの固定箇所における漏水リスクに対処するために特別に設計されています。圧縮シールと物理的被覆という二重のメカニズムにより、固定具に沿って雨水が建物内部に浸入する可能性を低減します。
▶ 様々な屋根タイプに適しています
波形鋼板（アングルシーム、スタンディングシーム、波形）、アスファルトシングル、セラミックタイルなど、一般的な金属製または非金属製の屋根材に適用可能です。
▶ 強力な弾性接着
EPDMシーリング層は優れた圧縮弾性を持ち、屋根表面のわずかな凹凸にも対応し、温度変化による熱膨張・収縮下でも一定のシーリング圧力を維持します。
▶ 信頼性の高い耐候性
EPDM素材は、紫外線、オゾン、高温・低温（動作温度範囲は約-40℃～+120℃）に耐性があります。また、長期間の屋外暴露下でも、著しい劣化やひび割れを起こしにくいという特長があります。
▶ 比較的簡単なインストール
本製品はプレハブ一体構造を採用しています。現場での設置作業は、位置決めと穴あけ、ファスナーと屋根の間にガスケットを挟み込み、締め付けるだけで済みます。現場でのシーリング材の混合は不要です。
▶ 屋根の高さは追加されません
防水ガスケットは比較的薄く（通常2～5mm）、太陽光発電パネルの設置角度や屋根の外観に影響を与えません。
パラメータ
| インストール | 瓦屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 波形鋼板を使用した工業プラントへの太陽光発電設備の設置：
太陽光発電用ブラケットを工場屋根の波形鋼板の頂部に固定するためにセルフタッピングねじが使用され、ねじ穴は防水ガスケットで覆われている。

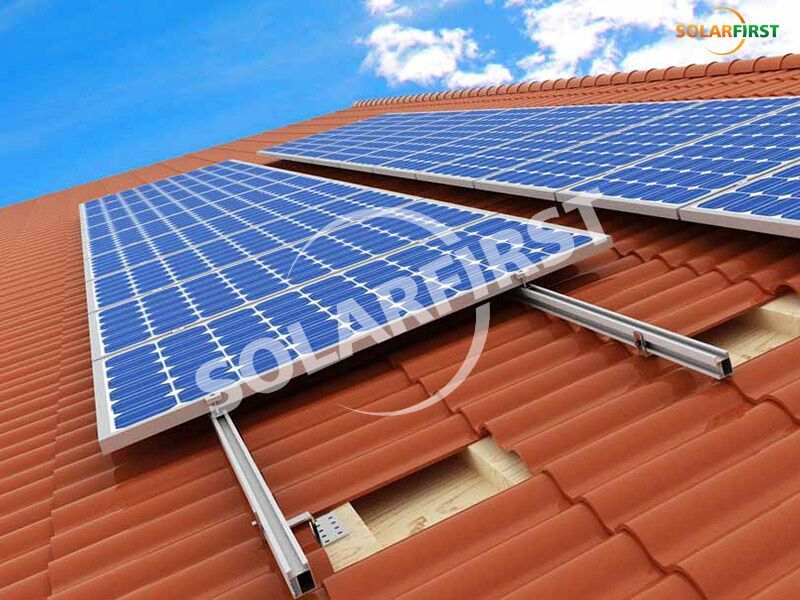

▪ タイル屋根の住宅屋根への太陽光発電システムの後付け設置：
A波形屋根やアスファルトシングル屋根のブラケットの取り付け接合部では、防水シートを防水ボードと併用するか、または単独で使用して、穴あけ作業中の水の浸入リスクを軽減します。
▪ 既存建物への太陽光発電設備増設プロジェクト：
既存の金属屋根や瓦屋根に太陽光発電システムを追加する場合、元の屋根構造を変更できないため、防水ガスケットは重要な防水部品となります。
▪ 太陽光発電式カーポートとオーニング：
防水ガスケットは、金属屋根に取り付ける太陽光発電ブラケットの固定接続部に使用され、雨水がボルトに沿って浸み込むのを防ぎます。
▪ 降雨量が多い地域または台風が発生しやすい地域：
屋根の防水性が特に求められる地域では、太陽光発電設備の標準的なシーリング材として防水ガスケットが使用されます。.
重要な注意事項：
▶ 設置前の屋根の状態点検：
設置前に、波形鋼板または瓦にひどい錆、ひび割れ、または緩みがないことを確認してください。老朽化した屋根の場合は、まず一部の瓦を修理または交換することをお勧めします。そうしないと、防水ガスケットの密閉効果に影響が出る可能性があります。
▶ 穴表面洗浄の要件：
取り付けの際は、ドリル穴周辺とガスケットの接触面に油分、ほこり、霜などが付着していないことを確認してください。そうでない場合、シーリング層と屋根との間に効果的な接着界面が形成されない可能性があります。
▶ ボルトの予締め力制御：
ボルトを締め付ける際は、ガスケットが設計上の厚さ（通常は元の厚さの30%～50%）まで圧縮されるように、適切なトルクを使用してください。トルクが不足するとシール不良の原因となり、トルクが過剰になるとガスケットの過度の変形や金属部品の損傷につながる可能性があります。
▶ 単一点依存には適していません。
防水ガスケットは、節点ごとに防水対策を施すものであり、屋根全体の防水システムを完全に代替するものではありません。緩やかな傾斜地や水が溜まりやすい場所では、防水接着剤や防水ボードなどと併用することをお勧めします。
▶ 定期点検とメンテナンス：
システム稼働開始後、1～2年ごとにブラケット固定箇所を目視点検し、ガスケット周辺にひび割れ、劣化、漏れがないか確認することをお勧めします。問題が見つかった場合は、速やかにシーラントを交換または再塗布してください。
▶ 相性の悪い物質との接触を避けてください。
EPDM素材は、アスファルト、燃料油、または強力な溶剤と直接接触させてはいけません。接触すると、シーリング層が膨張したり、性能が低下したりする可能性があります。
▶ 低温工事における注意事項：
周囲温度が5℃を下回ると、EPDMの弾性が低下します。取り付け前にガスケットを室温で一定期間保管するか、適切な加熱処理を施して圧縮シール効果を確保することをお勧めします。
まとめ
太陽光発電用防水ガスケット（防水ベース）は、太陽光発電ブラケットを屋根に取り付ける際に、釘打ち部分からの水漏れ問題を解決するために設計された特殊なシーリング部品です。この製品は、弾性のあるシーリング層を設けることで、固定具と屋根の間に圧縮シールを形成し、ネジやボルトの溝に沿って雨水が浸入するのを防ぎます。EPDMなどの耐候性素材で作られており、様々な波形鋼板や瓦屋根の設置要件に対応でき、一定の耐熱性と耐老化性を備えています。
防水ガスケットの実際の防水効果は、屋根の元の状態、取り付けトルク、シーリング材の品質、施工環境など、複数の要因に影響されることに注意することが重要です。単一の部品だけで完全に漏水しない屋根を保証することはできません。したがって、実際のプロジェクトでは、防水ガスケットは、太陽光発電設備の防水システムの重要な構成要素として、屋根全体の防水設計、標準化された施工、および定期的なメンテナンスと併用する必要があります。.
