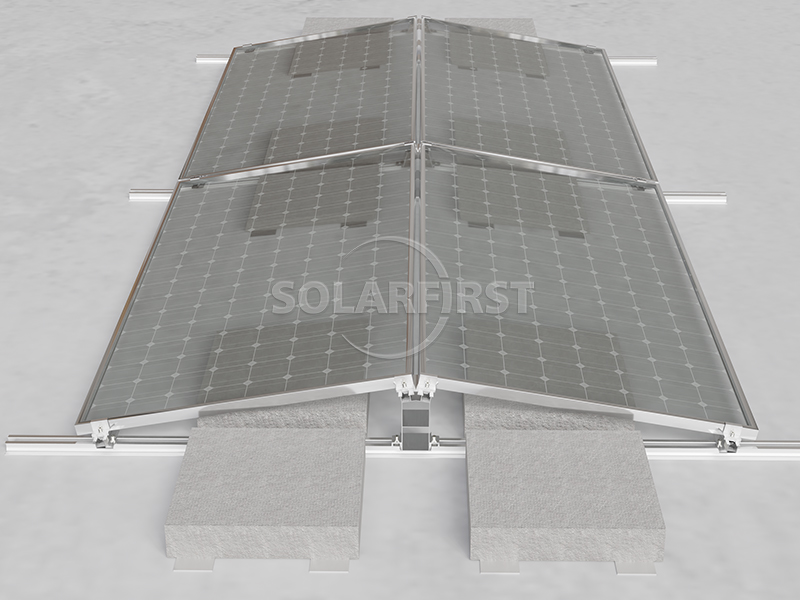

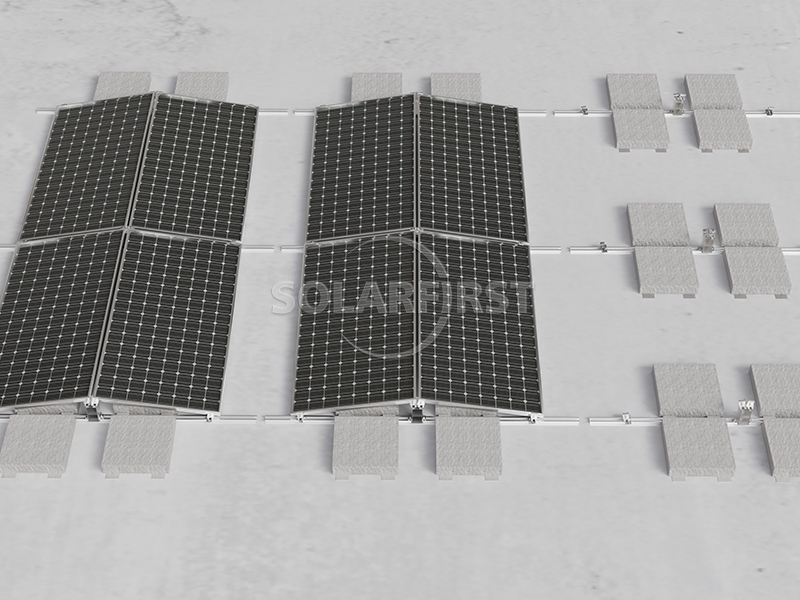

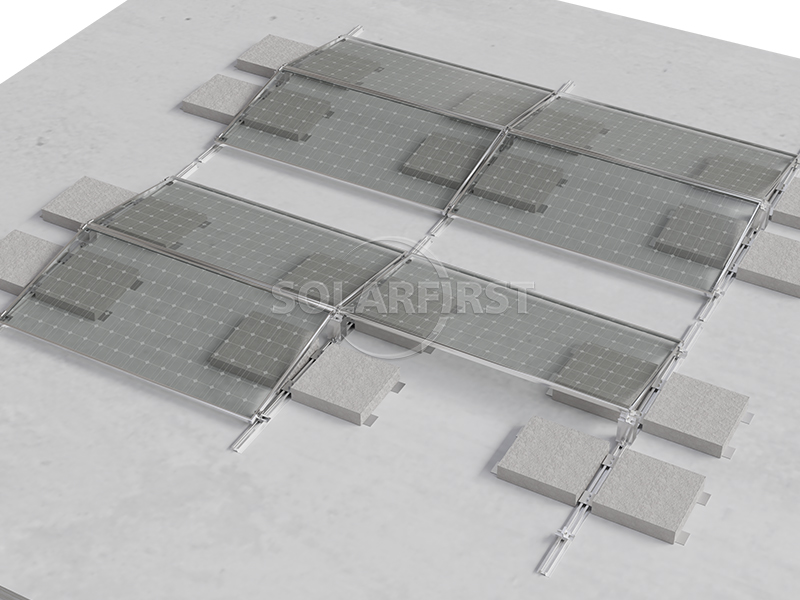

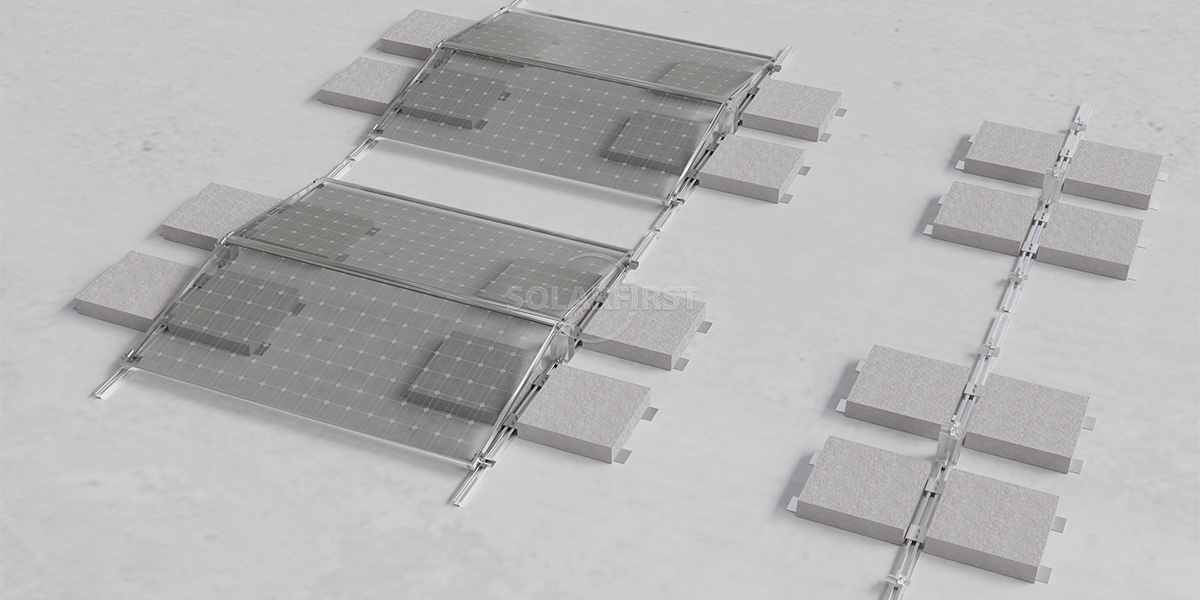

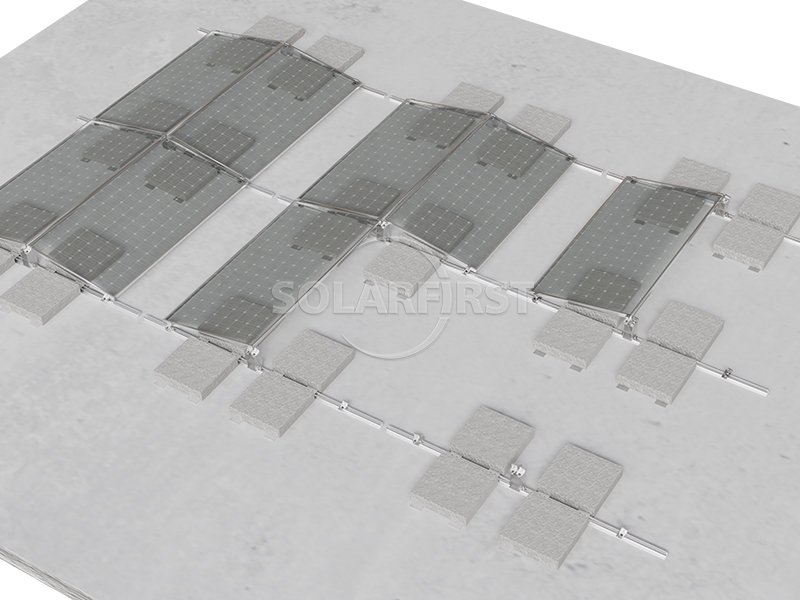

双方向バラスト式アルミニウム合金製太陽光発電ブラケットは、屋根を貫通しない固定式ブラケットシステムで、平屋根型太陽光発電所に適しています。双方向バラスト設計を採用し、ブラケットの前後両側に配置されたカウンターウェイトモジュール（プレキャストコンクリートブロックなど）によって、太陽光発電アレイを屋根面に安定させます。システム全体は主に高強度アルミニウム合金で構成されており、コンクリート、アスファルト、屋根ロールなど、さまざまな平屋根構造に適しています。穴あけや溶接は不要なため、既存の屋根構造を変更することなく太陽光発電システムを設置できます。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明
フラットルーフ用太陽光発電パネル取り付けブラケット（双方向バラスト式、アルミニウム合金製）は、フラットルーフ太陽光発電所向けに特別に設計された、屋根に穴を開けないソーラーパネル取り付けソリューションです。このシステムは、バラストモジュール（通常はプレキャストコンクリートブロックまたはスチールバラスト）を使用して、前面と背面の両方向から太陽光発電パネルを屋根面に固定します。コンクリート、アスファルト、屋根ロールなど、さまざまなフラットルーフ構造に適しています。

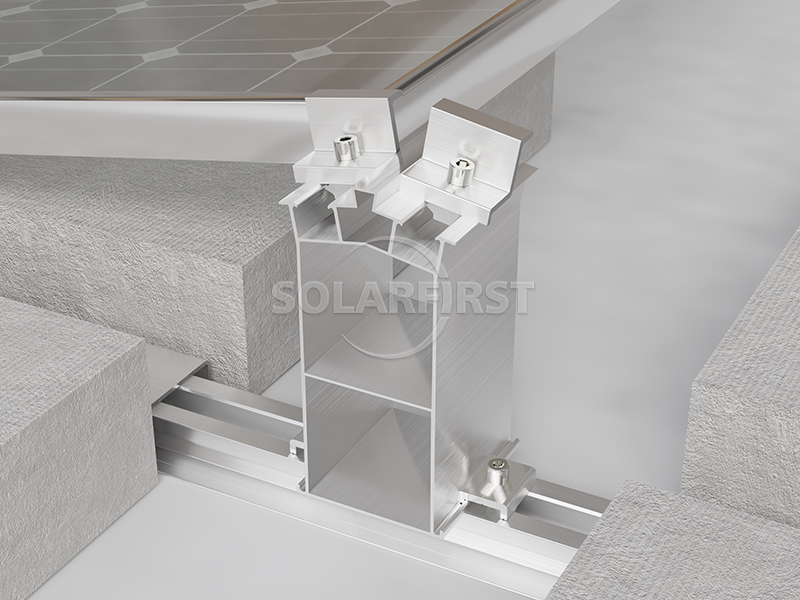

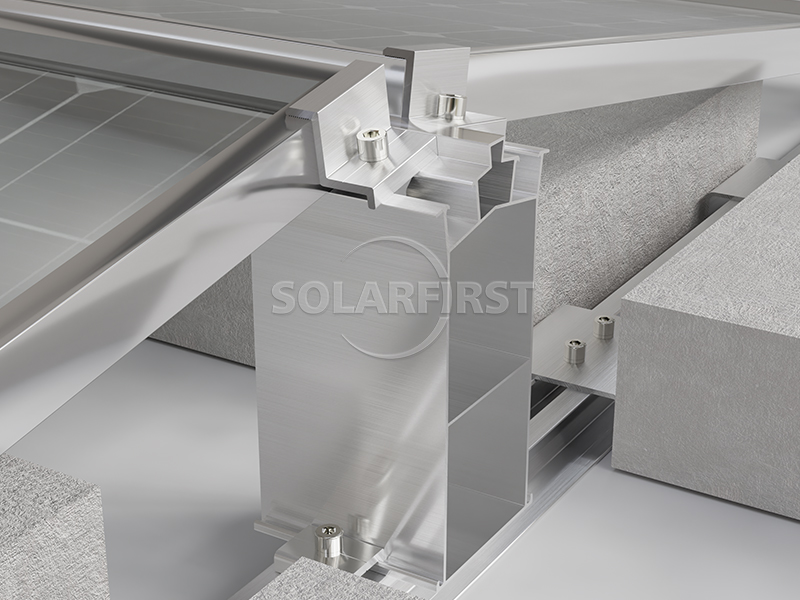

従来のドリルによる取り付け方法とは異なり、本製品はバラスト固定方式を採用しており、機械的な貫通ではなく重力によってシステムの安定性を確保します。BM4シリーズなどの主力製品は、前後支持脚構造を採用しており、一定の傾斜角度が必要な平屋根にも対応し、元の屋根構造を変更することなく太陽光発電システムを設置できます。

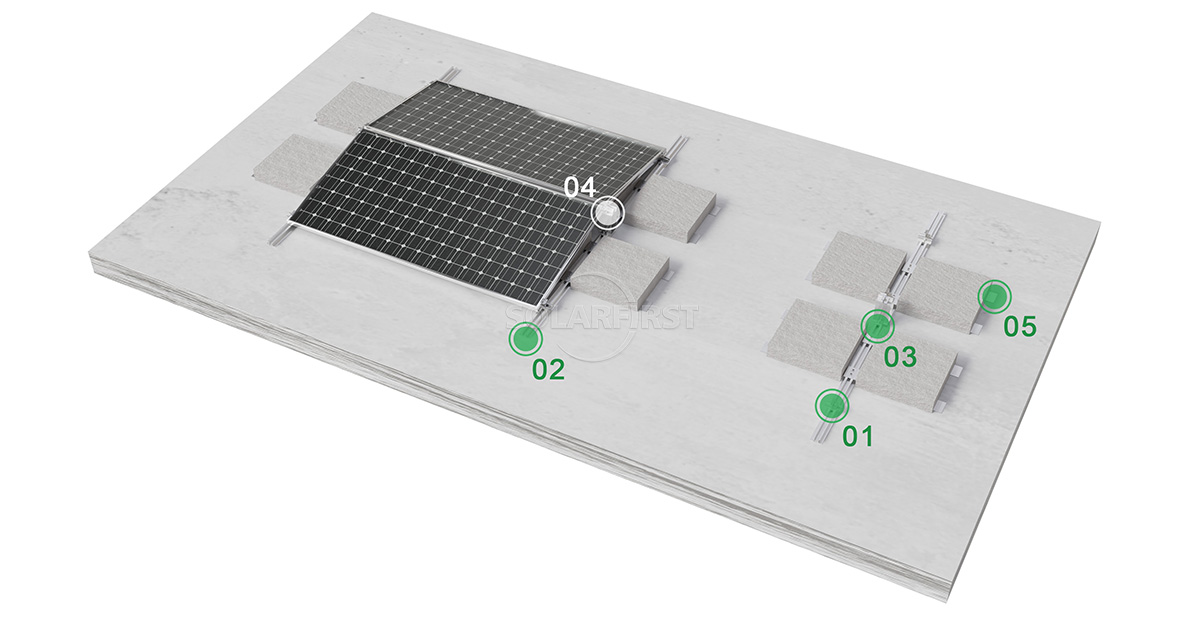

製品構成部品
アドバンテージ
▪ 非貫通設置： 穴あけや溶接は不要なので、元の屋根防水構造の完全性を維持するのに役立ちます。
▪軽量： アルミニウム合金は鋼鉄の約3分の1の重量であるため、屋根にかかる負荷を軽減でき、特に耐荷重能力が限られている既存の建物に適しています。
▪ 高い設置効率： モジュール設計により、主要部品の事前組み立てが高度に可能となり、現場での固定には通常1つの工具しか必要ありません。
▪ 柔軟性と調整性： 設置角度は一般的に5°～30°ですが、屋根の形状やプロジェクトの要件に合わせてカスタマイズすることも可能です。
▪優れた耐候性： 陽極酸化表面処理とステンレス鋼製ファスナーの組み合わせにより、酸化、塩水噴霧、腐食に対する優れた耐性を実現し、設計上の耐用年数は約25年以上です。
パラメータ
| インストール | 地面/コンクリート屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 5°、10°、15° |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 商業施設および工業施設の屋根： 工場、物流倉庫、工業団地内の商業施設向けの、平屋根型分散型太陽光発電プロジェクト。
▪ 住宅用平屋根： 多層階の住宅や別荘など、特に高い防水性能が求められる状況や、屋根の損傷が望ましくない状況に適しています。
▪ 既存建物の改修： 耐荷重能力が限られている屋根に太陽光発電システムを追加することで、補強の必要性や構造上のリスクを軽減できる。
▪ 強風域： 沿岸地域や台風多発地域では、防風林の設計によってシステムの安定性を高めることができる。
▪ 軽量鉄骨構造屋根： アルミニウム合金の軽量性により、軽量鋼製屋根の耐荷重要件を軽減することができる。
重要な注意事項：
▶ 屋根の耐荷重評価：
設置前に、屋根構造がバラストモジュールおよび構成部品の総重量に耐えられることを確認するため、専門家による屋根構造の耐荷重計算が必要です。
▶ 耐風設計：
バラストカウンターウェイトの配置計画は、プロジェクト敷地の基本風圧、建物の高さ、屋根の種類などを考慮して総合的に算出する必要があります。風洞実験データや専門ソフトウェアを参照することをお勧めします。
▶ 設置時の傾斜角度の選択：
緯度、日射量、実際の屋根の状態に基づいて選定され、発電効率とシステムの安定性のバランスが取られます。調整可能なシステムでは、気密性について定期的な点検が必要です。
▶ 防水性：
穴あけ加工は不要ですが、ガイドレールと屋根の接触面、およびケーブル配線箇所には、EPDMゴムマットを敷設するなど、防水対策が必要です。
▶ メンテナンスアクセス:
大型傾斜型アレイの場合、メンテナンス用の通路と清掃スペースを確保しておくことをお勧めします。
▶ 屋上設備の回避：
排気管、換気装置、エアコン、避雷針などを避け、安全な距離を保ってください。
▶ 雷保護接地：
支持システムは、建物の避雷接地ネットワークに確実に接続され、接地抵抗要件を満たす必要がある。
▶ コンプライアンス：
この計画は、地域の建築基準法および太陽光発電設備の設置基準に準拠し、必要に応じて承認を得る必要がある。
まとめ
平屋根用太陽光発電ブラケット（双方向バラスト式、アルミニウム合金製）は、実績のある分散型太陽光発電ソリューションです。バラスト固定方式を採用することで、屋根構造を貫通することなく設置でき、軽量化を実現しながら屋根構造の健全性を維持します。モジュール設計と工場での事前組立により、現場での施工時間を短縮できます。また、アルミニウム合金素材と陽極酸化処理により、長期にわたる耐候性を確保します。本製品は、最大風速60m/s、積雪荷重1.4kN/m²を超える設計要件を満たすことができます。産業・商業プロジェクト、住宅、古い建物の改修など、さまざまなシナリオに適しています。プロジェクトを成功させる鍵は、初期段階で徹底的な構造評価と耐風計算を行い、実際の状況に基づいて適切なバラスト構成を選択することにあります。
