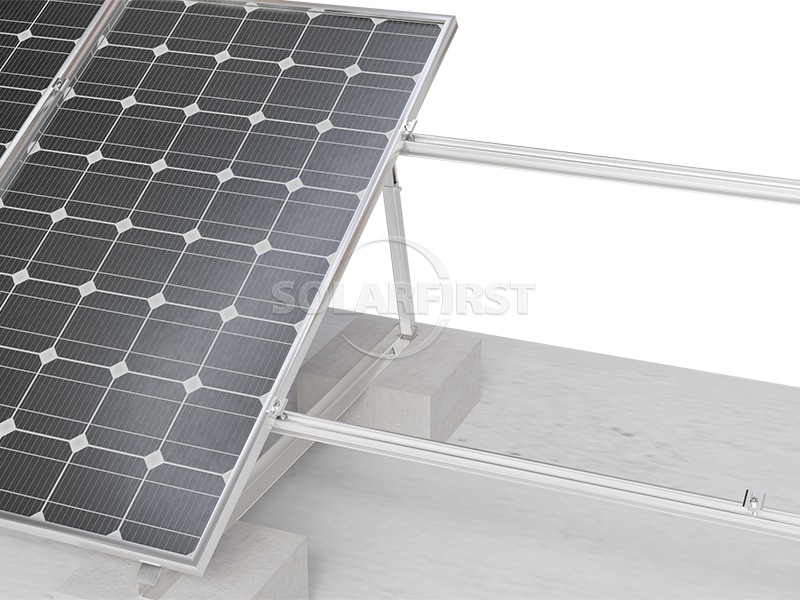

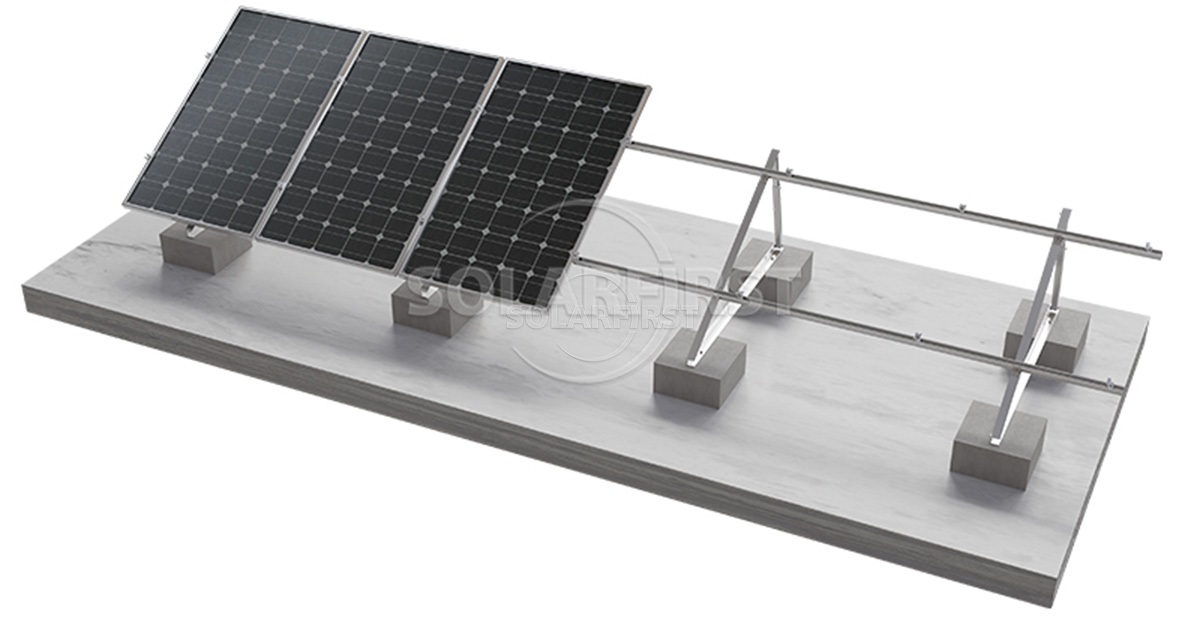

調整可能な三脚は、平屋根型太陽光発電（PV）システム専用に設計された支持構造物です。三角形の安定化原理を利用して、PVモジュールに傾斜角度を提供します。このブラケットは、さまざまな照明条件や屋根の形状に応じて傾斜角度を調整できるため、PVシステムの発電効率向上に役立ちます。各種コンクリート平屋根、商業ビル屋根、工場平屋根などに適しています。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

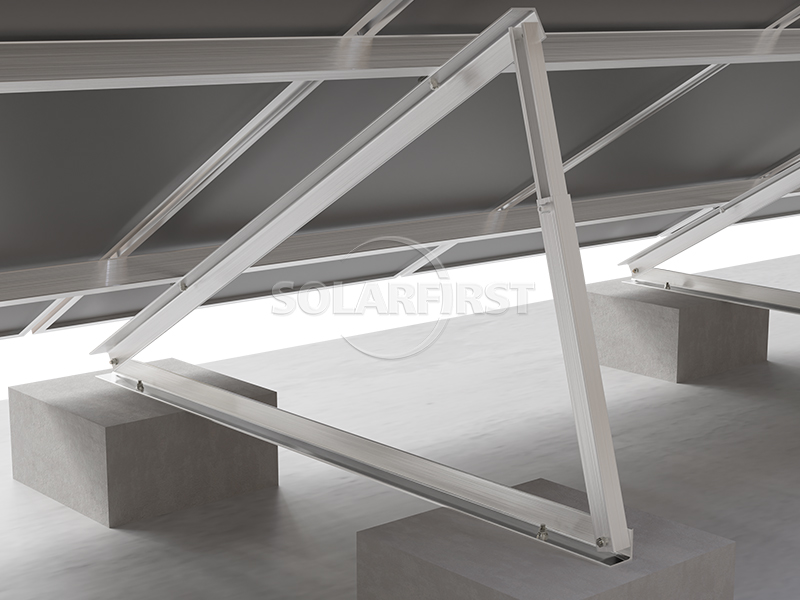

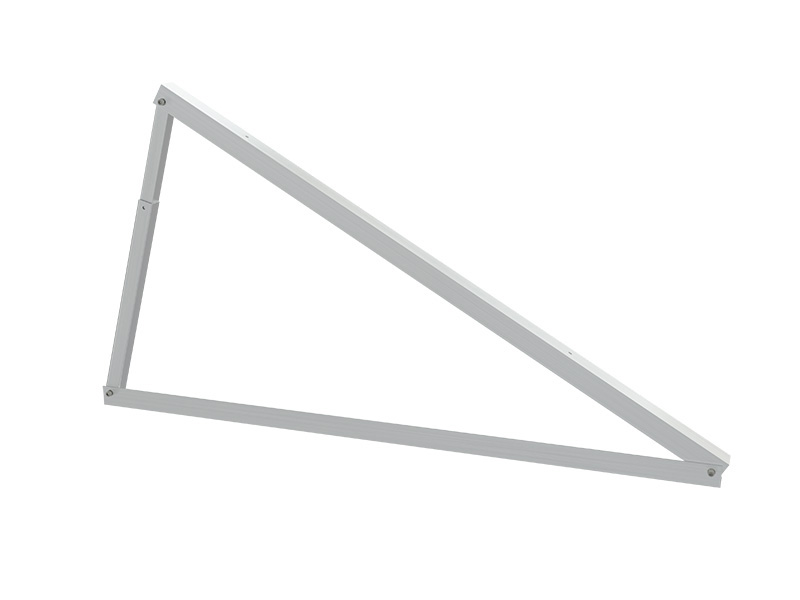

調節可能な三脚はモジュール式設計で、主要構造はアルミニウム合金または溶融亜鉛めっき鋼製で、複数の角度調整位置を備えています。三脚の基部は、既存の防水層を貫通することなく、カウンターウェイトまたはケミカルアンカーを介して屋根に接続されます。三脚の傾斜面は太陽光発電モジュールを固定するために使用され、緯度によって異なる太陽高度角に対応するため、通常10°から35°の間で角度調整が可能です。全体構造は軽量で、組み立ては比較的簡単です。

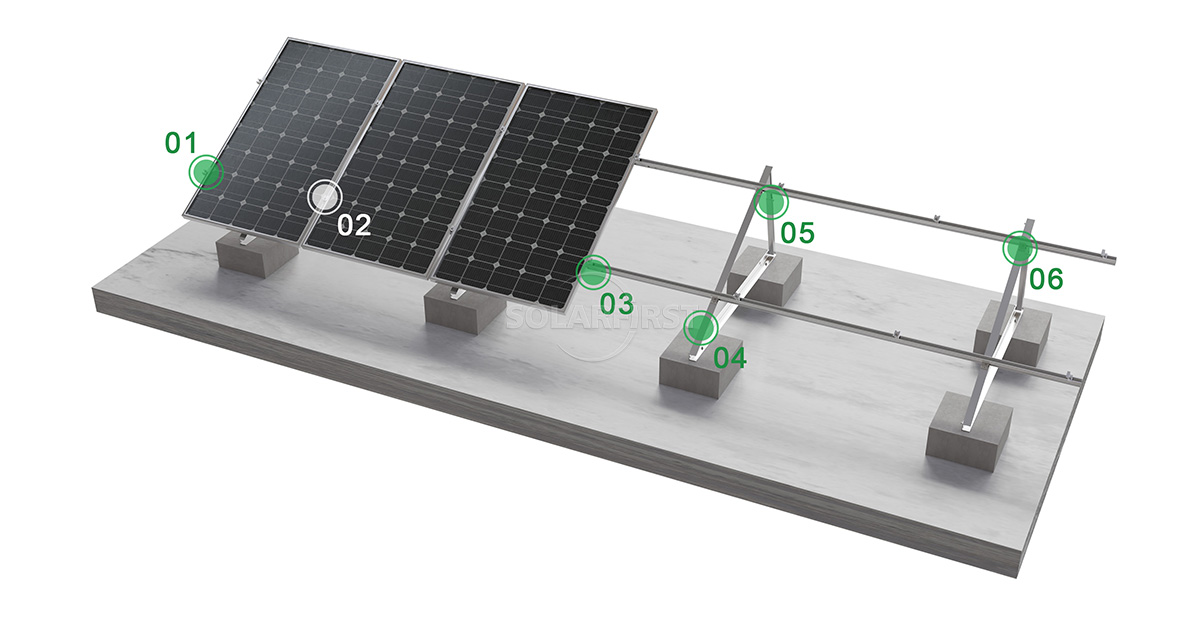

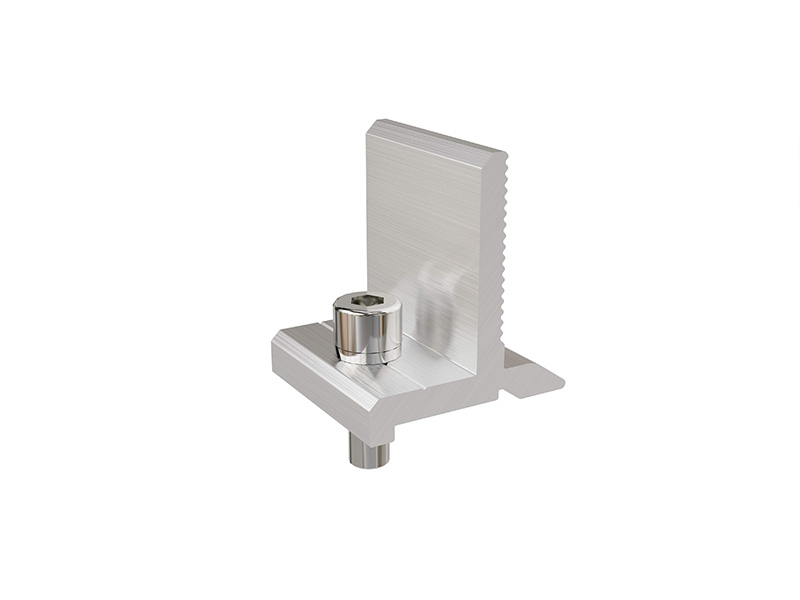

製品構成部品
アドバンテージ
▪ 柔軟で角度調整可能：
モジュールの傾斜角度は、季節や設置場所の緯度に応じて調整できるため、年間発電量の最適化に役立ちます。
▪ 屋根荷重の軽減：
最適化された構造設計により、強度を維持しながら全体の重量を軽減しています。
▪ 保護防水層：
カウンターウェイトの使用や非貫通型の固定方法を用いることで、元の防水層への損傷リスクを軽減できます。
▪ 優れた耐候性：
これらの材料は陽極酸化処理または溶融亜鉛めっき処理が施されており、長期間の屋外使用に耐えることができる。
▪ 高い設置効率：
組み立て済みのモジュールと標準化された付属品により、現場での設置時間を短縮できます。
▪ 高い互換性：
ほとんどの一般的なサイズの太陽光発電モジュール（60セルおよび72セルの単結晶／多結晶モジュールなど）に対応しています。
パラメータ
| インストール | 地面/コンクリート屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 5～60° |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 中緯度から高緯度地域における平屋根型太陽光発電プロジェクト（冬季の発電量を増やすために、より大きな傾斜角が必要となる）
▪ 住宅または商業ビルのコンクリート製平屋根
▪ 工業団地の建物の屋根（耐荷重能力の確認が必要）
▪ ほぼ垂直に設置された太陽光発電遮光パネルまたは装飾的なファサード太陽光発電パネル
▪ 既存の建物の屋根に太陽光発電システムを後付けする
▪ 年間発電量を増やすために季節的な傾斜角調整が必要なプロジェクト
重要な注意事項：
▪ 設置前に、屋根の実際の耐荷重能力を評価することをお勧めします。特に、傾斜角を大きく設定する場合（40°以上）は、風荷重による揚力が大幅に増加するため、この点に注意が必要です。カウンターウェイトの配置は、現地の風圧に基づいて再計算する必要があります。
▪ 角度を50°～60°に調整する場合、ブラケットの後部支持部の高さが比較的高くなります。三脚の底部が屋根と十分な接触面積を確保しているか、横方向の不安定性を防ぐために斜めの補強材を追加する必要があります。
▪ 特に強風や大雨の後には、定期的に留め具の緩みがないか確認してください。傾斜角度が大きい場合は、緩み止めマークの数を増やし、定期点検の頻度を増やすことをお勧めします。
ブラケットのねじれや変形を防ぐため、角度調整は両側で同時に行ってください。連続調整溝の場合は、すべてのボルトが均等に締め付けられていることを確認してください。
▪ 屋根工事中は、高所からの転落事故を防ぐため、安全対策に十分注意してください。大型傾斜角ブラケットは、部品を取り付ける前は重心が高いため、仮固定が必要です。
▪ 異なるメーカーの三脚コネクタは寸法に違いがある場合があります。部品を交換する際は、同じブランドの製品、または互換性が確認されている製品を使用することをお勧めします。
▪ 屋根の元の防水層が劣化している場合は、支持フレームを設置する前に防水層を補修することをお勧めします。また、局所的な圧力を軽減するために、カウンターウェイトの底部に柔軟性のあるパッドを追加することをお勧めします。
まとめ
平屋根太陽光発電システム用の調整可能な三脚は、5°から60°までの広い角度調整範囲をサポートし、南半球の低緯度地域から北半球の高緯度地域まで、さまざまな太陽光発電システムの傾斜角度要件に対応します。非貫通型の設置方法により、屋根の防水層への影響をある程度軽減し、強化された構造設計により、大きな傾斜角度によって生じる追加の風荷重にも対応できます。耐候性素材と標準化された部品を採用することで、この三脚は25年の設計寿命にわたって比較的信頼性の高い性能を維持します。季節ごとの傾斜調整が必要な平屋根太陽光発電プロジェクトや、異なる緯度地域での適用において、5°～60°調整可能な三脚は柔軟なソリューションを提供します。

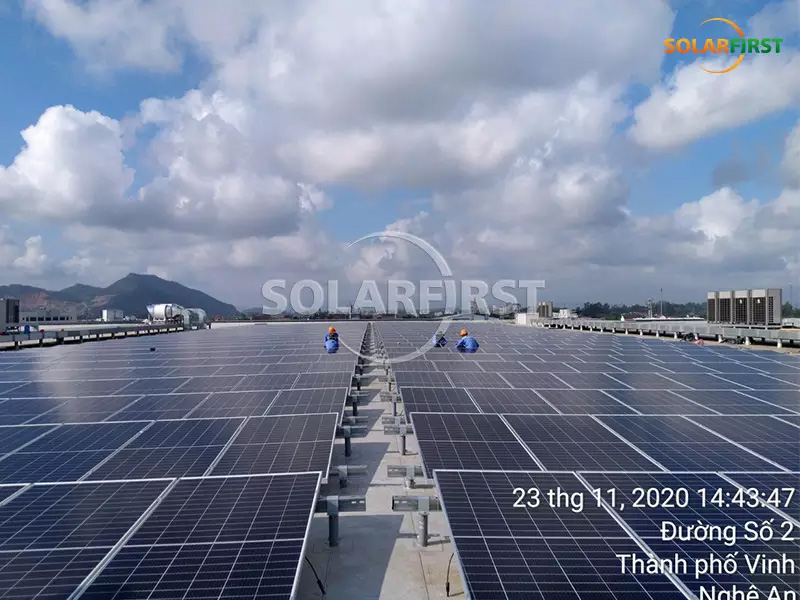

Solar Firstプロジェクトリファレンス
