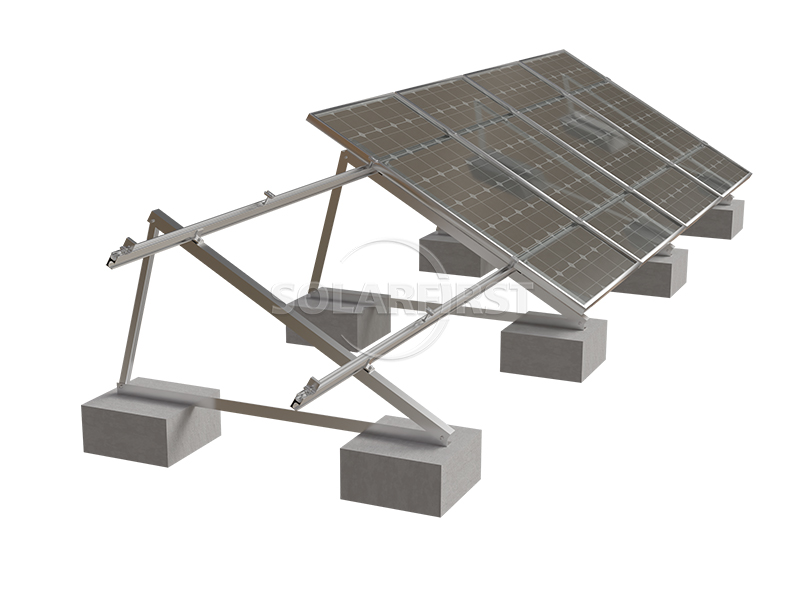

平屋根用太陽光発電ブラケット - 一方向バラスト（アルミニウム合金製）は、平屋根向けに開発された非貫通型の太陽光発電支持システムです。アルミニウム合金製のプロファイルを主要構造材として使用し、セメントバラストブロックまたはコンクリート製カウンターウェイトを介してブラケットと太陽光発電モジュールを屋根に固定します。屋根に穴を開けたり、既存の構造を損傷したりすることはありません。
色 :
Natural silver/ black（Colored according to customer requirements）認証 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304製品の原産地 :
Tianjin, Fujian出荷港 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
製品説明

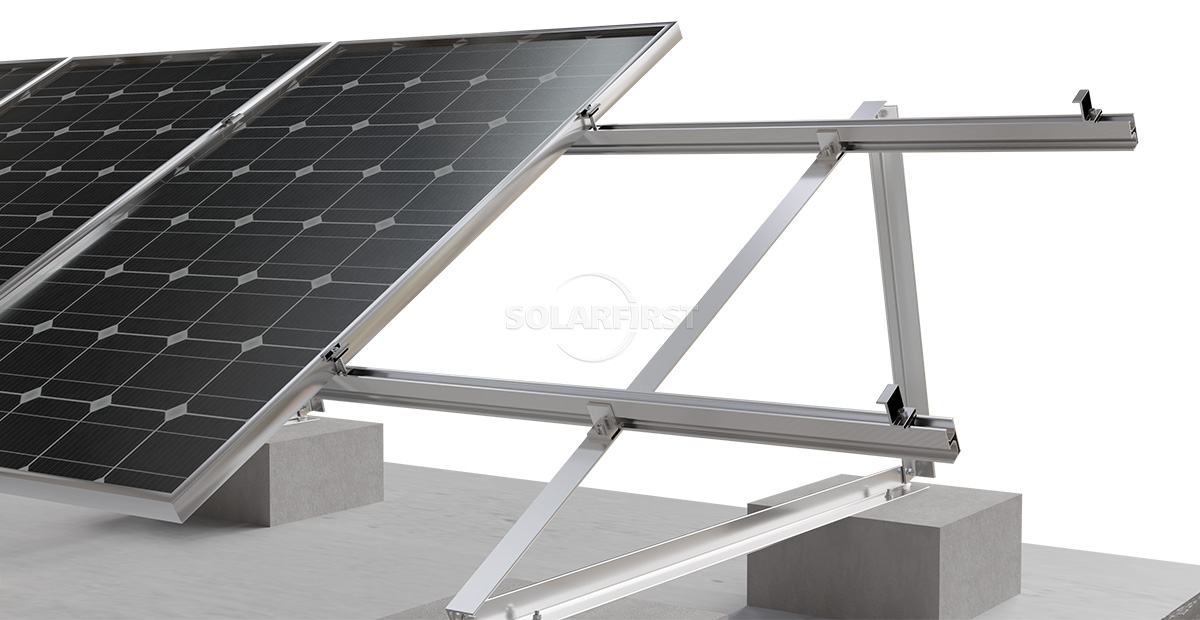

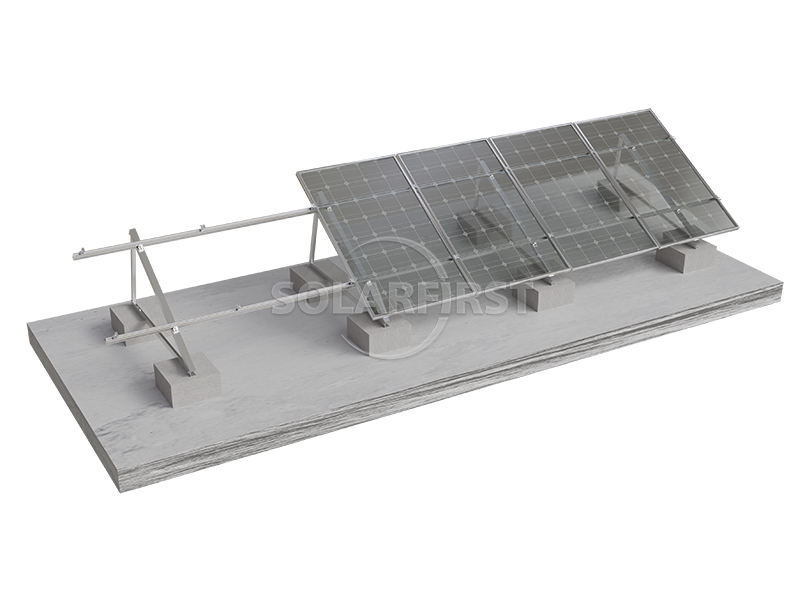

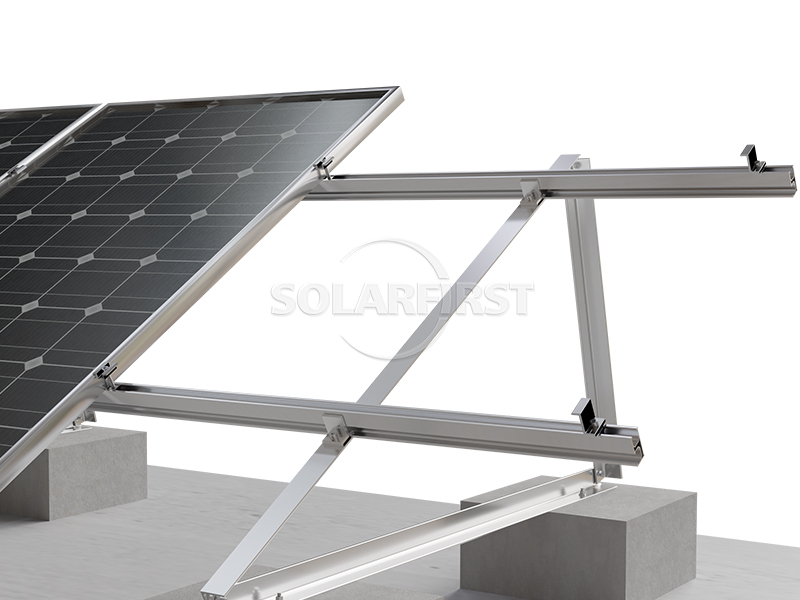

平屋根用太陽光発電架台（一方向バラスト式、アルミニウム合金製）は、平屋根への設置を想定して開発された、屋根に穴を開ける必要のない太陽光発電支持システムです。このシステムは、主要構造材としてアルミニウム合金を使用し、バラストブロック（コンクリートブロックやカウンターウェイトなど）を用いて架台と太陽光発電モジュールを屋根に固定するため、既存の屋根構造に穴を開けたり損傷を与えたりする必要がありません。
「一方向バラスト」設計とは、設置方向と傾斜角度が固定されているシステムを意味し、特定の太陽光方向要件を持つ平屋根型発電所に適しています。調整式または多方向バラストシステムと比較して、一方向バラストシステムは構造がシンプルで部品点数も少ないため、材料費と設置の複雑さを軽減できます。

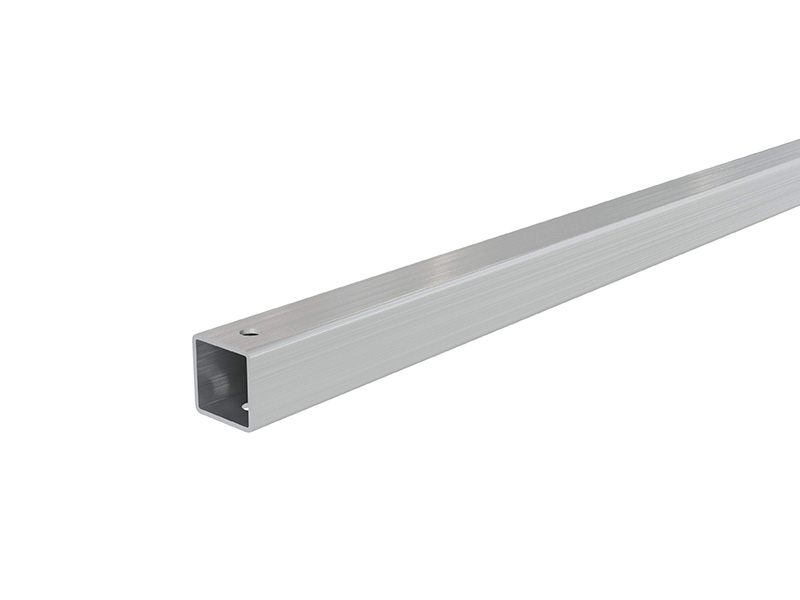

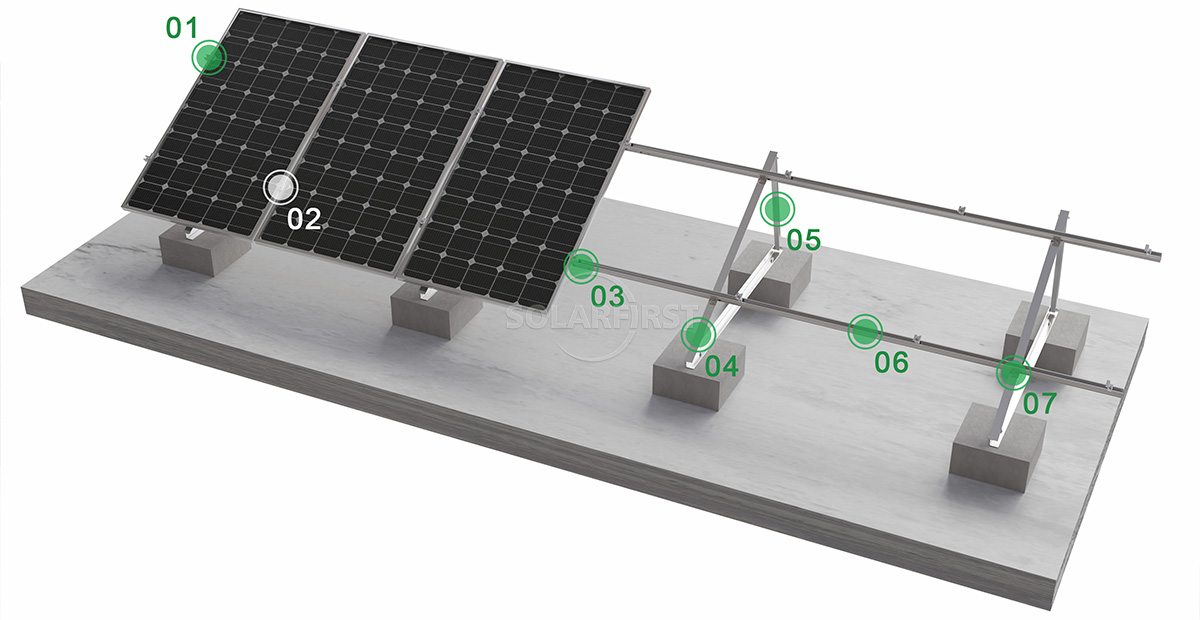

製品構成部品
アドバンテージ
▶ 非貫通設置により屋根構造を保護します。
このシステムはバラスト式カウンターウェイト固定方式を採用しているため、屋根への穴あけや溶接が不要となり、屋根の元の状態を維持し、設置工事による影響を軽減します。
▶ 軽量設計により屋根への負荷を軽減：
主要な支持構造には高強度アルミニウム合金が使用されており、全体の軽量化を実現しています。これにより、屋根にかかる継続的な荷重の増加を抑制しつつ、安定性を確保することができます。

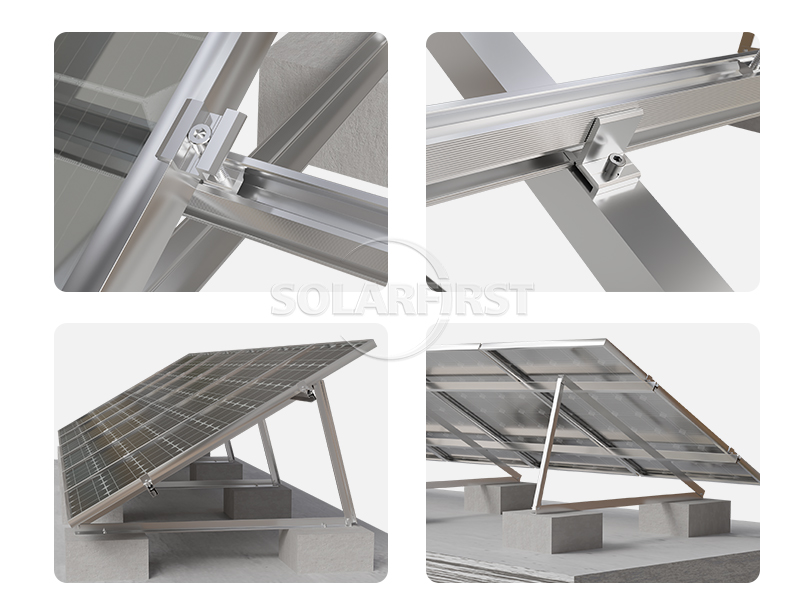

▶ 設置効率を高めるモジュール構造：
システム構成部品は標準化され、工場で製造されており、ほとんどの部品は納品前に組み立て済みです。現場での設置作業は最小限の締め付け作業のみで済むため、工期短縮に貢献します。
▶ 多様な環境における耐腐食性：
アルミニウム合金材料（6005-T5など）に陽極酸化表面処理を施すことで、湿潤環境や塩水噴霧環境において優れた耐食性を発揮し、沿岸地域などの雨が多く湿度の高い環境に適しています。
▶ 柔軟なレイアウトで、さまざまな屋根の形状に対応できます。
モジュール設計により、屋根の形状、コンポーネントのサイズ、設置容量の要件に応じてシステムを柔軟にレイアウトでき、複雑な屋根の形状にも対応できます。
▶ 防風設計によりシステムの安定性が向上します。
適切な構造設計とオプションの風よけにより、このシステムは風荷重の影響をある程度軽減することができ、太陽光発電アレイ全体の安定性を向上させる。
パラメータ
| インストール | 地面/コンクリート屋根 |
| 風荷重 | 最大60m/s |
| 積雪荷重 | 1.4kN/m² |
| 傾斜角度 | 0～60インチ |
| 基準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 陽極酸化アルミニウムAL6005-T5、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
適用可能なシナリオ
▪ 工業団地および工場の屋根： コンクリート製の平屋根の工場や、工業・商業施設における鉄骨構造のセメント屋根への設置に適しています。未使用の屋上スペースを活用して分散型太陽光発電所を設置することで、企業は電気料金を削減できます。
▪ 商業ビルの屋根： ショッピングモール、オフィスビル、倉庫、物流センターなどの平屋根に適しており、屋根に破壊的な変更を加えることなく太陽光発電設備を設置できます。
▪ 住宅用平屋根： 別荘、自営住宅、その他の住宅建物の平屋根に適しており、家庭のグリーン電力ニーズを満たします。
▪ 穴あけに適さない屋根： 屋根の防水要件や構造上の制約により、穴あけ工事が不可能な建物の場合、バラスト式設置が代替手段となる。
▪ 沿岸部および風の強い地域： 防風壁を備えたオプションは、沿岸地域の耐風要件を満たしており、アルミニウム合金材料の耐塩水噴霧腐食性は、システムの寿命を延ばすのに役立ちます。
▪ 屋根荷重制御が必要となるシナリオ： 建物の屋根の耐荷重能力が限られている場合、軽量アルミニウム合金製の支持部材は、鋼構造の支持部材に比べて屋根にかかる圧力が少なく、軽量化ソリューションとして利用できる。
重要な注意事項：
▶ 屋根の耐荷重評価：
設置前に、既存の屋根の構造耐荷重を評価し、太陽光発電システムの自重とバラストの総荷重に耐えられることを確認することをお勧めします。新たな荷重は、構造設計で定められた許容範囲内に収まるように管理する必要があります。必要に応じて、専門機関に試験および評価を依頼することも可能です。
▶ 風荷重および積雪荷重の計算：
システムのバラスト重量は、さまざまな環境条件下での安定性を確保するため、プロジェクト実施場所の気象条件（最大風速、基本積雪圧）に基づいて算出する必要があります。バラスト重量の要件は、地域によって大きく異なる場合があります。
▶ 設置角度設計：
太陽光発電モジュールの発電効率を向上させるため、設置場所の緯度、日照条件、日陰状況などを総合的に考慮して、設置傾斜角を決定する必要があります。傾斜角が10°未満の場合は、メンテナンスや手動清掃のための通路を確保することをお勧めします。
▶ 屋根の排水に関する考慮事項：
太陽光発電用ブラケットを設置する際は、ブラケット部品やバラストブロックが排水口を塞いだり、軒先の排水経路に影響を与えたりしないよう、既存の屋根排水システムを妨げないようにする必要があります。排水要件を満たすために、ゾーン式または間欠式の排水方式を用いることができます。
▶ 建設工事中の安全管理：
屋上での作業中は、安全対策を講じる必要があります。太陽光発電モジュールは、保管、取り扱い、吊り上げの際に、衝突や損傷から保護しなければなりません。設置後は、屋根の端や作業員が近づく可能性のある場所に、必要な安全警告標識を設置することを検討してください。
▶ 保守点検：
システムの正常な動作を確保するため、支持構造の固定具の緩み、アルミニウム合金部品の腐食や損傷がないか定期的に点検し、積雪地域では太陽光発電モジュールの表面から速やかに雪を取り除くことを推奨します。
▶ プロフェッショナルなデザインと選定：
T支持構造の選定、構造設計、およびバラスト構成は、経験だけに頼ることを避けるため、専門機関または経験豊富な技術者によって計算されるべきである。
まとめ
平屋根型太陽光発電（PV）用ブラケット（一方向バラスト式、アルミニウム合金製）は、平屋根型PV発電所向けに設計された、非貫通型の支持ソリューションです。このシステムは、押出成形アルミニウム合金プロファイルを主要構造部材として使用し、バラストカウンターウェイトによって固定します。軽量構造、耐腐食性、モジュール式設置といった特長を備えています。一方向固定設計により、システム構造が簡素化され、構成部品が少なくなるため、材料費と設置の複雑さを軽減できます。
この製品は、工業・商業プラントの屋根、商業ビル、住宅の平屋根に適しており、特に穴あけが困難な屋根や、屋根荷重の制御が必要な屋根に最適です。バラストブラケットは、貫通型アンカーソリューションほど耐風性に優れているわけではありませんが、適切なカウンターウェイト設計とオプションの風よけにより、様々な環境条件下で比較的安定した状態を維持できます。
